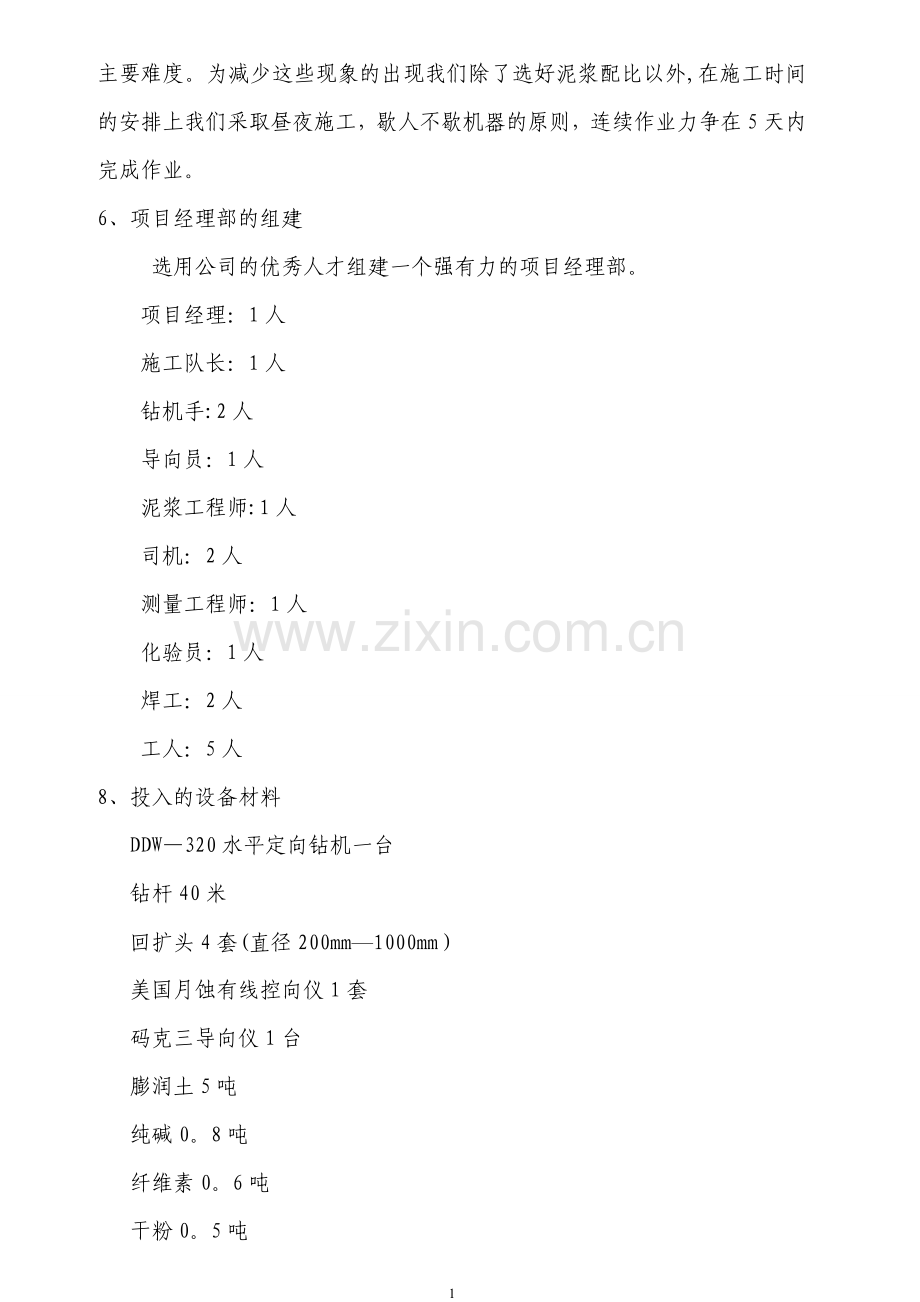

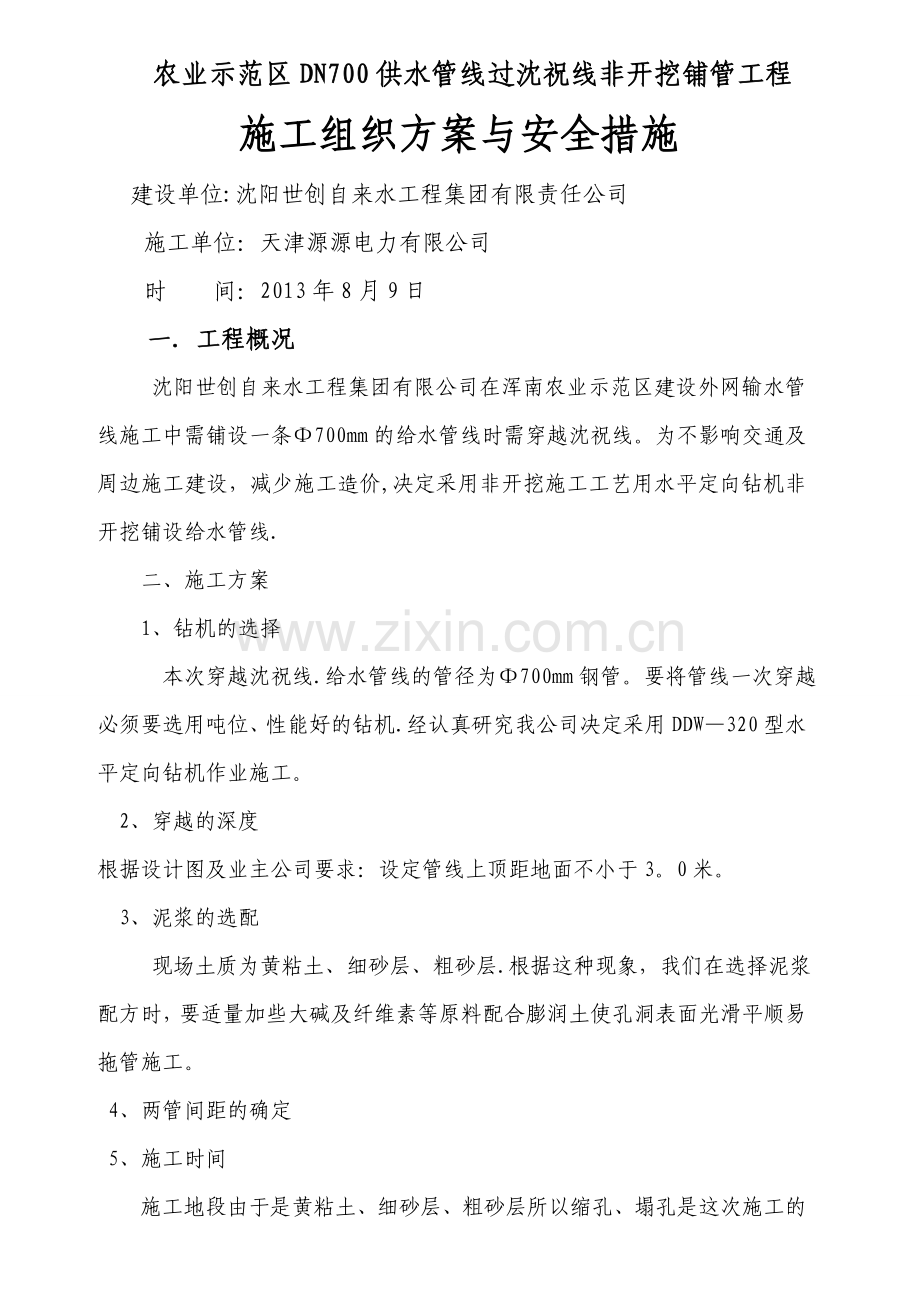

农业示范区DN700供水管线过沈祝线非开挖铺管工程施工组织方案与安全措施 建设单位:沈阳世创自来水工程集团有限责任公司施工单位：天津源源电力有限公司时 间：2013年8月9日一工程概况沈阳世创自来水工程集团有限公司在浑南农业示范区建设外网输水管线施工中需铺设一条700mm的给水管线时需穿越沈祝线。为不影响交通及周边施工建设，减少施工造价,决定采用非开挖施工工艺用水平定向钻机非开挖铺设给水管线.二、施工方案1、钻机的选择 本次穿越沈祝线.给水管线的管径为700mm钢管。要将管线一次穿越必须要选用吨位、性能好的钻机.经认真研究我公司决定采用DDW320型水平定向钻机作业施工。 2、穿越的深度根据设计图及业主公司要求：设定管线上顶距地面不小于3。0米。 3、泥浆的选配 现场土质为黄粘土、细砂层、粗砂层.根据这种现象，我们在选择泥浆配方时，要适量加些大碱及纤维素等原料配合膨润土使孔洞表面光滑平顺易拖管施工。 4、两管间距的确定5、施工时间施工地段由于是黄粘土、细砂层、粗砂层所以缩孔、塌孔是这次施工的主要难度。为减少这些现象的出现我们除了选好泥浆配比以外,在施工时间的安排上我们采取昼夜施工，歇人不歇机器的原则，连续作业力争在5天内完成作业。6、项目经理部的组建 选用公司的优秀人才组建一个强有力的项目经理部。项目经理：1人施工队长：1人钻机手:2人导向员：1人泥浆工程师:1人司机：2人测量工程师：1人化验员：1人焊工：2人工人：5人8、投入的设备材料DDW320水平定向钻机一台钻杆40米回扩头4套(直径200mm1000mm）美国月蚀有线控向仪1套码克三导向仪1台膨润土5吨纯碱0。8吨纤维素0。6吨干粉0。5吨 9、施工程序 设备进场后，按施工要求建设好施工场地。用全站仪测量出需穿越的长度、方位、高程等相关数据。用全站仪定位钻机的位置,使钻机与穿越管线的纵线一致。平整施工现场作业面，作为乙方摆放设备、钻具、钻机等用。固定好钻机按预定的方向与深度开始导向作业，作业时各岗位工作人员仔细观察钻机的各种参数,不同时期钻机排出泥浆的颜色、土质、含水量等各种情况.发现问题及时修正。导向孔完成后即行安排回扩。回扩时按由小到大、循序渐进的原则逐级回扩。每次级差不大于10cm。当孔洞扩到成型时即满足施工技术参数时还要采取一些切削措施以保证孔洞成型。严格按照图纸施工，准确导向点，准确控制管线埋深位置。乙方进场后，业主也应组织开挖两侧工作坑，此工作应在1天内完成。北侧托管沟的尺寸：长35米,宽3米，南侧工作坑长5米，宽3米.孔洞成型后即开始回拖.回拖时钻机要保持中速运行，为确保回拖平稳、顺滑、管线末端应用吊车吊起，管线底部铺一些光滑的材料.回拖时要连续作业中间不休息,一气呵成！三、工程质量及安全保证措施1、导向孔施工之前,根据业主提供的图纸对地层条件及原有地下管线进行一次全面调查，彻底查清原有地下管线分布、土质等情况,未查明上述情况时，设备不得进入现场,工程不得开工.2、做好导向孔的地面测量和放线工作，精心操作导航仪，控制深度、方向、平整度及钻机钻进的转速、给进力和压力，使导向孔按照设计的轨迹施工。3、扩孔时，精心控制回转速度、回拉力、高压泥浆射流的压力与流量，确保孔壁完整，并使孔内形成一层符合要求的泥浆。4、回拉铺管时,管道前部套有拉管头,以防止孔内细砂进入管内影响使用。钢管两端用防水材料或焊接盲板封堵，以免进水。5、组成精兵强将队伍，设立项目经理部,加强对施工人员法律和安全教育，严格遵守各项规章制度和操作规程，执行建设单位和监理单位提出的各项注意事项和要求,服从管理人员的指挥,施工中做好施工区域围挡、施工人员佩带安全帽、做好反光警示标志做到安全生产，文明施工。五、质量管理措施强化质量教育,贯彻“质量第一”的方针，开工前组织施工人员学习质量管理体系文件及施工技术要求，并做好记录:做到严格按照设计要求及规范规定施工，以良好的工作质量保证工程的质量；1、 建立各项管理制度，使质保体系正常运转，施工中加强工序管理，各工种、各岗位严格把关，认真执行“三检制”，并做好详细记录。2、建立TQC领导小组，积极开展QC活动,及时解决施工中的各种难题，确保每个工序质量都符合要求；3、 钻机及配套设备就位，各岗位要严格按规定做好相应工作，认真填写施工记录;4、 钻导向孔不得急于求快,要认真复核，参数要求准确,偏差要符合规定，管线检验合格、钻具及托管头可靠连接后方可进行施工操作,防止出现质量事故。六、HSE保证措施加强HSE管理工作室保证本次工程顺利完成的重要方面，在施工中，全体员工必须应牢记并自觉遵守和执行健康、安全和环保政策，保证HSE方针得以贯彻，目标得以实现.生产必须安全，效益服从安全，安全永远第一,违章蛮干等于自杀,预防事故是每个员工的工作之本，防止任何伤害是每一位员工义不容辞的责任，安全为自己、为他人、为团体。贯彻落实HSE方针：以人为本、科学管理、安全第一、健康至上、环保创优.目标是:不发生工业生产死亡事故;不发生交通死亡事故；不发生火灾和爆炸事故;不发生环境污染事故.成立专门领导小组，定人，定岗，定责。七、应急措施1、成立应急指挥小组，下设抢险、救护、警戒、后勤保障四个队2、应急保障: 应急设备、物资主要包括： 灭火器 照明灯 消防锹 消防沙 救护药箱3、应急信息： 紧急服务信息：火警电话：119 报警电话：110 急救中心电话：120 煤气报警电话：96177 电信电话：112 建委电话：12319 4、应急抢险原则：首先是救死扶伤，以抢救生命为第一位，其次应尽可能减少环境污染和财产损失，按有利于恢复施工的原则组织应急行动.做到先救人员、保护环境，后抢救生产设施.5、应急方案消防等应急设备、物资在施工现场准备就绪,时刻待命。应正确分析现场情况,及时划定危险区域,警戒组立即在危险区域周围拉警戒线,设警示牌，禁止无关车辆、人员进入。救护队应迅速将伤员转移到安全地带,根据伤员情况进行必要的紧急救护,同时尽快联系医院，争取得到及时救治。八、安全措施抢险过程中要确保信息的畅通，保证随时掌握和传递险情动态，及时采取各种有效应急措施。1、火灾1） 小面积油着火，首先关闭闸板阀上的放气阀门,并立即用灭火器扑灭火,用消防沙把油覆盖上。2） 大面积着火时,首先撤离施工人员,停止正在运行的一切施工，关闭发电机等，紧急采取灭火措施,如火势过大，在灭火的同时拨打119报警电话,紧急联系消防车,并安排有关人员迎接消防车，以免消防车找不到地方，尽量缩短时间，大火扑灭后，待达到油气安全范围内，再采取措施解决残油等问题。2、触电电线破损漏电造成人身伤害，应立即关闭电源，救护伤员检修线路，发现破损处包裹处理或更换。3、管线破坏在施工现场详细勘察管线分布情况,并请各家管线负责人到现场.现场查图交底，施工时，各家管线负责人应请到现场，根据施工情况及时采取抢救抢修措施。力争把损失降到最低。4、爆炸如遇到煤气管线着火爆炸时,应紧急疏散现场施工及周边人员，立即拨打119报警。5、现场医护急救现场进行正确而有效的止血包扎固定，然后合理安全地搬运，能够挽救病员生命，防止病情恶化。1） 根据出血的性质不同,采取相应的止血方法：指压法，加压包扎法，止血带止血法,结扎法2） 包扎固定伤口包扎的目的是保护伤口免再次污染并止血和止疼。包扎所用材料最好用急救包的消毒敷料，若没有急救包，可用现场认为干净的衣服、毛巾等物品包扎.固定的物品可选用木板、竹板等，包扎夹板的绷带要松紧适度.3） 搬运正确及时的搬运，可是病员获得及时且全面的检查，减少痛苦和并发症，否则会加重病情变化、加重痛苦、贻误治疗、造成致残或危机生命。6、对一经诊断的心跳,呼吸骤停的患者要立即进行正确有效的CPR急救,若不按程序或操作不正确，将导致整个复苏失败。具体步骤如下:判断神智 呼救 放置体位 打开气道 判断呼吸 人工呼吸（有必要） 判断心跳 人工循环 安全转送医院，继续复苏。7、触电急救措施3） 立即脱离电源：切断总电源，用木棒等非导电物使患者脱离电源，营救者也应注意自身安全。4） 现场急救：当触电人脱离电源后,发现其呼吸不规则或已停止，摸不到脉搏或听不到心音，此时不应听心脏、测血压等延误时间，更不能用任何方法向医院移送，需立即争分夺秒进行现场CPR急救。5） 转送：在不中断CPR急救的情况下，可将病人转送医院进行更有利的抢救。九、环境保护1、保证措施：包括认识保证、标准保证、组织保证、监督保证、实施保证。2、城市是我们的家园,保护环境是我们共同的责任,全体员工都应肩负起保护蓝天不受污染、保护绿地免受践踏的责任.不破坏施工现场及周围的公共设施。6
