工业厂区消防水管道施工方案.doc

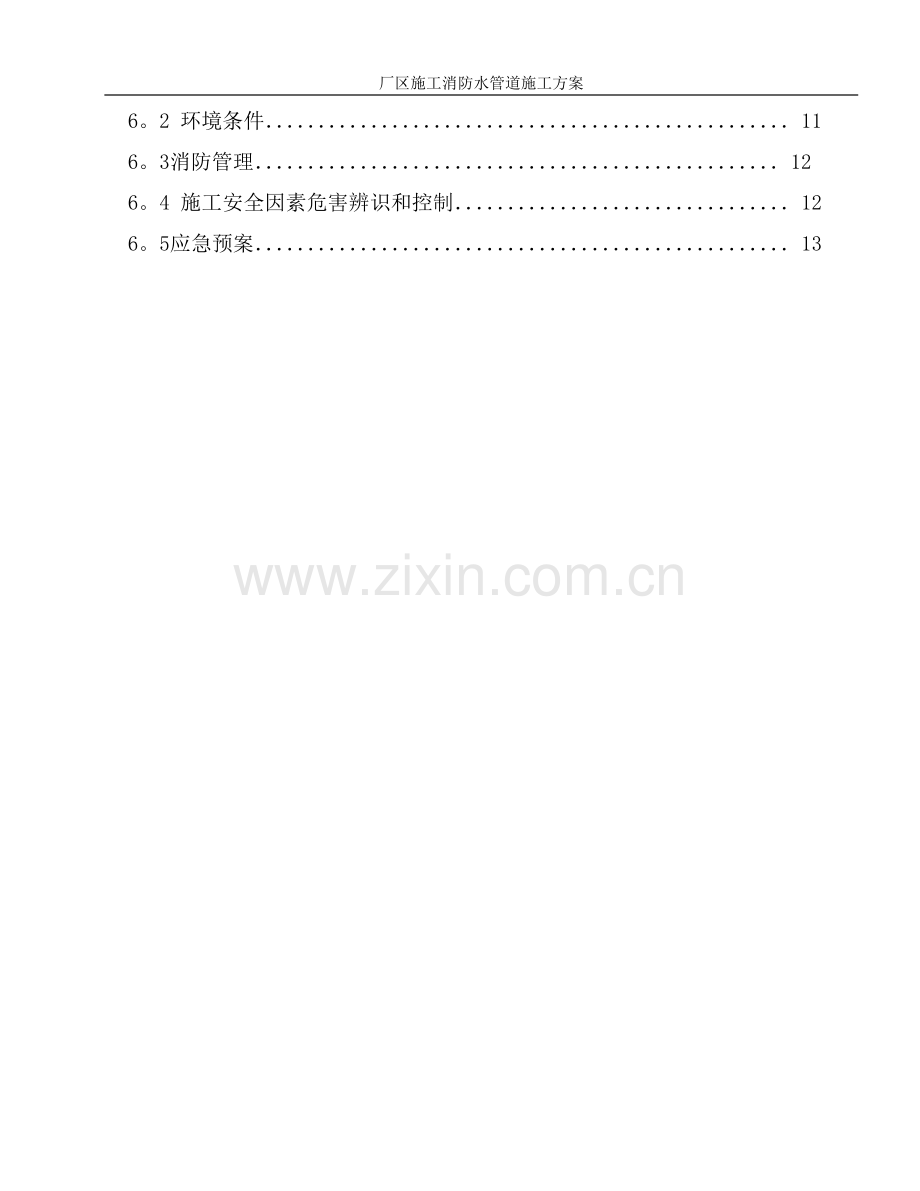

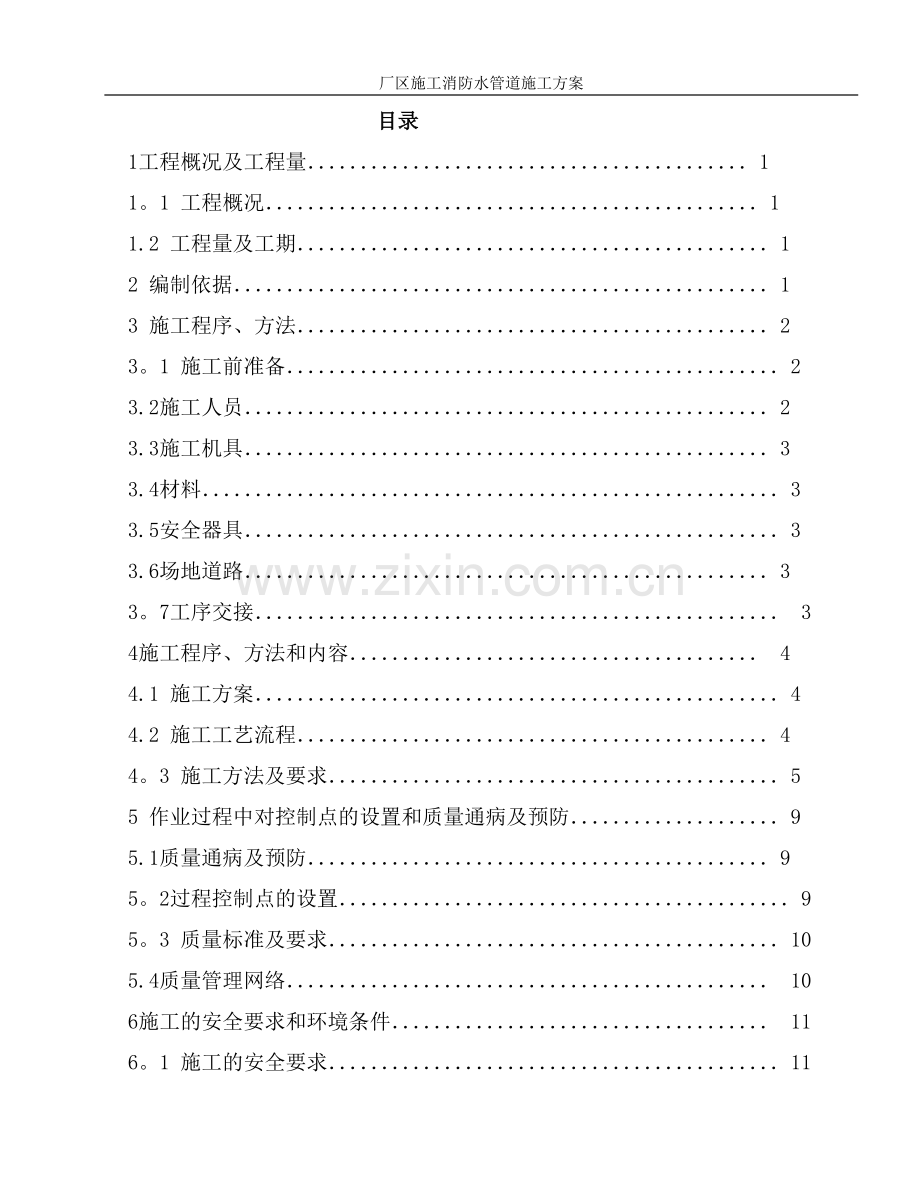

厂区施工消防水管道施工方案目录1工程概况及工程量11。1 工程概况11.2 工程量及工期12 编制依据13 施工程序、方法23。1 施工前准备23.2施工人员23.3施工机具33.4材料33.5安全器具33.6场地道路33。7工序交接 34施工程序、方法和内容 44.1 施工方案44.2 施工工艺流程44。3 施工方法及要求55 作业过程中对控制点的设置和质量通病及预防95.1质量通病及预防95。2过程控制点的设置95。3 质量标准及要求105.4质量管理网络 106施工的安全要求和环境条件 116。1 施工的安全要求116。2 环境条件116。3消防管理126。4 施工安全因素危害辨识和控制126。5应急预案131 工程概况及工程量1.1 工程概况华能绿色煤电IGCC电厂一期工程,本期工程为1250MW级整体煤气化燃气一蒸汽联合循环发电机组。地址位于市区的天津开发区工业园区内.场地高程2.453。40m。距市区约50km,区约15 km,三面临海。地下水埋藏深度为0.50。9m的潜水。根据地下水水样分析结果，地下水对混凝土结构具有强腐蚀性，腐蚀介质为so42-.建筑场地类别为IV类，属软弱场地土.本工程为厂区施工消防工程,消防水主管道设计管径为DN150，管道总长约为1000米，管道埋深在自然地面以下800mm，即在冻土层以下。地上式消火栓图纸设计为45套，管材采用Q235焊接钢管，管材防腐采用新型的“两布三油”防腐技术，“油”为厚浆型环氧煤沥青漆涂料。管道通水运行后工作压力为1.1MP,水压试验压力为1.65MP，1。2 工程量及工期1。2.1工程量厂区施工消防水主管道：管道安装总重17t，地上式消火栓安装45套，闸阀9套。1。2。2工期厂区施工消防水主管道计划于2009年08月25日2009年09月30施工,工期共计37天。2 编制依据序号资料名称版本出版单位1电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210。1-2005中国电力出版社2电力建设施工及验收规范DL5031-94管道篇中国电力出版社3给水排水管道工程施工及验收规范GB502682008中国建筑工业出版社4火力发电厂保温油漆设计规程DL T 50722007中国电力出版社5厂区室外生活、消防给水主管道安装图F693S_S0403华北电力设计院6建筑施工手册第四版中国建筑工业出版社8建筑施工安全检查标准JGJ5999中国建筑工业出版社9石油化工设备混凝土基础工程及验收规范SH 3510-2000中国石油化工工业出版社10厂区施工临时消防水施工图F4721SS006-01西北电力设计院3 施工程序、方法3。1 施工前准备完成施工组织设计，作业指导书，图纸会审，施工技术交底，安全交底等等3.2施工人员（配置、资格）序号作业人员名称人数人员资格备注1作业负责人1人有组织协调能力，有现场管理经验。2工程主管1人要求熟悉建筑上下水的施工，有组织才能。3技术人员1人要求上下水施工经验，熟悉施工技术及验收规范。4测量人员: 2人要求熟悉导线测量定位测量的方法,能熟练操作各种测量仪器.5安全员1人熟悉电力建设安全工作规程,并经过安全员岗位培训，持证上岗。6质检员1人要求有质检工作经验，经过培训,有质检员上岗证，持证上岗。7试验人员：2人要求经过培训，有所需试验项目的上岗证，持证上岗。8焊工3人经过培训，有上岗证，持证上岗。11电工2人参加过劳动局培训并取的合格证者方可上岗。12起重工2人熟练指挥吊装机械，持证上岗。13小型机械工2人熟悉机械性能及操作， 经过培训,有上岗证。以上作业人员均需经安全教育、专业培训、持证上岗，施工人员应熟悉图纸及施工方法,施工前经全面技术交底,施工中全体人员应服从统一指挥，协调一致.3.3施工机具（包括配置、等级、精度等)3。3。1、仪器、仪表名称规格型号数量备注南方全站仪TS102N/OP1台经检验合格(有检定证书)经纬仪南方ET-021台J2级，经检验合格（有检定证书）钢卷尺50米2盘II级经检验合格(有检定证书）线坠0.75Kg2个水准仪南方NL32A1台经检验合格(有检定证书）3。3.2、施工机械、机具名称数量备注KW-100挖掘机2台自卸运土车3辆推土机1台潜水泵4台无齿锯1台手提砂轮机6台电焊机2台电熔焊机1台气焊切割工具、坡口机、等离子切割机、导链、无齿锯、弯管机、90O钢角尺、水平尺、挖土机、铁锹、镐头、夯砸机、钢丝绳等3.4材料3。4.1钢管及管件3。4.1。1施工所用管材，须有制造厂的产品质量证明书，管件必须有产品合格证.3。4。1。2管材管件外观检验符合质量要求.1) 表面不得有裂缝,折迭，扎折,离层，发纹及结疤等缺陷。2) 无超过壁厚负偏差的锈蚀麻点，凹坑及机械损伤等缺陷。3） 钢管规格尺寸偏差符合钢管制造标准要求.3。4.1.3管件质量符合下列要求：1） 管件不得有裂纹,疤痕，过烧及其它有损强度和外观的缺陷，内表面应光滑，无氧化皮;锻制管件应无影响强度的麻点，结疤，缺肩，重皮等缺陷。2) 弯头，异径管，三通和管帽等其外径，壁厚，椭圆度等尺寸其偏差符合其制造允许值。3。4.1.4管道防腐完成并验收合格3。5安全器具准备好安全围栏、安全警示牌、安全帽、安全带、绝缘手套、绝缘鞋、防护镜等3.6场地道路施工场地平整,施工道路畅通，施工水源、电源引设到位3。7工序交接（上道工序完成情况的要求)3。7.1地面上的框架，设备基础已经施工完。3.7。2埋地管地面不再进行吊车站位作业。3。7.3消防管标高以下管道施工完毕并回填夯实4施工程序、方法和内容4。1 施工方案简要沟道施工的原则性施工方案，以及施工顺序、步骤和方法.4。2 施工工艺流程4。2.1钢管施工管道材料进场验收管道除锈防腐测量定位土方开挖垫层施工管道基坑摆放对口调直打压（通水冲洗）验收检查井（或阀门井）施工土方回填厂区地下管网施工工艺流程图4。3 施工方法及要求4。3。1管道进场验收本工程厂区施工消防管道管材为Q235钢材，管道规格为DN150.管道进场验收严格执行二级验收程序，材料入场后对其外观质量、规格、单重/m等技术参数由物资供应部及仓储进行验收,合格后报验二级质检（工程部技术人员）。4.3。2管道除锈防腐钢管外表面及内侧采用角磨机或砂轮打磨除锈处理，除锈等级Sa2 1/2级,钢管及钢管件外防腐采用厚浆型环氧煤沥青漆涂料及玻璃丝布处理，防腐等级为特强防腐，做法见火力发电厂保温油漆设计规程(DL T50722007），防腐前应将钢管表面油污及焊渣等污物清除干净。钢管内壁防腐采用环氧煤沥青漆涂刷，底漆2遍，面漆2遍。除锈应达到的标准：无油污，泥土,铁锈及氧化层等杂物，并使表面达到无焊瘤、无棱角、光滑，无毛刺，显露出金属光泽，达到Sa2 1/2级。表面处理完毕,底漆涂刷前再次用布头、将管道表面进行清理，直至表面无尘土及其它杂物.管道表面先应涂刷环氧煤沥青漆底漆一道，后均匀缠绕玻璃丝布，接缝处搭接不得小于5cm,玻璃丝布缠紧后再进行下道沥青漆涂刷,做到两布三油.每道玻璃丝布应缠绕紧密，沥青漆涂刷均匀，厚度不得小于1mm.4.3。3土方开挖管道开挖处于雨季施工阶段,施工管道前应采取适当的排水降水措施，保障在干槽条件下施工.沟槽开挖采用机械开挖人工配合清槽。沟槽开挖时如地下土层为坚实土时,放坡系数按1：0。5考虑;如遇回填砂土时，按现场实际情况处理,放坡系数暂考虑按1：1进行沟槽土方开挖。1） 土方开挖时，沟槽应开挖成梯形槽形式沟底宽度为700mm，沟槽上口宽度按实际放坡系数计算。2） 沟槽应分段开挖，并遵循合理开挖顺序.如有相邻沟槽开挖时应按先深后浅的施工顺序。3） 沟槽开挖应严格控制开挖标高，防止超挖或对沟底原土进行扰动。机械开挖时应预留0。3m原土进行人工清槽.沟槽开挖成型后对沟底标高进行复测。4） 对地下原有管线及各种构筑物,应及时与有关单位联系，采取措施进行保护。4.3。4钢管安装4.3.4。1下料:钢管下料切割按设计尺寸号料，并考虑切割裕量.1）对于DN50以下的钢管使用无齿锯切割。2）对于DM50以上的其它钢管可使用氧乙炔焰切割。3）露出地面垂直管段下料长度应保证安装后,露出地面部分的管段长度不小于400mm。4。3。4.2坡口加工：1）对于DN50以下的钢管可直接使用砂轮机打磨出所需坡口.2）对于DN50以上的碳钢管使用氧乙炔焰加工坡口，切割加工后，用砂轮机进行打磨修整。3）钢管的切口及坡口质量应符合下列要求：a表面平整，不得有裂纹、重皮、毛刺、凸凹、缩口；b溶渣、氧化铁、铁屑等应予以清除;c端面倾斜偏差为管子外径的1%，且不超过2mm;d坡口斜面及钝边端面的不平度应小于0。5mm，坡口尺寸和角度应符合要求。4。3.4。3管道的组合、对口：1)管道组对前检查管段、管件的材质、规格、型号，符合设计要求；2)将管段、管件内外的泥土油垢及其它杂物清理干净;3）进行管道予组装,要求各管段交接处尺寸准确,安装焊口位置的管段应留出安装调整的裕量（长度一般不大于100mm）。;4）管段对口时平直度偏差不大于1mm/m且全长总偏差不得大于10mm；5）主管的水平管段组对时要控制管件的定位尺寸6)支管与主管的垂直偏差为3mm/m,最大偏差不超过10mm;7)当管道安装有坡度要求时，支管的坡度应为正偏差，垂直管段与水平管相组对时也要考虑坡度因素,避免返工4。3。4。4直管安装 1）下管道前首先进行管沟的检验：a管沟宽度符合下管要求。b沟底已进行夯实处理，水平度及坡度符合规定值，沟底标高符合要求.c管道安装口处的作业坑已挖好，满足施焊作业条件。2）下管a下管前,将管段内泥土或杂物清理干净,将所有管口用塑料布封好。b对于管径小于、等于DN150管段可采用“人工压绳法”或竖管压绳法3）管道焊接工艺a)焊接规范1） 管道焊接采用逆变电焊机,E4303型焊条。2） 管道焊接质量检验评定标准见火电施工质量检验及评定标准焊接篇表 焊2-2-33） 坡口形式及加工1.对于壁厚为5-8mm管道，开V型坡口应角度应为6070，管道对缝间隙应为1。52。5mm；壁厚为812mm管道,坡口角度应为6065，管道对缝间隙应为23mm，钝边2mm，对于壁厚小于4mm管道，如管道能焊透可不做坡口.2.焊缝坡口加工可用氧气切割而成，切完后应除去氧化皮并清除边缘的金属毛刺，渣滓,溅斑，溶瘤和不平处，机械加工边缘不应使钢材发生裂纹，飞刺和缺棱。3。进行管道焊接以前,应清除焊接处的油漆，铁锈,油污，积水，积雪，冰块，泥土等。4。焊条采用E4303型，2。5，焊接前焊条要烘干，温度控制在150200，1。5h。焊接前要将两管轴线对中,直径在DN150以上管道应先点焊4点固定。5焊缝加强面高度和宽度加强面宽度应盖过坡口每边约2mm，焊缝高度应高出母材2mm。对于管道焊接应做到,焊缝不得低于母材表面；焊缝与母材应圆滑过渡;焊缝预热影响区表面应无裂纹、未焊透、夹渣、弧坑和气孔等缺陷。6.管道焊接完毕后，应及时敲掉管道表面药皮，及时清理与回收废弃焊条头。做到施工完一处无污染痕迹。4)当埋地管线穿过道路时，应按设计要求加置过路套管，过路套管应在管道组装前提前套入，埋地管道组装焊接完毕后，应让出埋地管上的焊道，以便于在管道试验时对焊道进行检验.当整根套管无法全部让出焊道时，可分成两段或多段套入，管道试验结束后，将套管对扣，将埋地管包入,并焊接在一起。4。3.5管道试验：4.3。5。1埋地管安装完毕，进行水压试验,水压试验应达到如下条件： 1)试压部分的管道已全部施工完毕,符合设计及相应的施工规范要求。 2）焊接工作全部完成，并经检验合格. 3)检验用的临时加固措施安全可靠。 4)试验用的的仪表经校验合格，精度不低于1。5级，量程为最大被测压力的1。52倍. 5)焊缝及其它检查部位不得涂漆或防腐.4.3.5。2试验压力为1。5倍设计压力。4。3。5。3试验参数:1）试压系统的划分：设计压力相同的多段埋地管可串在一个试压系统内试验，设计压力不同的管道要单独试验。2）连接好实压系统管道，压力表、大压泵,排水管道等设施3)管口用盲板封焊，盲板的厚度按盲板厚度选用表选用。较大管径的管口处设置排气点.4）试压系统准备完毕即可进行上水试压:a当试压系统可直接使用试压泵上水，系统较大时，可接临时的上水泵和上水管线，上水时，系统高点的放空应打开，至水溢出再关闭。b上满水后即进行系统升压，升压速度不宜大于25KPa/min，升至试验压力的50%时，停压检查有无异常现象，以每次升压25，缓升至试验压力,停压10min。c系统降至设计压力，稳压30min，检查每道焊口,以无降压、无泄漏、无目视变形为合格。如有泄漏，应泄压修补，再进行试验，直至合格，合格后缓慢降压，填写管道试验记录。4。3。5.4系统试验合格后进行放水吹扫，埋地管线一般无法自行放水，宜采用公用系统中的压缩空气或氮气进行吹扫。吹扫入口设置在主管的一端,进行反复吹扫，吹扫时应采取措施,严禁将水吹入管沟内。管道试压完毕按要求进行焊道处和未防腐管件等的防腐绝热,施工完毕按要求办理隐蔽工程验收，并由有关人员在“隐蔽工程记录”上及时会签.4.3.6土方回填： “隐蔽工程记录”会签后，应及时进行管沟的填土回填。4。3.6。1回填前应复测管道标高及位置,有偏差时要进行调整,并填写管线复测定位记录.4。3.6.2管道底部地面应按设计要求夯实并铺设中粗砂垫层，其垫层厚度应大于等于200mm.4。3。6。3回填、夯实管道两侧时，应同步对称进行，防止管道侧向受挤发生位移。4。3.6。4回填工作应符合下列要求：1)管沟内不得积水，如遇地下水应及时排除后才可进行回填。2)管顶300mm内必须人工回填，其余部分可用机械回填.3）回填与夯实时，不得损坏管道的防腐、绝热层。4)回填、夯实应分层进行,用机械夯实时，其虚铺厚度不应大于300mm；人工夯实时,不应大于200mm，夯实后土壤压实系数不得小于95。5）回填土的湿度不够时应分层洒水。6)不得使用工业垃圾，冻土或含有大于100mm块石及砖瓦的土壤回填.7）岩石地段或石块区域回填时,必须进行特殊处理,使回填质量符合设计要求，当设计未规定时,可在管道周围填加不少于100mm厚的砂层，管道上方覆盖不少于500mm厚的砂土，并分层夯实。8）工作坑的回填及夯实应特别注意,由专人负责，确保质量，并做好记录。4.3。6.5用机械回填土时，机械、车辆不得在管道上方行驶或作业.5作业过程中对控制点的设置和质量通病及预防5.1质量通病及预防项次质量事故预想预防措施一、挖土1见挖土作业指导书二、管道1摆放不齐，接口不严，标高不准1)沟道内测定定位线和控制标高,管道严格按轴线和标高控制2)接口按不同材质管道的要求进行施工，承插口加垫圈；直口凿毛包混凝土；钢管焊接口按要求打坡口，打底或预热，保证焊口质量2管道防腐层不合格1）管道打磨除锈，基层干燥；2）防腐材料选择正确，施工按工艺要求进行;3）加强施工中对成品的保护三、回填土1见回填土施工作业指导书5.2过程控制点的设置序号控制点检验单位班组工地项目质检部门监理1测量定位*R、H2土方开挖W3垫层施工*W、H4管道基坑摆放*S5对口调直*S6打压（通水冲洗)验收H、R7检查井(或阀门井）施工*W8土方回填*H、RR：记录确认点 W：见证点 H:停工待检点 S：连续监视监护5.3 质量标准及要求5。3.1焊接钢管管道1)埋地管道按要求试验合格，管道、管材、管件、材质、规格尺寸正确.2)外表无裂纹、缩孔、夹渣、折迭、重皮、砂眼、针孔和超过壁厚允许偏差的局部凹坑。3）管道安装坡度、坡向符合设计要求。4)埋地管的安装深度符合图纸要求。5)露出地面部分的管口坐标位置符合设计规定的偏差值.6)试压后的管线应将管内存水吹扫干净。7）过路管部分按设计要安装过路保护管。8）允许偏差项目：项次项目允许偏差（mm)检验方法1坐标50用水平仪、经纬仪、直尺、水平尺和拉线检查2标高20水平管道弯曲度DN1002o/oo最大50用直尺和拉线检查DN1003最大804立管铅垂度5吊线检查5。4质量管理网络项目总工程师：技术负责：专职质检员：施工员：厂区消防管道施工班天津电建临港项目部6施工的安全要求和环境条件6。1 施工的安全要求1） 所有施工人员必须认真遵守电力建设安全工作规程和电力建设安全施工管理规定,杜绝“三违”现象发生，认真做到“四不伤害”.2) 管沟边1.2m以内不得堆放堆土及材料,堆土高度不得超过1m。3） 电焊机做好防雨工作,雨天不得进行管道施焊，焊工应佩带焊工手套,穿绝缘鞋。严禁使用裸露的铝线作为二次线，焊机应为三项五线制,并做好接零保护.4）氧气、乙炔瓶应有固定支架并加设橡胶圈做好保护,氧气、乙炔瓶安全距离不得小于10m.5） 施工人员上下沟道应梯子，严禁踩踏沟槽边坡上下,不得沿边坡行走。6）使用角磨机时应佩戴好防护眼镜。7） 夜间施工照明充足,照明采用探照灯不少于2盏。8） 认真做好施工区域的安全文明施工工作,真正做到“工完、料尽、场地清6。2 环境条件6。2。1雨天气严禁施工.6。2。2施工场地平整坚实道路畅通,并实现水电通、道路通畅。6.2.3沟槽内干燥无积水，排水沟排水畅通。6.2。4基坑周围场地平整，挡水围堰完整。6。2.5夜间施工照明充足.6.3消防管理6。3.1动火前先开动火票，确定周围无可燃物后，方可动火施工.6.3。2引风机基础距离基坑最近坡道作为火灾疏通通道，火灾发生时有专人统一指挥，以免发生混乱.6.4 施工安全因素危害辨识和控制危险因素和环境因素辩识及控制对策表序号危险点和环境因素描述可导致的事故及环境危害拟采用的风险控制技术措施实施负责人确认签证人-场地和环境1在施工现场照明不足影响施工现场最少安装照明灯具2处2运输道路不畅通、不坚实翻车运输前先平整道路，夯实路基,局部加钢板或脚手板过渡3在施工现场使用电、火焊，周围存在火灾隐患火灾作业前办理明火作业票,并采取有效防护措施,并设专人临护4电焊机露天摆放误碰漏电伤人露天摆放的电焊机放在干燥场所，有棚遮蔽或使用电焊机专用箱5施工中废弃物不集中回收，造成污染施工中废弃物集中回收，不得乱扔乱抛，具有毒有害的应采取防污染措施，并集中回收到物资部指定存放处6噪声控制噪音污染减少夜间运输车辆行走;管道打磨。二作业和人员7管道打磨、电焊作业无防护罩，不戴防护眼镜人员伤害施工过程中配带必要的防护用品8起重作业无证指挥,超负荷起吊吊物坠落司索工持证上岗，禁止超负荷吊物9交叉作业施工混乱交叉作业各方作业前进行周密安排，统一高度，减少交叉10在吊装物下接料或逗留坠物伤人禁止在吊装物下通过停留,接料人员必须按操作规程施工11未搭设施工通道人员伤害未及时进行回填的沟道应做好警示标志及安全防护设施，并在沟槽内搭设梯子三使用工机具18电焊机无可靠接地漏电伤人电焊机外壳必须进行保护接零和重复接地19电焊机一次侧电源线老化或破损过长漏电伤人电焊机、一次侧电源线必须绝缘良好,长度不超过5米20电源一闸多用超负荷误操作电焊机应分别有单独的电源控制装置21电焊机二次线接头裸露发生触电触电伤人电焊机二次线接头必须包好，绝缘良好，无漏电，电焊把线与电焊机连接必须使用铜鼻子连接,接触必须牢固可靠22气瓶不装合格减压阀，乙炔瓶无回火器，人员伤害，火灾造成火灾人员伤害装减压阀、回火器,并定期检查23氧气、乙炔瓶摆放引起爆炸在施工现场氧气和乙炔瓶使用时,摆放间距大于10米24运输车辆刹车失灵、超速、超载车辆伤人检查车辆的性能,限重、限速，驾驶人员持证上岗25吊装用卡具.绳索破损,安全系数不够伤人坠落伤人吊装前检查,更换,荷载、安全系数经过记算29电源线布设不合理，随意拉线线皮破损漏电伤人电源线规范合理布设，避免钢筋等重物压线，及时检查危险点和环境因素描述按本工程特点确定（一）厂地和环境（二）作业人员（三）机械和工具可能产生的危险因素和环境因素监督管理措施:包括（一）确定监督控制办法R记录确认点；W见证点;H停工待检点；S连续监视监护；（二）规定监督控制责任班组、专业队、项目部。技术措施填写不下时可附页。6。5应急预案6.5。1如发生紧急情况，由安全警戒组根据事故现场情况划定警戒范围,并疏散在场的无关人员。坚决禁止无关人员进入控制范围,以免发生意外事故或影响抢救工作。6。5.2由抢救疏散组组织人员和物资的疏散工作.首先清点人数,确定疏散的的路线安全撤离.6。5.3由医疗救护组负责现场伤员的抢救工作,需要去医院抢救的，医疗救护组人员随车进行护理。现场救护车随时待命,司机24小时值班。发生紧急情况立即向应急小组组长汇报，并由组长组织救援工作。第 18 页
