屋面工程施工方案(改).doc

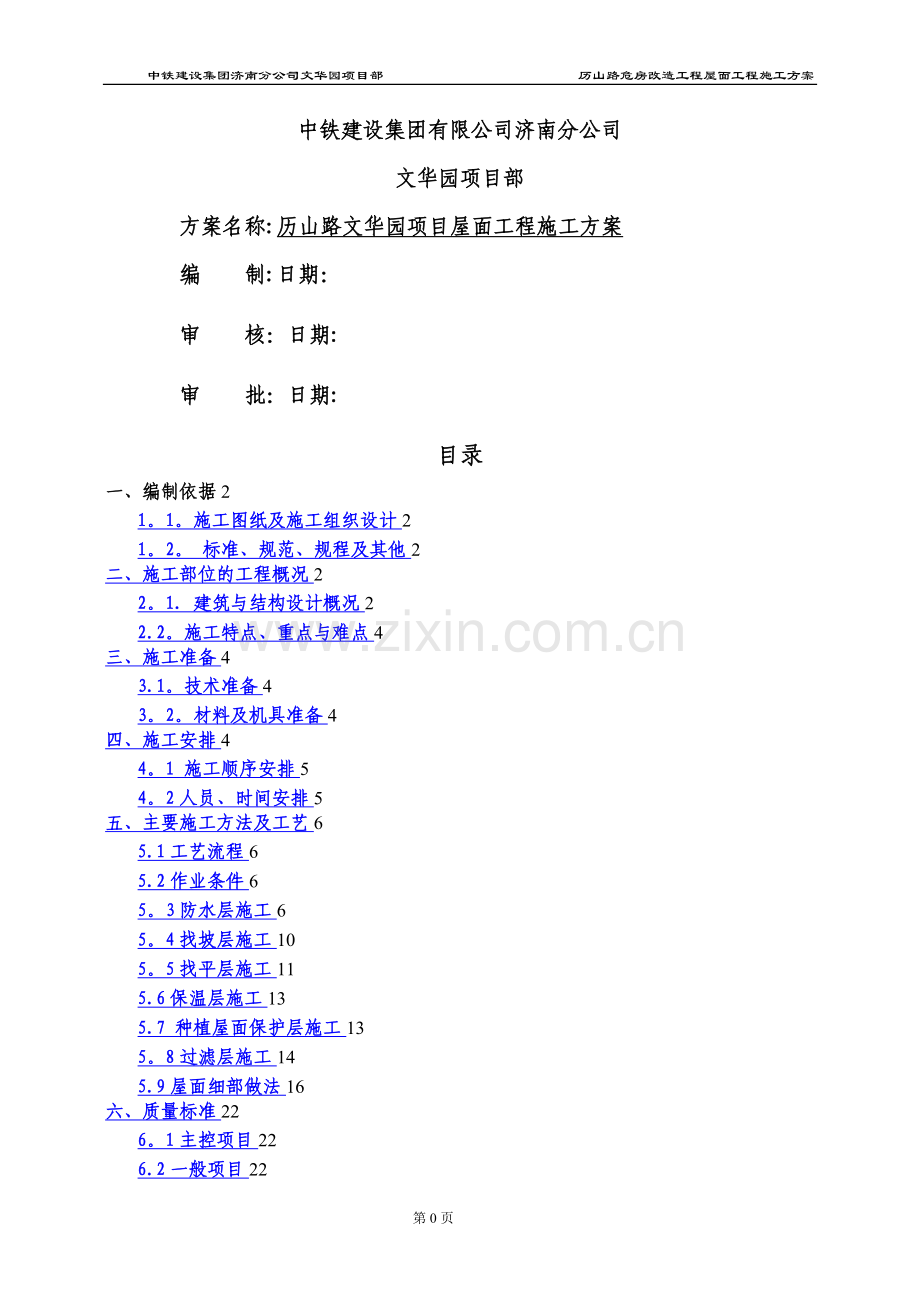

中铁建设集团济南分公司文华园项目部 历山路危房改造工程屋面工程施工方案中铁建设集团有限公司济南分公司文华园项目部方案名称:历山路文华园项目屋面工程施工方案编 制:日期：审 核：日期:审 批：日期:目录一、编制依据21。1。施工图纸及施工组织设计21。2。 标准、规范、规程及其他2二、施工部位的工程概况22。1. 建筑与结构设计概况22.2。施工特点、重点与难点4三、施工准备43.1。技术准备43。2。材料及机具准备4四、施工安排44。1 施工顺序安排54。2人员、时间安排5五、主要施工方法及工艺65.1工艺流程65.2作业条件65。3防水层施工65。4找坡层施工105。5找平层施工115.6保温层施工135.7 种植屋面保护层施工135。8过滤层施工145.9屋面细部做法16六、质量标准226。1主控项目226.2一般项目226。3允许偏差项目23七、成品保护23八、安全、环保措施248.1安全要求248。2环保要求24九、成本节约措施25十、分包管理25一、 编制依据1.1. 施工图纸及施工组织设计施工图纸历山路危房改造工程施工图纸施工组织设计历山路文华园项目施工组织设计1.2。 标准、规范、规程及其他序号施工规范、规程名称编 号1屋面工程质量验收规范GB50207-20022建筑工程施工工艺标准（土建篇)DBJ1403220043屋面防水工程施工及验收规范GBJ207834屋面L01J2025建筑工程施工质量验收统一标准GB5030020016屋面工程技术规范GB5034520047高聚物改性沥青卷材屋面防水层施工工艺标准GY100519968种植屋面05ZJ2039种植屋面工程技术规程JGJ 155-2007注：施工过程中如遇到国家规范、图集、标准更改,则工程要求也随之相应更改，按照新标准执行。二、 施工部位的工程概况2。1。 建筑与结构设计概况本工程屋面包括4#、5楼的转换层屋面、商业楼屋面、15楼主楼屋面、电梯机房层屋面和车库植被屋面、雨篷等，女儿墙高度依次为1800mm、1300mm、1500mm、600mm。屋面保温层选用70厚挤塑聚苯板，防水等级为二级，防水材料采用高聚物改性沥青防水卷材。屋面排水采取有组织排水方式。主要分为上人屋面、不上人屋面和植被屋面，主要施工做法如下：不上人屋面及雨篷面层40厚C20防水细石砼（6*6分割,密封胶嵌缝）随打随抹，内配4双向间距150钢筋,钢筋分格缝断开，缝上铺防水卷材,宽200。隔离层干铺玻纤布或低强度砂浆防水层3厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道保护层20厚1:3水泥砂浆一道保温层70厚挤塑聚苯板防水层3厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道找平层20厚1：3水泥砂浆找平找坡层40厚（最薄处)陶粒混凝土找坡层2结构层钢筋混凝土屋面板上人屋面面层25厚广场砖,10厚1：1水泥砂浆粘贴，缝宽10，1:1水泥细砂浆嵌缝结合层25厚1：3干硬水泥砂浆结合层隔离层干铺玻纤布或低强度砂浆防水层3厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道保护层20厚1：3水泥砂浆一道保温层70厚挤塑聚苯板防水层3厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道找平层20厚1：3水泥砂浆找平找坡层40厚(最薄处）陶粒混凝土找坡层2结构层钢筋混凝土屋面板车库植被屋面过滤层土工布过滤层排水层20高塑料排水板，凸点向上保护层70厚C20防水细石砼（66分割，密封胶嵌缝)随打随抹,内配4双向间距150钢筋，钢筋分格缝断开.隔离层干铺玻纤布或低强度砂浆防水层3+3厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道找平层20厚1：3水泥砂浆找平找坡层40厚（最薄处）陶粒混凝土找坡层2结构层钢筋混凝土屋面板车库人防通风竖井屋面面层40厚C20防水细石砼（66分割,密封胶嵌缝）随打随抹，内配4双向间距150钢筋，钢筋分格缝断开，缝上铺防水卷材,宽200隔离层干铺玻纤布或低强度砂浆防水层3厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道防水层3厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道找平层20厚1：3水泥砂浆找平找坡层40厚（最薄处）陶粒混凝土找坡层2%结构层钢筋混凝土屋面板2。2。施工特点、重点与难点2。2。1本工程于2009年12月初主体结构封顶,屋面工程施工在主体结构验收通过后开始，定于4月底开始施工。2。2.2施工时应注意屋面坡度及坡向,以免影响屋面排水效果。2.2。3基层与突出屋面结构（女儿墙、墙、变形缝、天沟、排风道出屋面口等）的转角处，均先用水泥砂浆做成圆弧,再将柔性防水向上翘起规范规定高度。三、 施工准备3。1.技术准备3。1。1技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项,在施工前向设计人员提出，由设计人员进行确定。3.1.2根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现.3.1。3施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。3。2。材料及机具准备在正式开始施工前完成施工材料的招投标工作,并由项目部与其签订合同，确保各种人员、机具、材料按时、按量、按质进行供应。在开始施工前，技术室向供应方提供一份材料需求计划表，明确各期间的供应数量和供应要求等.本工程屋面分项工程各主要材料用量如下：主要材料工程量统计表序号名 称规 格主要技术要求数量备注1挤塑聚苯板70mm厚密度：2730kg/m3735m3保温层2陶粒粘土陶粒840m3找坡层4水 泥P。0 42。5200t找平层5SBS防水卷材3mm型，聚酯胎21000m2防水层6手推车30辆材料运输7搅拌机5台砂浆搅拌四、 施工安排4。1 施工顺序安排根据施工现场情况，按照由上向下施工的顺序进行屋面作业。具体如下：主体楼屋面施工商业楼及4、5楼转换层屋面施工车库屋面施工4。2人员、时间安排4。2.1组织机构组 长：刘喜伦 副组长：邓玉萍 张传民组 员：郭 营 冯建学 刘洪利 孙 凯 龚付民 张 伟 陈通齐向胜 卢彦霖 徐宝勇 孙康祖 刘伟中 李元庆 毛文建 4.2。2 人员分工刘喜伦现场总负责邓玉萍现场技术总负责，各专业之间协调张传民各施工队伍的进场安排,现场管理等协议的签定;施工队伍的进场教育和现场的各种教育；现场进度、人员安排，各施工队伍之间调度协调郭 营施工方案的编制，技术指导以及与其它专业之间的技术配合，施工质量控制，组织材料的进场验收、报验龚付民技术交底的编制，现场技术指导,相关隐检资料的填写，参与材料的进场检验冯建学刘洪利孙 凯张 伟齐向胜根据技术交底的要求对现场的施工进行质量检查、监督,相关质量资料的收集整理，负责向监理报验，针对现场的质量问题及时下发质量问题整改通知，并跟踪督促、检查彭永根据技术要求,对进场需要进行复试的材料委托试验室进行检验，并负责相关资料的收集整理卢彦霖根据技术要求，对现场的找坡标高进行控制孙康祖刘伟中毛文建根据屋面工程的进度计划,进行现场工作的安排、协调和现场文明施工管理；参与材料的进场检验张元忠现场安全负责及相关内业资料和动火证的发放检查徐宝勇李希岭组织相关材料的进场,钢管等周转材料的进退场,参与材料的检查验收，并负责厂家资料的收集整理4.2.3劳动力计划4。2.3。1装修队伍：负责保温层、找坡层、找平层、防水保护层、屋面广场砖铺贴的施工。4。2.3.2防水队伍：负责防水施工以及蓄水试验.4。2.3。3保温队伍：负责保温的施工,并根据总进度计划分段进行施工。4.2.3。4施工工期计划：屋面施工根据实体施工进度进行,找坡材料必须提前一周进场,其余各种材料按施工进度分别进场，屋面施工计划于主体结构验收完成后开始施工，即4月底开始进行施工，先施工保温层、找坡、找平层，在外墙保温完成拆除吊篮后进行防水及广场砖铺贴施工。五、 主要施工方法及工艺5.1工艺流程5。1。1普通屋面工艺流程施工准备基层处理及出屋面管根等处理找坡层及找平层施工防水层施工保温层施工附加层施工防水层施工保护层施工5。1.3种植屋面工艺流程施工准备基层及出屋面结构处理找坡层、找平层施工防水层施工隔离层施工混凝土刚性保护层排水层及过滤层种植屋面介质施工植物层5.2作业条件5.2。1顶层结构施工完,现浇女儿墙已浇筑完毕，砌筑女儿墙已砌筑完成。屋面杂物处理完毕。5。2.2水电管出屋面部分、烟风道、透气管道已施工完毕。5。2。3屋面内排雨水斗已安装完毕。 5。2。4穿结构的管根用膨胀细石混凝土塞堵密实.5。2。5提前对进场的各种材料进行复试和有见证取样。5.3防水层施工5。3。1材料要求5.3。1。1所使用的防水材料必须有出厂合格证及相关部门颁发的防水材料使用认证书，材料必须符合设计要求，材料进场后必须按规定进行现场取样复试，复试合格后方准使用.5。3。1。2卷材：SBS高聚物改性沥青防水卷材,两层做法,卷材的各项性能及外观质量应符合以下要求：高聚物改性沥青防水卷材物理性能高聚物改性沥青防水卷材外观质量项 目质 量 要 求孔洞、缺边、裂口不允许边缘不整齐不超过10mm胎体露白、未浸透不允许纤维布材料粒度、颜色均匀每卷卷材的接头不超过1处，较短的一段不应小于1000mm,接头处应加长150mm5.3。1。3材料的贮存、保管：卷材应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源，贮存环境温度不得高于45摄氏度，应直立堆放，堆放高度不超过两层,并不得倾斜或横压,避免与化学介质及有机溶剂等有害物接触.5。3.1。4配套材料a)基层处理剂:采用冷底子油。b）接缝密封材料：采用改性沥青密封材料,用于立面防水卷材收头密封及外墙管根等特殊部位的粘结处理，密封材料的各项性能应符合下表的要求。改性沥青密封材料物理性能项目指标拉伸粘结性 不小于125mm耐热度 80,5h下垂值不大于4mm柔 性 10无裂纹施工缝宽度25mm5。3。2作业条件5.3.2。1防水卷材合格证、准用证、检验报告、复试报告齐全,材料现场见证取样送检合格.防水施工单位资质齐备，现场管理人员和操作人员持证上岗，施工人员操作时要穿工作服，软底鞋并带手套.5.3。2.2施工前对施工队伍进行技术、安全等交底.5。3。2。3防水卷材和配套材料均为易燃材料，集中存放,有专人管理，并准备好干粉灭火器，严防火灾发生。5。3。2.41：3水泥砂浆找平层施工完毕，并经养护后干燥、平整、牢固，无空鼓开裂、不起砂.5.3.2。5屋面女儿墙、烟风道出屋面及水箱间外墙作好泛水,阴阳角处抹成半径50mm的圆弧形。5.3。2.6涂冷底子油前，将基层表面浮灰、垃圾等其它杂物清理干净.5。3。2.7电梯间、楼梯间屋面等高处屋面排水的水落口已安装完成。5。3。3施工工艺5.3。3。1工艺流程:基层清理涂刷基层处理剂附加层卷材铺贴卷材收头粘结卷材接头密封蓄水试验5。3.3。2基层清理:涂刷冷底子油前，仔细将基层表面的垃圾、尘土等清除干净，必要时可采用喷灯局部喷烤，但喷烤时间不宜过长，防止爆裂、起砂。5.3.3。3基层含水率检测：剪一块1m的卷材平铺于基层表面，静置34小时，然后揭开卷材观察其下方基层面及防水卷材，如未见水印,即可铺设防水层。5。3。3.4涂刷基层处理剂：在基层表面满刷一遍冷底子油，底油的施工也按先高后低、先远后近、先立面后平面的顺序进行。同一屋面上先涂刷排水较集中的水落口、天沟、檐口等节点,再进行大面积的涂布。屋面转角及立面的涂刷层应薄涂多遍，不得有流淌和堆积现象.涂刷要均匀、不透底、遮盖率100，底油总厚度不得小于3mm.在底油实干前，不得在防水层上进行其它施工作业，不得上人和堆放物品。5。3.3.5铺贴附加层:屋面女儿墙、排风道出屋面、水箱间、楼梯间（电梯间)外墙根部、阴阳角部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行热熔满贴,宽度500mm，附加层施工必须粘贴牢固。水落斗周围与屋面交接处,应做密封处理,并加铺两层附加层，附加层深入水落斗的深度不得小于100mm。5。3。3。6确定铺贴方向、弹基准线:冷底子油涂刷完毕3小时后，手摸感觉不粘即可根据卷材的宽度和搭接的规定，在冷底子油上进行弹线.弹线由排水较集中的部位开始，遵照由低到高、先平面后立面的顺序弹基准线。5.3。3.7做样板：在大面积铺贴施工前，施工队要按照技术要求及细部做法做100m2样板，经项目验收合格后，进行大面积施工。5.3。3。8卷材铺设:卷材施工时应先做好节点、附加层和屋面排水比较集中等部位的处理，然后从流水坡度的下坡开始由低处向高处铺贴，顺着流水方向，并使卷材的长向和流水坡向垂直，两层卷材必须平行铺贴，禁止垂直铺贴，铺贴时先平面后立面。铺贴平面立面相接茬的卷材，由下向上进行，使卷材紧贴阴阳角,不得有皱折和空鼓等现象。5.3。3。9卷材搭接：相邻卷材的短边搭接不小于80mm,长边搭接不小于80mm.（查规范）5。3。3。10卷材起始端粘贴:采用满粘法。将卷材置于起始端位置，对好长短方向搭接缝,滚展卷材1000mm左右,掀开已展开的部分，开启喷灯点火，喷灯头与卷材保持50100mm距离，与基层呈3045角，同时加热卷材底面热熔胶面和基层，至热熔胶面出现黑色光泽、发亮至稍有微泡出现,慢慢放下平铺于基层，然后排气辊压使卷材与基层粘结牢固。5.3.3。11滚铺:卷材起始端铺贴完成后即可进行大面积滚铺。持火人位于卷材滚铺的前方，按上述方法同时加热卷材和基层，加热范围为整个卷材面，加热程度要均匀。推滚卷材的人蹲在已铺好的卷材起始端上面，等卷材充分加热后缓缓推压卷材，并随时注意卷材的平整顺直和搭接宽度。其后紧跟一人用棉纱团等从中间向两边抹压卷材,赶出气泡，并用刮刀将溢出的热熔胶刮压接边缝.找平层分格逢处应空铺,空铺宽度为100mm.5。3。3。12卷材末端收头：接缝处用喷灯热熔卷材边缘，待表面熔化后随即用小铁抹子将边缝封好，再用喷灯均匀细致地将边缝烤一遍保证接头密封，以免翘边,立面卷材的收头应按附图要求在女儿墙规定高度处收头，收头处用金属压条钉严，钉子间距500mm，并用密封材料封严。5.3。3。13防水层蓄水试验：蓄水试验前，对排水管道进行检查，确保无漏水隐患和对楼内的成品造成破坏;防水施工完毕后经隐蔽工程验收后进行24小时蓄水试验，蓄水高度距防水层最高点3mm，合格后方可进行保护层施工。5.3.4质量要求5。3.4。1。主控项目1改性沥青SBS防水卷材和胶粘剂的规格、性能、配合比必须符合规范要求，有合格的出厂证明、检验报告等。2卷材防水层及其转角处、落水口、烟风道、泛水等细部做法,必须符合设计要求和施工验收规范的规定。3防水层严禁有破损和渗漏现象发生。5。3.4.2。一般项目1卷材防水层的基层平整,基层洁净、平整,无空鼓、松动、起砂和脱皮现象;基层阴阳角成弧形或钝角。2卷材防水层的搭接缝粘接牢固，密封严密,不得有损伤、皱折、翘边和鼓泡等缺陷。3卷材防水层的保护层与防水层粘结牢固，结合紧密,厚度均匀一致.4防水卷材铺贴附加层的宽度符合规范要求；分层的接头搭接宽度符合规范的规定，接头嵌填牢固。5卷材搭接宽度的允许误差为-10mm.5。3.5防水施工注意事项5。3。5.1卷材铺贴应平整顺直,搭接尺寸准确，不得扭曲、皱折.5.3。5.2热熔法施工时,不得过分加热或烧穿卷材。卷材表面热熔后立即滚铺卷材,滚铺时应排除卷材下面的空气，使之平展，并应辊压粘结牢固。卷材接缝部位必须溢出热熔的改性沥青。5.3。5.3防水施工过程中如遇雨天，禁止施工,并准备大面积塑料布将防水施工成品进行遮挡,避免淋雨、受潮；雨后要将基层凉晒三至四天,并进行基层含水率试验，符合要求后方能继续进行防水层施工。5.4找坡层施工5。4。1 材料及要求：5。4。1.1 水泥：强度等级为PO 42。5普通硅酸盐水泥.5.4.1。2陶粒混凝土：陶粒混凝土采用商品混凝土。5。4.2主要机具：搅拌机、手推车、压滚、平铁锹、计量器、筛子、喷壶、木拍子、铝合金靠尺、笤帚、铁抹子、水平刮杆、水平尺等。5.4.3施工工艺5。4。3。1根据墙上500mm水平标高线按2%找坡，根据坡度将铺设陶粒混凝土的厚度线以贴饼形式体现出来，找坡层最薄处40mm,水落口周围直径500mm范围内坡度不应小于5%。5。4.3.2冲筋贴灰饼：根据坡度要求和测量人员放线拉线找坡贴灰饼，顺排水方向冲筋,冲筋间距为1。5m。冲筋后进行找坡层施工.找坡层的坡度必须准确，符合设计要求。5。4。3。4铺设陶粒混凝土：将拌和均匀的拌和料铺设于屋面,按照贴饼标高铺设基本找坡。5.4。3。5刮平、滚压:以找坡贴饼为标志，控制好虚铺厚度，用铁锹粗略找平,然后用木刮杠刮平。再用压滚往返滚压,并随时用2m靠尺检查平整度,将多出部分铲掉，凹处填平，直到滚压平整出浆为止。对于墙根、边角、管根周围不易滚压部位用木板拍打密实。5。4。3。6养护：找坡层施工完毕后进行洒水养护，严禁上人乱踩,待其凝固后方可进行下道工序施工。 5.4。3各楼屋面坡度走向见附图.5。4。4质量要求：1、 找坡层材料必须符合设计图纸和有关标准的规定。2、 允许偏差项目找坡层厚度的允许偏差项 目允许偏差(mm)检 验 方 法表面平整度10用2m靠尺和楔形塞尺检查标高10用水准仪检查厚度设计厚度的1/10用钢针和尺量检查5.5找平层施工5.5。1 材料及要求：5。5.1。1水泥:强度等级PO 42。5普通硅酸盐水泥。5。5.1.2 砂：中砂，含泥量不得大于3，不得含有有机杂质,级配良好。5.5.1。3找平层砂浆配合比为13（重量比），厚度20mm。5.5.2作业条件:找平层施工前，找坡层应进行检查验收完毕,并办理隐检手续.5.5。3施工工艺5.5.3.1基层清理：将找坡层表面的松散杂物清扫干净,突出基层表面的灰渣等粘接杂物要铲平，不得影响找平层的有效厚度.5。5.3。2洒水湿润：抹找平层水泥砂浆前，适当洒水湿润基层,利于基层与找平层的结合.5。5。3。3冲筋、贴饼定标高：按1.5m间距贴灰饼,然后按流水方向以间距1。5m冲筋。5。5.3.4铺装水泥砂浆：按分格块铺设砂浆，用刮杠靠冲筋条刮平,找坡后用木抹子搓平，用铁抹子压光,待浮水沉失后，以人踏上去有脚印但不下限为度，再用铁抹子压第二遍即可。5。5.3。5找平层做至女儿墙顶,所有阴阳角均抹成圆弧形，圆弧半径R=50mm（用酒瓶抹）。5。5.3。6分格缝:找平层按不大于6m设置20mm宽分格缝，并用密封膏封严。分格缝布置图见细部做法分格缝布置图。5.5.3。7养护：找平层抹平、压实以后24h可浇水养护，养护期为7天，经干燥后铺设防水层。5。5。4质量要求5。5.4。1主控项目： 1 水泥砂浆找平层的材料质量及配合比,必须符合设计要求。2 屋面找平层的坡度必须符合设计要求。5。5。4。2一般项目1 基层与突出屋面结构的交接处和基层的转角处，均做成圆弧形，且整齐平顺。2 水泥砂浆找平层平整、压光、密实,不得有酥松、起砂、起皮、裂纹、空鼓、蜂窝、麻面等缺陷.3 水泥砂浆找平层分格缝的位置及间距（纵、横两个方向均不大于6m)符合设计要求.4屋面找平层允许偏差项目如下表所示:屋面找平层的允许偏差和检验方法项次项目偏差（mm）检查方法1表面平整度3用2m靠尺和楔形塞尺检查2标高3用水准仪检查5。6保温层施工5.6.1材料及要求:保温层采用70厚挤塑聚苯板，要求容重2535Kg/m3。保温板进场后分类堆放、且必须采取防雨、防潮措施。搬运时注意轻拿轻放，防止损伤断裂、缺棱掉角.5.6。2 主要机具：手推车、钢锯条、小白线、水平尺等。5。6.3 施工工艺5.6。3。1工艺流程：基层清理弹线确定标高保温层铺设。5.6.3.2基层清理：将混凝土屋面上的杂物、垃圾等清理干净，保持干燥，基层验收合格并作隐检记录。5.6。3。3保温层铺设：将70mm挤塑聚苯板铺设在屋面上,铺平垫稳，排列紧密，当保温板需要裁切时,边角一定要顺直、整齐，保温板之间拼缝一定要密实，相邻两板面高度一致。5。6。3.4已铺完的保温层,不得在其上面行走或运输小车和堆放重物.5.6。4质量要求5。6。4。1主控项目： 1保温材料的强度、密度、导热系数和吸水率,必须符合设计要求和施工验收规范的规定。2保温板的含水率必须符合设计要求和施工验收规范的规定应紧贴基层铺设，铺平垫稳，标高正确.5。6.4.2一般项目1紧贴（靠）基层,铺平垫稳，拼缝严密，找坡正确。2 允许偏差项目如下表所示:屋面保温层的允许偏差和检验方法项次项目允许偏差（mm）检查方法1表面平整度4用2m靠尺和楔形塞尺检查2保温层厚度3用钢针插入和尺量检查5。7 种植屋面保护层施工5.7.1材料及要求：防水层的混凝土宜用普通硅酸盐水泥，不得使用火山灰质硅酸盐水泥；当采用矿渣硅酸盐水泥时，应采用减少泌水性措施。防水层的细石混凝土中，粗骨料的最大粒径不宜大于15mm,含泥量不应大于1,细骨料应采用中砂或粗砂,含泥量不应大于2,水泥储存时应防止受潮，存放期不得超过三个月，当超过期限时应重新检验水泥的强度，受潮结块的不得使用。5。7。2 主要机具：吊斗、塔吊、标尺杆、铁锹、木抹子、铁抹子、扫帚等。5.7.3 施工工艺5。7。3.1工艺流程：隔离层施工完毕弹线确定标高 细石混凝土浇注养护.5.7.3。2隔离层施工完毕:将隔离层上的杂物、垃圾等清理干净，保持干燥,隔离层层验收合格并作隐检记录。5。7.3。3细石混凝土浇注:浇筑混凝土时应分段连续浇筑，浇筑高度应根据结构特点、混凝土疏密决定,一般为振捣作用长度的1.25倍，最大不超过50cm.5.7。3。4使用插入式振捣器应快插慢拔，插点要均匀排列,逐点移动，顺序进行，不得遗漏,做到均匀密实。移动间距不大于振捣作用半径的1.25倍，一般为50cm左右。5。7.3。5每一振点的延续时间，以表面呈现浮浆和不再沉落为标准，约为15-30秒.5.7。3.6浇筑混凝土应连续进行,如有间歇,其间歇时间应尽量缩短，并应在前层混凝土初凝前,将次层混凝土浇筑完毕。混凝土运输、浇筑及间歇的全部时间不得超过210min,当超过规定时间必须设置施工缝.5.7。4质量要求5。7.4。1。主控项目：1防水保护层混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准。2混凝土的配合比、原材料计量、养护等必须符合施工规范的规定。3评定混凝土强度的试块必须按混凝土强度检验评定标准（GBJ10787)的规定和设计要求。5.7.4。2一般项目： 允许偏差检查项目允许偏差检查方法表面平整度3mm2m靠尺和塞尺检查标 高3mm用水准仪检查5。8过滤层施工5。8。1材料及要求：过滤层材料采用土工布施工，在铺设施工前，计算出需要铺设土工布的面积，便于采购，土工布采购回来后，先在甲方、监理认可的有资质的检验实验单位进行检验，符合设计要求后,方可投入使用.土工布的各项物理力学和渗透性等指标必须符合设计要求，对存放过长或已出现老化现象的土工布、一律不进、不使用。5。8.2 施工工艺5。8。2.1工艺流程：基层清理弹线确定铺设走向土工布铺设面层施工5。8.2。2基层清理：为了便于土工布的铺设，铺土工布前，对倒基层表面先进行平整。对于有过大的凸凹不平的地方,用人工整平后再铺土工布，使土工布能与基层面紧贴，可使得土工布处于较好的状态,以免影响土工布的铺设质量；进行自检测量,符合要求后上报监理工程师,通过现场监理工程师确认后,再进行铺设。5。8。2.3土工布铺设:土工布铺设时，沿着基层表面进行铺设,相邻土工布的搭接长度不小于1m。先将成卷的土工布放到基层面上,位置正确后，逐渐向前铺设，如出现偏差,则人工进行纠偏，确保位置正确到位。土工布应边铺设，边压载,使土工布紧贴基层底面，以保证土工布的铺设质量。压载采用袋装砂,间距为12m。为适应地面的变化，防止撕裂,土工布铺设时要保持平顺，呈松弛状，不宜张紧,另外要留有一定的富裕量以适应变形。铺设过程中如出现破损或孔洞时及时进行修补,修补采用与土工布相同的材料，用工业缝纫机和强度150N的尼龙线缝合,且缝接宽度不小于设计搭接宽度。土工布铺设完后，尽快进行吹填施工。5.8。3土工布施工注意事项5.8.3。1 土工布铺设应尽量平整，避免扭曲和皱折，应保持平顺、松紧适度.土工布与基层应压平贴紧，避免架空，清除气泡，以保证安全。5。8.3。2 土工布运输过程中和运抵工地后应妥善保管，虽为无纺土工织物也应避免长时间日晒，防止粘结成块，并将土工布储存在不受损坏和方便使用的地方,尽量减少装卸次数。5.8。3。3 土工布的拼接方式及搭接长度应满足施工规范的要求.5。8。3.4 土工布的接头施工前应先作工艺试验，确保接头质量满足设计要求和规范规定。5。8。3。5 土工布拼接场地应整洁，防止尖硬杂物将土工布刺破,加工好的土工布应避光保存.5。8.3。6 铺设前对铺设面进行清理，清除尖石,不得损坏土工布，如有破损应进行补铺.5.8。3。7 铺设时应确保土工布位置准确，砂袋应及时抛设,防止土工布发生位移。5.8。3.8 土工织物进场时，应逐批检查出厂合格证明或试验检验报告,其主要物理及技术性能应进行抽查复验，抽样数量每批次抽样不少于一次.5。8。3。9土工布只能用土工布刀进行切割（钩刀），如在场地内切割，对其他材料须采取特殊保护措施，以防由于切割土工布而对其造成不必要的损坏;5。8.4质量要求5。8。4。1土工布的品种、规格和技术性能必须符合设计要求个有关规定。5。8。4.2土工布的顶坡、坡趾处理或立缝铺设的固定措施必须符合设计要求和技术规程的规定。5.8。4。3土工布拼幅的缝接方法应符合水运工程土工编织物应用技术规程（JTJ/T239)的规定。5。8。4。4 土工布不得发生折叠和破损现象。5。8.4。5压稳砂袋的数量和间距应符合水运工程土工编织物应用技术规程（JTJ/T239)的规定.具体详见下表:土工织物滤层施工允许偏差、检验数量和方法 序号项目允许偏差（mm）检验单元和数量单元测点检验方法1平整度抛石面水下200每个断面（每10m一个断面)每2m一个点检查基层理坡或整平测量记录水上100砂、砂砾石面水下150水上1002搭接长度水上施工+L/10每块织物（抽查30）3用尺量上、中、下三处水下施工+L/5注：L为设计搭接长度，单位mm.5.9屋面细部做法5。9。1出屋面结构（电梯间、楼梯间)防水收口做法见下图，出屋面结构收口采用在墙上开槽压住防水卷材的方法进行收头，混凝土墙体施工时进行留槽，高度为250mm，留槽尺寸为6060mm，车库为种植屋面，防水收口必须高于种植屋面，收口位置为各楼的散水高度处；5。9.2女儿墙顶防水收口做法见图，15号楼采用钢筋混凝土女儿墙，女儿墙厚120mm,做法如下。商业楼及4、5号楼转换层采用砖砌女儿墙，女儿墙用钢筋混凝土现浇板压顶，女儿墙厚200mm,构造柱每两米设一个，截面尺寸200200，主筋412，箍筋6200,构造柱浇注时在构造柱内侧留置6060凹槽，凹槽高度底高为250；5.9.3风道出屋面结构防水收口做法见下图,风道砌筑时在出屋面结构250mm标高处留槽,防水卷材压在槽内。5。9。4设备基础防水收口做法见下图，卷材收口高度大于等于250mm，收口处做凹槽压条处理。5。9。5雨水口的安装：本工程设计中屋面排水分为内排水和外排水方法。内排水为直式水落口,电梯井及楼梯间屋顶排水为镀锌铁皮水舌。按照原设计图纸上给定的雨水口的位置,检查在结构施工时留下的洞口位置，在安装前将预留洞口处理好,墙体预留洞部位将泡沫剔凿干净。直式水落口周围直径500mm范围内坡度不应小于5，并应用防水涂料涂封，其厚度不应小于2mm.水落口与基层接触处应留宽20mm、深20mm凹槽,嵌填密封材料。5。9。6出屋面管道防水收口做法：伸出屋面管道周围的找平层应做成30mm圆锥台，管道周围与找平层之间应留凹槽,用密封材料嵌填密实，管道根部四周增设防水附加层，宽度250mm,高度250mm,防水收头处用金属箍紧固，并用密封材料封严。大样图如下：5。9。7分格缝：不上人屋面及雨篷、车库种植屋面的保护层及各屋面的找平层设置分格缝，间距为66m，布置见附图1，女儿墙立面为防止裂缝按照10m进行分缝，缝宽20mm，分格缝用柔性密封材料填实，车库种植屋面刚性保护层设置分格缝,在硬化后，用切割机锯缝，作为分格缝，深度为保护层厚度的2/3，缝宽20mm,分格尺寸为66m，缝内填注密封材料，并用聚合物水泥砂浆盖缝,以减少植物根系的穿刺。 5。9.8出屋面门洞口：本工程设计屋面上均设有机房层，机房出屋面洞口做法如下图所示,采用砖砌体，砌体均用MU7.5粉煤灰砖，M5水泥砂浆，砖砌踏步每端宽出门洞口250，用1:2水泥砂浆抹面20厚.5。9.9砖烟道：4、5楼砖风道出屋面口：4、5楼砖风道出屋面口做法如下图所示:5.9。10变形缝：4、5楼与商业楼之间有220mm宽的变形缝，变形缝两侧采用砖砌女儿墙，女儿墙高度为商业楼结构标高向上600mm,4、5楼砌筑高度与商业楼女儿墙上表面齐平，商业楼及4、5#楼全部采用砖砌女儿墙,变形缝用低密度聚苯板填塞,密度不大于10kg/。女儿墙变形缝做法如下图：5.9。11 天沟：屋面四周设置排水天沟，天沟高度为屋面标高减去40mm，利用防水保护层进行找坡,坡度如附图2所示，天沟做法如下:5。4.11屋面上人口:4、5楼屋面上人孔,具体按下图施工.5。4。12屋面临时排气管：屋面临时排气管设置在屋面分格缝交点位置，自屋面伸至保温层，待屋面防水层施工完成后拆除，灌入密封膏。六、 质量标准6。1主控项目6。1。1保温材料的强度、容重、导热系数和含水率等必须符合设计要求和屋面工程质量验收规范(GB502072002）及建筑节能工程施工质量验收规范（GB50411-2007，为节能规范）的规定。6。1。2找坡层材料必须符合设计图纸和有关标准的规定。6。1。3找坡施工配合比、铺设密实度应符合设计要求和屋面工程技术规范（GB503452004）的规定。6。1。4找平层采用1：3水泥砂浆，配置时严格按配比进行，所用原材料及配合比必须符合设计要求和施工规范的规定。6.1.5找平层的坡度必须符合设计要求.6。1.6防水卷材的规格、性能、配合比必须达标，并有合格的出厂证明。6。1.7防水层不得有渗漏和积水现象。6。1。8细部防水构造必须符合设计要求和规范要求。6。1。9屋面施工时，各道工序完成后，必须经过验收并办理相应手续方可进入下一道工序.6.2一般项目6。2.1保温材料应紧贴基层铺设，铺平垫稳,拼缝严密。6。2。2陶粒混凝土和基层间不得有空鼓和表面积散现象。6。2。3突出屋面的管道和阴阳角等部位做成圆弧型,圆弧半径R=50mm，水落口周围500mm范围内应做成略低的凹坑。6。2。4找平层无空鼓、起砂,表面平整，用2m长直尺检查,直尺与基层间隙不应超过5mm，阴阳角要弧形或钝角。6。2.5冷底子油涂刷要均匀，不得有漏刷、透底和麻点现象。6.2。6防水卷材铺附加层接头要嵌牢固。6。2.7卷材粘结要牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。6。2.8面层应设置分格缝，与卷材防水层间应设置隔离层。6.2。9卷材的铺贴方向正确，搭接宽度允许偏差为10mm.6.2。10面砖应铺砌平整、坚实、洁净、线路顺直、勾缝严密，不得有空鼓、松动,脱落和裂缝、缺棱掉角，污染等缺陷。6。3允许偏差项目保温层厚度的允许偏差项目允许偏差（mm）检验方法保温层厚度2.5用钢针插入和尺量检查找坡层厚度的允许偏差项 目允许偏差(mm)检 验 方 法表面平整度10用2m靠尺和楔形塞尺检查标高10用水准仪检查厚度设计厚度的1/10用钢针和尺量检查找平层厚度的允许偏差项 目允许偏差(mm)检验方法平整度5用2m靠尺和塞尺检查七、 成品保护7.1保温层的成品保护1.在已铺好的松散、板状或整体保温层上不得直接行走、运输小车,行走路线应铺垫脚手板;2。保温层施工完成后，应及时铺抹细石砼找平层，减少受潮和进水;7.2找坡层、找平层的成品保护1.抹好的找平层上推小车运输时,应先铺脚手板车道，防止破坏找平层；2。雨水口、内排水口等部位应采取临时措施保护好，防止堵塞和杂物进入；7。3防水层的成品保护1。刚涂刷好的防水底胶层，应及时采取保护措施，严禁上人;2。突出地面管根、地漏、排水口,阴阳角等处和周边防水层不得碰损，部件不得变位；3.防水施工过程中，未固化前不得上人走动,以免破坏防水层，造成渗漏的隐患；4.防水施工过程中，应注意保护有关门口、墙面等部位，防止污染成品八、 安全、环保措施8。1安全要求1. 防水施工所有的材料均属易燃物，贮存、运输过程必须严禁烟火,在现场施工时，设专人看护,发现火情,立即报警.现场喷灯,专人使用,不能随意点火.现场必须配备相应的消防器材。2. 施工人员必须
