曲线落煤管施工方案.doc

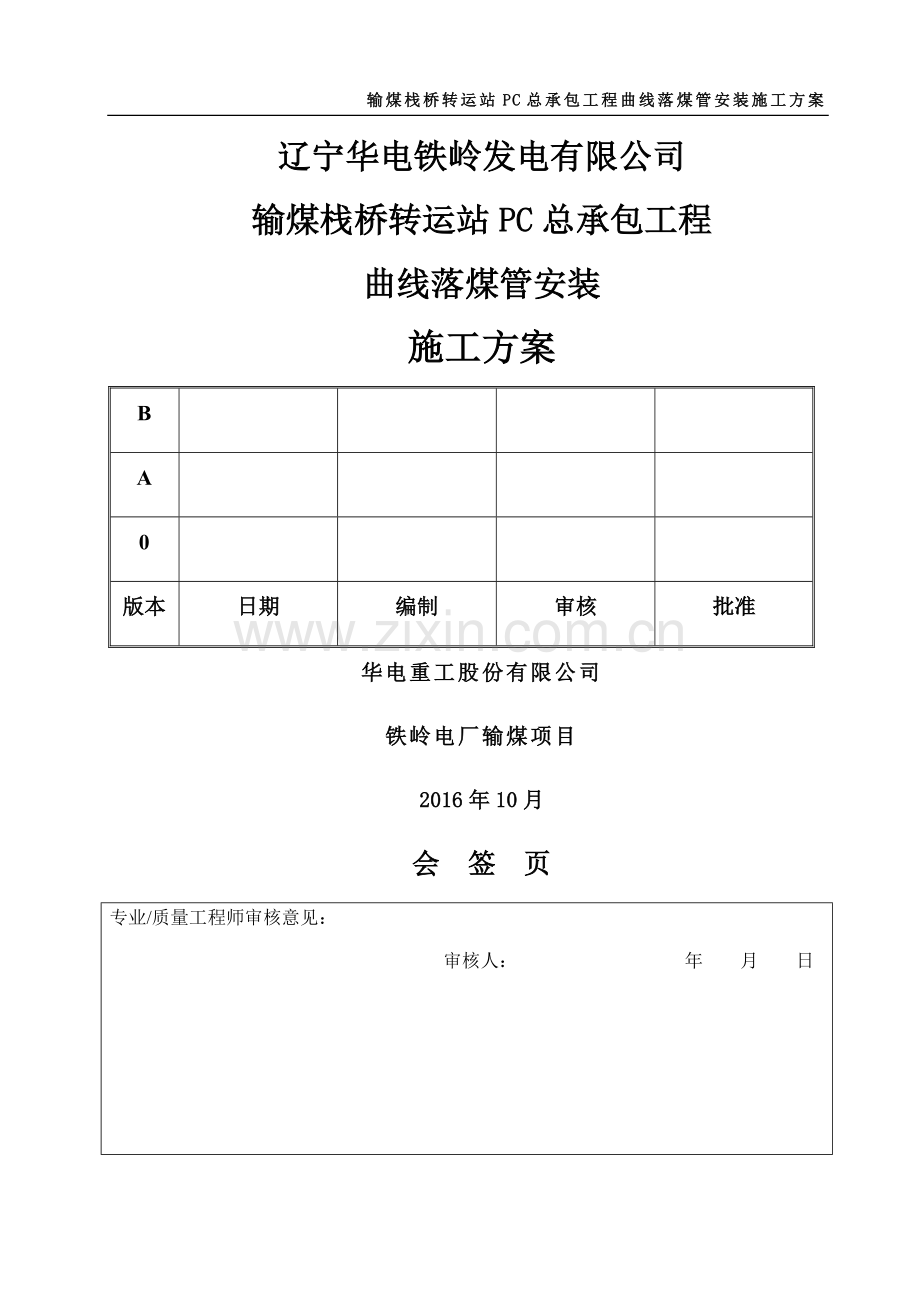

输煤栈桥转运站PC总承包工程曲线落煤管安装施工方案
辽宁华电铁岭发电有限公司
输煤栈桥转运站PC总承包工程
曲线落煤管安装
施工方案
B

A

0

版本
日期
编制
审核
批准
华电重工股份有限公司
铁岭电厂输煤项目
2016年10月

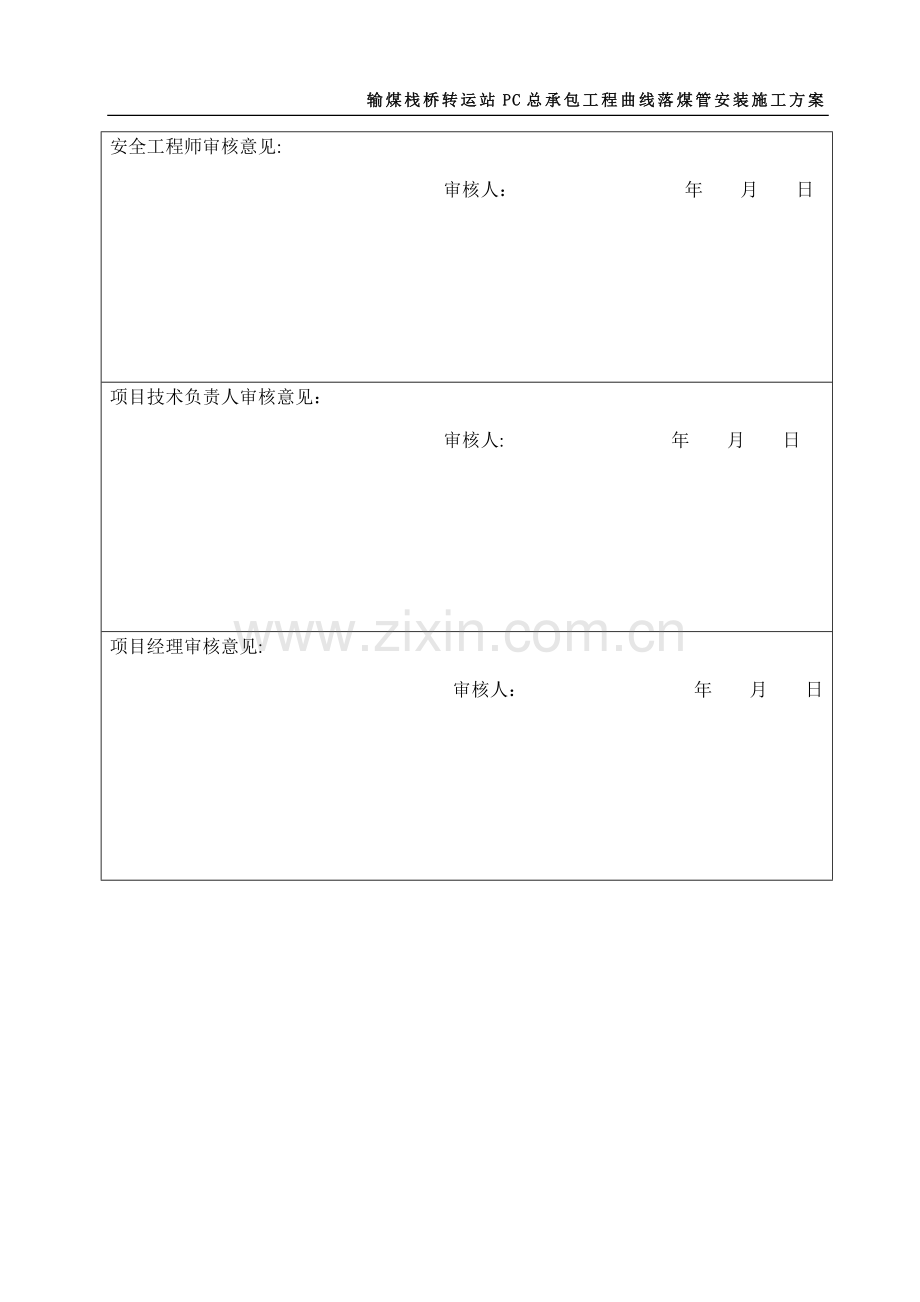

会 签 页
专业/质量工程师审核意见：
审核人： 年 月 日
安全工程师审核意见:
审核人： 年 月 日
项目技术负责人审核意见：
审核人: 年 月 日
项目经理审核意见:
审核人： 年 月 日

目 录
1 编制依据1
2 工程概况1
3 安装人员组织机构设置1
4 工程主要机械设备2
5施工特点、难点3
6施工部署3
7雨季施工措施3
8施工安全保证措施4
9施工质量保证措施6
10应急管理7
11环境保护、文明施工10
12汽车吊性能表11

1 编制依据
1。1甲方提供的施工图
1.2《钢结构工程施工及验收规范》GB50205-2001
1。3《火电施工质量检验评定标准》
1。4《冶金建筑工程施工质量验收规范》YB4147-2006
1。5《电力建设安全工作规程（第1部分：火力发电厂）》DL5009.1—2014
1。6《建筑钢结构焊接技术标准》JGJ81-2002
1。7《电力建设文明施工考核标准》
1。8《电力建设安全健康与环境管理规定》
1。9《电力建设施工质量验收及评价规程》第一部分：DL/T5210。1-2012
1.10《钢筋焊接及验收规程》JGJ18—2012
1.11国家及电力行业现行法律、法规、条例、规范、规程、标准
1。12《钢结构高强度螺栓的设计、施工及验收规程》GB JGJ82—91
1。13 起重吊装作业规程JG276-2012
1。14吊车性能参数表(后附)
2 工程概况
曲线落煤管工程位于T—3转运站一套，及T-4转运站一套.T—3转运站一套总要是承担两处落煤任务,分别是Cg—5AB皮带机煤落到Cg-6AB皮带机用于一期锅炉、Cg—5AB皮带机煤落入二期Cg—3AB皮带机用于二期锅炉发电。T-4转运站曲线落煤管任务为Cg-6AB皮带机的煤落入一期Cg—3AB.
3 安装人员组织机构设置
本工程负责人
丁长明

技术负责人
倪建国
施工负责人
吴佳泽

质检员
许亚兵
安全员
苏建兵
电工
马建飞
安装组
刑中伟

4 工程主要机械设备
设备名称
型号
单位
数量
汽车吊
25T
台
1
钢丝绳
Φ24
米
200
钢丝绳
Φ32
米
100
钢丝绳
Φ43
米
32
卸扣
20T
个
10
卸扣
30T
个
6
卸扣
50T
个
4
手拉葫芦
10T
个
24
手拉葫芦
5T
个
20
橇棍
1。5M
根
8
橇棍
0.5M
根
8
水平仪
DS3
台
1
经纬仪
J2
台
2
水平尺
400
把
2
吊篮

个
4
油顶
20吨
个
4
5施工特点、难点
5。1本工程位于Tg-3及T4转运站一层、二层、三层，目前土建专业正在施工墙体砌筑工程,施工场地狭小。
5。2皮带机立柱及中间架已施工完毕，落煤管的管道要跨过皮带机中间架另一侧去,给倒料增加了困难.
5。3转运站中的单轨吊未施工、设备中耐磨部位处的耐磨板已经施工完毕，设备部件倒运过程中危险性高，施工难度较大，施工周期较长。
6施工部署
6。1 施工方法：
施工准备-—基础验收-—材料、设备倒运——管道拼装——螺栓安装--支架焊接——平台安装—-缓冲床安装—-验收交工
7雨季施工措施
7。1雨天过后，应对架体及时检查和维护管理,并对现场所有电源进行检查.
7。2下雨时，停止与电有关的施工作业，吊车停止运行。对现场排水设施进行巡检，发现积水及时疏通清理。
8施工安全保证措施
8.1安全管理体系
为保证吊装过程的安全,我们将在现场建立吊装领导小组，由项目经理任组长，项目部施工负责人、技术负责人、安全负责人、班组长、技术员和班组兼职安全员等组成。
本工程负责人
丁长明

施工负责人
吴佳泽
技术负责人
倪建国

铆焊组长
邢忠伟
技术员
邬铁山
安全员
苏建兵

8。2 贯彻“安全第一、预防为主、综合治理”的方针，认真执行国家有关安全生产法律法规,遵守业主和当地主管部门的有关安全制度、规范并接受其安全生产监督。
8.3进入施工现场的人员必须戴安全帽、穿防滑鞋，电工、电焊工应穿绝缘鞋，高空作业必须系好安全带。
8。4 施工前对所有施工人员进行安全技术交底.
8。5 施工现场设专职安全员进行现场安全措施的落实与监督管理,对现场施工人员、现场机械设备及现场用电进行统一管理。要求参加施工的特殊工种作业人员必须是经过培训,持证上岗。
8.6 施工人员作业前应对使用的工具、机具、设备进行检查，安全装置齐全有效。
8.7 施工现场的机电设备、闸箱、电焊机，应有可靠的防雨措施.电器操作必须由专业人员进行，严禁非专业人员操作。电焊机使用严格安全操作规程,一次线不得超过5m，二次线不能破皮裸露。
8。8 搞好安全用电，所有用电设备的拆除及现场照明均由专业电工担任，使用的电动工具，必须安装漏电保护器。
8.9 做好“三宝、四口、五临边”的安全防护工作,现场各类孔洞,临边必须有防护措施。
8.10 司机、指挥、起重吊装、运输、电焊、架子工等特种作业人员须持证上岗.
8。11 起重工每上班之前,应检查起重机具,钢丝绳、吊环等，确保安全可靠。
8。12 起吊重物时，要对重物经过区域进行清场，防止高空坠物伤人，吊装区域必须设有显著的标志，并禁止无关人员入内。
8。13 汽车吊摆脚必须牢靠，由起重工与司机共同进行检查后，方可起吊重物。汽车吊车司机、起重工指挥坚决“十不准吊”的原则。
8。14 在开工前和使用中应对起重机械的性能进行检查,严格按规定的起重性能进行作业,吊装构件时设专人统一指挥协调。
8。15操作面应有可靠的架台、护身，经检查无误，进行操作.构件绑扎方法正确，吊点处应有防滑措施,高空作业应带工具袋,以防坠物伤人，禁止随便放置。
8.16 结构件不固定不准松钩，吊索靠棱处时加护套。
8.17 六级及以上大风、大雪、大雨及浓雾等恶劣天气，禁止高空作业。
8。18 起重机司机应和起重工密切配合，严格执行起重机械“十不吊”规定。
8.19 进行电、气焊时，必须使用面罩和护镜,严禁使用漏电、漏气的设备，火线及接地线均应完整，不得用铁棒等物代替接地线或固定接地点.
8.20安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要及时恢复,安全员要认真检查.
9施工质量保证措施
9.1 质量体系
本工程负责人
丁长明

技术负责人
倪建国
施工负责人
吴佳泽

质检员
徐亚兵
铆焊组长
邢忠伟

9.2 各施工人员要认真学习图纸和相关技术文件,明确质量标准和技术要求，及早发现问题，及时与主管技术人员沟通，未经许可,不得擅自变改图纸尺寸和结构.
9.3 严肃认真地执行工艺纪律,未征得技术人员同意，任何人员不得随意更改所定技术工艺。
9.4 做好质量问题的预测工作，将可能出现的质量问题尽早预测出来，有效地加以预防，消除质量隐患。
9。5 严格按照设计要求,《钢结构工程施工质量验收规范》( GB50205—2001）逐级进行技术交底,精心组织施工。
9。6 认真执行质量责任制,明确各级质量责任人，制定完善的各项质量管理制度，并严格遵照执行.实行质量奖罚制度,坚持“谁施工,谁负责质量”，在施工部位打上操作者的编号，以便明确质量责任。奖罚分明，增强质量意识。
9.7认真做好技术交底工作.施工前应逐级进行书面技术交底，技术交底中除说明施工方法，技术操作要领外，必须明确质量标准及质量要求。
9.8 认真按照ISO9001:2000标准进行管理,技术资料和检评资料要随工程进度及时填写、收集和上报。
9.9 严把构件质量关，设专人负责各级质量验收，并认真做好记录,尤其是重要部位,要做到100%检查。
9。10 特殊工种，坚持“持证上岗”制度。
8。11加强计量管理，统一计量器具。定期对施工中使用的仪器、仪表进行校正和检验，施工中应统一使用检定的钢盘尺。
10应急管理
10.1 现场危险性较大分部分项工程及施工现场易发生重大事故的部位
A:高空坠落事故
B：倾覆事故
C：机械伤害
D：触电事故
10.2 应急准备和响应组织准备
10。2。1 目的：为了保护本企业从业人员在经营活动中的身体健康和生命安全，保证本企业在出现生产安全事故时，能够及时进行应急救援，从而最大限度地降低生产安全事故给本企业及本企业员工所造成的损失,成立公司生产安全事故应急救援小组.
10.2。2 适用于所在公司内部实行生产经营活动的部门及个人.
10.3、施工现场生产安全应急救援小组
负责人职位
工作职责
备注
项目经理
主持施工现场全面工作

技术负责人
负责组织应急救援协调指挥工作

安 全 员
负责应急救援实施工作

技术,质检，材料员等
参与应急救援实施工作

10.4 生产安全事故应急救援组织成员经培训,掌握并且具备现场救援救护的基本技能,施工现场生产安全应急救援小组必须配备相应的急救器材和设备。小组每年进行1—2次应急救援演习和对急救器材设备的日常维修、保养，从而保证应急救援时正常运转。
10.5 生产安全事故应急救援程序:
项目部建立安全值班制度，设值班电话并保证24小时轮流值班.
如发生产安全事故立即上报，具体上报程序如下：
现场第一发现人——现场值班人员——现场应急救援小组组长—-公司值班人员—-公司生产安全事故应急救援小组——向上级部门报告.
生产安全事故发生后，应急救援组织立即启动如下应急救援程序:
现场发现人:向现场值班人员报告
现场值班人员:控制事态保护现场组织抢救，疏导人员。
现场应急救援小组组长：组织组员进行现场急救，组织车辆保证道路畅通，送往医院。
公司值班人员 :了解事故及伤亡人员情况
公司生产安全应急救援小组:了解事故及伤亡人员各简况及采取的措施，成立生产安全事故临时指挥小组，进行善后处理事故调查，预防事故发生措施的落实.并上报上级部门
10。6 应急救援小组职责：
10.6。1组织检查各施工现场及其它生产部门的安全隐患，落实各项安全生产责任制，贯彻执行各项安全防范措施及各种安全管理制度。
10。6。2进行教育培训，使小组成员掌握应急救援的基本常识，同时具备安全生产管理相应的素质水平，小组成员定期对职工进行安全生产教育,提高职工安全生产技能和安全生产素质。
10。6.3制定生产安全应急救援预案，制定安全技术措施并组织实施，确定企业和现场的安全防范和应急救援重点，有针对性的进行检查、验收、监控和危险预测.
10。7 施工现场的应急处理设备和设施管理
（一）应急电话
1）应急电话的安装要求
工地应安装电话，无条件安装电话的工地应配置移动电话。电话可安装于办公室、值班室、警卫室内。在室外附近张贴119电话的安全提示标志，以便现场人员都了解，在应急时能快捷地找到电话拨打报警求救.电话一般应放在室内临现场通道的窗扇附近，电话机旁应张贴常用紧急急用查询电话和工地主要负责人和上级单位的联络电话,以便在节假日、夜间等情况下使用，房间无人上锁，有紧急情况无法开锁时,可击碎窗玻璃,便可以向有关部门、单位、人员拨打电话报警求救。
2)应急电话的正确使用
为合理安排施工,事先拨打气象专用电话,了解气候情况拨打电话121，掌握近期和中长期气候，以便采取针对性措施组织施工，既有利于生产又有利于工程的质量和安全.工伤事故现场重病人枪救应拨打120救护电话,请医疗单位急救。火警、火灾事故应拨打119火警电话,请消防部门急救.发生抢劫、偷盗、斗殴等情况应拨打报警电话110，向公安部门报警。煤气管道设备急修，自来水报修、供电报修，以及向上级单位汇报情况争取支持,都可以通过应急电话达到方便快捷的目的。在施工过程中保证通讯的畅通，以及正确利用好电话通讯工具，可以为现场事故应急处理发挥很大作用。
3)电话报救须知
火警：119 医疗急救：120 匪警:110
拨打电话时要尽量说清楚以下几件事:
（1)说明伤情（病情、火情、案情）和已经采取了些什么措施，以便让救护人员事先做好急救的准备。
（1）讲清楚伤者(事故）发生在什么地方,什么路几号、靠近什么路口、附近有什么特征。
(3)说明报救者单位、姓名（或事故地）的电话或传呼机或传呼电话号码以便救护车（消防车、警车）找不到所报地方时，随时通过电话通讯联系。基本打完报救电话后，应问接报人员还有什么问题不清楚，如无问题才能挂断电话。通完电话后，应派人在现场外等候接应救护车,同时把救护车进工地现场的路上障碍及时予以清除，以利救护到达后，能及时进行抢救。
(二）急救箱
1）急救箱的配备
急救箱的配备应以简单和适用为原则,保证现场急救的基本需要，并可根据不同情况予以增减，定期检查补充，确保随时可供急救使用。
（1）器械敷料类
消毒注射器（或一次性针筒）、静脉辅液器、心内注射针头两个、血压计、听诊器、体温计、气管切开用具（包括大、小银制气管套管）张口器及舌钳、针灸针、止血带、止血钳、(大、小）剪刀、手术刀、氧气瓶（便携式）及流量计、无菌橡皮手套、无菌敷料、棉球、棉签、三角巾、绷带、胶布、夹板、别针、手电筒(电池)、保险刀、绷带、镊子、病史记录、处方。
（2）药物
肾上腺素、异丙基肾上素、阿托品、毒毛旋花子苷水、慢心律、异搏定、硝酸甘油、亚硝酸戊烷、西地兰、氨茶碱、洛贝林回苏灵咖啡因、尼可刹米、安定、异戊巴比妥钠、苯妥英钠、碳酸氢钠、乳酸钠、10％葡萄糖酸钙、维生素、止血敏、安洛血、10％葡萄糖、25％葡萄糖、生理盐水、氨水、乙醚、酒精、碘酒、o．1%新吉尔灭酊、高锰酸钾等。
11环境保护、文明施工
11。1 严格执行施工组织设计规定的各项文明施工保证措施。
11。2 施工场地要平整坚实且规划要合理，废料要及时回收整理。材料要分类堆放整齐，并要有明确标识。
11。3在施工区配置醒目的警示线，保证进入现场的人员获得足够的警示需要。施工现场要设有安全通道.
11.4 行车设专人操作并持证有证件。
11。5 切割机等噪音过大的设备只能白天使用。
11。6 施工中应遵守有关部门制定的卫生和健康规定，保持施工现场和所有工程施工区域的清洁。现场内设专人打扫卫生、洒水，保持现场干净整洁,无扬尘。
11。7 构件应先除锈再涂漆，安装前保证构件表面没有灰尘等赃物.
11.8 施工人员严禁打闹、嬉戏或大声喧哗。
11。9 施工人员要配备相应的劳保用品。
11。10 在施工环境比较恶劣的场所要给施工人员配备相应的护具.
11。11 施工完毕，应及时清理现场，恢复被破坏的场所，生活及生产垃圾必须清理干净，不得污染环境。
12汽车吊性能表
施工人力安排计划
序号
职务/工种
人数
备注
1
施工负责人
1
管理人员
2
技术负责人
1
管理人员
3
专职质检员
1
管理人员
4
兼职质检员
1

5
专职安全员
1
管理人员
6
兼职安全员
2

7
材料员
1
管理人员
8
电工
1

9
安装班组长
1

10
起重工
1

11
电焊工
2

13
安装工
6

15
合计
19

施工区域总平面布置图
13
