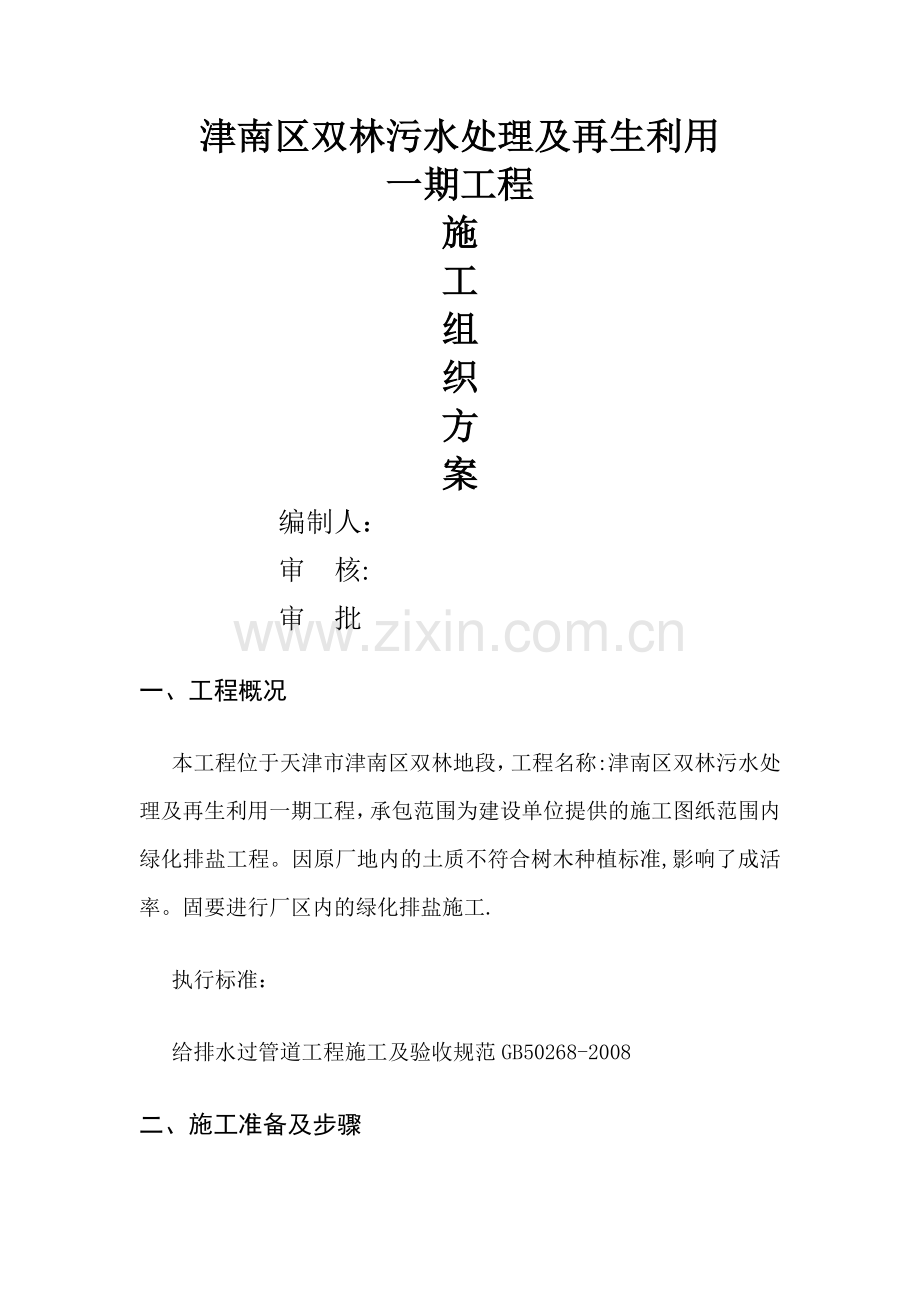

津南区双林污水处理及再生利用
一期工程
施
工
组
织
方
案
编制人：
审 核:
审 批
一、工程概况
本工程位于天津市津南区双林地段，工程名称:津南区双林污水处理及再生利用一期工程，承包范围为建设单位提供的施工图纸范围内绿化排盐工程。因原厂地内的土质不符合树木种植标准,影响了成活率。固要进行厂区内的绿化排盐施工.
执行标准：
给排水过管道工程施工及验收规范GB50268-2008
二、施工准备及步骤
1排盐材料:
排盐系统施工的质量决定着绿地排水、排盐和防止地下盐分上浸的效果，是实现盐碱地绿化工程质量创优的基本技术保障.
1.1、 排盐管道材料
本工程的排盐管道主要包括dn60双螺纹渗管、dn110双壁波纹管；管道的选择应符合图纸设计标准,具体要求如下：
（1)、要选择管材外观光滑,质地细腻，无毛刺,无节瘤的管材.
（2)、排盐管不得露天堆放,要离开热源不小于2米，存放期不得超过半年.
(3)、不得采用过期管、变形管、受损管。
1.2、淋层材料
淋层材料采用不含石粉的净石屑，选购材质时要大小均匀,无杂质无污染。因现场施工道路的影响,故此石屑进场采用小型运输车,将石屑直接运输至所需的绿化槽底分散堆放,以利用施工人员铺设淋层。
1、 施工方法
2。1、清整沟槽及铺筑垫层
（1）、在土方工程的基础上，先进行槽底的平整夯实，并按照图纸要求用白灰将排盐管线路和检查井位置放线定位
(2）、根据排盐管沟的长度合理安排人工机械开挖管沟，所挖出的土方采堆积在沟槽附近。
(3)、渗水管沟槽成倒梯形，宽度,深度按设计要求，dn60双螺纹渗管起始端沟深不少于20cm，管沟按0。2％坡度逐步加深，沟宽为下底不少于30cm,上口不少于40cm,槽底泛水坡向排水井。
（4)、dn110双壁波纹排盐汇水管管沟按设计要求开挖,开挖后的沟槽应该按设计留有坡度，并将沟底整平夯实。
（5）、沟槽均满足设计要求后将沟底平铺12cm厚石屑垫层，垫层应由管沟起始端按0。2％坡度坡向排盐汇水管或检查井.
2.2、铺装排盐管
施工程序：定位放线挖盲管沟石屑垫层铺设（形成0。1％—0.3％的坡度）盲管铺设（坡度0.1%-0。3%）沟槽回填。
在铺设排盐管前，先将检查井按图纸要求砌好，水泥砂浆抹面,并留好于排盐管的接口。排盐管的铺装要直平，转弯半径及泛水坡度要求严格执行图纸要求。排盐管铺设时先按照排水坡向及标高，用水准仪从排水出口开始,每10M测定一点,定出排盐管管底标高,泛水坡度不小于0.2％。排盐管的铺设均要保证在淋层的范围内，不得超出淋层。当一处排盐距离过长而需两根排盐管连接时，需使用与排盐管径相一致的UPVC直通接头连接，搭接长度不少于10CM，并用耐腐蚀材料固定。
排盐管铺设完成后,进行管沟回填，回填填充物可采用液态渣。回填先从管底与基础接合部位开始，排盐管管身两侧同时对称分层回填并夯实,压实系数大于90％，每层回填厚度不超过20cm,直到管顶以上与基槽持平,基槽回填完毕，要铺设单层无纺布，以防止细小的物质混入填充物中，导致排盐管被堵，无纺布应宽于基槽每侧约20cm。
2。3、铺设淋层
淋层材料铺设时，先铺排盐管沟的底部,待排盐管沟铺设完成后再一并铺设到设计厚度要求。淋层铺设要均匀一致，淋层厚度严格执行施工图标准。
在整个施工过程中要确保排盐管全套工程的完好无损及石子层厚度均匀、平整.故此铺设石屑淋水层采用人工结合小推车的形式铺设，以减少机械和大型运输车辆对绿化槽底的破坏，石屑进场采用小型运输车，将石屑直接运输至所需的绿化槽底分散堆放，以利于施工人员铺设淋层。
