三层框架结构办公楼施工组织设计.docx

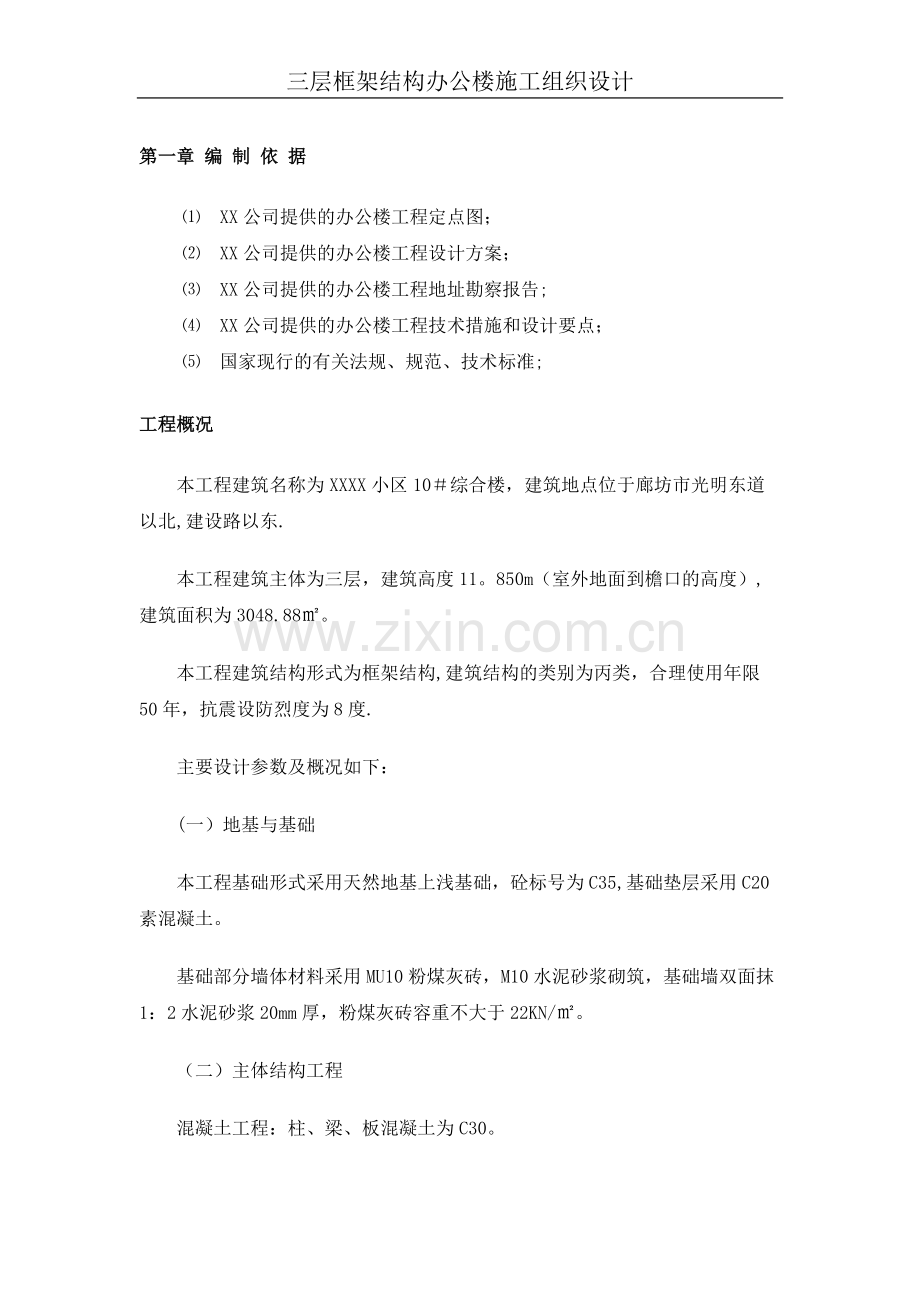

三层框架结构办公楼施工组织设计第一章 编 制 依 据 XX公司提供的办公楼工程定点图； XX公司提供的办公楼工程设计方案； XX公司提供的办公楼工程地址勘察报告; XX公司提供的办公楼工程技术措施和设计要点； 国家现行的有关法规、规范、技术标准;工程概况本工程建筑名称为XXXX小区10综合楼，建筑地点位于廊坊市光明东道以北,建设路以东.本工程建筑主体为三层，建筑高度11。850m（室外地面到檐口的高度）,建筑面积为3048.88。本工程建筑结构形式为框架结构,建筑结构的类别为丙类，合理使用年限50年，抗震设防烈度为8度.主要设计参数及概况如下：(一）地基与基础本工程基础形式采用天然地基上浅基础，砼标号为C35,基础垫层采用C20素混凝土。 基础部分墙体材料采用MU10粉煤灰砖，M10水泥砂浆砌筑，基础墙双面抹1：2水泥砂浆20mm厚，粉煤灰砖容重不大于22KN/。（二）主体结构工程混凝土工程：柱、梁、板混凝土为C30。砌体工程：0。000以上的墙体采用加气混凝土砌块,M7。5混合砂浆砌筑,加气混凝土砌块容重不大于8KN/. （三）装饰工程外墙采用乳胶漆墙面，内墙以水泥砂浆墙面为主,卫生间采用瓷砖墙面（有防水层）。(四）门窗工程1、所有外墙窗均为塑钢窗，5mm厚白色浮法玻璃（空气层厚度9mm）.2、门窗立樘位置，图纸无特别标明时，窗及门均立墙中。直接对外窗均为中空玻窗并加装活动横百页,遮阳设施甲方自理。外窗的抗风压和气密性需达到6级,水密性需达到2级。（五)节能工程1.墙体保温材料为水泥发泡板，墙面保温厚度为90mm。2.屋面保温材料为挤塑聚苯板,厚度为100mm。（六）防水工程1.墙基防潮:底层所有墙体均须进行防潮处理，未设钢筋混凝土自防水处做水泥砂浆。当室内地坪出现高差或室内地坪低于室外地坪时，不仅在两到地坪出的墙身内做两到水平防潮层，而且应对有高差部分的墙体做垂直防潮.2.屋面防水等级为二级。防水层采用2mm厚SBS改性沥青防水卷材，其合理使用年限为15年。第一章、 使用国家及地方规范清单 工程测量规范(GB50026-93）; 地基与基础工程施工及质量验收规范(GB502022002); 砌体工程施工及质量验收规范（GB502032002）； 砼结构工程施工及质量验收规范(GB502042002）； 泵送混凝土施工技术规程(JGJ/T1095）; 屋面工程技术规范（GB502072002）； 地下防水工程施工及验收规范（GB502082002）; 建筑地面工程施工及验收规范(GB50209-2002）； 钢筋砼高层建筑结构设计与施工规程（JGJ3-2002）； （10） 建筑施工安全检查标准（JGJ5999)；（11） 施工现场临时用电安全技术规范(JGJ462005)；（12） 钢筋焊接及验收规范(JGJ182003)；（13） 建筑给水排水及采暖工程质量验收规范(GB502422002)； (14）国家建筑标准设计图集（11G101-1,2，3）(15）公共建筑节能设计标准（GB501892005)；（16）建筑外门窗气密、水密、抗风压性能分级及检测方法（GB/T7106-2008）；（17）建筑幕墙（GB/T210862007）；（18）河北省民用建筑工程施工图设计文件(节能专篇）编制深度规定。第二章、 施工部署及施工方法21 部署原则实际特点，特确定如下部署原则: 根据本工程既定的质量和工期目标，结合工程特点进行分解,确定各阶段目标。在各阶段中明确主导工序和重点环节，有针对性的制定相应的技术管理和施工等保证措施，落实专人跟踪管理,项目经理重点监控.加强施工过程中的动态管理，合理安排劳动力和施工设备的投入，在确保每道工序工程质量的前提下，立足抢时间,争速度，科学的组织流水及交叉施工，严格劳动纪律，严肃施工调度命令，有计划、有目标的严格管理分包单位，严格控制关键工序的施工工期,确保按期、优质、高效地完成工程施工任务。22 施工顺序及施工阶段的划分1、施工顺序：针对工程的实际情况,按先结构后建筑，先主体后附属,从下到上的施工顺序进行施工，为确保施工工期,部分施工工序之间计划进行交叉施工。主要施工顺序如下：主体结构工程的施工,包括主体钢筋砼结构、砖砌体、屋顶结构的施工等。初步装饰施工,分阶段及时插入。2、根据工程特点，将本工程的施工分为四个施工阶段，其中安装工程穿插到各施工阶段中。基础施工阶段:0。00以下工作，砼底板、地下钢筋砼结构、主体结构施工阶段；内外装修施工阶段;室外扫尾工程施工阶段:包括室外的各种配套项目施工。 2施工段的划分 根据工程的实际情况,根据工作量、轴线等科学合理划分施工段。结构层施工1。1 标准层：测点放线复核施工缝处理柱墙扎筋、预埋、预留孔洞验收柱墙支模支梁板模扎梁板钢筋、预埋、预留孔洞验收砼整体浇筑养护. 1.2 砖砌体施工：清理放线砌墙体，墙内埋管竖向管线安装竖管试压保温砌竖井墙体. 外装饰: 内装饰：结构处理放线贴灰饼冲筋立门、窗框各类管道水平安装管道试压墙面抹灰地面清理做地面安装门窗小五金调试清理交工。2.2 外装饰:预埋件整理弹线安装塑钢窗框墙面抹灰外墙涂料安装玻璃嵌缝和防水处理。3、屋面工程（见主要技术措施及要点）23 测量控制及放线采用井字型布孔法，从第二层起使用激光铅垂仪进行垂直线控制，引测到楼层之后拉通线弹线放样.放样采用经纬仪正、倒镜测点,0。000之后布置激光铅垂测点,中间留两个引测点,以便校核。高程控制以地面稳固处设点作水准基准点，随着楼层的升高，采用悬挂钢尺传递法进行测量，每层设标高传递点，并通过地面经纬仪验证。楼层标高用水准仪测量。第三章、 劳动力计划及主要施工机械计划31 施工机械设备计划施工机械设备是施工现场人、材、机三大投入的重要组成部分，施工机械配备的合理与否，直接影响着进度计划的实施、劳动力的投入及成本的降低，特别是垂直运输的配备更与工程的施工进度密切相关.为了确保本工程的进度计划得以实施，并尽可能的缩短工期，减少劳动力的投入和降低成本，根据本工程的实际特点和建设方的工期要求,本公司对施工机械的周密安排如下：重解决垂直运输机械,根据设计单位提供的设计图纸及图纸上建筑物的细部尺寸,为确保工程的进度与质量，采用小翻斗车、手推车完成级配砂石的场内运输,垂直运输计划配备一座升降机，也为确保材料及垃圾的及时清运，少量材料可由人工直接搬运。其它机具设备主要包括钢筋制作机械、木工机械、砼施工机械，砂浆搅拌机械等，详细的施工机械设备清单见表拟投入的主要施工机械设备表。拟投入的主要施工机械设备表序号机械或设备名称型号规格数量额定功率(千瓦）生产能力备注1砼搅拌机JZC750115KW37。5 m3/h2吊车UJ32512.8KW19m3/h3电焊机BX300323。4KW4钢筋调直机GT58/413.5KW6105钢筋切断机GJ54012。5KW6406插入式振动器HZ6970A21。5KW7平板式振动器PZ-5011。5KW8木工平刨MB104313KW9木工圆盘锯MJ11413KW10钢筋弯曲机GJ5813.5 KW6-4011离心泵1/2B1712。2 KW32 投入本工程的检测仪器及设备本工程计量器具重点配备检查钢筋、模板、砼及装饰施工质量的检测及计量器具。进场时间计划在开工7天内分批进场,具体数量详见下表。检测仪器及设备表器具名称规格数量水准仪ATG11经纬仪DT110L1塞尺2角尺、直尺2钢卷尺50米、5米2小锤5磅秤1抗渗、抗压试模12水平尺333 劳动力投入计划劳动力配备计划说明：（1）本工程劳动力配备计划是根据招标文件提供的设计图纸、有关的预算定额、劳动定额和总进度计划编制的，主要反映工程所需各种技工、普工人数，它是项目部控制劳动力平衡、调配的主要依据.(2）为了确保本工程施工总进度计划目标的实现，达到保障施工进度和施工劳动力投入的需要，劳动力的投入按阶段配备,重点控制基础、主体工程、装饰工程、安装工程的劳力配备.基础及主体结构施工着重安排模板工、钢筋工和砼工的劳动力,原则上满足24小时作业的要求；初装饰工程首先要调配粉刷工，突出安装工、楼地面工和其它专业班组的组织。（3)安装工程在主体施工和粉刷施工时必须服从土建工程的工期安排，随着土建的速度和工作量的增减及时调动配备施工人员,做到决不影响土建工期。（4)为了确保主体工期，本工程必须能在模板施工中满足墙体、柱、楼梯、梁板各工序同时施工的人员分配，本公司直接参与施工的人员高峰时将达到50人左右，平均40人左右。第四章、 主要技术措施及施工要点41 脚手架施工方案 一、落地式钢管脚手架的搭设 脚手架的搭设在脚手架基础完成后再进行，脚手架的步高为1.8m,立杆纵、横向间距1.5m，离底部200mm处设置一道大、小横杆，以保持脚手架底部的整体性，架体立杆下设砼垫块或统浇60厚砼地面，并做好排水工作，防止架体下沉. 脚手架搭设时，先立立柱，立柱架设先立里侧立柱，后立外侧立柱，再进行大、小横杆的架设,再在其上铺设脚手板，做好固定件后再进行第二步脚手架. 连接杆的间距，其水平方向6000设一点,垂直方向每层设一点，可作矩形布置.外脚手架的断口处两端每步设置连接杆。连接杆用483.5mm的钢管,长度在600mm左右，一端用直角扣件与脚手架内侧立杆扣紧,另一端与埋入建筑物结构内的竖向钢管固定。连接件有适当的调整余地。连接点设在脚手架的立杆与大小横杆连接处附近，在第一步大横杆开始设置。 外架围护采用脚手片。脚手架的搭设完成后先进行自检,再经专职管理人员、搭架人员、共同检查验收,经验收合格后办妥脚手架验收手续，在脚手架醒目处挂上脚手架验收的合格标牌,方可投入使用。 二、下撑斜拉式槽钢悬挑式外挑脚手架搭设（1）基本要求用下撑斜拉式槽钢悬挑式外挑脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载，因此脚手架必须有足够的承载能力、刚度和稳定性，在施工过程中，在各种荷载作用下不发生失稳、倒塌。并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象,以确保安全.（2)受荷情况采用483。5钢管和扣件等构件的脚手架，立杆、大横杆和小横杆是主要受力杆件。剪撑、斜撑和连墙杆是保证脚手架整体铡度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。其中连墙杆还承受风荷载。扣件是脚手架组成整体的连接件和传力件。(3)脚手架的构造与搭设要求A、脚手工艺架立杆采用对接扣件连接，相邻两立杆接头应错开50cm，且不在同一步距内。纵向水平杆接长用对接扣件连接.上下相邻两根纵向水平杆接头错开50cm,同一步内两根纵向水平杠接头也应错开,并不在同一跨内.B、小横杆伸出外立杆连接点外1520cm,离外墙面10cm.C、脚手架纵向两端和转角处起，在脚手架外侧每隔69cm（水平距离）左右用斜杆搭成剪力撑，自下而上循序连序设置，斜杆用长钢管与脚手架底部成45-60度夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。D、外立杆里侧设1。2m高防护栏18cm高的拦脚板（可用两道水平负管紧贴外立杆内侧用扣件扣牢)。外侧全部设置密目安全网，用18铁丝捆绑上下两道水平钢管上。F、脚手架每隔4步，应在里立杆与墙面之间设统长安全竹片芭，支承在两根钢管上，用18铁丝同钢管捆牢，每块竹片笆捆绑点不小于4度.G、脚手架与主体结构必须采用钢性连接(钢管一端同主体结构预埋铁板电焊,另一端用扣件同立杆扣牢），不允许采用一顶一拉的柔性连接,连接杆应于墙面垂直，连墙杆与框架梁、柱中预埋件连接时，砼强度不宜低于15N/m2使用。H、扣件同杆件连接时紧固力在4445NM范围内，不得低于45NM或高于60NM .I、挑架底横管，必须与楼板上预埋16钢筋不电焊,焊缝长度60mm，焊缝高度3mm，预埋件16钢筋环锚固长度35d，并安入在楼板筋下面，同楼板筋用扎丝绑牢.三、门洞构造要求（1）洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点的距离不应大于150mm。(2）洞口两侧增设的横向支撑应伸出增设的斜杆端部;增设的短斜杆端部应增设一个安全扣件.四、脚手架地基与基础构造要求立柱下端应设底座或垫块，底座一般用1416的槽钢铺设应根据立柱传下的集中荷载对楼面结构进行验算.五、建筑出入口钢管脚手架搭设 建筑物出入口处采用平行弦桁架结构形式，并进行出入口处脚手架加固。在开口处的两侧采用双立杆，悬空立杆下端增设安全扣件,此处连接要紧密，每步都必须设置。出入口脚手架上方设双层防护棚,满铺竹笆,以保护出入人员的安全。六、脚手架搭设顺序1、按脚手架的柱距、排距要求进行放线、定位.2、杆件搭设顺序如下：放置纵向扫地杆立柱横向扫地杆第一步横向水平杆连墙件（或加抛撑)第二步横向水平杆.七、脚手架搭设注意事项1、垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空。2、搭设立柱时，外径不同的钢管严禁混用,相邻立柱的对接扣件不得在同一高度内，错开距离应符合构造要求。3、开始搭设立柱时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除.4、当搭至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后,应立即设置连墙件。5、封闭行脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定.6、双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于100mm.7、当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完后方可拆除。8、剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设，剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。9、对接扣件的开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。10、铺设脚手板时，应满铺、铺稳，靠墙一侧立墙面距离不应大于150mm。脚手板的探头应采用直径3。2mm的镀锌钢丝固定在支承杆上,在拐角、斜道平口处的脚手板，应与横向水平杆可靠连接,以放置滑动.11、栏杆和挡脚板应搭设在外排立柱的内侧,上栏杆上皮高度1。2m，中栏杆居中设置,挡脚板高度不应小于150mm。12、脚手架搭设完毕后,必须经有关部门验收后，方可投入使用。八、脚手架拆除要点1、划出工作区域，禁止行人进入。2、严格遵守拆除顺序,由上而下，后绑者先拆除,先绑者后拆除,一般先拆栏杆，脚手板，剪刀撑,而后拆小横杆，大横杆立杆等。3、统一指挥,上下呼应,动作协调，当解开与另一个人有关的结扣时，应先告知对方以防坠落。4、材料工具要用滑轮和绳索运送不得乱扔.5、连墙撑只能在拆到该层时才许拆除，严禁在拆架前先拆连墙撑6、拆除的构件应及时分类堆放，以便运输、保管。42 主体施工方法及技术措施421 模板工程模板采用木模板，钢管架作垂直水平支撑，各构件的模板工程应按以下要求施工.1。1支模顺序：搭简易脚手架安装柱、墙模板搭梁、板支撑排架安装梁模板安装平板模板检查、复核.1。2柱模板的安装应符合以下要求:1.2.1 柱模板四个外角设置抱角大方，并用工具式钢卡具螺栓固定。1。2。2 柱的立模限位，采用焊接短钢筋限位的方法,严禁用砼方盘限位，以减少施工缝。1.2.3 模板在安装时，应吊直找正并检查梁口尺寸和标高，框架柱与框架柱之间的柱根互相顶牢，上部设置水平撑和剪刀撑互相拉结固定。1。2.4 柱模支撑，中间支撑应综合考虑剪力墙、楼板支撑组合成竖向横向结构式钢管网架作水平支撑，并设置剪刀撑，水平支撑与剪刀撑拉结固定。1。2。5 安装预拼好的柱模板,模板按柱子大小做成一面一片,其中一面的边带一个角模，就位后先用铅丝与主筋绑扎临时固定，用U型卡将两侧及上下模板边连接卡紧，安装完两边后再安装另外两面模板。1。2。6 由于采用泵送砼，砼流动性大，层高较高,对柱墙模板的侧压力较大，柱子每隔50cm50cm用2mm厚4cm宽板条式拉杆拉牢。1。2。7 安装前必须系好钢筋保护层,清除冲洗干净柱底松散砼。1。3梁模板安装应符合下列要求：1.3.1 为确保梁和柱交接处混凝土质量和构件截面尺寸,木工支模时，必须正确、牢固地拼装交接处模板，并在浇捣混凝土前对此部位模板安装质量作专项验收。1。3。2 梁下支撑采用双钢管支柱1000mm立柱中间加一道水平支撑.主次梁同时支模时,一般先支好主梁模板，经轴线标高检查校正无误后，加以固定，在主梁上留出安装次梁的缺口.1.3。3 大跨（4)深梁(高）600mm）安装，梁底应起拱1/1000-3/1000,同时宜绑扎好梁钢筋，垫好保护层，经检查合格后清除杂物，再安装梁侧模板，同时安上板条式拉杆。(如侧模安装穿墙螺栓,则梁钢筋可以在侧模安装后再扎筋）.1。4板模板安装应符合以下要求：1.4。1 按楼板平面尺寸拼接胶合板，并给予编号，以利上层标准层安装。1.4。2 根据楼面标高调整好立柱高度并安装好立柱和水平支撑,钢管间距为1m。1。4.3 板模拼接完毕应清理干净，同时处理好较大的拼缝,可在上面铺设油毛毡或胶带，同时涂刷隔离剂.1.5模板及支架设计的依据:1。5.1 计算模板及支架时应考虑下列荷载:1.5.1。1 模板及支架自重。1.5。1。2 新浇砼重量和钢筋重量。1。5。1。3 施工人员及施工设备的重量.1。5。1。4 倾倒和振捣砼时产生的荷载和新浇砼对模板的侧压力。1。5.2 模板及支架设计、安装必须符合下列规定：1。5。2。1 保证工程结构和构件的形状，尺寸和相互位置正确。1。5。2。2 具有足够的强度、刚度和稳定性.1.5。2。3 构造简单，装拆方便。1。5。2.4 模板接缝严密,不得漏浆.1。6模板保证质量的技术措施：1.6。1 所有梁、柱均由翻样给出模板排列图和排梁支撑图。经工地技术负责人审核后交班组施工，大截面梁、斜梁、异形柱应增细部构造大样图。1.6.2 柱、墙根部不得使用砼“方盘”，而采用“井”型“丁”形钢筋限位。1。6。3 模板使用前,应先进行筛选,对变形,翘曲超出规范的应予清除，不得使用.1。6。4 在板、柱模板底部均考虑留垃圾清理孔，以便冲洗湿润,浇灌前再封闭.1.7.5 模板安装完毕后,应派专业人员对轴线标高、尺寸、支撑系统，管卡螺栓、拉结螺栓进行全面的检查，浇捣过程中应派技术好的木工守模,发现问题及时整改和报告工地现场总施工或技术负责人。1.6。6 板脱模剂不得玷污钢筋和砼，如有玷污，应用水冲洗干净。1。7模板的拆除：1。7.1 拆模前应制定详细的作业指导书，由专职施工员和安全员对班组进行认真的技术交底,特别要注意安全操作.1。7.2 不承重模板应在砼强度能保证其表面及棱角不受损坏时，方可拆除。R1。2Mpa(夏季大约砼终凝后一天，冬季在砼终凝后二天）。1。7。3 梁底模:跨度L8M时 R75% 跨度L8M时 R=100%1。7。4 楼板模板R751。7.5 大拆模过程中，要注意先后次序,一般为先支后拆，后支先拆，如发现砼有影响结构安全的质量问题时，应停止拆除，并报技术负责人研究处理后再重新拆除。1.7。6 已拆除模板及其支架的结构应在砼达到设计强度后，才允许承受全部计算荷载，当施工荷载大于设计荷载时，应经研究加设临时支撑.1。7.7 模板拆除后,应将砼残渣，垃圾清理干净，重新刷隔离剂，分类别规格堆放整齐.1。8模板施工安全技术：1。8.1 工作前应先检查使用的工具是否牢固，板手等工具必须用绳链系挂在上,以免掉落伤人。工作时思想要集中，防止钉子扎脚和空中滑落。1.8。2 安装和拆除5m以上的模板,应搭脚手架,并设防护栏杆，防止上下在同一垂直面上操作.1。8。3 二人抬运模板时要相互配合，协同工作。传递模板、工具，应用运输工具或绳子系牢后升降，不得乱扔，模板装拆时，上、下应有人接应，模板及配件应随装拆随运送，严禁从高处掷下。也不得在脚手架上堆放大批模板等材料。1.8.4 拆除模板一般用长撬棍。人不许站在正在拆除的模板上，在拆除楼板模板时,要注意整块模板掉下伤人。422 钢筋工程2。1施工顺序:柱筋墙筋梁筋楼板筋插筋。2.2材料要求：2。2.1 所提供的钢筋必须有出厂合格证和试验报告单，同时需对进场材料按规范规定取样试验,合格后方可使用。2.2。2 在使用时严格按照设计的钢号、规格使用.需要代换时，应征得设计单位同意。2.3钢筋绑扎的质量要求与技术措施:2。3。1 钢筋绑扎前，应熟悉施工图纸,核对钢筋配料表和料牌，核对成品钢筋的钢种、直径、形状、尺寸和数量。如有错漏,应纠正增补。2.3.2 绑扎形式复杂的结构部位时，应研究好钢筋穿插就位的顺序及与模板等其他专业的配合先后次序，以减少绑扎困难。2。3.3 绑扎时应注意相邻绑扎点的铁丝成八字形,以免歪斜变形。2。3.4 梁的纵向受力钢筋采用双层排列时,两排钢筋之间应按以直径25mm或25mm以上的短钢筋，以保证其设计距离正确.2。3。5 楼板双层钢筋网,上、下两层钢筋网之间应设置钢筋撑脚，撑脚用12钢筋，每隔500mm设置一个.墙壁钢筋网之间按设计要求的撑筋固定，相互错开排列，以保证双排钢筋间距正确.2。3。6 柱、梁箍筋应与主筋垂直,柱、箍筋的接头应交叉而置在四角纵向钢筋上,梁箍筋应交错布置在架立钢筋受压区位置上,箍筋转角与纵向钢筋的交叉点应扎牢,箍筋的平直部分与纵向钢筋的交驻点可间隔扎牢，以防骨架歪斜.箍筋的弯钢平直长度符合设计要求，墙体拉结筋采用建筑强力胶。2.3。7 板、次梁与主梁交叉时，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下,框架梁的钢筋应放在柱的纵向钢筋内侧。同时要注意梁顶面主筋的净距要大于30mm,以利于灌注砼.板上第一根钢筋应绑扎在梁边出来50mm处。2.3。8 钢筋的保护层用不同厚度的水泥砂浆垫块垫起。2。3。9 钢筋的搭接长度和焊接长度都应符合设计及规范要求，任何接头都应相互错开，且在同一截面内接头数量不得大于钢筋数量的50，按设计要求,柱筋每次截断不超过4根,接头距钢筋弯折处10d,且不宜位于构件最大弯矩处。2。3.10 划出钢筋位置线：平板或墙板的钢筋,在模板上划线，柱的箍筋在两根对角线主筋上划点。梁的箍筋,则在架立筋上划点。复杂的梁柱节点位置施工前必须放在样。2。3。11 砼浇捣过程中，应派专人看筋，如发现松动，移位，保护层不符均应及时修整。2。4钢筋焊接安全技术凡直径在18mm25mm钢筋均采用电渣压力焊接接头。基础、基础梁采用锥螺纹接头,其它采用绑扎接头.2。4。1 大量焊接时，焊接变压器不得超负荷,变压器升温不得超过60,为此要特别注意遵守焊机暂载率和持续率规定,以免过分发热而损坏.2。4.2 对焊时，必须开放冷却水,焊机出水温度不得超过40,排水量应符合要求，天冷时应放尽焊机内存水，以免冻塞.2。4。3 对焊机闪光区域内,须设铁皮挡隔。焊接时禁止其他人员停留在闪光范围内，以防火花烫伤。焊机工作范围内，严禁堆放易燃品，以免引起火灾,焊工应立在干木垫上。2.4.4 焊接过程中，如焊机发生不正常响声,冷却系统堵塞或漏水，变压器绝缘电阻过小，导线破裂，漏电等,均应进行抢修.2.4.5 为了避免影响三相电路中其他三相用电设备的下沉运转,焊机最好设有单独的供电系统。423 砼工程本工程砼采用商品泵送砼。3。1材料选用3。1。1 水泥选用42.5R及以上标号的普通硅酸盐水泥,水泥应有出厂合格证及试验报告，不得使用小窑水泥。3。1.2 砂、石料：砂采用中砂，含泥量不超过2，有害杂质不超过1%，石子采用分级碎石，最大粒径2.5cm,级配合理，含泥量不超过1%。砂、石取样试验应符合规范规定。3.1.3 水：选用洁净的自来水。3.1。4 外加料、外加剂:掺入粉煤灰、高效减水剂等,掺入数量符合规定要求。3。1.5 合理选用砼级配，配比由乙方与监理单位协商后确定，选用配比应有试验级配单. 3。2 浇捣方法：每一层结构的柱、梁、板的砼,由西到东,一次连续浇捣，布料水平管随浇随拆。3.3 工程采用一泵一布，布料软管长约5m,布料杆可转臂作360度回转。配备四台插入式振动器，一台平板式振动器（另配备用插入式振动器3台，平板式振动器1台)。3。4砼泵送3。4。1 砼的供应必须保证砼泵能连续工作，泵送间隙不得超过1小时,泵送时，受料斗内应经常有足够的砼,防止吸入空气形成阻塞。3.4。2 泵管安装宜直,转弯宜缓,接头要严密,防止漏气、阻塞，泵送前应用适量的水泥砂浆润滑管道。3。4.3 泵管安装垂直管与水平管之比一般应小于2,利用水平管中砼拌合物与输送管壁间的摩阻力来平衡逆流压力。当基础施工向下配管时，出口水平管长度应大于5倍以上落差高度，且宜在下弯处设置排气阀。3.4.4 泵送操作人员由公司委派,并应进行严格培训，取得劳动局颁发的合格证后方准上岗操作。3.4。5 泵送前应检查泵机的转向阀门是否密封良好，其间隙应保持在允许范围内，使水泥浆的回流降低到最低限度。当检查发现偏差时,应用耐磨焊条进行补焊。3.4.6 泵送前，先开机用水湿润整个管道,而后送入水泥浆或水泥砂浆，使输送管道壁处于充分润湿状态，再开始泵送砼.3.4。7 泵送开始时，要注意观察砼的液压表和各部位工作状态。一般在泵的出口处（即Y型管和锥管内）,最易发生堵塞现象.如遇堵塞，应将泵机立即反转运行，使泵出口处堵塞分离的砼能回流到料斗内，将它搅拌后再进行泵送。若反复3-4次,仍不见效时，应停泵拆管，清除堵塞部分的砼，待清理完毕后，重新安装管道再进行泵送。3.4。8 砼应保持连续供应，以确保泵送继续进行,尽可能防止停歇，万一不能连续供料，宁可放慢泵送速度，以保证连续泵送。当发生供应脱节不能连续泵送时，泵机不能停止工作,应每隔4-5min使泵正,反转两个冲程。把料从管道内抽回重新拌合，再泵入管道,以免管道内拌合料结块或沉淀.同时开动料斗内的搅拌器，搅拌34转,防止砼离析，但不宜连续进行搅拌。如果泵送停歇超过45min或砼离析时,应立即用压力水或其他方法排除管道内的砼，经清洗干净后重新泵送.3。4。9 在泵送砼时,应使料斗内继续保持一定量的砼，如料斗内剩余的砼降低到200mm以下，则易吸入空气,致使转换开关阀间造成砼逆流，形成堵塞,则需将泵机反转，把砼倒回料斗,除去空气后再正转泵送。3。4.10 在泵送时，应每2h换一次水洗槽里的脏水，并检查泵缸的行程，如有变化应及时调整。活塞的行程应根据机械性能按需要予以确定。为了减少缸内壁不均匀磨损和闸阀磨损,一般以开动长行程为宜.3.4。11 泵送时，应随时观察泵送效果，若喷出砼象一根柔软的柱子，直径微微放粗，石子不露出，并不散开，证明泵送效果尚佳，若喷出一半就散开,说明和易性不好，喷到地面时砂浆飞溅严重，说明坍落度应再小些.3。4.12 在高温条件下施工,应在水平输送管上覆盖两层湿草帘,以防直接日晒,并要求每隔一定时间洒水润湿，这样能使管道内的砼不至于吸收大量热量而失水，导致管道堵塞，影响泵送。3.4。13 泵送结束后，应及时进行管道清洗,清洗输送管道的方法有两种,即水洗和气洗。分别是用压力或压缩空气推送海绵球或塑料球进行。水洗和气洗两种形式不准同时采用。3。5砼浇筑、养护措施3.5。1 砼浇捣前，模板、支架钢筋、予埋铁件及管线均应进行检查和签署“隐蔽工程验收单和“技术复核单”，将模板内垃圾杂物,油污清理干净，木模应浇水湿润，模板的缝隙应堵严.并由工地技术总负责签发浇灌令。3。5。2 使用插入式振动器，振动距离应小于振动器作用半径的1.5倍，振动上层砼时，振动器应插入下层砼5cm,不得漏振，也不得长时间插入一点“长振，振动棒应尽量避免碰撞钢筋、模板、予埋管线、铁件等，平板振动器的移动间距,应保证振动器的平板覆盖已捣实部分的边缘（即应相互重叠)。3。5。3 楼板砼浇捣应控制好标高，尤其是柱角等钢筋密集部位,施工缝留置及继续浇筑应按规范要求进行.3.5。4 交接班及就餐时，应由专人指挥,统一调度.3。5.5 砼养护，采用覆一层塑料薄膜上盖一层草包，并保持湿润养护,对柱、墙拆模后应经常浇水养护保持湿润,养护时间不得少于7天.3。5.6 砼浇筑过程要配合其它工种施工，不得踩踏钢筋网和松动预埋件。同时要配合做好守模、守筋、守管线。424 砌筑工程4。1原材料要求4.1.1 地上部分为标准砖其品种、规格和强度等级必须符合设计要求，并应规格一致。4。1。2 水泥应保持干燥,标号不明或出厂日期超过三个月等情况，应经试验鉴定合格后，方可使用。不同品种的水泥不得混合使用。4。1.3 石灰膏应防止干燥，冻结和污染，严禁使用脱水硬化或熟化时间不够的石灰膏。4。1.4 砂宜采用中砂并应过筛不得含有草根等杂物，含泥量不应超过5.4。1。5 水应采用不含有害物质的洁净水。4。2 标准砖墙施工及安全技术：4。2。1 砌筑前，应先根据砖墙位置弹出轴线及边线.开始砌筑时要先进行摆砖，排出灰缝宽度。摆砖时应注意门窗位置，砖垛等对灰缝的影响。4.2.2 在砌墙前，先要立皮数杆，皮数杆要用水准仪来抄平，使皮数杆上的楼地面标高线位于设计标高位置上.4。2.3 砖墙的灰缝厚度一般为10mm,但不小于8mm，也不大于12mm，水平灰缝的砂浆饱满度应不低于80%。4.2。4 隔墙与填墙的顶面与上层结构的接触处，宜用侧砖或立砖斜砌挤紧。4。2。5 砖墙中的洞口、管道、沟槽和予埋件等，应于砌筑时正确留出,预埋宽度超过30cm的洞口，其上应设置过梁。4。2。6 承重标准砖的孔洞应呈垂直方向,非承重标准砖的孔洞呈水平方向。4。2。7 脚手架上堆砖高度不得超过三皮砖，同一脚手板上的操作人员不应超过二个.4。2.8 不准用不稳固的工具或物体在脚手板面上垫高操作。4。2。9 人工垂直往上传递砖块时,要搭递砖架子，架子的站人板宽度应不小于600mm。43 屋面及防水工程本工程屋面采用平屋面，为确保屋面工程的施工质量，除了十分重视屋面砼结构层的施工质量外，应重点做好平屋面的防水层施工。431 屋面工程施工要点1。1、砼屋面板砼搅拌时,石料最大粒径不宜大于15mm,含泥量不宜大于1,细骨料含泥量不宜大于2%,水泥存放期不得大于3个月。1。2、模板支撑间距严格按施工方案要求，立杆间距小于1m，龙骨间距小于500mm，模板拼装密封，从底处向高处铺设，较大拼缝用灰膏批灰嵌实，避免砼漏浆.1。3、钢筋配置和绑扎严格按设计和规范要求施工，并应特别注意钢筋与模板之间保护层垫块的留设，施工时由质量员仔细检查保护层垫块的间距，厚度与质量。1。4、屋面板砼浇筑前,提前做好施工准备工作，按工程量的需要,依次备足水泥、石、砂等需要量，保证砼连续一次浇筑完成，砼禁止在雨天施工。1。5、屋面板砼浇筑完毕，在砼初凝之后，终凝之前,待屋面板砼有七、八成干时，用木抹进行两次抹面，有效控制楼板砼的微裂缝。1。6、砼浇筑完12-24小时后,砼表面开始泛白时开始洒水养护，养护时间不应少于14天，养护初期屋面不得上人。432 SBS防水卷材施工要点2.1、基层处理铺设卷材应待基层的聚氨酯底胶干燥后，在阴阳角、排水口、管子根部的周围易发生渗漏的薄弱环节处,用底胶再次涂刷作增强处理。涂刷宽度以距离中心200mm以上,厚度2mm左右，涂布量控制在0。150。2Kg/m2,经24小时固化后，才能继续施工。2。2、涂布粘结剂首先将盛装基层粘结剂的CX404胶的铁桶打开，搅拌均匀待用.再将卷材展开摊铺在干净平整的基层上,用长柄滚刷蘸满粘结剂胶均匀涂布在卷材表面上。但接头部位的100mm不能涂胶.涂胶时，厚薄必须均匀，不允许有露底和凝聚胶块存在。当涂布的胶基本干燥（靠指感基本不粘手判断）后，用原来卷卷材用的纸筒芯直接将卷材卷起来。打卷时要求两端平直，更要防止砂子,尘土等异物卷入。再在基层表面涂布CX404胶。在底胶基本干燥并无尘土杂物污染的基层表面上,用滚刷蘸满胶迅速均匀地进行涂布，涂布时不能在同一处反复多次地涂刷，以免将底胶“咬起”形成凝胶,复杂部位可用油漆刷涂刷。2.3、铺贴卷材在卷材圆筒已涂布粘结剂胶的卷材中心插入一根301500mm的铁管，由两人分别手持铁管两端，并将卷材的一端粘结固定在预定的部位,再展开卷材,展开时，对卷材不要拉的过紧,而要在松弛的状态下，每隔1m2左右在基层上粘一下.所以，铺贴卷材时，不允许拉伸卷材,也不得有皱折存在。平面与立面相连结的卷材，应由下向上铺贴，并使卷材紧贴阴角，不得出现空鼓现象.每当铺完一张卷材后,立即用干净而松软的长把滚刷，从卷材的一端开始朝卷材的横向顺序用力滚压一遍,以彻底排除卷材粘结层间的空气,在排除空气之前尽量不要踩踏卷材，排除空气后，平面部位可用组装式滚筒或外包橡胶的长30cm、重30kg的铁滚滚压，使其粘结牢固.垂直部位在排气后用手持压辊滚压贴牢。2。4、卷材接头的粘贴卷材的接头宽度一般为100mm，将卷材接头的部位翻开，临时用胶粘结固定，接缝处用丁基粘结剂A：B（1：1）（BX12乙组份)组份拌匀，用油漆刷均匀涂刷在翻开的卷材接头的两个粘结面上，胶量一般以1Kg/m2为宜，涂胶后干燥10-30分钟(以手感判断基本干燥）即进行粘合。粘合时从一端开始,用手一边压合一边驱除空气，不允许有气泡或皱折的现象存在.粘合后用手持铁辊按顺序认真滚压一遍.2.5、卷材末端的收头处理为了防止卷材末端的剥落或渗水，末端收头必须用聚氨酯嵌缝膏或其他嵌缝膏封闭。当密封膏固化后，在末端收头处再涂刷一层聚氨酯或丁基胶乳涂料，在这层涂膜未完全固化时，即可用107胶水泥砂浆压缝封闭(水泥：砂:107胶=1：3：0。15）。
