蓄水池和旱水窖施工方案及技术措施.doc

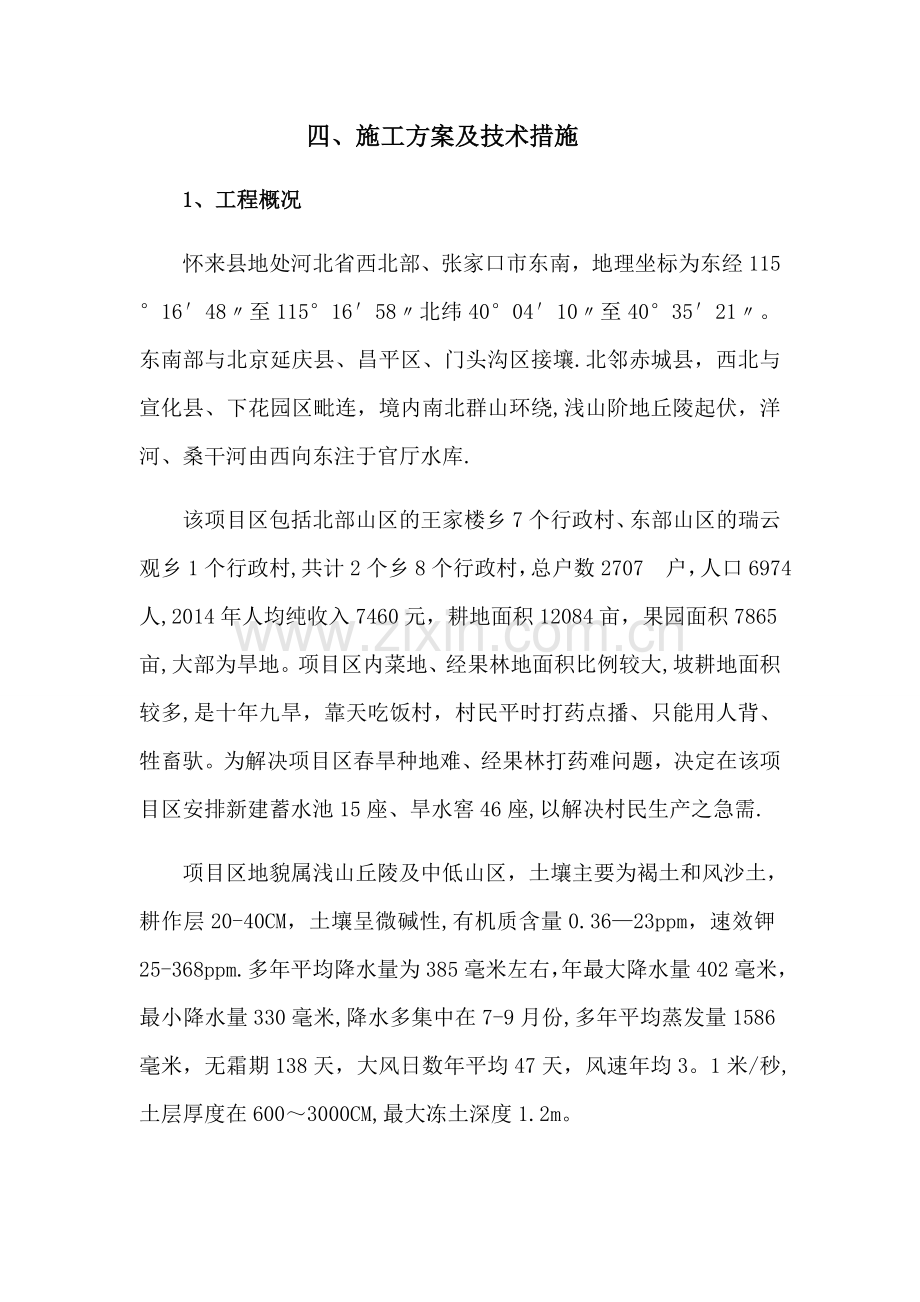

四、施工方案及技术措施1、工程概况怀来县地处河北省西北部、张家口市东南，地理坐标为东经1151648至1151658北纬400410至403521。东南部与北京延庆县、昌平区、门头沟区接壤.北邻赤城县，西北与宣化县、下花园区毗连，境内南北群山环绕,浅山阶地丘陵起伏，洋河、桑干河由西向东注于官厅水库.该项目区包括北部山区的王家楼乡7个行政村、东部山区的瑞云观乡1个行政村,共计2个乡8个行政村，总户数2707 户，人口6974人,2014年人均纯收入7460元，耕地面积12084亩，果园面积7865亩,大部为旱地。项目区内菜地、经果林地面积比例较大,坡耕地面积较多,是十年九旱，靠天吃饭村，村民平时打药点播、只能用人背、牲畜驮。为解决项目区春旱种地难、经果林打药难问题，决定在该项目区安排新建蓄水池15座、旱水窖46座,以解决村民生产之急需. 项目区地貌属浅山丘陵及中低山区，土壤主要为褐土和风沙土，耕作层20-40CM，土壤呈微碱性,有机质含量0.3623ppm，速效钾25-368ppm.多年平均降水量为385毫米左右，年最大降水量402毫米，最小降水量330毫米,降水多集中在7-9月份,多年平均蒸发量1586毫米，无霜期138天，大风日数年平均47天，风速年均3。1米/秒,土层厚度在6003000CM,最大冻土深度1.2m。2、蓄水池及旱水窖施工2。1蓄水池施工蓄水池设计在道路旁或距离管道近的位置，设置为下挖开敞式矩形蓄水池，结构为水泥砂浆砌砖，长5m、宽4m、深1。5m，土方开挖完后，修整底部及四周，底部用打夯机夯实，然后浇筑C20砼15cm厚，池壁用机砖、M7.5水泥砂浆砌筑0.37米厚，内壁用M10水泥砂浆找平及五次做法抹面。 2。1。1基础开工前,向监理工程师提交本工程施工组织设计和开工报告，经监理 2。1.2测量放样:按图纸设计的平面位置、标高及几何尺寸进行施工放样. 2。1。3施工现场用电采用照明电，施工用水采用现场修建临时蓄水池. 2.1。4在现场设置“施工须知”牌，标明主要技术负责人、现场质量管理员、试验检测人、安全负责人；砼、砂浆配合比、主要施工工艺及质量标准,来指导施工. 2。1.5将基坑控制桩延长于基坑外2米处加以固定。 2.1.6基坑开挖应保持良好的排水，基坑外设置集水井，以利于基底排水。 2.1。7用挖机开挖至设计标高+20cm处,然后人工挖除剩余20cm土， 2。1。8以免机械扰动原状土或超挖。 2.1.9基坑开挖后应检验基底承载力，合格后，妥善修整,在最短的时间内放样、装模，用砂浆封底再进行基础的砌筑.若承载力达不到要求，应按监理工程师的指示处理。夯实地基后用c20混凝土浇筑池底，最少达到15以上。 2。1.10砖砌体砌筑四周墙壁夯实以后，采用用机砖、M7。5水泥砂浆砌筑0.37米厚，内壁用M10水泥砂浆找平及五次做法抹面。砖砌体工程施工前，基底清理干净，测放出砌体轴线及水平控制线.砖块砌筑前，先洒水充分润湿砖块，润湿程度为砖厚1/4为宜。砌筑前先进行组砌放样，砌筑采用一顺一丁砌式，砌体双侧挂线砌筑.砖砌体砌缝宽控制在0。81。2cm之间，砌逢相互错开1/4砖长，不得出现断缝现4 象，缝横平竖直砌体表面垂直度，为混水墙时，在5米高范围内不得超过1cm，表面平整度不得大于5mm，砌体几何尺寸必须符合设计要求.砂浆严格按照配合比采用机械拌制，自投完料开始算起，拌制时间不得小于2分钟。严禁采用人工拌合，砂浆运至工地临时存放时,在地面铺设一片干净的铁皮，然后将砂浆存放于铁皮上，严禁存放在地上。砂浆要随拌随用，严禁使用馊灰.每次砌砖前，必须在砌体底部周边铺设木板或水泥袋子,便于落地灰清收。落地灰应及时回收，回收的落地灰重新加水泥搅拌后方可使用。杜绝材料浪费。砌筑时严禁采用积刀灰砌筑，必须采取满铺浆方式砌筑，确保砌体砂浆饱满度。砖砌体砂浆饱满度必须达到85以上。每天砌体施工高度不得超过1。8米，头天完成的砌体,第二天必须适量浇水加以养护,养护时间为7天，确保砂浆强度.2.2旱水窖施工旱水窖设计布设在村旁、路旁、有足够地表径流来源的位置，窖址应有深厚坚实的土层,距沟头、沟边20m外，距大树10m以上，石质山区应建在不透水的基岩上。旱水窖为传统瓶式，窖体由窖筒、旱窖、水窖三部分组成,结构为M7。5水泥砂浆抹面，窖筒深1.0m，旱窖深1。0m、散盘直径3。0m、水窖深3。0m、从散盘向下逐步缩小,到底部直径2。0 m， 地面部分由窖口、沉沙池、进水管三部分组成,窖口直径0。7m，用水泥砂浆砌砖砌筑，高出地面0.3m,沉沙池位于来水方向路旁，距窖口46m，池体成矩形,长2m、宽1m,深1.0m，为水泥砂浆砌砖结构，用M7.5水泥砂浆抹面.进水管为圆形，直径为75mm，由沉沙池的一端2/3高处,以1：1坡度向下与旱窖相连。2.2。1建设布局王家楼乡的7个行政村，有大面积菜地和果树,每年春播季节正值干旱，村民为无水而疲于奔波,为解决村民春播及果树打药问题，安排新建地下水泥砂浆砌砖结构开敞式蓄水池15座，每座容积30m，共计450m，可解决650亩地的点种及打药问题， 工程布置在立地条件较好，紧靠路边条件较好的地方,便于村民用水。安排数量分别为麻峪口村3座、晏家庄村3座、站家营村2座、东洪站村2座、王家楼村2座、西坡村2座、瓦房村1座。瑞云观乡的坊口行政村，全村162户，385人，该村耕地只有40.7亩，而经果林就有1250亩，成片状分部在七高八低的半山腰上沟道中，全村只有1眼机井,深200m，出水量只有10m/h，由于大批人员外出打工，勉强够人畜饮水用,村民给经果林打药只能用人背、牲畜驮,出工不出效。为解决村民果树打药难问题，在瑞云观乡的坊口行政村布置新建旱水窖 46眼，每眼旱水窖容积15m,共可蓄水690 m，可解决全村1250亩经果林的打药补植缺水问题. 旱水窖布设在村旁、路旁、有足够地表径流来源的位置，窖址应有深厚坚实的土层,距沟头、沟边20m外，距大树10m以外，石质山区应建在不透水的基岩上。 2.2。2水窖施工程序：测量放样土石方基础开挖边墙砌筑砂浆抹面; 2.2.2.1测量放样根据设计图纸提供的水窖平面位置,采用全站仪放出水窖的平面位置，确定水窖的边线，开挖深度等参数，用石灰划线标示。 2.2。2.2土石方开挖根据设计的水窖尺寸，采用挖掘机进行开挖,机械开挖后采用人工进行边墙修整. 2。2。2。3边墙砌筑在完成基础开挖后，及时进行M7。5浆砌石砌筑，浆砌石砌筑采用砂浆搅拌机进行砂浆拌和，在进行浆砌石砌筑时，保证砂浆饱满，保证工程质量. 2.2。2.4砂浆抹面在完成边墙砌筑后，经过7天养护,待砂浆强度达到设计强度的75时，采用1：2的防水砂浆进行抹面。 2.2。3沉沙池：在水窖进水口方向集雨场外部做规格为10.600.60m的沉沙池，用卵石或石子填至池内3分之2处，以便溪沟雨水在沉沙池经过沉淀后，再经进水口流入水窖。 2.2。4 C20砼盖板窖盖砼到期稳定后拆除模板，将窖壁粉刷光滑后，用纯水泥拌防水胶粉刷一遍，在完成边墙砌筑后,经过7天养护,待砂浆强度达到设计强度的75时，铺设预制C20砼盖板3、施工进度计划计划开工日期为5月24日,竣工日期为8月13日,质量保证达到合格要求。详情见下表：计划开、竣工日期和施工进度计划表序号 时间项目2016年5月24日开工2016年6月2016年7月12日2016年8月13日完工下旬上旬中旬下旬上旬中旬下旬上旬中旬1施工准备2蓄水池工程3旱水窖工程4其他工程5退场4、拟投入的主要施工机械设备序号机械或设备名称型号规格数量国别产地制造年份额定功率生产能力用于施工部位备注1铲车501中国山东2014年162kw优良土方工程2钩机2202中国山东2015年232kw优良土方工程3自卸翻斗车1533中国2015年360kw优良运输土方4三轮翻斗车2。22中国北汽2014年36kw优良砼运输5搅拌机3501中国2014年350kw优良搅拌混凝土、砂浆6发电机组HQBL120QJGF1中国山东2013年120kw优良临时供电5、劳动力计划表 工种 按 工 程 施 工 阶 段 投 入 劳 动 力 情 况2016年5月2016年6月2016年7月2016年8月工长9303014技工5515014060普工80183153120司机36959055电工10252514 6、文明施工管理措施 分别从开展“5S”活动,合理定置人、物、机，推行目视管理，搞好外部环境管理方面,结合本工程的实际情况，确定相应的措施.开展“5S活动对施工现场各生产要素，主要是物的要素，所处状态不断地进行整理、整顿、清扫、清洁和素养. 6。1.整理 对施工现场存在的人、事、物进行调查分析，按照有关要求区分需要和不需要，合理和不合理，把施工现场不需要和不合理的人、事、物及时处理：按照有关规定、计划和工程实际进展情况，区分施工现场现实存在的人、事、物需要还是不需要，不需要的要坚决清理出现场。例如：已经不需要的劳动力及时调整到其他需要的工地去，一时调不走的，可以组织学习，培训；现场禁止住职工家属和小孩，非施工人员未经批准不准进入施工现场，及时清查非法用工（如童工）；施工现场的垃圾渣土、各种多余的周转工具、报废和多余的材料、机械设备和构件、职工个人生活用品等要及时清理,按指定地点存放，经分捡利用后把施工现场不需要的东西坚决清理出现场;把作业面暂时不需要的人、事、物及时进行清理,调整到合适位置。例如:把现场作业面暂时不需要的人,调走干其他工作；把作业面多余的和暂时不用的模板、钢筋、支架、木料、钢脚手板等及时清理并按指定地点堆放；对施工现场的人、机、物使用不合理，安排不合理或物品摆放位置存放方法不合理的，及时调整。例如：钢材大材小用，钢模板垫道,隔夜砂浆未按规定再加工就砌筑使用；技工岗位用非技术工人,本专业技工干非本专业的工作；料具混堆，材料、构件超高码放；物料堆码不在塔臂回转半径内；明火作业位置至易燃、易爆物品距离不符合安全规定;整理的范围是建筑物内外，各作业面，每个工位、食堂、仓库、办公室、更衣室、加工场、堆料场、机械操作室等场区的各个角落，达到现场无不用之物,道路和通道畅通,人尽其才，物尽其用,地尽其租,工序安排合理。 6.2整顿 根据施工现场实际情况按调查研究后确定的方案及时调整施工现场平面布置图，使其真正科学合理；物品摆放按图固定地点和区域。做到无论谁去看,都能一目了然，知道该物在某处，是什么，有多少，马上知道有还是没有；物品摆放地点科学合理。根据物品使用的频率，经常使用的东西尽量靠近作业区，不经常使用的东西可放得远些；要根据垂直运输设备的位置，确定模板、构件、材料、搅拌机等的相对位置，力求运距最短，减少二次搬运；整顿过程中,要按有关要求一次定点到位。物品的摆放不仅平面位置合理，还要同时满足安全、质量等以及上级规定的要求. 6。3清扫 对施工现场的设备、场地、物品勤加维护打扫，保持现场环境卫生，干净整齐，无垃圾,无污物，并使设备运转正常；清扫的目的就是通过清扫活动,创造一个明快，舒畅的工作、生活环境，以保证安全、质量和高效率地工作；清扫活动的要点是：对施工现场进行彻底检查清扫，不留死角。施工现场所有场地，物品、设备、建筑物内外、食堂、仓库、厕所、办公室、加工场等都是检查清扫对象;做到自产自清，日产日清，工完料净脚下清。在清扫过程中，对建筑垃圾分拣过筛综合利用。建筑垃圾与生活垃圾分开按指定地点存放,并及时清出现场，送到规定的垃圾销纳场.对设备的清扫，定期对设备进行点验、清扫和维护保养。设备异常马上修理，使之恢复正常；清扫的目标为了改善。例如，当清扫时发现食堂操作间门窗无防蝇措施、生熟食品未分开，炊事员无健康证、无工作证等问题后，立即查明原因采取措施加以纠正，并制定、修改、完善管理办法，保证今后不再发生类似问题。 6。4清洁 维持整理、整顿、清扫,是前三项活动的继续和深入。从而预防疾病和食物中毒,消除发生安全事故的根源，使施工现场保持良好的施工与生活环境和施工秩序，并始终处于最佳状态；清洁活动的要点首先从人开始。炊事员工作服要清洁.职工注意个人卫生，及时理发、剪指甲、刮须、洗衣服.职工不仅做到形体上的清洁,而且要注意精神文明，礼貌待人;现场所有场所和空间上的清洁。进一步消除施工现场空气、粉尘、噪声、水源污染源，达到规定要求，保证工人身体健康,增加工人劳动热情，心情愉快地工作与生活。 6.5素养 努力提高施工现场全体职工的素质，养成遵章守纪和文明施工习惯。 合理定置人、物、机:把全工地施工期间所需要的物品在空间上合理布置，实现人与物、人与场所、物与场所、物与物之间的最佳结合，使施工现场秩序化、标准化、规范化,体现文明施工水平。 合理定置的依据：国家、行业、地方和企业关于施工现场管理的法规、法律、标准、规定、管理办法、设计要求等；施工组织设计(施工方案）；自然条件资料，如地形、水文、地质及气象资料；区域规划图。现场周围道路、建筑物、区域电源、物资资源、生产和生活基地状况等;土方平衡调配图；材料设备等需用量及进场计划和运输方式。
