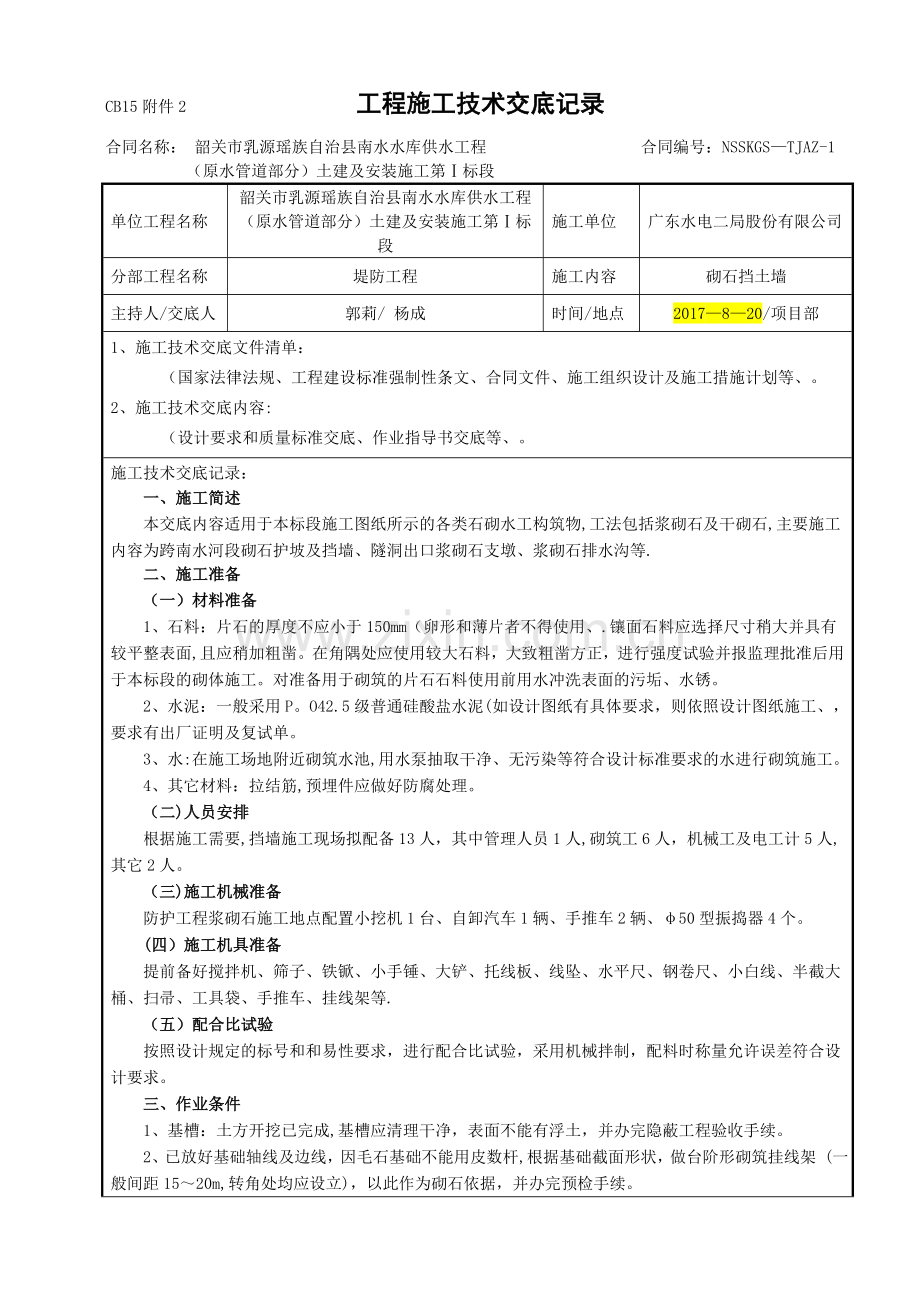

CB15附件2 工程施工技术交底记录合同名称： 韶关市乳源瑶族自治县南水水库供水工程 合同编号：NSSKGSTJAZ-1 （原水管道部分）土建及安装施工第标段单位工程名称韶关市乳源瑶族自治县南水水库供水工程（原水管道部分）土建及安装施工第标段施工单位广东水电二局股份有限公司分部工程名称堤防工程施工内容砌石挡土墙主持人/交底人郭莉/ 杨成时间/地点2017820/项目部1、施工技术交底文件清单：（国家法律法规、工程建设标准强制性条文、合同文件、施工组织设计及施工措施计划等、。2、施工技术交底内容:（设计要求和质量标准交底、作业指导书交底等、。施工技术交底记录：一、施工简述本交底内容适用于本标段施工图纸所示的各类石砌水工构筑物,工法包括浆砌石及干砌石,主要施工内容为跨南水河段砌石护坡及挡墙、隧洞出口浆砌石支墩、浆砌石排水沟等.二、施工准备（一）材料准备1、石料：片石的厚度不应小于150mm（卵形和薄片者不得使用、.镶面石料应选择尺寸稍大并具有较平整表面,且应稍加粗凿。在角隅处应使用较大石料，大致粗凿方正，进行强度试验并报监理批准后用于本标段的砌体施工。对准备用于砌筑的片石石料使用前用水冲洗表面的污垢、水锈。2、水泥：一般采用P。O42.5级普通硅酸盐水泥(如设计图纸有具体要求，则依照设计图纸施工、，要求有出厂证明及复试单。3、水:在施工场地附近砌筑水池,用水泵抽取干净、无污染等符合设计标准要求的水进行砌筑施工。4、其它材料：拉结筋,预埋件应做好防腐处理。（二)人员安排根据施工需要,挡墙施工现场拟配备13人，其中管理人员1人,砌筑工6人，机械工及电工计5人,其它2人。（三)施工机械准备防护工程浆砌石施工地点配置小挖机1台、自卸汽车1辆、手推车2辆、50型振捣器4个。(四）施工机具准备提前备好搅拌机、筛子、铁锨、小手锤、大铲、托线板、线坠、水平尺、钢卷尺、小白线、半截大桶、扫帚、工具袋、手推车、挂线架等.（五）配合比试验按照设计规定的标号和和易性要求，进行配合比试验，采用机械拌制，配料时称量允许误差符合设计要求。三、作业条件1、基槽：土方开挖已完成,基槽应清理干净，表面不能有浮土，并办完隐蔽工程验收手续。2、已放好基础轴线及边线，因毛石基础不能用皮数杆,根据基础截面形状，做台阶形砌筑挂线架 (一般间距1520m,转角处均应设立)，以此作为砌石依据，并办完预检手续。3、砂浆配合比已经试验室确定，现场准备好砂浆试模（6块为一组)四、浆砌石施工工艺（一）基坑开挖1、根据现场施工设备和施工环境，基坑的开挖采用机械开挖，人工配合修整的方法.2、挖出的土不能任意堆放，以免妨碍开挖基坑及其他作业。3、基坑开挖应避免超挖,底面应高于设计高程20cm左右,以保证夯实后满足设计要求.4、挖成的基坑,先进行地基承载力检测，当地基承载力达不到设计要求时，需及时上报监理、业主以及设计单位，经监理、业主以及设计单位允许后方可进行地基处理.挖成的基坑,凡有扰动和毁坏的地方追加开挖深度，并按工程师批准的材料回填到设计标高，分层夯实.5、地基处理结束并经检测合格后再进行人工整平,然后夯实。监理工程师认可后，才可进行下一道工序施工。（二）砌筑石料1、浆砌石所用石料均为外购条料。2、石料必须选用质地坚硬、无风化剥落和裂纹的岩石,其抗水性、抗冻性、抗压强度等均须符合设计和规范要求。3、砌筑面石应进行加工至符合设计和规范要求.（三）砌筑砂浆1、砌筑砂浆应符合设计要求和设计标号、和易性，具有良好的保水性能；2、砂浆的配合比须经试验确定，并须征得监理工程师的同意；3、砂浆必须拌和均匀，其拌和时间自投料完算起，不得少于1.5min,一次拌为应在其凝结之前使用完毕；4、水泥与塑化剂的配料误差不得大于2,砂的配料误差不得大于5，水的配料误差不得大于1.(四）浆砌石砌筑1、浆砌石砌体采用铺浆法砌筑，砂浆稠度宜为35cm,当气候变化时应进行适当调整。砌筑时石块应分层卧砌，上下错缝中间填心的方法砌筑,不得有空缝。2、在铺筑砂浆之前,石料就洒水湿润，使其表面充分吸收，但不得残留积水。3、浆砌石施工：浆砌体采用人工铺筑法砌筑，砂浆稠度为3050mm,在浆体转角处和交接处应同时砌筑，对不能同时砌筑的面，必须留置临时间断处,并应砌成斜槎。浆砌石应做到:（1）石基础砌体的第一皮应采用丁砌层座浆砌筑。（2）石砌体的灰缝厚度不大于20mm。(3）砌筑石砌体时,石应放置平稳，砂浆铺设厚度应略高于规定的灰缝厚度68mm。(4）石砌体应上下错缝搭砌，砌体厚度等于或大于两块料石宽度时，若同皮内全部采用顺砌，则每砌两皮后,应砌一皮丁砌层；若在同皮内采用丁顺组砌,则丁砌石应交错设置,其中距应不大于2m。(5）石砌体应采用同皮内丁相间的砌筑形式,当中间部分用毛石填筑时，丁砌石伸入毛石部分的长度不应小于200mm。（6）砌筑挡墙应按监理人要求收坡或收台，并设置伸缩缝和排水孔.（7)浆砌石挡墙每隔10m设一变形缝,缝宽2cm，缝间用沥青杉板填塞。变形缝从挡墙基础至墙顶应垂直，两面应平整,采用沥青杉板沿墙内、顶、外三边设置。（8）石料强度为MU30，水泥砂浆强度为M7。5，挡墙外露面应粗打一遍并采用1:2水泥砂浆勾平缝，缝宽2cm，勾缝须待填土基本稳定后再行施工。五、干砌石施工工艺（一）干砌石护坡砌筑1、砌筑护坡的干砌石砌体，应在砂砾石垫层上,以层与层错缝锁结方式铺 砌,砂砾垫层料的粒径不应大于 50mm 含泥量应小于 5.垫层与干砌石应随铺 随砌。2、护坡表面砌缝的宽度不应大于 25mm，砌石边缘应顺直、整齐牢固。3、砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。（二）干砌石挡土墙砌筑1、挡土墙基础底部应砌成 1：5 的底坡，形成与受力方向相反的倾斜坡，挡墙的基础或底层应先用较大的精选石块铺垫。2、石料应分层错缝砌筑,砌层应大致水平，但不得用小石块塞垫找平.3、石块应铺砌稳定，相互锁结。4、当砌体高度超过 6m 时,应沿砌体高度方向每隔 34m 设置厚度不小于500mm 的水平肋带,并用不低于 M10 的水泥砂浆砌筑固牢。六、干砌体质量检查1、砌体工程砌筑前,承包人应会同监理人对砌筑体基础开挖面的测量放样成果和基础清理质量进行检查，检查记录应提交监理人。2、用于石砌体工程的水泥、水、砂、胶凝材料和砌石等材料，应按监理人指示和相关规范要求的质量要求进行检查，检查记录应提交监理人。 3、浆砌石砌体的容重和空隙率检查,应遵守 SD1201984 第 4。2。21 条第 3款的规定。4、有抗渗要求的部位应按监理人指示和施工图纸的要求确定的部位进行钻孔分段压水试验检查，检查结果应提交监理人.5、浆砌石砌体的质量检查应遵守 GB50203-2002 第 7 章的规定。七、石砌体工程的完工验收石砌体工程全部完工后，承包人应向监理人申请完工验收，并提交以下完工验收资料。1、石砌体工程各项石材的现场试验和检测记录;2、浆砌石砌体胶结材料配合比检查和试验检验记录；3、石砌体工程建筑物开挖基面及基础垫层混凝土的质量检查和试验检验记录；4、石砌体工程建筑物的结构允许偏差和附属结构物的质量检测和验收记录;5、监理人要求提交的其它完工验收资料.记录人:与会人员签名： 注:可加附页
