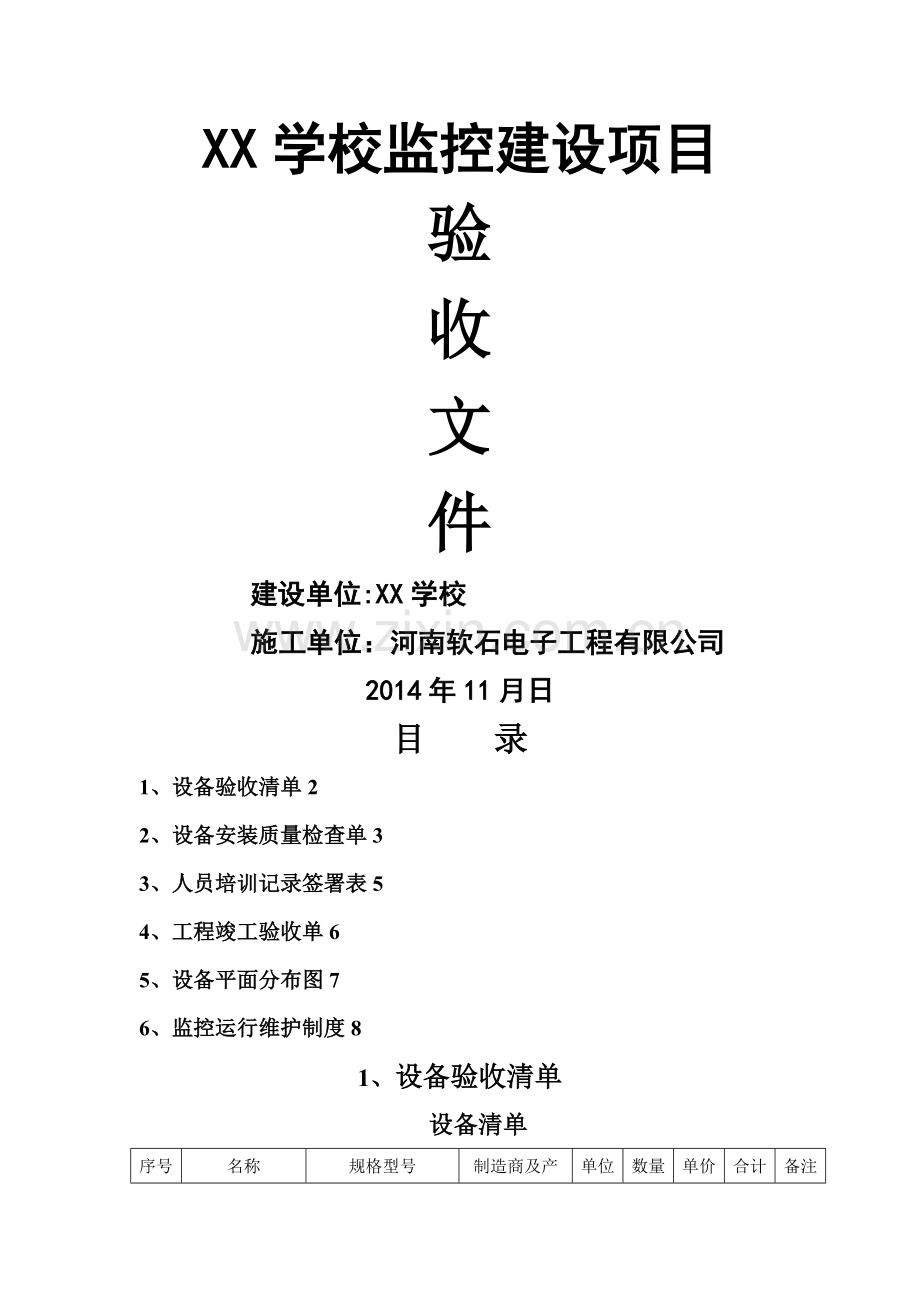

学校安防监控系统工程验收文件.doc

XX学校监控建设项目
验
收
文
件
建设单位:XX学校
施工单位：河南软石电子工程有限公司
2014年11月日
目 录
1、设备验收清单2
2、设备安装质量检查单3
3、人员培训记录签署表5
4、工程竣工验收单6
5、设备平面分布图7
6、监控运行维护制度8

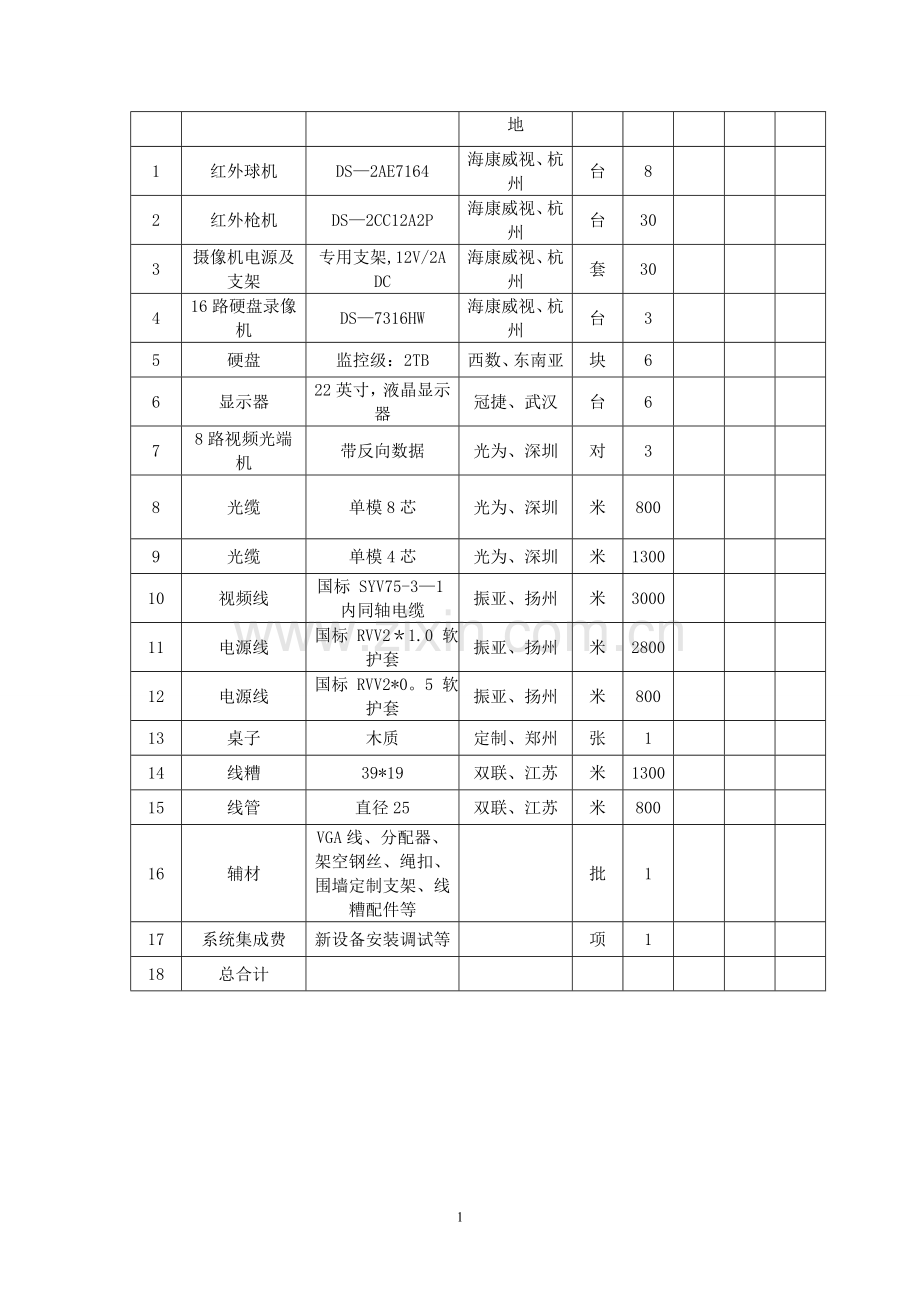

1、设备验收清单
设备清单
序号
名称
规格型号
制造商及产地
单位
数量
单价
合计
备注
1
红外球机
DS—2AE7164
海康威视、杭州
台
8

2
红外枪机
DS—2CC12A2P
海康威视、杭州
台
30

3
摄像机电源及支架
专用支架,12V/2A DC
海康威视、杭州
套
30

4
16路硬盘录像机
DS—7316HW
海康威视、杭州
台
3

5
硬盘
监控级：2TB
西数、东南亚
块
6

6
显示器
22英寸，液晶显示器
冠捷、武汉
台
6

7
8路视频光端机
带反向数据
光为、深圳
对
3

8
光缆
单模8芯
光为、深圳
米
800

9
光缆
单模4芯
光为、深圳
米
1300

10
视频线
国标 SYV75-3—1内同轴电缆
振亚、扬州
米
3000

11
电源线
国标 RVV2＊1.0 软护套
振亚、扬州
米
2800

12
电源线
国标 RVV2*0。5 软护套
振亚、扬州
米
800

13
桌子
木质
定制、郑州
张
1

14
线糟
39*19
双联、江苏
米
1300

15
线管
直径25
双联、江苏
米
800

16
辅材
VGA线、分配器、架空钢丝、绳扣、围墙定制支架、线糟配件等

批
1

17
系统集成费
新设备安装调试等

项
1

18
总合计

3

2、设备安装质量检查单
系统（工程）名称XX学校监控建设项目
设计、安装单位：河南软石电子工程有限公司

项 目
要 求
方 法
检 结 结 果
前端
设备
1 安装位置(方向）
合理，有效
现场抽查观察
正确

基本正确

不正确

2 安装质量（工艺）
牢固、整洁、美观、规范
现场抽查观察
良好

基本良好

不好

3 线缆连接

视频电缆一线到位，接插件可靠,电源线与信号线、控制线分开,走向顺直,无扭绞
复核、抽查或对照图纸资料
符合要求

基本符合要求

不符合要求

4 通电
工作正常
现场通电检查
正常

基本正常

不正常

控制
室终
端设
备

5 操作台、机架
安装平稳、合理
现场观察体会
合理

基本合理

不合理

6 控制设备安装
操作方便、安全
现场观察体会
合理

基本合理

不合理

7 开关、按钮
灵活、安全
现场观察询问
良好

基本良好

不好

8 机柜、设备接地
符合GB50057等电位接地要求
现场观察询问
符合

基本符合

不符合

9 机架电缆线扎及标识
整齐，有明显编号、标识
现场观察
整齐、有标识

基本整齐、
有标识

不整齐或无标识

10 电源引入线缆标识
引入线端标识明显、牢靠
现场观察
有,牢靠

基本符合要求

不符合要求

11通电
工作正常
现场通电检查
正常

基本正常

不正常

 安装质量
检查结论

施工验收组人员签名：

3、人员培训记录签署表
工程名称
XX学校监控建设项目
培训项目
监控系统操作应用、管理维护
培训地点
XX学校
培训工程师

培训时间

培训内容:（掌握此操作在□内打“√”)
□1、系统开机,系统关机 □2、画面切换，端口切换
□3、云台控制、摄像机控制 □4、录像的回放与备份
□5、画面回放的快进快退 □6、监控系统的使用
□7、常见故障的排除、系统维护

操作人员签名：
年月日
4、工程竣工验收单
系 统 名 称
XX学校监控建设项目
建设（使用）单位
XX学校
设计、施工单位
河南软石电子工程有限公司
工程安装建议及意见：

施工单位（章):
技术工程师:
年月日
验收单位（章)：
负责人签名:
年月日

7

5、设备平面分布图
6、监控运行维护制度
为了使校区内各个视频监控系统运行稳定、正常,发挥到应有的功能，制定制度如下。
一、 做好系统运行记录的填写、填写要详细。
二、 做好系统的日常维护、终端显示设备的清洁。
三、 对记录设备要定时进行系统重启减少静电对设备的埙害.
四、 定期对主机进行除尘，减少因灰尘过多影响主机的正常运行。
五、 定期测试系统供电电压、电流、环境相对温度、湿度。
六、 定期检查系统各个接插件是否牢固。
七、 做到周期性巡检线路、查看线路有无破埙、风化、及线管是否完好、有无脱落.
八、 做到定期测试监控系统是否灵敏、相关支架是否牢靠.
九、 每月进行一次摄像机护罩的清洁、保证图像清晰度。
十、 本制度与 年 月 日起执行。
十一、售后服务电话为：0371—63551017 0371—63551321
