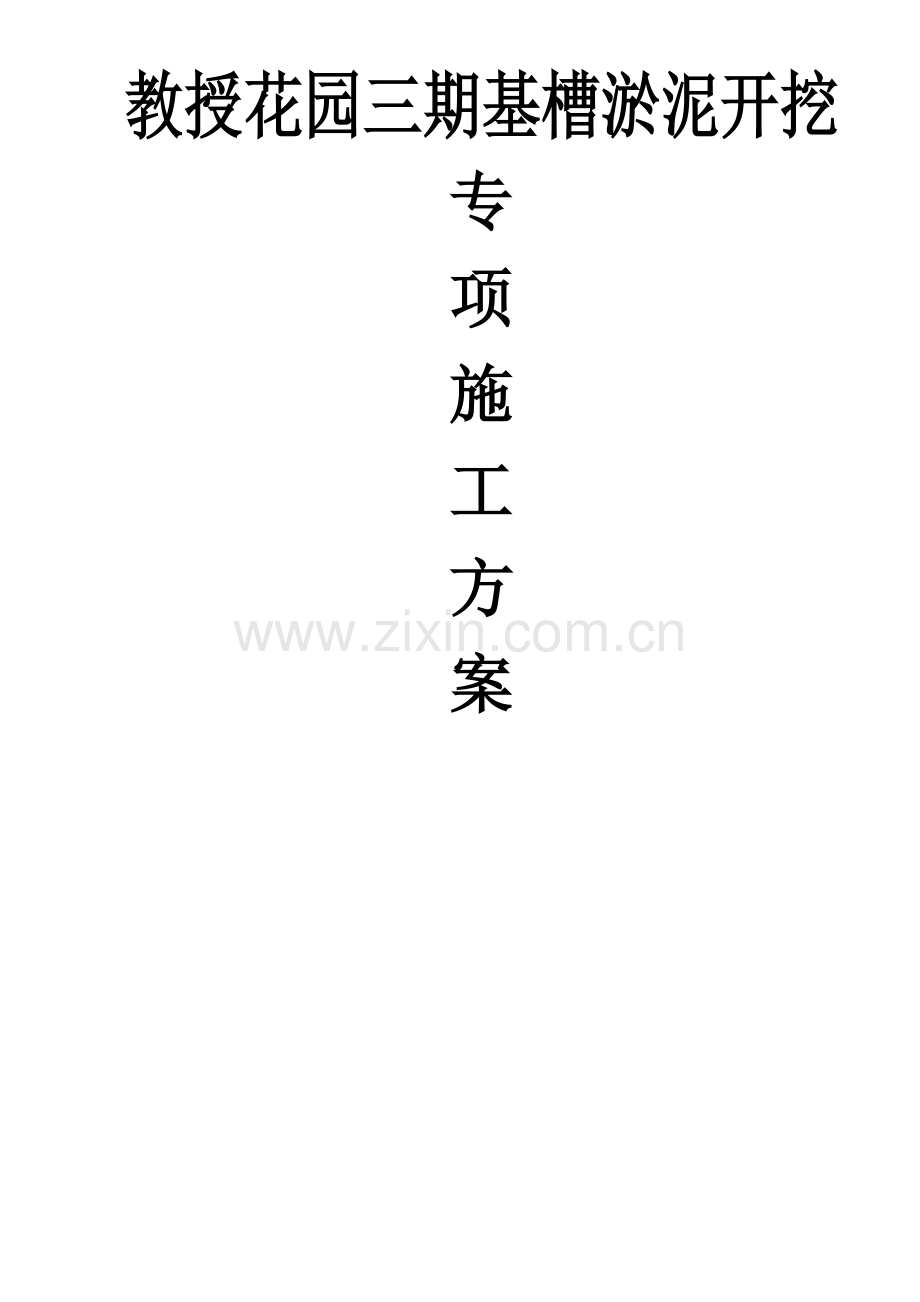

教授花园三期基槽淤泥开挖专项施工方案第一章 施工方案编制依据和范围第一节 编制依据1、招标文件；2、施工图纸；3、建筑施工安全检查标准JGJ59-99；4、山东省建筑工地文明施工管理规定；5、建筑工程施工质量验收统一标准GB 503002001；6、国家和省、市有关部门颁布新标准、规范，按颁布要求执行;第二节 工程目标和承诺一、工程质量：符合工程施工质量验收规范标准 二、工程进度:施工总工期为30日历天,按时交付业主投入使用.三、工程安全：在整个施工过程中杜绝重大伤亡事故，月轻伤事故发生频率控制在1。5以内.第三节 工程概况本工程为日照市山海天教授花园三期102、103、106楼及地下车库基槽开挖工程，该工程为淤泥开挖，局部石方爆破，长101m、宽69m，开挖深度8m101m。第四节 施工部署一、施工现场管理机构根据工程的特点、技术要求和工艺要求,我们坚持“质量第一,科学管理,精益求精，用户满意”的服务宗旨，在公司的统一领导下，组建一支善经营、懂管理、重质量、抢进度、保安全的项目管理班子。并实现人、财、物由公司统一调度,以先进的管理水平、一流的工程质量、一流的施工进度，保证该工程优质、安全、高效、如期完成.公司各职能部对项目部各职能岗位负责监督、服务、指导,充分调动施工人员积极性，为项目部配备足够的管理人员。二、项目经理部的职责和管理机构网络在施工准备阶段、施工、验收、交付使用阶段和结算阶段的各阶段过程中，项目部的职责为三控制（质量控制、安全控制、进度控制),两管理（合同管理、信息管理）和协调（协调内外关系)。管理体制应用公司现在推行的质量管理和质量保证标准，以加强管理，确保各方面工作的最终产品达到“质量第一，信誉至上”、“交付用户满意工程”，公司各部门和项目部共同努力按公司贯标的程序文件、质量管理手册的程序，体现到工程施工中，确保任务的顺利完成。三、项目部管理人员配置针对工程特点，选择优秀的具有丰富创优经验的项目经理担任项目经理，调集有丰富施工经验、有较强组织管理能力的管理人员组建本工程项目管理班子。同时挑选多年从事工程施工特长的专业施工队，有丰富的建筑施工经验、责任心强、劳动态度好的各工种一线施工作业人员，组成本招标工程的综合施工队,参加工程施工。第五节 施工准备一、技术准备1、组织施工技术人员学习建筑设计图纸、有关施工规范、质量管理，进一步领会设计精神,总结出简易、复杂的结构分部分项子目，汇编成技术资料,指导工程施工，并积极配合在会议上解决。2、会同建设单位，组织图纸会审，将熟悉图纸过程中发现的问题逐一解决，更加深入地熟悉了解图纸，理解设计意图，力争把设计上的问题消灭在图纸会审中，避免给建设工程成本造成损失。3、根据施工图、图纸会审纪要编制更为详尽的施工作业指导书，使工程从开工开始就受控于技术管理，从而确保工程质量.4、建立、健全各项管理的规章制度。5、领取相应资料、台帐,并按要求组织学习。6、组织技术骨干，对设计图中的复杂节点部位,组织放大样求证，取得最佳效果，为组织顺利施工创造条件.二、机具准备组织调配施工机械并进行调试,按施工进场计划分批进场，并使所有机械设备均处于最佳的运行状态。三、施工现场准备（一）、根据现场总平面图结合实际情况，进行临时设施工程施工，包括生活区、施工道路、场地给排水、临时用电敷设等。（二）、协调周边关系,取得对工程施工的理解支持。（三）、工程测量：测量仪器,采用一台水准仪以及配套的钢尺、标尺、花杆等测量工具。平面测量控制：根据建设单位提供的定位控制点，以各单位工程中轴线为依据,按设计标高要求，在各单体工程附近透视情况良好的周边观测出为本工程服务的施工测量控制网。第二章 主要施工方案一、淤泥开挖1。1淤泥开挖要求在淤泥基槽开挖前，因不能进入运输机械双桥车,因此先购麻饼土回填,修临时施工道路.修临时道路时，双桥车运回麻饼土，装载机配合回填、平整、压实.临时道路长300m宽8m，回填土深5m。因基槽开挖深度较深，对无法修临时道路的部位，采用两台挖掘机将淤泥倒出。淤泥开挖要严格按照要求“分层进行，先撑后挖”,每层开挖深度不超过1。0 m，待上层边坡支护完毕后，方可相下开挖，每次开挖长度控制在10 m以内。每次开挖高度不得超过锚杆设置高度以下0。3 m，向下继续开外需要待支护结构强度达到设计强度的85%时方能进行。对杂填土的开挖应根据棵具体情况降低分级开挖高度，在靠近边线时预留200 mm的土用人工修除；并设置超前小锚杆及花管等临时支护措施，确保基坑开挖安全。1.2施工顺序 测量放线 确定开挖顺序和坡度 分段、分层均匀下挖 修边和清底 坡道收尾1。3施工工艺(1）开挖时,应合理确定开挖顺序、路线及开挖深度。然后分段分层均匀下挖。（3）采用挖土机开挖时,应从上而下分层分段，按照坡度线向下开挖，严禁在高度超过3m或在不稳定土体之下作业，但每层的中心地段应比两边稍高一些,以防积水。（4)在挖方边坡上如发现有软弱土、流砂土层时，或地表面出现裂缝时,应停止开挖,并及时采取相应补救措施，以防止土体崩塌与下滑。(5）用挖掘机开挖时，其施工方法有下列两种：1）端头挖土法:挖掘机从坑或管沟的端头,以倒退行驶的方法进行开挖,自卸汽车配置在挖土机的两侧装运土。2）侧向挖土法：挖掘机沿着坑边或管沟的一侧移动，自卸汽车在另一侧装。（6)挖掘机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑和管沟深度的12，如挖土深度超过5m时应按专业性施工方案来确定。(7）修帮和清底.在距槽底实际标高500mm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线)引桩拉通线(用小线或铅丝)，检查距槽边尺寸,确定槽宽标准。以此修整槽边，最后清理槽底土方.槽底修理铲平后进行质量检查验收。（8）开挖基坑的土方，场地无条件堆放，挖出的淤泥全部一次运走,运距20km。弃淤泥场地，50装载机一台，堆积淤泥、整平场地、整平道路.1.4、降水措施开挖宜从上到下分层分段依次进行。随时作成一定坡势，以利泄水。如有积水，应随时用潜水泵将积水排除。在开挖过程中，应随时检查槽壁和边坡的状态。深度大于1。5m 时，根据土质变化憎况,应做好基坑的支撑准备，以防坍陷。基槽开挖完成后，为保证基底不因雨水浸泡对下一步的基础施工质量造成影响,需在基地设置6-8个积水坑，并用潜水泵排除积水.为防止地面积水流入基坑，造成基底被浸泡,在开挖完成后，沿坑壁周边开挖一条排水沟，并于基地的积水坑相连，使水能够及时流入积水坑。1.5、施工测量测量人员要对工程将要施工的设计图纸提供的各种数据以及相关的几何尺寸进行复核，认真学习熟悉图纸，领会设计意图,做到心中有数，发现不符现象及时与设计、监理等有关人员共同解决。 测量内业计算整理出的各种点线角度高程等数据必须经两人复核无误后方可进行放样。经过复测放样的精度满足设计要求后约请监理工程师现场验收并在验单上签字批准，再向施工队进行交底。交底以书面形式并配有草图，内容明确，数字准确,交接人均应有签字存档备查。测量人员在施工过程中，对每一步的测量工作（内业、外业)一定要严肃认真，做到依据正确、计算精确、一丝不苟，步步校对,杜绝偏差，减少损失,确保工程测量万无一失。二、土方回填21 土方回填前的准备（1）、回填料的确定本工程回填料主要利用麻饼土,工程师认为不合格的填筑料一律不得使用。（2）、施工前技术交底 土方回填前，由技术部向作业班组质检员进行详细的技术交底,将回填区域的划分、根据碾压试验确定的压实参数、施工方法等问题交代清楚.22 施工部署土方回填时，采取两种方案进行，即堆土区一侧采用大型推土机送土到基坑，另一侧采用挖掘机装土，自卸汽车从一端绕运到位，做到两侧同时回填均匀上升。当土回填到设计要求标高时，均采用大型推土机推土到位。23 施工方法和程序1、施工程序： 2、施工方法2.1填筑方法土方回填采用自卸汽车运到位后,采用推土机摊铺，在地表层土回填后，按照工程师的指示和施工图纸的要求对地表设施恢复。2。2 土方回填控制土方回填过程中，根据试验确定的土料最佳含水量、摊铺厚度、碾压及夯实遍数，对填筑过程进行严格控制。推土机铺土时，对边坡处要进行开蹬处理，开蹬宽度按开挖边坡系数和铺土厚度计算确定.铺土厚度不允许超出经试验确定的铺土厚度。推土机碾压采用进退错距法,碾迹搭接宽度应大于10cm。分段碾压时接茬处应作成大于1：3的斜坡，碾压时碾迹应重叠0.5m，上下层错缝距离不应小于1m。在降雨前应及时压实作业面表层松土，并将作业面作成拱面或坡面以利排水,雨后应晾晒或对填土面的淤泥清除，合格后方可继续填筑。在整个回填过程中，设置专人保证观测仪器与测量工作的正常进行，并保护所埋设的仪器和测量标志的完好。2。3 质量检查1、填筑前，首先对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。其次对测量后的基槽进行基础面的清理，然后报工程师进行回填前的验收，验收合格后方可回填.2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监督并密切配合工程师监督人员的工作.3、在土方填筑过程中，根据工程师批准的土方填筑检测计划对每步土进行检测，检测合格后把检测资料报送工程师并报请工程师进行抽检，复检合格并经批准后进行下步土的回填.4、在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料必须翻晒，待其含水量达到要求后方可进行回填.5、在工程师检查后对不合格的回填土，彻底按工程师的指示进行返工、修理和补强.6、土方填筑完工后，首先对工程全部填筑部位按国家有关规范规程规定的有关内容进行自检,自检合格后报请工程师进行验收。 、轻型井点降水1、工艺流程 施工准备 开挖冲孔沟 布置总管、轻井泵 水冲孔 插入支管 灌砂 连接支管、总管、轻井泵 封土 试抽 正常抽水 填平冲孔沟2、施工要点（1) 施工场地在施工前应做好平整工作，放好施工灰线。（2） 井点支管的埋设，选用冲水管冲击成孔后再沉放井点。 (3） 配合打设轻井的起重设备一台履带吊。（4） 井点冲孔施工时，应保持孔径上下均匀、垂直,冲孔深度应比滤管底加0.5m深为宜，井点支管应置于孔的中央，四周适时填入中粗砂至距地面自然土以下米深度，以上部分用粘土填实封闭支管四周防止真空泄漏。(5） 井点用砂,颗粒直径为0。30。5mm，含泥量不得超过3%。（6) 为了确保支管的抽水质量,冲孔操作时，当冲孔深度达到设计深度时,不应急于拔出冲孔枪头，应让枪头在孔内冲翻二分钟，让清水将污水基本排出后再拔出冲孔枪头,并随即灌入一反斗车中粗砂,然后再可将支管插入。(7） 井点集水总管布设就位和支管打设完成以后，在两者没连接完成之前，应用木塞或塑料布包裹裸露的管口丝牙，防止异物入内或施工不小心碰坏管口。当总管和支管连接完成以后，应检查弯管等各部件接口是否紧配、严密，防止漏气。(8）冲孔作业时，应事先挖好导流的排水沟,并使排水沟通畅，汇集到集水井中的水，应及时采用强排水的方法排出，防止满溢影响工地环境文明。(9） 开机抽水后，应经常检查支管是否漏气或“死井”，发现问题应及时用水冲洗，逐个疏通.（10）值班人员应经常检查水泵的真空度及压力的使用情况，在抽水的过程中,应对流量、真空度进行观察统计，并作好记录。（11) 井点主机布置定当应搭设临时机房,防止运转设备意外损坏，便于值班人员清保维修机器，防止雨天设备受潮漏电。第三章 施工进度计划及保证措施第一节 施工进度计划1、根据文件要求，施工总工期为30日历天。2、根据现场实际情况，施工阶段实行平行施工，进行必要穿插施工。 第二节 保证工程进度的措施组织精干的技术人员、经验丰富的管理人员及实力雄厚的施工队伍参加施工，以提高工作效率.为确保计划顺利实施,必须抓好施工前、施工中准备工作，从抓好计划编制,贯彻检查落实入手，力求避免计划进度由于管理工作脱节而产生不平衡。建立强有力的施工组织调度，及时进行平衡和协调，缩短工序搭接时间。选择最佳施工方案，经常检查和监督计划执行情况，及时总结经验，找出差距，以便不断提高生产率，确保工程施工进度.与业主、监理密切配合，争取他们的大力支持，减少外部干扰。同时做好与其它相关单位的协调工作。负责机械设备修理的工班,实行24小时值班制、设备定期检修制度,做到发现故障及时排除，提高施工机械完好率和使用率。第四章 安全生产、文明施工第一节 安全生产安全生产是完成本工程各项施工任务的重要保证，因此，在抓质量、促进度的同时，必须做好安全生产、文明施工，把安全生产，文明施工各项工作贯穿于施工全过程，项目部将根据杭州建设工程安全标准化管理的有关规定及文明施工的标准实施工工程。一、安全管理体系 项目经理 技术负责人 安全员机械安全管理 施工安全管理 消防安全管理 电器安全管理 各作业班组二、安全生产保证措施1、确立安全目标：无重大伤亡事故.2、安全生产基本规则：以安全生产作为标准化管理重点，严格执行建筑机械使用安全技术规范、施工现场临时用电安全技术规范、施工现场防火规定、施工现场机械设备安全管理规定、施工现场电气安全管理规定等有关各项措施。3、安全生产总体措施:a. 建立由项目经理领导的安全生产管理网络,对安全实行重点横向到边，纵向到底的层层管理，做到责任落实到人.b. 对项目全面分析，确定安全关键控制点及薄弱环节进行重点管理，形成点面结合的管理模式.c. 加强对参战职工的安全思想教育,自觉进行安全操作规程的学习,提高全员的安全生产意识，落实责任，严肃法规。d. 场内设立的安全警告牌、指示牌等，开展现场安全生产大宣传，造成安全处处受控状态的气氛。e. 执行安全生产责任制、安全检查制、实行安全交底制、严格执行安全上岗证制度、特种工种必须持证上岗及事故报告制等.f. 从事危险作业人员进行保险.4、施工安全生产具体措施a. 安全生产责任制，责任落实到人，各项经济承包有明确的安全指标和包括奖惩办法内的保证措施。b. 认真编制安全操作规程，对职工进行安全教育，做到人手一份。c. 建立安全生产岗位责任制,实行谁主管生产谁负责安全的原则，按不同岗位和施工实际,定期开展安全活动和安全教育，施工管理人员和班组长在每天作业前坚持对工人进行岗前作业安全技术交底。d. 严格执行安全生产检查制度，定期进行安全检查，重点检查安全设备、个人防护、安全用电，发现隐患，及时整改，杜绝伤亡。e. 严格遵守安全操作规程，特种作业人员必须持证上岗，做到管理人员不违章指挥，作业人员不违章操作。f. 生产作业区设置安全警示标志，白天设置红旗，晚上设置红灯，并设专人加强巡视，夜间施工必须有足够的照明.g. 分部分项工程安全技术交底进行全面的针对性安全技术交底,受交底者履行签字手续。h. 遵章守纪、佩戴标记，严禁违章指挥、违章作业。i. 工伤事故处理建立事故档案、按调查分析规则、规定进行处理报告，认真做好“三不放过”工作。第二节 文明施工1文明施工目标执行省市有关规定，落实“二通”、“三无、“五必须”具体工作，施工现场实行标准化管理.2文明施工总体措施施工现场文明施工管理必须执行场容管理规定，文明施工专人负责管理.操作地点周围要做到整洁,废料倒在指定地点。加强现场文明施工，坚决贯彻“安全第一，预防为主”的方针，严格执行安全施工六大纪律等有关安全规章制度。施工现场堆放的成品，材料要整齐,以免影响地区景观.施工机械及电气设备须符合使用安全规程,非专业人员不得随意操作。机械设备等施工机具要定期检查，确认安全可靠才能使用。严格遵守操作工艺,特殊工种须持证上岗。施工现场用的临时电力系统,禁用大地作相线或零线，并须在设备负载线的首端处设置漏电保护装置。各种用电机具设备的接零,接地装置应良好，现场总配电箱应设专人管理.现场用电要找工地保养电工，其它人员不准拆接临时电源。晚间作业应设置足够的照明灯具。施工区域危险区域应有醒目的禁止标志，并采取安全可靠的安全措施。施工中必须做好便民措施，应不防碍沿线单位居民的出入,应即使采取相应有效的措施保证居民正常生活。3文明施工具体措施a.场容场貌施工平面布置施工现场设置“七牌一图.即：施工单位、项目工程名称牌，安全生产宣传牌，安全事故统计牌,安全防火宣传牌，项目管理人员名单及施工现场总平面图。工地进出门鲜明周正，美观大方、整洁。自觉接受社会监督。施工现场必须根据场地实际合理布置,设施设备按场布图规定设置堆放，并随施工阶段不同而调整。做到现场布置合理、整洁，并派专人进行清洁卫生。临时设施 临时设施方位、标高布局合理，环境卫生、宿舍卫生设专人管理,保持清洁。定期评比，定期消毒杀菌，做到无蝇、无蛆、无粪便外露。 施工现场、生活小区、生产辅助区严格执行安全检查值日制度和门卫登记制度、动火审批制度.生活小区、生产辅助区，易燃作业现场，要设置消防器材和明显的防火警示标志。民工宿舍、食堂、现场办公设施采用现场搭设，工棚一律采用活动房屋，项目部办公室必须图表整齐、窗明门净、施工内业资料齐全能及时反映施工进度和现场情况。施工道路与场地道路畅通、平坦、整洁、不乱堆乱放、无散落地，地平整不积水,无散落的“五头”、“五底及散物；场地排水成系统，并畅通不堵；建筑垃圾必须集中堆放，及时处理。第三节 环境保护措施环境保护是生态平衡的保证，是我国重要国策,为了减少避免施工对环境的破坏，采用措施如下：(1)树立环保意识，认真贯彻国家及省市区有关环保的政策文件,对全体员工进行环保教育,强化为子孙后代造福、为人民造福的思想。(2)在安排施工生产计划时，要同时制定环保措施并检查贯彻执行情况。（3)施工场地水泥等粉尘物资要保持袋袋罐装、妥善管理,不得裸露空置以防随风吹漂浮。施工车辆运输土沙石装载不能过满，必须上盖。（4) 各种机械设备都要安装良好噪音消声装置,噪音大机械应尽量不在晚间22-6点使用，必须夜间使用的高噪音声设备应采取各种防护、降噪措施.（5)对进出场道路，不乱挖乱弃，旱季注重道路铺渣洒水养护，降低粉尘对环境的污染,雨季做好沟渠疏通，防止因雨水剥离道路造成污染。10
