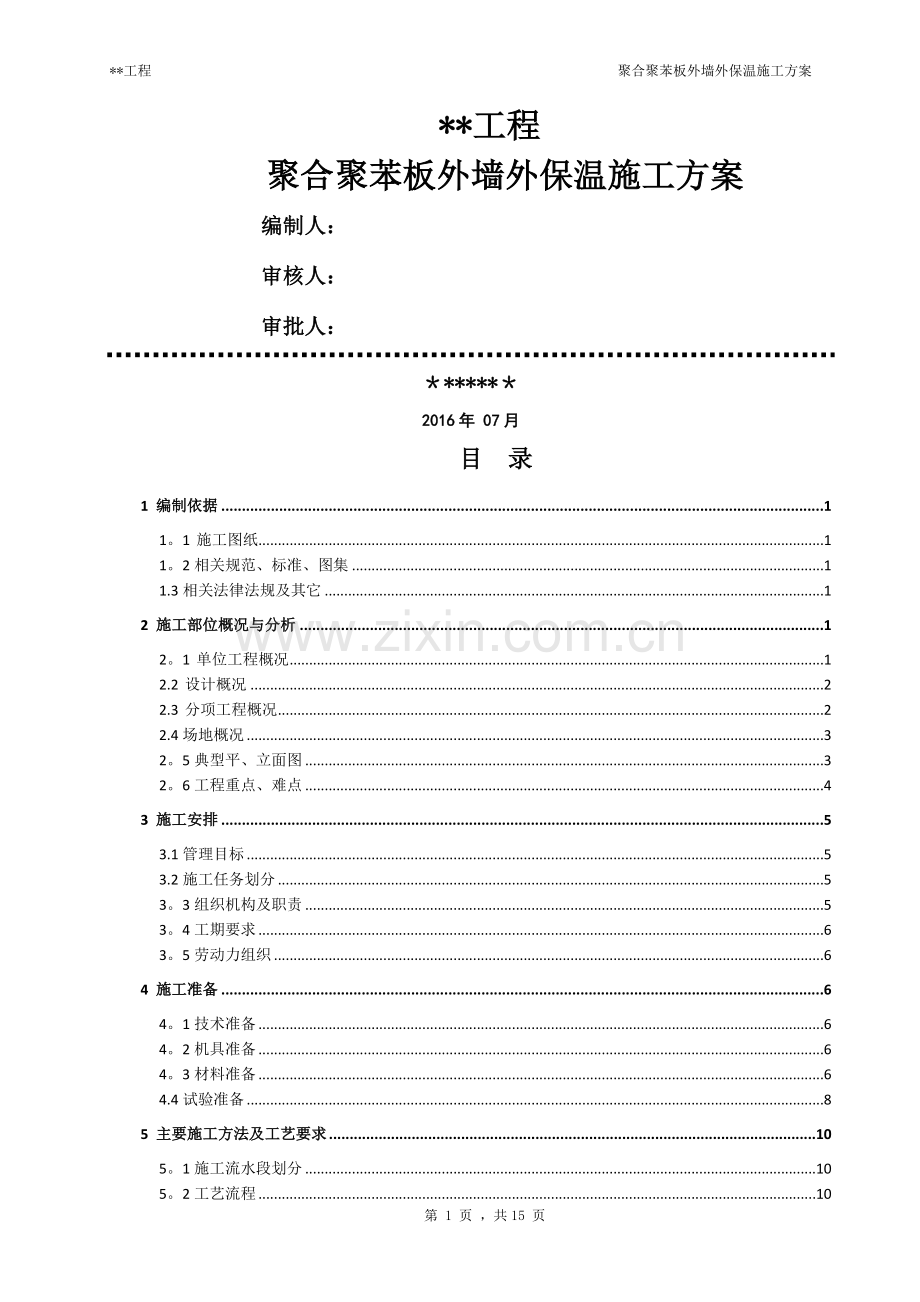

聚合聚苯板外墙外保温施工方案.doc_第1页
第1页 / 共15页
聚合聚苯板外墙外保温施工方案.doc_第2页
第2页 / 共15页
聚合聚苯板外墙外保温施工方案.doc_第3页
第3页 / 共15页
聚合聚苯板外墙外保温施工方案.doc_第4页
第4页 / 共15页
聚合聚苯板外墙外保温施工方案.doc_第5页
第5页 / 共15页
点击查看更多>>
资源描述

1、*工程 聚合聚苯板外墙外保温施工方案*工程聚合聚苯板外墙外保温施工方案编制人:审核人:审批人:*2016年 07月目 录1 编制依据11。1 施工图纸11。2相关规范、标准、图集11.3相关法律法规及其它12 施工部位概况与分析12。1 单位工程概况12.2 设计概况22.3 分项工程概况22.4场地概况32。5典型平、立面图32。6工程重点、难点43 施工安排53.1管理目标53.2施工任务划分53。3组织机构及职责53。4工期要求63。5劳动力组织64 施工准备64。1技术准备64。2机具准备64。3材料准备64.4试验准备85 主要施工方法及工艺要求105。1施工流水段划分105。2工艺

2、流程105.3施工方法105.4雨季施工要求126 质量要求126。1验收程序126。2施工质量标准137 其他要求147。1安全生产保证措施147.2消防安全管理措施147。3 绿色施工管理措施157.4 文明工地管理措施167.5成品保护措施161 编制依据1。1 施工图纸序号图纸名称编号出图日期1*结构专业施工图*2015年4月2建筑专业施工图2015年4月3*结构专业施工图*2015年4月4*建筑专业施工图*2015年4月5设计变更通知单/*1.2相关规范、标准、图集序号规范、规程名称编号备注1建筑工程施工质量验收统一标准GB5030020132建筑施工高处作业安全技术规范JGJ809

3、13建筑施工安全检查标准JGJ59994公共建筑节能设计标准GB50189-20155建工节能工程施工质量验收规范GB50411-20076外墙外保温施工技术规程DB11/T5847北京市公共建筑节能设计标准DB11/68720098建筑工程资料管理规程DB11/T695-20099A2级聚苯板保温13BJZ1231.3相关法律法规及其它序号名称编号备注1建设工程安全生产管理条例国务院令第393号23施工组织设计2015年5月2 施工部位概况与分析2.1 单位工程概况序号项目内容1工程名称2工程地址3建筑面积4建设单位5设计单位6监理单位7质量监督单位8施工总承包单位9施工工期10质量目标合格

4、2。2 设计概况序号项 目内 容1建筑特点2建筑规模 ()总建筑面积地上建筑面积地下建筑面积3建筑层数、层高、高度建筑项目建筑层高建筑层数建筑高度*40.00相当于*5室内外高差*6耐火等级*2.3 分项工程概况本工程外墙保温采用HG保温砌块自保温体系,目前已施工完毕。*楼局部做法为聚合聚苯板外墙保温系统.具体位置为:*。保温板采用聚合聚苯板,材料性能要求:表观密度不小于70Kg/m,导热系数不大于0。040W/(mk),压缩强度不小于0.15MPa,垂直于板面方向的抗拉强度不小于0。10MPa,尺寸稳定性不大于0。30%,吸水率不大于6.0%。保温做法:聚合聚苯板薄抹灰系统粘结层为粘结砂浆;

5、保温层为聚合聚苯板,厚度80mm;锚固件圆盘直径50mm,锚固深度55mm,数量不少于6个/;抹面层为抹面胶浆复合玻璃纤维网布;饰面层为外墙涂料,真石漆。2。4场地概况工程外墙外保温为设计变更增加部分,施工阶段的施工现场外保温材料堆放于原保温砌块场地,以保证消防安全和二次运输、使用的便利。2.5典型平、立面图标准层平面图平面图*东立面图*图2.6工程重点、难点本工程外保温施工高度较高,工程交叉施工安全消防管理难度大,重点控制外保温板的粘结面积率和锚栓的有效锚固强度,严加重视外保温材料的原材复试和现场检验.3 施工安排3。1管理目标序号类型指标值1质量目标一次交验合格率100,优良率不低于95;

6、2安全文明、消防施工指标1、安全:杜绝死亡事故、重伤事故2、消防:杜绝重大火灾、火警出警事故3、机械:杜绝重大机械事故4、环保:杜绝重大环境事故,噪声排放达标,严格执行场界噪声限制5、北京市文明安全工地6、北京市绿色安全工地3工期目标竣工时间:2016年8月10日,工期约15天4降低目标2%3.2施工任务划分3。2。1专业分包施工项目序号专业分包项目分包单位名称备注1外保温施工/3。2.2 施工界面划分总包完成结构主体及二次结构砌筑工作,完成施工机具的准备工作,提供作业面。分包单位进场后按总包要求进行材料的报验及进场复试、完成施工基层墙面清理,包含墙面找平,螺栓孔的封堵等基层处理、完成保温板的

7、粘贴及后置锚固件的施工、完成聚合物抹面砂浆的施工及外饰面施工。3。3组织机构及职责3.3.1总包项目部管理层人员及职责序号管理职责责任人序号管理职责责任人1项目经理4技术主管2现场主管5质量主管3安全主管6专职工长3.3.2分包单位人员及职责北京钰艺成仁装饰有限公司分包单位人员及职责序号管理职责责任人序号管理职责责任人1项目负责人3土建质检员2现场主管/技术员4专职安全员3.4工期要求工程外保温工程体量较小,均为大面施工,不涉及外窗、装饰线等工序及交叉,工期较短,本工程历时约15 日历天,2016年7月25日-2016年8月10日。3。5劳动力组织专业分包单位劳动力安排序号工种人数备注1保温、

8、油工102瓦工53电工14 施工准备4。1技术准备针对本工程具体情况和特点进行各项技术准备工作包括如下主要内容:4。1。1熟悉施工图纸和相关规范、标准、图集,熟悉施工现场,了解材料性能,掌握施工要领.4.1。2编制专项方案,施工前进行方案交底,专业工长在施工前对施工作业班组进行全面的、有针对性的技术、安全交底,包括项目工程量、工期、操作工艺、质量标准、安全文施等各项内容。4.2机具准备需准备的施工机具有:外接电源设备、水平运输手推车、电动搅拌机、外墙脚手架、电动吊篮、角磨机、电锤、称量衡器、测量仪器、检测工具、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗、磅

9、秤、电锤(冲击钻)、裁刀、自动(手动)螺丝刀、剪刀、扫帚、棕刷、开刀等。 4.3材料准备4。3.1材料部门根据现场施工进度计划编订采购计划,定购保温板。保温板运至现场,材料、技术、生产部门,对照厂家放样单,确定是否符合现场要求,确认合格后留场待用。4。3。2进场后除检验产品合格证和出厂检测报告外,还必须对主要材料进行外观检查,容重,燃烧性能进行现场检查,并按试验计划要求进行复试,复验合格后方可在施工中使用.4.3.3材料存放应符合以下要求:1)保温材料进场后,应远离火源.保温材料宜在库(棚)内存放,注意通风、防潮,严禁雨淋.如露天存放,应采用不燃材料完全覆盖.2)材料应分类存放并挂牌标明材料名

10、称。根据设计图纸和节能规范、施工规程等要求,了解外保温施工所涉及的保温及配套材料的性能,作为材料进场验收的依据.列表示例如下:聚合聚苯板保温板序号项目性能指标1导热系数不大于0。040W/(mk)2密度70Kg/m3压缩强度0。15MPa4吸水率不大于6。0胶粘剂技术指标项目性能指标试验方法拉伸粘结强度(与水泥砂浆),MPa常温常态0。6JGJ 144耐水0。4拉伸粘结强度(与聚合聚苯板),MPa常温常态0。08,破坏在聚合聚苯板内耐水0。08,破坏在聚合聚苯板内可操作时间,h1.54。0抹面胶浆技术指标项目性能指标试验方法拉伸粘结强度(与聚合聚苯板),MPa常温常态0.08,破坏在聚合聚苯板

11、内JGJ 144耐水0.08,破坏在聚合聚苯板内耐冻融0.08,破坏在聚合聚苯板内压折比3。0GB/T 17671抗冲击性3J级JC/T 993吸水量,g/m2500可操作时间,h1.54.0JGJ 144玻纤网技术指标项目性能指标试验方法单位面积质量,g/m2130GB/T9914.3耐碱断裂强力(经、纬向),N/50mm750GB/T7689。5耐碱断裂强力保留率(经、纬向),%50断裂伸长率(经、纬向),5。0锚栓塑料圆盘直径应不小于55mm,金属螺钉应采用不锈钢或经过表面防腐处理的金属制品,塑料钉和带圆盘的塑料钢钉应采用聚合物材料制作,其技术指标应符合下表的要求。锚栓技术指标项目性能指

12、标试验方法A类基层墙体B类基层墙体C类基层墙体D类基层墙体E类基层墙体抗拉承载力标准值,kN0.600。500.400.300。30JG/T 366注:当锚栓不适用于某类基层墙体时,可不做相应的抗拉承载力标准值检测;A类:普通混凝土基层墙体;B类:实心砌体基层墙体,包括烧结普通砖、蒸压灰砂砖、蒸压粉煤灰砖砌体以及轻骨料混凝土墙体;C类:多孔砖砌体基层墙体,包括烧结多孔砖、蒸压灰砂多孔砖砌体墙体;D类:空心砌块基层墙体,包括普通混凝土小型空心砌块、轻集料混凝土小型空心砌块墙体;E类:蒸压加气混凝土基层墙体。与外墙外保温系统配套的柔性腻子和建筑涂料等饰面材料应符合相应标准的要求,还应与外墙外保温系

13、统相容.严寒和寒冷地区外保温使用的粘结材料,其冻融试验结果应符合该地区最低环境温度的使用要求,检验方法为核查质量证明文件。现场工长要熟悉施工图纸、加工订货单,了解各种材料的使用部位、用量,以便根据工程进展情况及时申请材料进场。材料进场计划列表示例如下:材料进场计划名称(规格)数量计划进场时间名称(规格)数量计划进场时间粘接砂浆10T2016。07.23网格布1000平2016。07.30聚合聚苯板56方2016。07.23抗裂砂浆10T2016。07。30保温钉4500个2016。07.24耐水腻子5T2016.08.03根据材料进场计划,材料部门做好材料的订购、运输、存放保管等工作,按计划时

14、间、分批进场,满足施工需要.4。4试验准备针对本工程具体情况和地域气候等特点进行各项试验准备工作并应包括如下主要内容,由技术负责人对材料员、质量员、试验员等相关人员进行试验交底.聚合聚苯板的技术性能试验项目单位性能指标规格(长宽*厚)mm500*300*(50-100)导热系数W/(mK)0。040表观密度kg/m370100抗压强度MPa0.15吸水率%6垂直于板面方向的抗拉强度 原强度MPa0.10,破坏面在聚合聚苯板上耐水0.10,破坏面在聚合聚苯板上燃烧性能A级(A2级)/燃烧性能A2级粘结砂浆的技术性能试验项目单位性能指标拉伸粘结强度(与水泥砂浆),常温常态MPa0。6耐水0.4拉伸

15、粘结强度(与聚合聚苯板)常温常态MPa0。10,破坏面在聚合聚苯板上耐水0。10,破坏面在聚合聚苯板上可操作时间h1.54。0抹面砂浆的技术性能试验项目性能指标拉伸粘结强度(与聚合聚苯板),MPa原强度0.10,破坏面在聚合聚苯板上耐水0.10,破坏面在聚合聚苯板上可操作时间,h1。54.0抗压强度/抗折强度-3.0网布技术性能试验项目性能指标单位面积质量,g/m2160网孔规格,mm44断裂强力(经、纬向),N/50mm750耐碱断裂强力保留率(经、纬向),%50断裂应变(经、纬向),5。0柔性耐水腻子技术性能试验项目性能指标容器中状态无结块、均匀施工性刮涂无障碍耐水性(96h)无异常粘结强

16、度标准状态600动容循环(5次)40柔韧性直径50mm,无裂痕5 主要施工方法及工艺要求5。1施工流水段划分本工程体量较小,划分研发办公楼及质检楼两段施工。5。2工艺流程基层处理 吊垂直、 弹控制线 安装起步托架 材料准备 配制胶粘剂 粘贴翻包玻纤网 粘贴保温板 安装锚栓 抹底层抹面胶浆 铺设玻纤网 抹面层抹面胶浆 刮外墙柔性腻子外饰面作业 验收。 5.3施工方法针对本分项工程的重、难点,分步骤、分部位描述本分项工程做法要点和重点操作工艺,针对每个节点的施工难点和重点明确施工措施.5。3.1基层处理进行基层处理,基层表面应清洁,无油污、脱模剂等妨碍粘接的附着物,凸起、空鼓和疏松部位应剔除并找平

17、,螺栓孔洞应采用发泡胶嵌补密实,外部采用聚合物水泥封补。5.3。2吊垂直、弹控制线根据建筑立面设计和外墙外保温系统的技术要求,在墙面弹出外门窗水平、垂直及伸缩缝、装饰缝线等。在建筑外墙大角(阳角、阴角)及其他必要处挂垂直基准钢线,每个楼层适当位置挂水平线,以控制保温板的垂直度和平整度。5.3.3保温层施工1。 粘贴聚合聚苯板方式为点框法,应保证粘结面积大于60%。2。 排板时按水平顺序移动,上下错缝粘贴,阴阳角处应做错茬处理。具体做法参见图2。 阳角 门窗洞口3. 粘板应用专用工具轻柔、均匀挤压保温板,随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶粘剂,使板与板之间无“碰

18、头灰。4。 锚栓安装应在胶粘剂凝固至少24h后进行,用电锤(冲击钻)在聚合聚苯板表面向内打孔,孔径视锚栓直径而定,进墙有效锚固深度不小于55mm,拧入或敲入锚固钉,钉头不超出板面,数量与型号根据设计要求确定.5。3.4保护层施工1. 聚合聚苯板的抹面胶浆防护层厚度宜为3mm5mm.拼缝处的抹面胶浆防护层厚度3mm。2. 在抹面胶浆可操作时间内,将玻纤网绷紧后贴于底层抹面胶浆上,用抹子由中间向四周把玻纤网压入胶浆中,要平整压实,严禁玻纤网褶皱。铺贴遇有搭接时,搭接长度不得少于100mm。3。 在底层抹面胶浆凝结前抹面层抹面胶浆,厚度1mm2mm,以覆盖玻纤网、微见玻纤网轮廓为宜.抹面胶浆切忌不停

19、揉搓,以免形成空鼓.5。3。5特殊部位的要求散水以下冻土范围内(室外地坪以下0.8m)的外墙保温做法要随地上外墙保温做法或能达到同等效果的防水性保温材料,聚合聚苯板与HG保温砌块衔接位置做法见下:新风机房洞口翻包网格布做法5。4雨季施工要求5.4。1雨天不宜进行外墙保温施工,雨后应待基层表面基本晾干后方可继续施工.5。4。2外墙保温材料应保证不被雨淋,施工安排合理安排,保温层施工后尽快安排施工罩面层施工。5。4.3若遇到天气临时变化,应用塑料布遮盖、或搭设防雨棚。6 质量要求6。1验收程序根据GB50300、GB50411等规范、规程及建设、监理单位的专门要求,外墙外保温系统施工应在基层处理、

20、复合板粘贴、锚固件固定、玻纤网铺设和墙体热桥部位等每项处理完后进行隐蔽工程验收,抹灰完成后进行验收.饰面层工程施工质量应符合GB 50210建筑装饰装修工程质量验收规范的有关规定.各项目检查数量应符合以下要求:以每5001000划分为一个检验批,不足500也应划分为一个检验批;每个检验批每100应至少抽查一处,每处不得小于10。检验批的划分也可根据与施工流程相一致且方便施工与验收的原则,由施工单位与监理(建设)单位共同商定。6。2施工质量标准6。2。1主控项目外墙外保温系统性能及所用材料的品种、规格、性能必须符合设计和相关标准的要求。检验方法:核查系统型式检验报告、产品合格证、出厂检验报告和抽

21、样复验报告。1. 保温板与基层墙体必须粘结牢固,无松动和虚粘现象,实际粘结面积率应不小于60%且符合设计要求,粘结强度应不小于0。10MPa;检验方法:1)现场实测基层墙体粘贴复合板样板的粘结强度;2)扒开粘贴的复合板观察检查和用手推拉检查.2。 锚栓数量、锚固深度、锚固力应符合设计和相关标准的要求。检验方法:观察检查;卸下锚栓,实测锚固深度;核查锚固力现场检验报告和隐蔽工程验收记录.3.抹面胶浆与复合板必须粘结牢固,无脱层、空鼓,面层无裂缝。检验方法:用小锤轻击和观察检查.4. 外墙热桥部位采取的隔断热桥和保温措施应符合设计要求。检验方法:查验隐蔽工程验收记录,观察检查,每个检验批的每种热桥

22、部位抽查20.6.2.2一般项目1. 保温板安装应上下错缝,各板间应挤紧拼严,拼缝平整,碰头缝不得抹胶粘剂.检验方法:观察;手摸检查,查验隐蔽工程验收记录。2. 玻纤网应铺压严实,包覆于抹面胶浆中,不得有空鼓、褶皱、翘曲、外露等现象。搭接长度必须符合规定要求。增强部位的玻纤网做法应符合设计和本导则的要求.检验方法:观察检查,查验隐蔽工程验收记录。3. 保温板安装允许偏差应符合下表。保温板安装允许偏差和检验方法项次项目允许偏差(mm)检查方法1表面平整度5用2m靠尺和楔形塞尺检查2垂直度5用2m垂直检测尺检查3阴、阳角垂直5用2m托线板检查4阳角方正5用200mm方尺检查4 外墙外保温面层的允许

23、偏差和检验方法应符合下表规定。外墙外保温面层的允许偏差和检验方法项次项 目允许偏差(mm)检查方法1表面平整度4用2m靠尺和楔形塞尺检查2垂直度5用2m垂直检测尺检查3阴、阳角方正4用200mm方尺检查4分格缝(装饰线)直线度3拉5m线,不足5m拉通线,用钢直尺检查7 其他要求7。1安全生产保证措施7。1.1安全生产的组织机构7.1.2安全生产责任制分包进场施工前与分包方签订安全责任协议书。7.1.3安全防护措施1)根据物体坠落的抛物线距离要求,在二层楼面沿主楼建筑边沿搭设6m宽的水平安全网,双层防护,面层为水平安全兜网。2)在施工作业面下方拉出安全警戒线,并有专人巡视和看管。3)施工人员在进

24、行入外架或吊篮施工前要先检查自己的安全帽、安全带是否佩戴好;小安全锁是否完好,自锁功能是否正常。4)在吊篮开始上升之前要先检查安全绳是否安全可靠,将安全带挂在安全绳上的小安全锁上,并检查是否挂牢之后方可起升吊篮。5)施工人员必须遵守操作规程,戴好安全帽、系好安全带.安全带必须扣在设置的安全绳上,并将安全绳单独固定在工作区上方安全可靠的固定物上.服从安全检查人员的指令。6)遇有雷雨天气或风力超过5级风时,暂停施工操作。7)从事施工作业高度在2米以上时必须采取有效的防护措施,系好安全带,防止坠落。必须对脚手架进行安全检查,确认合格后方可上人。脚手架应满铺脚手板,并固定牢固,严禁出现探头板。使用手持

25、电动工具均应设置漏电保护器,戴绝缘手套,防止触电。7。2 消防安全管理措施7。2。1 外保温施工现场为禁火区域,并远离火源,严禁吸烟。当附近有明火作业时,必须严格执行动火审批制度,并采取相应的安全措施.7。2。2 保温工程施工作业,应配备足够的消防器材,指定专人维护、管理、定期更新,应确保其适用、有效.7.2.3施工现场适用的电器设备必须符合防火要求;电缆、电线等带电线路与可燃类保温材料堆放区保持安全距离.7.2。4 外保温工程的施工应分区段进行,各区段应保持一定的防火间距,并宜尽早安排覆盖层(抹面层或界面层)的施工.保温层施工时,没有保护面层的保温层不得超过三层楼高,裸露不能超过2天。7.2

26、。5 外保温工程施工区域用电气焊、砂轮等明火时,必须确认明火作业所涉及的区域内的可燃类保温材料已经覆盖了面层或界面层,并设置专门的动火监护人,配备足够的灭火器材。严禁在已经完成安装的保温材料上进行电气焊接和其他明火作业。7。2。6 施工期间,施工单位应加强保温材料的堆放管理,随时清理遗留在施工现场的废弃保温材料。7.3 绿色施工管理措施7.3.1材料进场后应整齐堆放在指定位置,并设置标示标牌,对于怕水的节能材料要下垫上盖,做好防水防雨措施;7。3。2节能材料的使用应按照材料计划分批次进场,减少浪费,使用完后要将剩余的废料统一处理;在楼层内施工时应将废料装入编织袋,使用物料提升机统一运放到指定地

27、点,不得随意丢弃。要做到工完料尽场地清。7.3.3节能施工过程中要注意扬尘控制,施工时要定时对作业面、路面洒水。7.3。4节能施工过程中要注意控制施工噪声,禁止抛、扔、砸等不必要的噪声行为。7。4 文明工地管理措施1)施工人员应遵守施工现场各项安全生产、环境保护管理制度,服从现场的统一管理。2)进入现场必须戴安全帽。施工现场严禁上下抛扔工具等物品。3)从事施工作业高度在2m以上时必须采取有效的防护措施,系好安全带,防止坠落。4)脚手架应满铺脚手板,并固定牢固,严禁出现探头板,吊篮在使用过程中,严禁在三层以上上下人员及物料,以防坠人坠物。严禁交叉作业。工作吊篮仅限2工人操作,可以相互配合。5)使用手持电动工具均应设置漏电保护器,戴绝缘手套,防止触电.机械发生事故时,非机电维修人员严禁维修.6)打磨后的保温外皮块颗粒碎末应及时清理,每道工序应做到活完脚下清,并将废料放置在指定地点。7)保温材料仓库必须配备足够的灭火器,严禁使用过期灭火器。7。5成品保护措施7.5.1 外墙外保温施工过程及完成后,后续工序与其它正在进行的工序应注意对成品进行保护。禁止在保温墙面上随意剔凿,避免尖锐对象撞击.7.5.2 门窗洞口、边、角、垛宜采取保护性措施。第 15 页 ,共15 页
