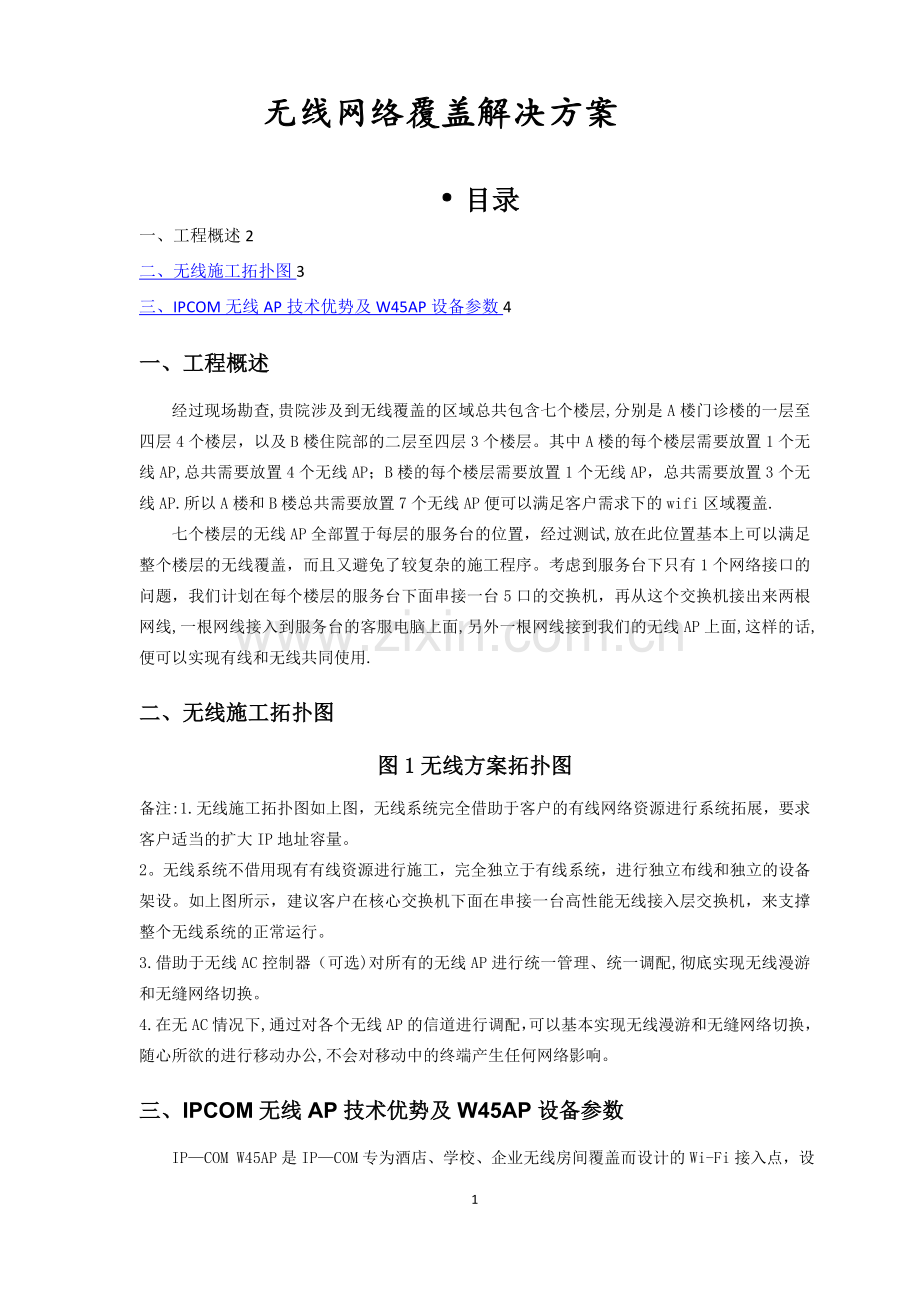

无线施工方案.doc_第1页
第1页 / 共2页

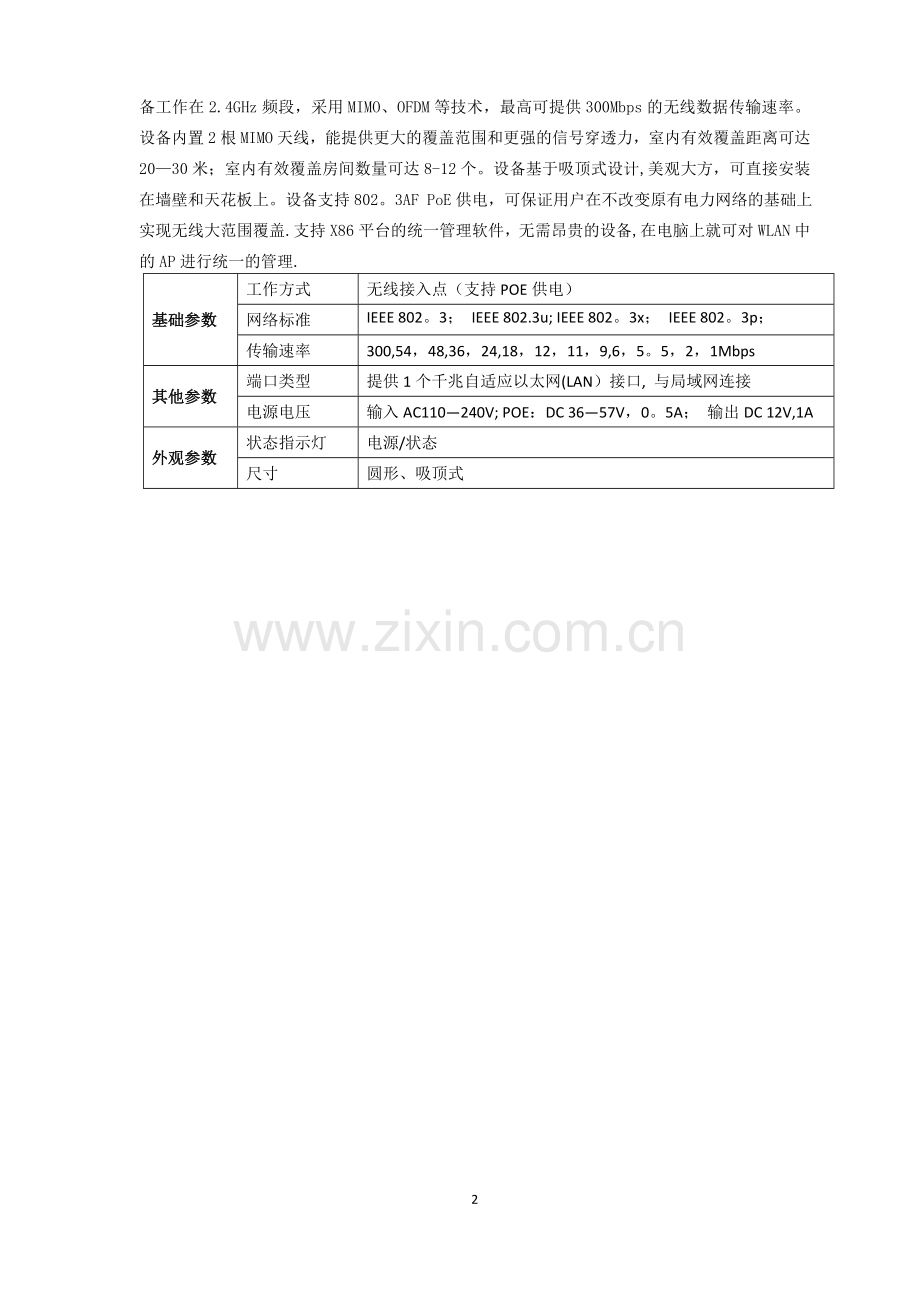

无线施工方案.doc_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、无线网络覆盖解决方案目录一、工程概述2二、无线施工拓扑图3三、IPCOM无线AP技术优势及W45AP设备参数4一、工程概述经过现场勘查,贵院涉及到无线覆盖的区域总共包含七个楼层,分别是A楼门诊楼的一层至四层4个楼层,以及B楼住院部的二层至四层3个楼层。其中A楼的每个楼层需要放置1个无线AP,总共需要放置4个无线AP;B楼的每个楼层需要放置1个无线AP,总共需要放置3个无线AP.所以A楼和B楼总共需要放置7个无线AP便可以满足客户需求下的wifi区域覆盖.七个楼层的无线AP全部置于每层的服务台的位置,经过测试,放在此位置基本上可以满足整个楼层的无线覆盖,而且又避免了较复杂的施工程序。考虑到服务台

2、下只有1个网络接口的问题,我们计划在每个楼层的服务台下面串接一台5口的交换机,再从这个交换机接出来两根网线,一根网线接入到服务台的客服电脑上面,另外一根网线接到我们的无线AP上面,这样的话,便可以实现有线和无线共同使用.二、无线施工拓扑图图1无线方案拓扑图备注:1.无线施工拓扑图如上图,无线系统完全借助于客户的有线网络资源进行系统拓展,要求客户适当的扩大IP地址容量。2。无线系统不借用现有有线资源进行施工,完全独立于有线系统,进行独立布线和独立的设备架设。如上图所示,建议客户在核心交换机下面在串接一台高性能无线接入层交换机,来支撑整个无线系统的正常运行。3.借助于无线AC控制器(可选)对所有的

3、无线AP进行统一管理、统一调配,彻底实现无线漫游和无缝网络切换。4.在无AC情况下,通过对各个无线AP的信道进行调配,可以基本实现无线漫游和无缝网络切换,随心所欲的进行移动办公,不会对移动中的终端产生任何网络影响。三、IPCOM无线AP技术优势及W45AP设备参数IPCOM W45AP是IPCOM专为酒店、学校、企业无线房间覆盖而设计的Wi-Fi接入点,设备工作在2.4GHz频段,采用MIMO、OFDM等技术,最高可提供300Mbps的无线数据传输速率。设备内置2根MIMO天线,能提供更大的覆盖范围和更强的信号穿透力,室内有效覆盖距离可达2030米;室内有效覆盖房间数量可达8-12个。设备基于

4、吸顶式设计,美观大方,可直接安装在墙壁和天花板上。设备支持802。3AF PoE供电,可保证用户在不改变原有电力网络的基础上实现无线大范围覆盖.支持X86平台的统一管理软件,无需昂贵的设备,在电脑上就可对WLAN中的AP进行统一的管理.基础参数工作方式无线接入点(支持POE供电)网络标准IEEE 802。3; IEEE 802.3u; IEEE 802。3x; IEEE 802。3p; IEEE802.11b; IEEE802。11g; IEEE802.11bn传输速率300,54,48,36,24,18,12,11,9,6,5。5,2,1Mbps其他参数端口类型提供1个千兆自适应以太网(LAN)接口, 与局域网连接电源电压输入AC110240V; POE:DC 3657V,0。5A; 输出DC 12V,1A外观参数状态指示灯电源/状态尺寸圆形、吸顶式2
