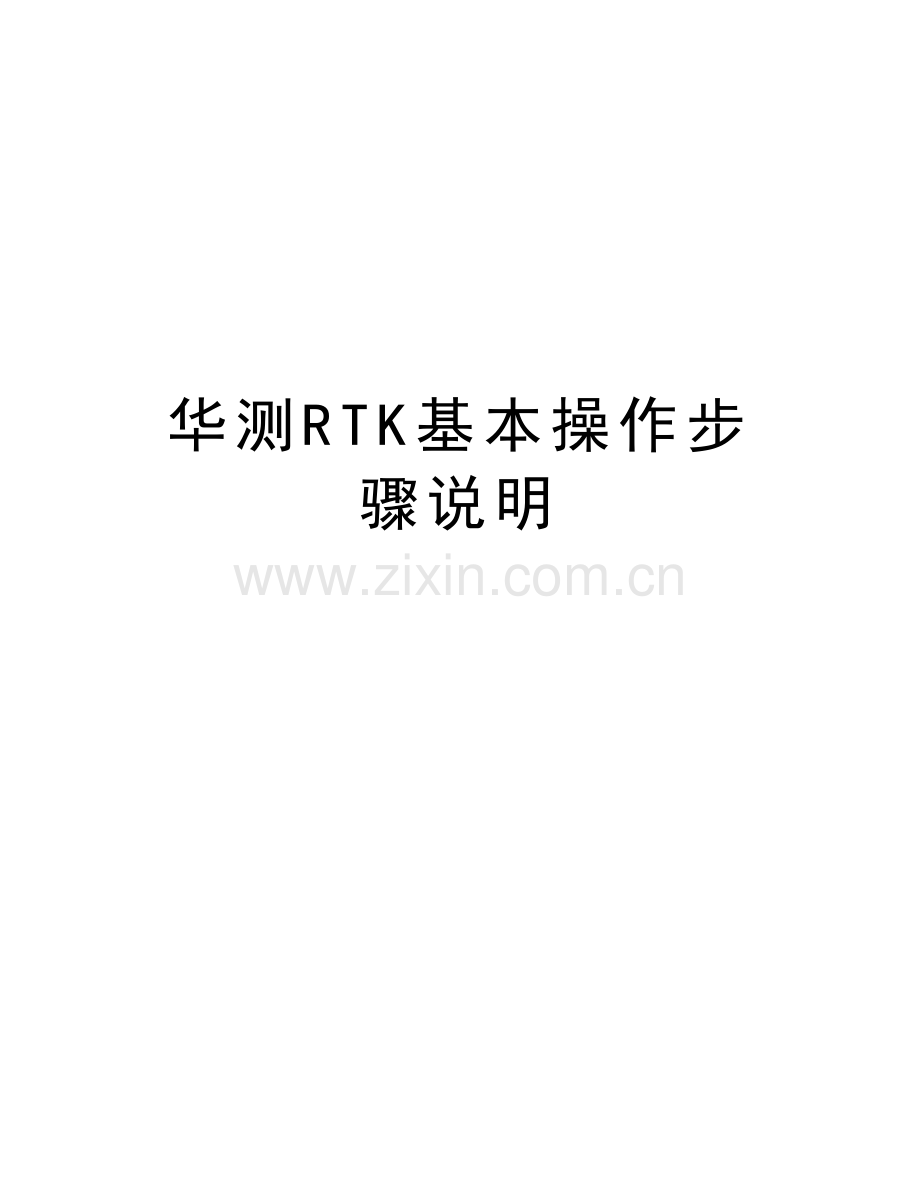

华测RTK基本操作步骤说明教学教材.doc

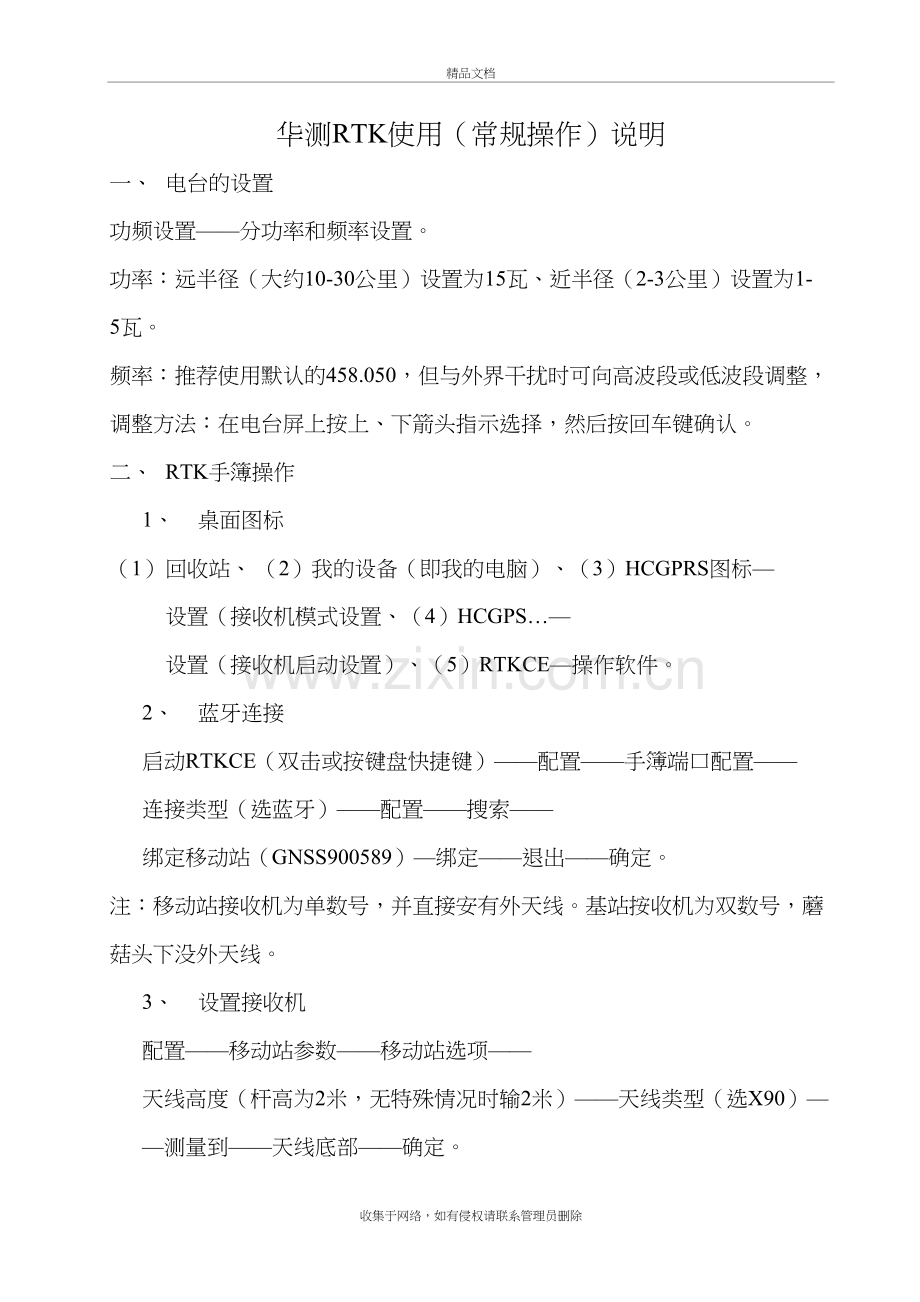

华测RTK基本操作步骤说明精品文档华测RTK使用（常规操作）说明一、 电台的设置功频设置分功率和频率设置。功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。二、 RTK手簿操作1、 桌面图标（1） 回收站、 （2）我的设备（即我的电脑）、（3）HCGPRS图标设置（接收机模式设置、（4）HCGPS设置（接收机启动设置）、（5）RTKCE操作软件。2、 蓝牙连接启动RTKCE（双击或按键盘快捷键）配置手簿端口配置连接类型（选蓝牙）配置搜索绑定移动站（GNSS900589）绑定退出确定。注：移动站接收机为单数号，并直接安有外天线。基站按收机为双数号，蘑菇头下没外天线。3、 设置接收机配置移动站参数移动站选项天线高度（杆高为2米，无特殊情况时输2米）天线类型（选X90）测量到天线底部确定。4、 设置电台频率配置移动站参数内置电台和GPS工作模式（选电台模式）当前频率（选与电台一致的频率，例如推荐采用默认的458.050）设置接受。5、 启动移动站接收机测量启动移动站接收机固定后可操作。6、 新建任务（工作文件）文件新建任务输入任务名称选坐标系统（例选BEIJING54坐标系统）接受文件保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）文件当前坐标参数修改中央子午线（我地区选用117度）确定。7、 点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入点输点名称（自己命名）输X、Y、H坐标值和高程值（原已知点的值）控制点打“勾”保存。第一点完成并且接点数重复操作键入所有参与点校正的点的坐标及高程值，至完成第二步：测量点输点名称（与第一步时的点对应测量，但不可重名，即在同一点上进行第二次测量，点名称不能相同，可人为的在心里分开记得）测量（测量的位置在下面），（必须汽泡居中后测量）找坐标文件元素管理器点管理器细节（或双击）点校正：测量点校正对话框点增加网格点名称（已知点（输入的点）加载（出现已输入的坐标值）确定GPS点名称（测点（与输入点相对应的同一个点（两次虽点名称不同，但同一个点）（重要）加载出现测得的坐标值确定校正方法（选水平和垂直）确定：重复以上步骤，直到全部增加上为止，然后点计算确定出现两个对话框，点确定即可。以上一、二步骤完成后可以进行测量了（建议：一般使用4个点做点校正，至少3个点，点的分布要能覆盖整个测区）三、 进入到同一测区或重新关开机后的测量（偏置）选用同一工作任务名称时（如重新设置任务时可按一、二步骤重做一遍）可按以下步骤（偏置）：测量测量点扶正测杆点测量（必须是上次测量过的扶正后的点）（显示下一点号表示当前点已测量完成）取消文件元素管理器点管理器选中刚测的点细节重测当地坐标直接输入刚测点的坐标（在当地处输入）或加载到上次此点的测值确定确定开始测量开始测量的步骤：测量测量点点屏上的测点钮或直接按键盘上的回车键，此时已时行测量并存了测点值，测完点后看坐标值：在测量的界面内点取消文件元素管理器点管理器能看到四、 使用本地坐标时的设置文件新建任务（输名称）坐标系统选beijing54接受键入点点名称处输点名输假设北（X）、东（Y）、高（Z）坐标和高程值保存退出测量测量点测量（测假设的那个点）取消测量点校正增加网格点名称选假设值GPS点名称加载现测点值确定计算确定出现了要把当前-对话框，点确定再次出现要把坐库-对话框，点确定。到此就完成本地坐标设置了。五、 手簿文件导出打开RTKCE文件打开任务选定要导出的文件接受文件导出点坐标导出在处输入导出的文件名导出格式（选定导出格式，推荐CASS格式，此为DAT格式，还有CSV格式可选）确定退出确定到手簿桌面点我的设备打开programfice文件夹RTKCE文件夹选择要导出的文件剪切或复制向上或关闭界面桌面我的设备打开STORAGECARD（U盘）界面粘贴本界面内连接电脑复制到电脑中。收集于网络，如有侵权请联系管理员删除
