玻璃升降器维修使用手册

第一章 产品介绍
1. 产品介绍
汽车玻璃升降器是针对乘坐舒适性，并使车窗玻璃具备良好的密封性和防盗性而设计的玻璃升降装置，主要分电动玻璃升降器和手动玻璃升降器两大类。
2. 产品外观及标识

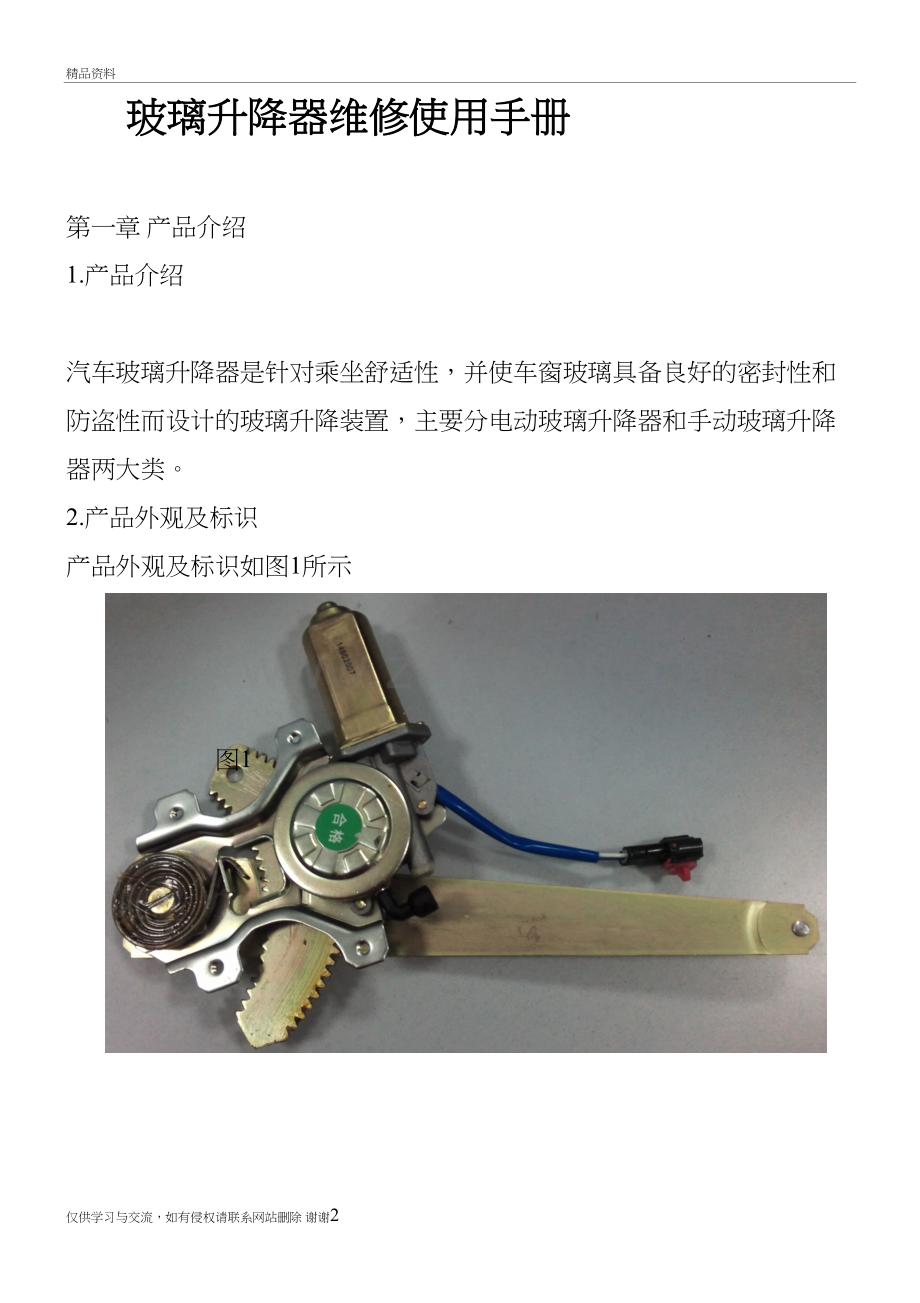

产品外观及标识如图1所示

图1

第二章 工作原理及结构特点
滚轮、垫片
1. 零部件结构分解图

铆钉
升降臂
电机总成、拨动齿轮
支架
扇形齿轮
扭簧铆钉
扭簧

图2
如图2所示，玻璃升降器总成主要由扇形齿轮、支架、扭簧、扭簧铆钉、拨动齿轮、电机总成、升降臂、垫片、滚轮、铆钉组成。

2.工作原理

图3
玻璃升降器工作原理是：车窗玻璃两侧装于车门定位导轨中，下端则固定于托槽中.玻璃升降器通过电机驱动使电机内齿轮旋转并拨动扇形齿轮摆动，扇形齿轮带动升降臂上下摆动.升降臂滚轮沿着托槽平行滑动，车窗玻璃便随托槽一起下移动，玻璃也因此自由升降。
玻璃升降器动力传递路线为：电机—小齿轮—扇形齿轮—升降臂—车窗玻璃.
3.主要结构特点
单臂式玻璃升降器结构特点是只有一个升降臂, 结构简单、体积小、质量轻.由于升降臂支承点与玻璃质心之间的相对位置经常变化, 玻璃升降时会产生倾斜、卡滞, 该结构只适两侧为垂直玻璃导槽的矩形车门玻璃上.

第三章 产品组装，拆卸注意事项
(1)、先通过车门内钣金安装孔，将升降器总成固定在内钣金上，紧固螺栓；再将玻璃贴着导槽平稳放下到玻璃滑板处，紧固螺栓。
（2）、连接升降器电机插头和升降开关插头，测试其上升下降动作，并检查玻璃有无倾斜或脱槽现象。若玻璃倾斜，则松开滑板玻璃紧固螺栓，将玻璃平移适当距离后再将螺栓拧紧，再次测试直至玻璃不倾斜。
（3）、将玻璃上升到顶，检查玻璃是否完全落槽密封。
升降器的拆卸以安装的反顺序进行
螺栓固定

图4

2.产品装车状态
玻璃升降器在车体上位置，如图5所示。

托槽
车窗玻璃
玻璃升降器升降臂
玻璃升降器

图5
第四章 产品使用与保养
1：电动玻璃升降器开关按下电动按钮，当玻璃上升或下降到极限位置时，即刻松开按钮，以免升降器电机损坏。
2：本产品有防夹功能，当玻璃在上升过程中遇较大阻力时，玻璃会自动停止上升，阻力解除3S以后功能恢复正常。
保养注意事项：检查玻璃轨道橡胶条是否污垢沉积、老化变硬、变形、磨损严重，及时清洁或更换玻璃轨道橡胶条。

第五章 产品常见故障与排除方法
常见故障
故障原因
解决方案

玻璃升降器刮碰太阳膜
1.玻璃升降器导向滚轮安装处支架变形
1.更换玻璃升降器
2.升降器导向滚轮有间隙
玻璃震动异响
1.玻璃升降器螺丝松动
紧固升降器螺丝

玻璃升降器卡滞
1.玻璃导轨胶条变形或损坏
1.清洗、更换导轨橡胶条
2.升降器固定螺丝松动
2.紧固升降器螺丝
3.导轨安装位置偏差
3.松开导轨，重新安装
4.玻璃升降器零件变形
4.更换玻璃升降器

玻璃升降器不动作
1.玻璃升降开关或总电源电线断路，接插件松动，接触不良
1.检修电路
2.继电器接触不良、损坏
3.锁定开关接触不良或线束接头破损
4.玻璃升降器零件脱落
2.更换玻璃升降器
5热保护器作用，自动断电
20-30s后故障自动解除
玻璃升降器生锈
1.玻璃升降器表面锌层破坏
1.装配前检查升降器表面锌层是否完好
