消防联动调试记录表(通用)
精品资料
工程名称

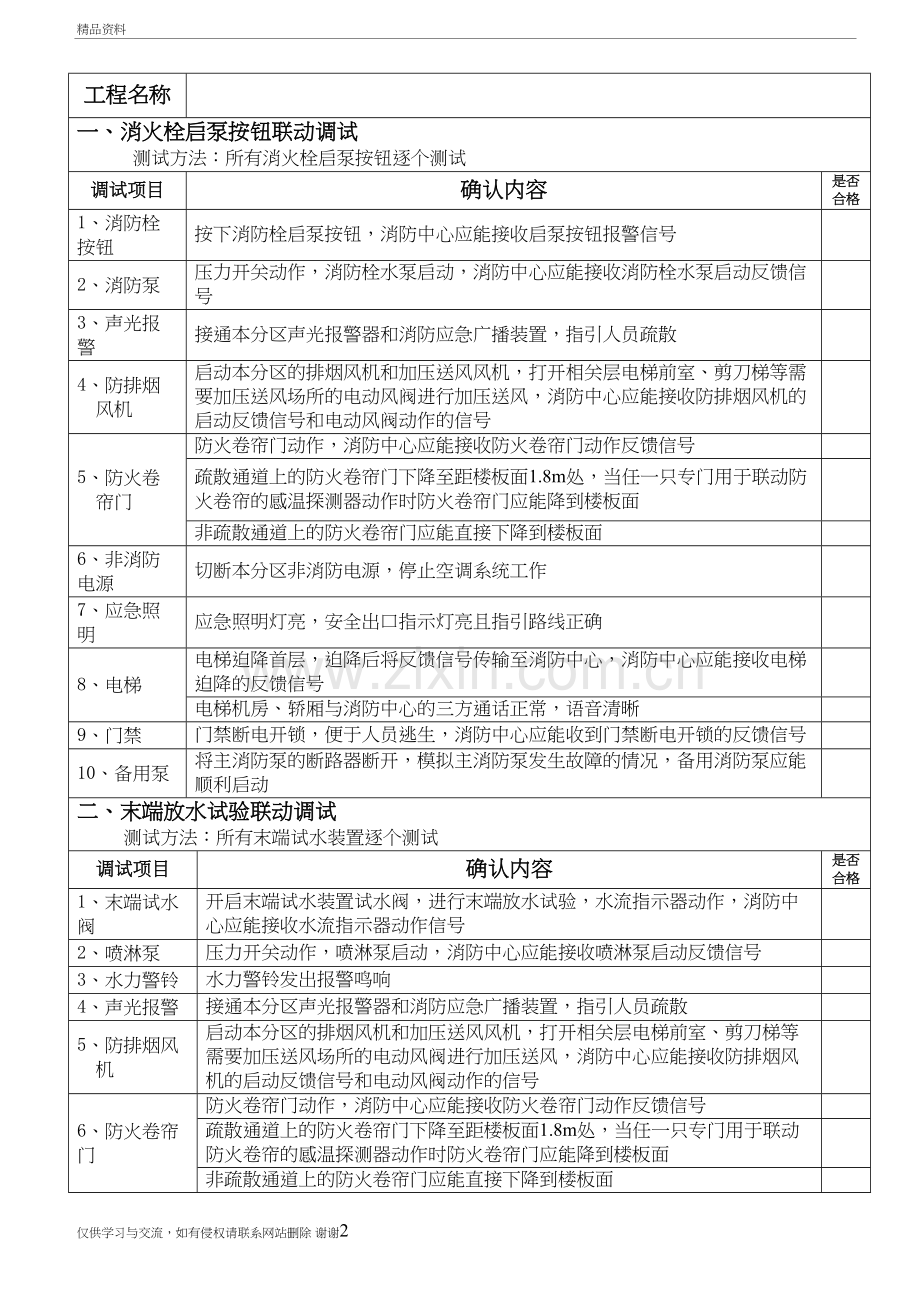

一、消火栓启泵按钮联动调试
测试方法：所有消火栓启泵按钮逐个测试
调试项目
确认内容
是否合格
1、消防栓按钮
按下消防栓启泵按钮，消防中心应能接收启泵按钮报警信号
2、消防泵
压力开关动作，消防栓水泵启动，消防中心应能接收消防栓水泵启动反馈信号
3、声光报警
接通本分区声光报警器和消防应急广播装置，指引人员疏散
4、防排烟风机
启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀进行加压送风，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号
5、防火卷帘门
防火卷帘门动作，消防中心应能接收防火卷帘门动作反馈信号
疏散通道上的防火卷帘门下降至距楼板面1.8m处，当任一只专门用于联动防火卷帘的感温探测器动作时防火卷帘门应能降到楼板面
非疏散通道上的防火卷帘门应能直接下降到楼板面
6、非消防电源
切断本分区非消防电源，停止空调系统工作
7、应急照明
应急照明灯亮，安全出口指示灯亮且指引路线正确
8、电梯
电梯迫降首层，迫降后将反馈信号传输至消防中心，消防中心应能接收电梯迫降的反馈信号
电梯机房、轿厢与消防中心的三方通话正常，语音清晰
9、门禁
门禁断电开锁，便于人员逃生，消防中心应能收到门禁断电开锁的反馈信号
10、备用泵
将主消防泵的断路器断开，模拟主消防泵发生故障的情况，备用消防泵应能顺利启动
二、末端放水试验联动调试
测试方法：所有末端试水装置逐个测试
调试项目
确认内容
是否合格
1、末端试水阀
开启末端试水装置试水阀，进行末端放水试验，水流指示器动作，消防中心应能接收水流指示器动作信号
2、喷淋泵
压力开关动作，喷淋泵启动，消防中心应能接收喷淋泵启动反馈信号
3、水力警铃
水力警铃发出报警鸣响
4、声光报警
接通本分区声光报警器和消防应急广播装置，指引人员疏散
5、防排烟风机
启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀进行加压送风，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号
6、防火卷帘门
防火卷帘门动作，消防中心应能接收防火卷帘门动作反馈信号
疏散通道上的防火卷帘门下降至距楼板面1.8m处，当任一只专门用于联动防火卷帘的感温探测器动作时防火卷帘门应能降到楼板面
非疏散通道上的防火卷帘门应能直接下降到楼板面
7、非消防电源
切断本分区非消防电源，停止空调系统工作
8、应急照明
应急照明灯亮，安全出口指示灯亮且指引路线正确
9电梯
电梯迫降首层，迫降后将反馈信号传输至消防中心，消防中心应能接收电梯迫降的反馈信号
电梯机房、轿厢与消防中心的三方通话正常，语音清晰
10、门禁
门禁断电开锁，便于人员逃生，消防中心应能收到门禁断电开锁的反馈信号
11、备用喷淋泵
将主喷淋泵的断路器断开，模拟主喷淋泵发生故障的情况，备用喷淋泵应能顺利启动
三、自动报警联动调试
测试方法：随机抽取同一防火分区的任何两个报警触发装置
调试项目
确认内容
是否合格
1、报警触发装置
同时动作同一防火分区的任何两个报警触发装置，作为火灾自动报警的联动触发信号，消防中心应能接收到报警信号，并发出联动指令
2、触发信号的形式
调试的联动触发信号的形式应包含以下几种：
① 两个感温探测器同时动作
② 两个感烟探测器同时动作
③ 一个感温探测器和一个感烟探测器同时动作
④ 一个感温探测器和一个手动报警按钮同时动作
⑤ 一个感烟探测器和一个手动报警按钮同时动作
3、声光报警
接通本分区声光报警器和消防应急广播装置，指引人员疏散
4、防排烟风机
启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号
5、防火卷帘门
防火卷帘门动作，消防中心应能接收防火卷帘门动作反馈信号
疏散通道上的防火卷帘门下降至距楼板面1.8m处，当任一只专门用于联动防火卷帘的感温探测器动作时防火卷帘门应能降到楼板面
非疏散通道上的防火卷帘门应能直接下降到楼板面
6、非消防电源
切断本分区非消防电源，停止空调系统工作
7、应急照明
应急照明灯亮，安全出口指示灯亮且指引路线正确
8、电梯
电梯迫降首层，迫降后将反馈信号传输至消防中心，消防中心应能接收电梯迫降的反馈信号
电梯机房、轿厢与消防中心的三方通话正常，语音清晰
9、门禁
门禁断电开锁，便于人员逃生，消防中心应能收到门禁断电开锁的反馈信号
四、气体灭火系统联动调试
控制方式
确认内容
是否合格
1、自动控制方式
令任何一只探测器发出火灾信号，消防中心应能接收报警信号，控制器应发出火警声光信号，但并不启动灭火装置
令两种探测器同时发出火灾信号，消防中心应能接收报警信号，控制器发出火灾声光信号报警，发出联动指令
停止空调系统、关闭风机、风阀门、电动防火阀
经过不大于30s的延时后发出灭火指令，打开电磁阀，启动灭火装置释放灭火剂，同时启动防护区入口处的放气指示灯
在报警过程中按下“紧急停止按钮”，可终止灭火指令的发出
在灭火过程中按下“紧急停止按钮”，气体灭火控制器应停止正在执行的所有联动操作
2、手动控制方式
令探测器发出火灾信号，消防中心应能接收报警信号，控制器发出火警声光信号，但并不启动灭火装置
；手动按下 “紧急启动按钮”可启动灭火装置释放灭火剂，同时控制器应立即进入灭火报警状态，联动相关设备
在灭火过程中按下“紧急停止按钮”，气体灭火控制器应停止正在执行的所有联动操作
五、发电机联动调试
序号
确认内容
是否合格
1
修改线路，将发电机启动信号检测点由低压配电柜总开关的上桩改为下桩
2
将配电柜各路输出回路开关分闸
3
在消防中心控制低压配电柜总开关的分励脱扣机构动作，断开低压配电柜总开关
4
发电机应能在检测到低压配电柜总开关断开后15s内启动
5
依次将配电柜各路消防电源合闸，发电机的负载能力符合要求，运行情况正常
6
运行正常后，恢复市电，此时发电机在2~3分钟后停机
7
将发电机启动信号检测点由低压配电柜总开关的下桩恢复为上桩
联动
调试
异常
情况
记录
参与调试人员签名
调试结论
联动调试负责人：（签章）
年 月 日
施工单位项目负责人：（签章）
年 月 日
监理工程师：（签章）
年 月 日
建设单位项目负责人：（签章）
年 月 日
