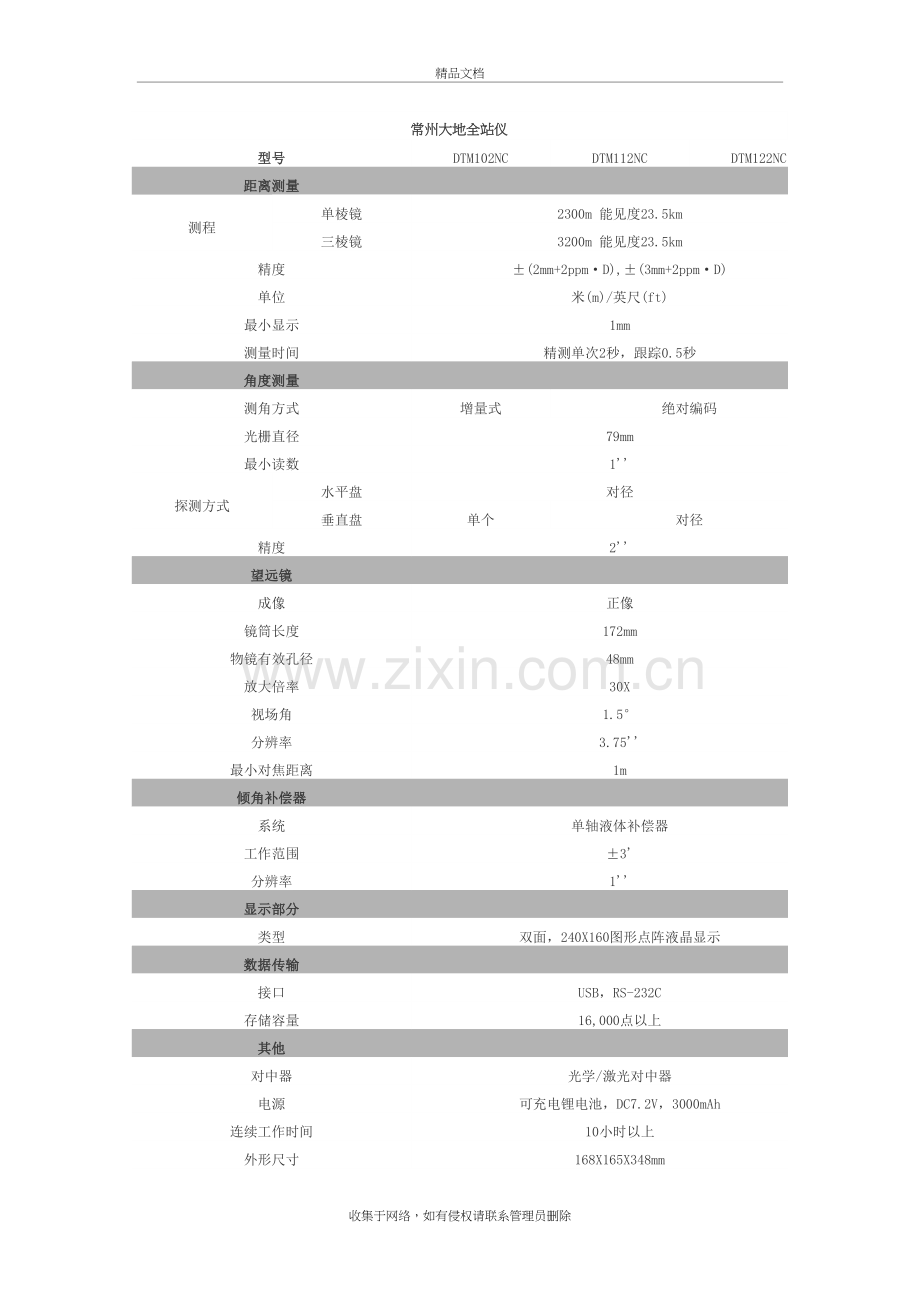

常州大地全站仪
型号
DTM102NC
DTM112NC
DTM122NC
距离测量

测程
单棱镜
2300m 能见度23.5km
三棱镜
3200m 能见度23.5km
精度
±(2mm+2ppm·D),±(3mm+2ppm·D)
单位
米(m)/英尺(ft)
最小显示
1mm
测量时间
精测单次2秒，跟踪0.5秒
角度测量

测角方式
增量式
绝对编码
光栅直径
79mm
最小读数
1''
探测方式
水平盘
对径
垂直盘
单个
对径
精度
2''
望远镜

成像
正像
镜筒长度
172mm
物镜有效孔径
48mm
放大倍率
30X
视场角
1.5°
分辨率
3.75''
最小对焦距离
1m
倾角补偿器

系统
单轴液体补偿器
工作范围
±3'
分辨率
1''
显示部分

类型
双面，240X160图形点阵液晶显示
数据传输

接口
USB，RS-232C
存储容量
16,000点以上
其他

对中器
光学/激光对中器
电源
可充电锂电池，DC7.2V，3000mAh
连续工作时间
10小时以上
外形尺寸
168X165X348mm
重量
6kg
工作温度
-20℃～50℃
