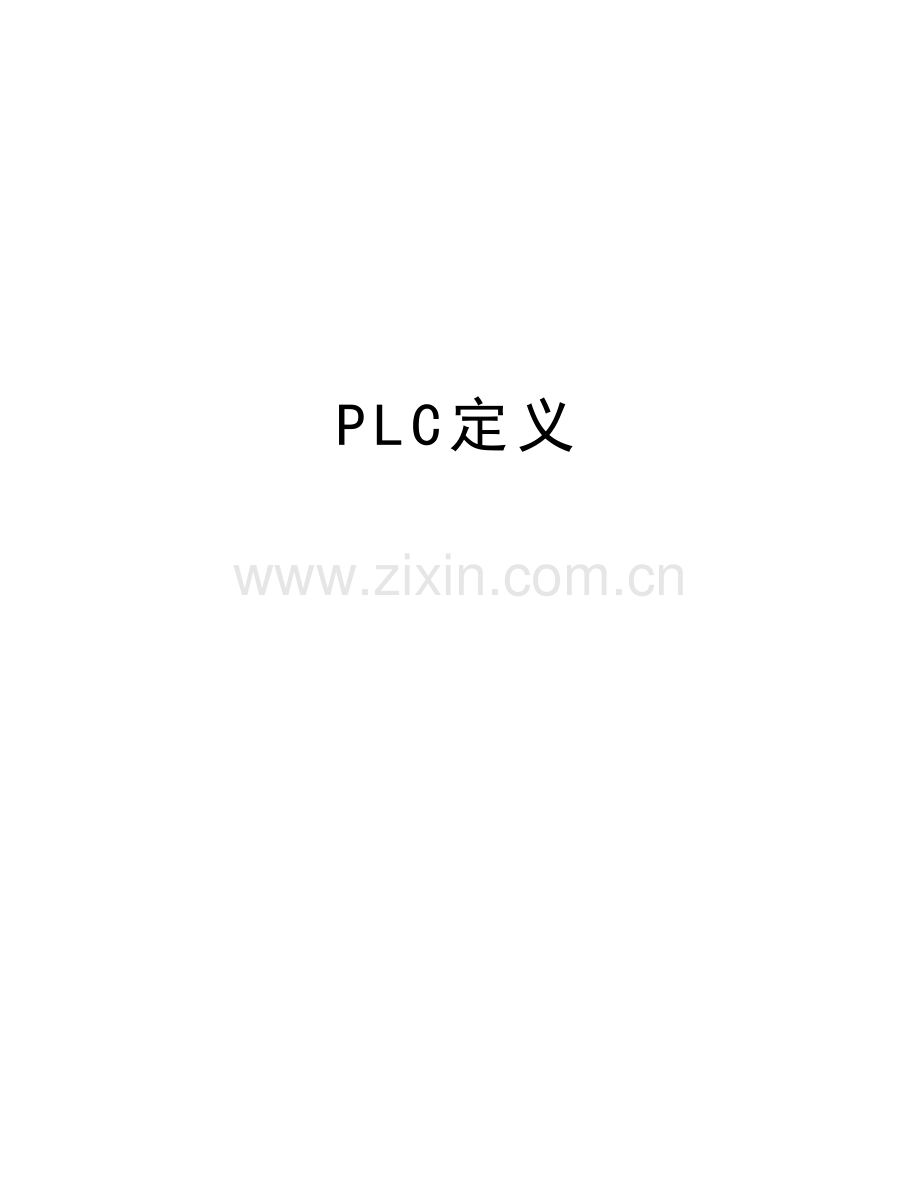

PLC定义

精品文档
1. PLC定义：PLC是一种数字式的电子装置，它使用了可编程序的存储器以存储指令，能完成逻辑、顺序、计时、计数和算术运算等功能，并通过数字或类似的输入／输出模块，以控制各种机械或生产过程。
2. 可编程序控制器的发展趋势：（1）小型PLC向体积缩小、功能增强、速度加快、价格低廉的方向发展，使之能更加广泛地取代继电器控制。（2）大中型PLC向大容量、高可靠性、高速度、多功能、网络化的方向发展，使之能对大规模、复杂系统进行综合性的自动控制。
3. PLC的特点：（1）可靠性高、抗干扰能力强（2）编程简单、使用方便（3）设计、安装容易，维护工作量少（4）功能完善、通用性强（5）体积小、能耗低（6）性能价格比高
4. PLC系统的基本特点是：可靠、方便、通用、价廉．
5. 可靠性高、抗干扰能力强原因：1）光电隔离措施2）滤波3）屏蔽
6. PLC与继电器控制系统的比较 ：
控制逻辑
采用硬接线、连线多且复杂、体积大、功耗大、不利于修改
采用存储逻辑、使用“软接线”、连线少、体积小、可扩展性好、功耗小
工作方式
通电时所有继电器处于受约束状态
循环工作，受约束接通的时间短暂
控制速度
依靠机械触点，工作频率低。触点的通断时间需几十毫秒
指令执行，速度达微秒级
限时控制
使用时间继电器实现，有空气阻尼型、电磁式、半导体式等，精度不高，且受环境湿度和温度影响
使用半导体集成电路作定时器，依靠晶振器产生的时基脉冲进行定时精度高，不受环境影响
计数控制
不具备该功能
可以方便实现
设计施工
设计、施工、调试要按顺序进行，周期长、修改困难
设计、施工、调试可以并行进行，周期短、调试修改方便
可靠性与可维护性
连线多、触点易损坏、机械磨损大，寿命短可靠性和可维护性差
采用微电子技术，大量的开关由无触点的半导体电路和中间软元件实现，体积小、寿命长、可靠性高。且PLC具有自诊断功能，为维护和调试提供方便
价  格
初期投资较小，但后期扩展维护费用较高，在大系统中尤其突出
初期投资较大，但后期扩展维护费用低
7. PLC与工业控制计算机的比较 ：
比较方面
微型计算机系统
PLC控制系统
应用范围
范围广
主要应用于工业控制
使用环境
环境要求高，需要专门的机房
适应于工业环境
输入输出
需要专门的扩展板卡，不需要电气隔离
需要电气隔离，输入输出均采用“光—电耦合”，输出还要采用继电器、可控硅、大功率晶体管等进行功率放大
程序设计
专门的计算机语言，要求专门训练
语句少、逻辑简单、易学、易掌握的编程语言
系统功能
有完备的大型系统软件，操作复杂
简单的监控程序、操作简单
运算速度和存储容量
运算速度快，存储容量大，但接口响应速度慢
接口响应速度快，存储容量小
价  格
价格高
低
8. 按工艺流程：喷雾干燥塔控制系统由燃烧系统控制、干燥塔出口温度控制、干燥塔负压控制、投料系统控制、布袋除尘器控制几个子系统组成。
9. 喷雾干燥塔控制系统关键参数：浆料压力、干燥塔出口温度和干燥塔内负压。
10. 按控制特点，喷雾干燥塔控制系统可分为：1.开关量顺序控制系统2. 模拟量闭环控制系统3. 安全保护系统4. 其它功能系统
11. 喷雾干燥塔的模拟量控制系统的被控对象有：1、塔内负压2、空气进塔温度3、空气出塔温度
12. 控制难点：（1）空气经过换热器、干燥塔和除尘器,惯性大；（2）除尘器的反吹会造成干燥塔内地负压出现周期性波动。
13. 安全保护系统的组成：1、声光报警2、设备安全控制
14. 两种控制中继电器的区别：（1）物理继电器：继电器需硬接线连接 触点个数有限
继电器的接线改变——控制功能改变（2）PLC继电器：继电器用程序软连接
触点个数无限 PLC的用户程序改变—— 控制功能改变
15. 改变控制功能：（1）用继电器控制——要改变控制电路的实际接线。（2）用PLC控制——外部接线不变，改变用户程序。
16. FFB 是以下功能及功能块类型的总称：1.基本功能 (EF) 2.基本功能块 (EFB)3.导出的功能块 (DFB) 4. 功能程序
17. 参数：（1）形式参数：在向FFB传递数值和从FFB接收数值的过程中，需要用到输入和输出，它们被称为~（2）实际参数：包含当前进程状态的对象被连到形势参数上，它们被称为~
18. 用户程序不能访问私有变量；只有动态数据表才能访问此类型变量。
19. 当ENO设置为“0”时：1.功能块输出保持上一个周期状态；2. 功能和功能程序输出置为“0”
20. FFB的输出结果，在不带EN/EN0或者带有EN=1时，是一样的。
