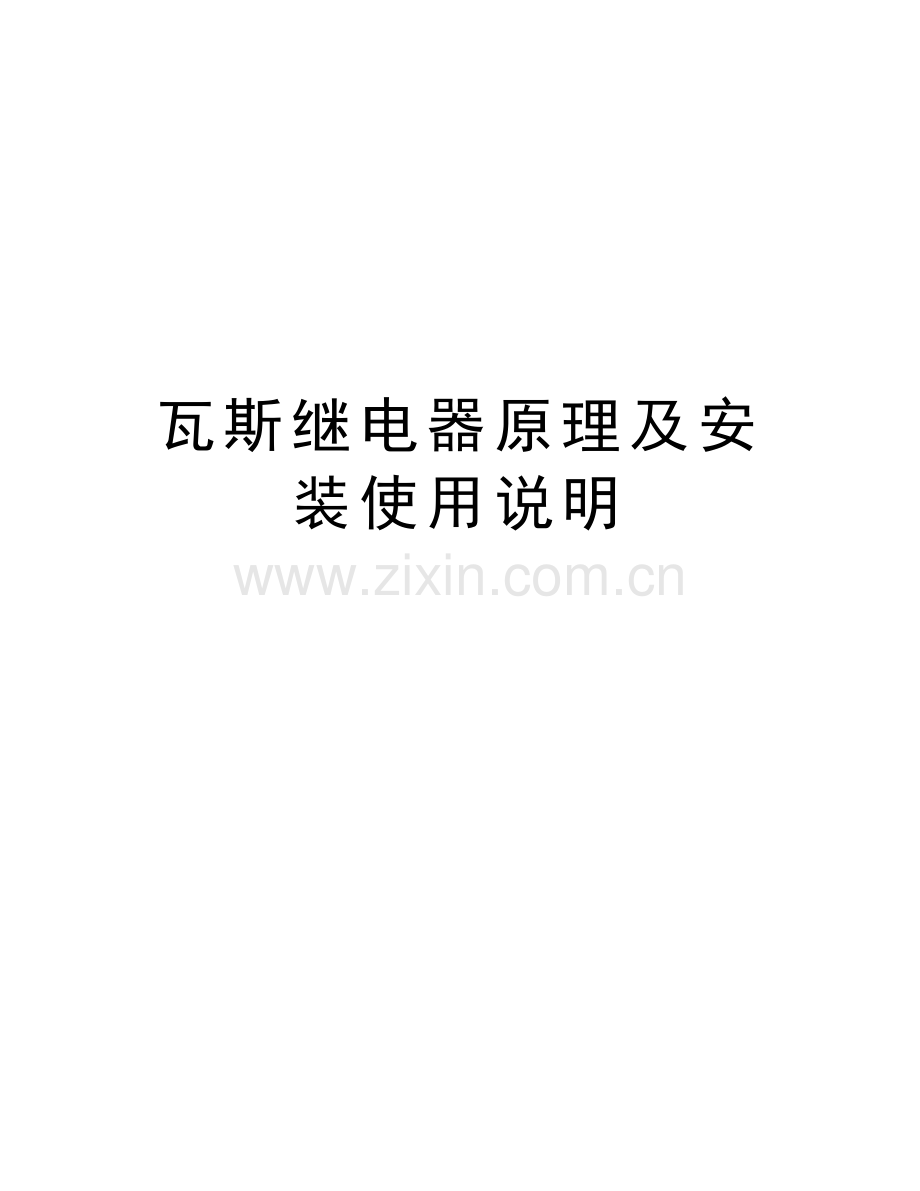

瓦斯继电器原理及安装使用说明演示教学.doc

瓦斯继电器原理及安装使用说明精品资料瓦斯继电器1、简介瓦斯继电器（又称气体继电器）是变压器的一种保护装置，我公司消弧/接地变常用瓦斯继电器型号为QJ1-50（QJ代表气体继电器，50代表管径），装在变压器的油枕和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。2、结构与工作原理1. 探针 6. 接线端子 2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯（浮子） 9. 干簧接点5. 磁铁 10. 挡板 （继电器芯子结构）2.1气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，开口杯（浮子）随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。若因变压器漏油而使油面降低，同样发出报警信号。当变压器内部发生严重故障时（特别是匝间短路等其他变压器保护不能快速动作的故障），产生的强烈气体使油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。2.2工作特性 规 格QJ-50QJ-80备 注油速整定范围（m/s）0.61.20.71.5油速刻度偏差0.1m/s气体积聚数量（ml）250300容积刻度偏差10%3、安装与调试3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。安装完毕后，打开联接管路中的油阀，同时打开气塞排出气体，使继电器内充满变压器油，当气塞有油排出时关紧气塞。从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。变压器在运行前必须保证气体继电器在常温下充满油，方可投入运行；注油时请先将放气塞打开，然后注油。放气及收集气样：将放气塞的防尘盖拧下，旋开顶部的气塞即可放气或收集气样。3.2瓦斯继电器调试投入运行前，利用气体继电器顶盖上的探针进行测试。先拧下探针顶上的防尘盖，缓慢按几下探针，直至发出报警信号和切除信号。如不能发出信号，请检查接线是否正确。3.3气体容积量的调整改变开口杯（浮子）上的重锤位置和改变干簧接点位置均可调整信号接点动作的气体数量，调整后应拧紧锁牢拆卸的紧固件。3.4油速调整调节与弹簧连接的调节杆可改变挡板弹簧的拉力，即可改变跳闸接点动作的流速（继电器出厂时已整定好，其数值见检验报告），调整后应锁牢紧固件。动作流速整定工作应由专业人员在专用流速校验设备上进行。4、变压器瓦斯保护动作后的处理变压器瓦斯保护动作后应马上对其进行认真检查、仔细分析、正确判断，立即采取处理措施。4.1、 瓦斯保护信号动作时，立即对变压器进行检查，查明动作原因，是否因积聚空气、油面降低、二次回路故障或上变压器内部邦联造成的。如气体继电器内有气体，则应记录气体量，观察气体的颜色及试验上否可燃，并取气样及油样做色谱分析，可根据的关规程和导则判断变压器的故障性质。色谱分析是指对对收集到的气体用色谱仪对其所含的氢气、氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等气体进行定性和定量分析，根据所含组分名称和含量准确判断邦联性质，发展趋势、和严重程度。 若气体继电器内的气体无色、无臭且不可燃，色谱分析判断为空气，则变压器可继续运行，并及时消除进气缺陷。若气体继电器内的气体可燃且油中溶解气体色谱分析结果异常，则应综合判断确定变压器是否停运。运行中的变压器要做好，降负荷准备，转检修。4.2、瓦斯继电器动作跳闸时，在查明原因消除故障前不得将变压器投入运行。为查明原因应重点考虑以下因素，作出综合判断。(1)是否呼吸不畅或排气未尽；(2)保护及直流等二次回路是否正常； (3)变压器外观有无明显反映故障性质的异常现象；(4)气体继电器中积聚的气体是否可燃； (5)气体继电器中的气体和油中溶解的气体的色谱分析结果； (6)必要的电气试验结果；(7)变压器其它继电保护装置的动作情况。5、常见故障（见表）故障分析原 因解决方法变压器无故障时：报警信号接通；切除信号接通；报警、切除信号同时接通。气体继电器本体内缺油。必须将气体继电器本体内注满油。气体继电器底部与法兰连接处渗漏油。安装过程中底角螺栓受力不均，造成底部与法兰连接不能完全密封。重新安装。注意：底角螺栓一定要对角均匀受力拧紧，使继电器底部与法兰完全密封。仅供学习与交流，如有侵权请联系网站删除 谢谢5
