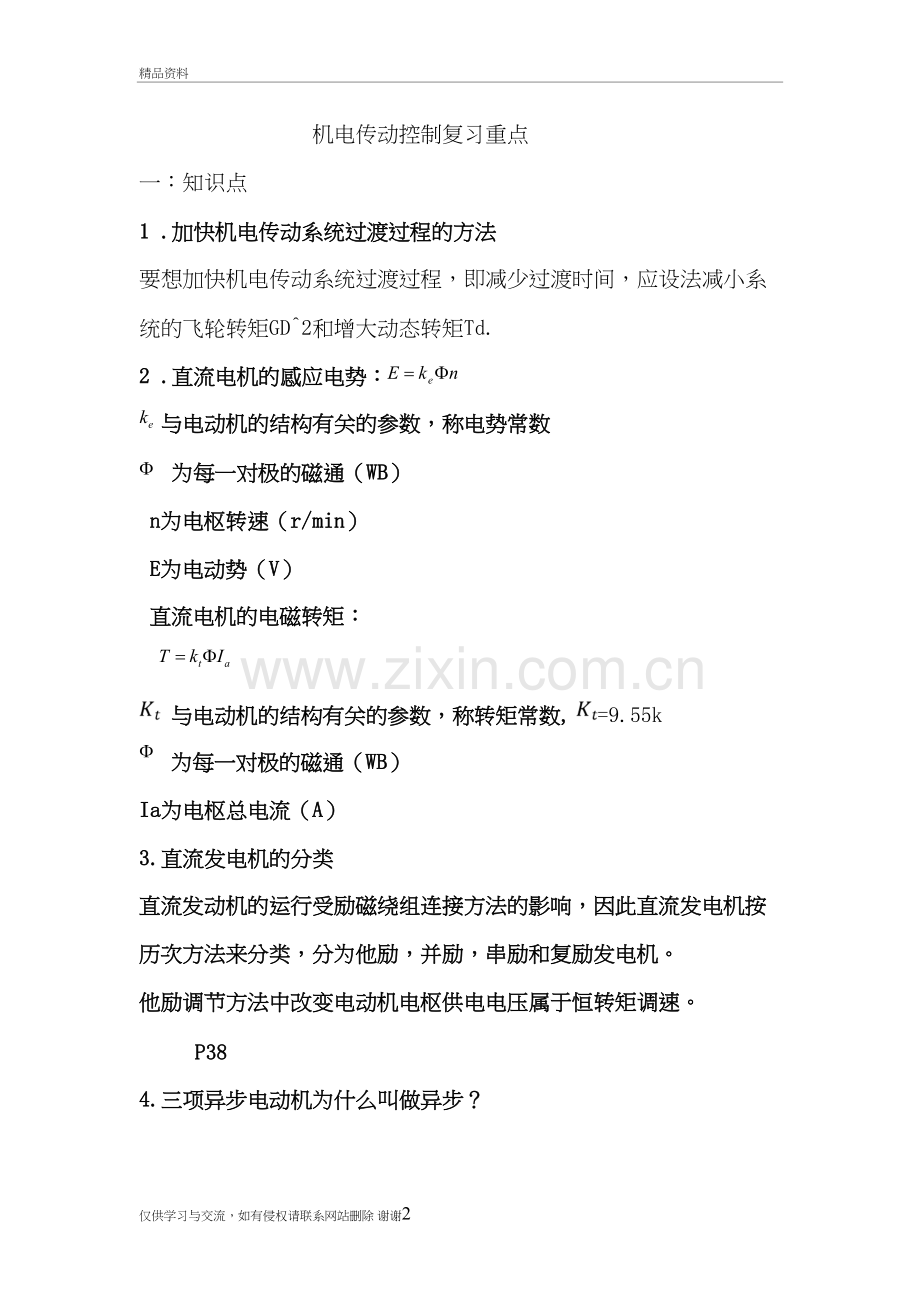

第五版机电传动控制复习重点精品资料 机电传动控制复习重点一：知识点 1 .加快机电传动系统过渡过程的方法要想加快机电传动系统过渡过程，即减少过渡时间，应设法减小系统的飞轮转矩GD2和增大动态转矩Td.2 .直流电机的感应电势： 与电动机的结构有关的参数，称电势常数 为每一对极的磁通（WB）n为电枢转速（r/min）E为电动势（V）直流电机的电磁转矩： 与电动机的结构有关的参数，称转矩常数,=9.55k为每一对极的磁通（WB）Ia为电枢总电流（A）3.直流发电机的分类直流发动机的运行受励磁绕组连接方法的影响，因此直流发电机按历次方法来分类，分为他励，并励，串励和复励发电机。他励调节方法中改变电动机电枢供电电压属于恒转矩调速。P384.三项异步电动机为什么叫做异步？定子通三相电，产生旋转磁场，旋转磁场带动转子旋转，异步是指磁场旋转与电动面转子不是同步的，磁场比转子提前一定的角度5.为什么转子频率即产生电流的频率6.电机直接启动，反转启动的优缺点，意义，特性直接启动的优点：是所需设备少，启动方式简单，成本低。电动机直接启动的电流是正常运行的5倍左右，理论上来说，只要向电动机提供电源的线路和变压器容量大于电动机容量的5倍以上的，都可以直接启动。这一要求对于小容量的电动机容易实现，所以小容量的电动机绝大部分都是直接启动的，不需要降压启动。缺点：对于大容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强大的启动电流冲击电网和电动机，影响电动机的使用寿命，对电网不利，所以大容量的电动机和不能直接启动的电动机都要采用降压启动。反接制动常用于位能性负载（如起重机），限制重物下放速度。7. =60f/p同步转速与电流频率成正比而与磁极对数成反比8. S=-n/由于转子转速不等于同步转速，所以把这种电动机称为异步电动机，S称为转差率9. 异步电动机的固有机械特性（P64）三相异步电动机的机械特性有固有的机械特性和人为的机械特性之分。1、固有机械特性：它上面有4个特殊点。（1）电动机在没有任何负载情况下的空转，即T=0，n=(S=0)此时转速最大，此点即电动机的理想空载点。（2）电动机在有负载情况下的正常运转，即T= n=(S=)此时为电动机的额定工作点。=9.55/ =-/(符号均为额定状态)（3）电动机在刚启动的时刻，即没有转起来，所克服转子自重时转矩的时候，此点为电动机的启动工作点。（4）电动机在拖动负载最大转矩时，速度也比较适中时，此点位电动机的临界工作点。在此时电压如果过低或有巨大冲击负载，就会造成电动机停机。2、人为机械特性（1）电压降低电动机在运行时，如电压降低太多，会大大降低它的过载能力与启动转矩，甚至是电动机发生带不动负载或者根本不能启动的现象。此外就是启动后电机也会被烧坏。（2）定子电路接入电阻，此时最大转矩要比原来的大；转子电路串电阻或改变定子电源频率，此时启动转矩要增大，最大转矩不变。1011.按时间原则控制的异步电动机定子绕组串接电阻启动电路二：习题2.3 试列出以下几种情况下系统的运动方程式，并说明系统的运行状态是加速、减速还是匀速？（图中箭头方向表示转矩的实际作用方向） 答：a匀速，b减速，c减速，d加速，e减速，f匀速2.11 如图所示，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？答：（d）不是稳定运动点，其余都是稳定运行点。 4.6有一台三相异步电动机，其技术参数如图所示1）线电压为380v时，三相绕组如何接法？2）求，p,和;3)额定负载时电动机输入功率是多少？型号/KW/V满载时(r/min)满载时/A满载时%满载时Y132s-63220/38096012.8/7.2830.756.52.02.0解 线电压为380V时，三相定子绕组应为Y型接法. TN=9.55PN/nN=9.55*3000/960=29.8NmTst/ TN=2 Tst=2*29.8=59.6 Nm Tmax/ TN=2.0 Tmax=59.6 Nm Ist/IN=6.5 Ist=46.8A一 般nN=(0.94-0.98)n0 n0=nN/0.96=1000 r/min SN= (n0-nN)/ n0=(1000-960)/1000=0.04 P=60f/ n0=60*50/1000=3 =PN/P输入 P输入=3/0.83=3.614.11有一台三相异步电动机，其技术参数如图所示/KW/V(r/min)%403801470900.96.51.22.0三角形1）当负载转矩为250N*m时，在U=和U=0.8两种情况下，电机能否启动？TN=9.55 PN/ nN=9.55*40000/1470 =260NmTst/TN=1.2 Tst=312NmTst=KR2U2/（R22+X202） =312 Nm312 Nm250 Nm 所以U=UN时 电动机能启动。当 U=0.8U时 Tst=（0.82）KR2U2/（R22+X202） =0.64*312 =199 Nm Tstn0时一部电动机处于发电状态.这时转子导体切割旋转磁场的方向与电动机状态时的方向相反.电流改变了方向,电磁转矩也随之改变方向.反接制动 电源反接改变电动机的三相电源的相序,这就改变了旋转磁场的方向,电磁转矩由正变到负,这种方法容易造成反转.倒拉制动出现在位能负载转矩超过电磁转矩时候,例如起重机放下重物时,机械特性曲线如下图,特性曲线由a到b,在降速最后电动机反转当到达d时,T=TL系统到达稳定状态,能耗制动 首先将三项交流电源断开,接着立即将一个低压直流电圆通入定子绕组.直流通过定子绕组后,在电动机内部建立了一个固定的磁场,由于旋转的转子导体内就产生感应电势和电流,该电流域恒定磁场相互作用产生作用方向与转子实际旋转方向相反的转矩,所以电动机转速迅速下降,此时运动系统储存的机械能被电动机转换成电能消耗在转子电路的电阻中. 424 同步电动机的工作原理与异步电机的有何不同？异步电动机的转子没有直流电流励磁,它所需要的全部磁动势均由定子电流产生,所以一部电动机必须从三相交流电源吸取滞后电流来建立电动机运 行时所需要的旋转磁场,它的功率因数总是小于1的,同步电动机所需要的磁动势由定子和转子共同产生的当外加三相交流电源的电压一定时总的磁通不变,在转子 励磁绕组中通以直流电流后,同一空气隙中,又出现一个大小和极性固定,极对数与电枢旋转磁场相同的直流励磁磁场,这两个磁场的相互作用,使转子北电枢旋转 磁场拖动着一同步转速一起转动. 4.25 一般情况下，同步电动机为什么要采用异步启动法？答：因为转子尚未转动时,加以直流励磁,产生了旋转磁场,并以同步转速转动,两者相吸,定子旋转磁场欲吸转子转动,但由于转子的惯性,它还没有来得及转动时旋转又到了极性相反的方向,两者又相斥,所以平均转矩为零,不能启动.4.26 为什么可以利用同步电动机来提高电网的功率因数？答：当直流励磁电流大于正常励磁电流时,电流励磁过剩,在交流方面不仅无需电源供电,而且还可以向电网发出感性电流与电感性无功功率,正好补偿了电网附近电感性负载,的需要.使整个电网的功率因数提高.5.1 通过分析步进电动机的工作原理和通电方式，可得出哪几点结论？答：步进电动机的位移和输入脉冲数严格成正比,这就不会引起误差的积累.其转速与脉冲频率和步矩角有关,控制输入脉冲数量,频率即电动机各组的接通次序,可以得到各种需要的运行特征.5.4 步进电动机的步距角之含义是什么？一台步进电动机可以有两个步距角，例如，3o/1.5o，这是什么意思？什么是单三拍、单双六拍和双六拍？答：每当输入一个电脉冲时,电动机转过的一个固定的角度,这个角度称之为步矩角.一台步进电动机有两个步矩角,说明它有两种通电方式, 3o得意思是单拍时的步矩角. 1.5o得意思是单双拍或双拍似的步矩角单三拍:每次只有一相绕阻通电,而每个循环只有三次通电单双六拍:第一次通电有一相绕阻通电,然后下一次又两相通电,这样交替循环运行,而每次循环只有六次通电 双三拍:每次又两相绕阻通电,每个循环由六次通电5.5 一台五相反应式步进电动机，采用五相十拍运行方式时，步距角为1.5o，若脉冲电源的频率为3000Hz，试问转速是多少？（此题答案我觉得有点小问题，要么把换算成弧度制，要么将2换成360，最后结果750 r/min）答：n=f*60/2 =1.5*3000*60/2*3.14 =42993.6r/min 转速是42993.6r/min5.10 步距角小、最大静转距大的步进电动机，为什么启动频率和运行频率高？答：n=f*60/2f=n/ *30 越小运行f就越高6.7 电磁继电器与接触器的区别主要是什么？答：接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的控制目的.6.8 电动机中的短路保护、过电流保护和长期过载（热）保护有何区别？答：电动机中的短路保护是指电源线的电线发生短路,防止电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热,防止电动机的温升超过电动机的最高绝缘温度.6.12时间继电器的四个延时触点符号各代表什么意思？答：1M 先启动后，才允许2M启动；2M先停止，经一段时间后1M蔡自动停止，且2M；两台电动机均有短路、长期过载保护；6.23试设计一条自动运输线，有两台电动机， 1M拖动运输机，2M拖动写料及。要求：1M先启动后，才允许2M启动；2M先停止，经一段时间后1M蔡自动停止，且2M可以单独停止；两台电动机均有短路、长期过载保护图6.236.24 题6.24图为机床自动间歇润滑的控制线路图，其中接触器KM为润滑油泵电动机启停用接触器（主电路为画出），控制线路可使润滑有规律地间歇工作。试分析此线路的工作原理，并说明开关S和按钮SB的作用。答：SB按钮为人 工的点动控制.S自动的间歇润滑,按下后KM 得电,电动机工作,1KT得电,经过一段时间后,动合触点闭合K得电,同时KM失电,电动机停止工作,2KT得电一段时间后,动断触点断开,K闭合电动机重新工作. 6.25试设计1M和2M两台电动机顺序启，停的控制线路。要求1.1M启动后，2M立即自动启动；2.1M停止后，延时一段时间，2M才自动停止；3.2M能点动调整工作4.两台电动机均有短路，长期过载保护。图6.256.27 试设计一个工作台前进退回的控制线路。工作台有电动机M拖动，行程开关1ST,2ST分别装在工作台的原位和终点。要求： 能自动实现前进后退停止到原位； 工作台前进到达终点后停一下在后退； 工作台在前进中可以人为地立即后退到原位； 有终端保护.仅供学习与交流，如有侵权请联系网站删除 谢谢19
