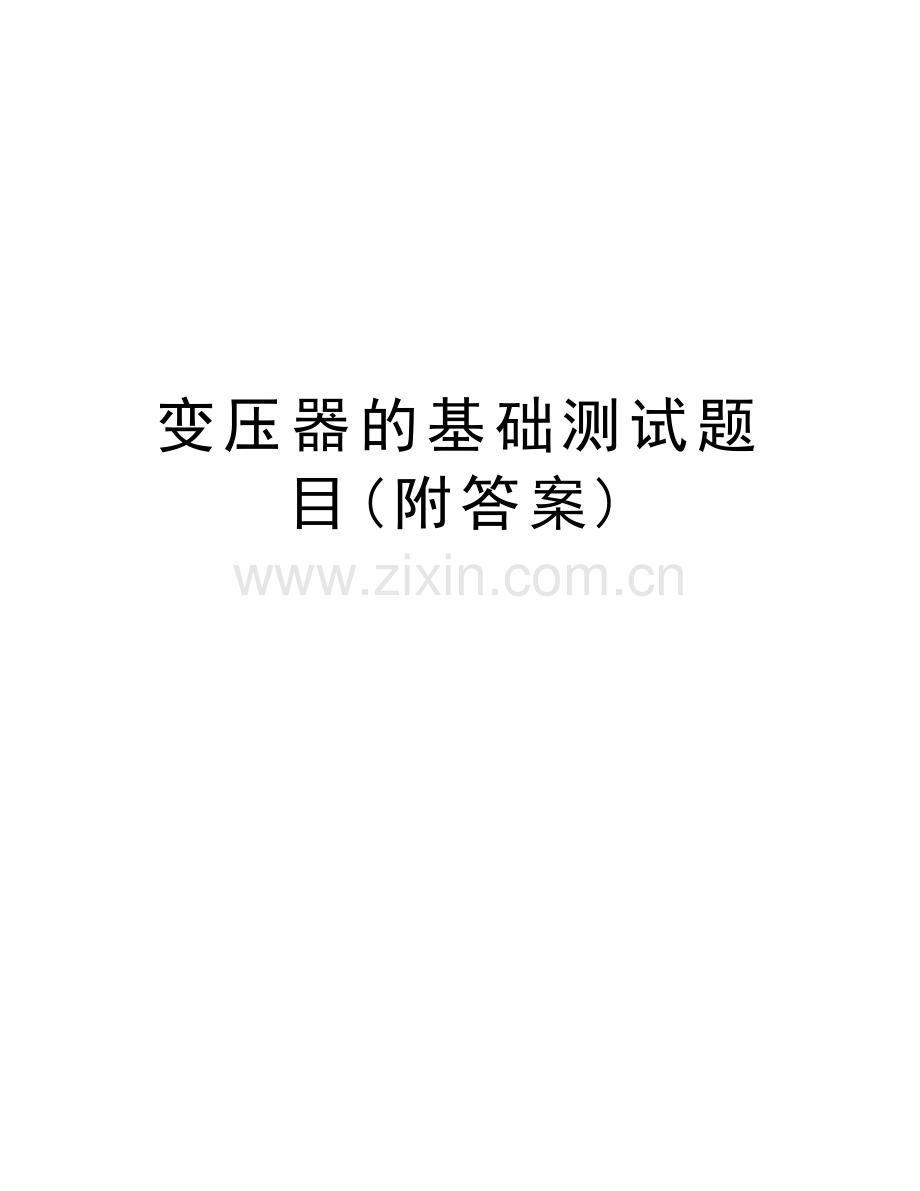

变压器的基础测试题目(附答案)说课讲解.doc

变压器的基础测试题目(附答案)

精品文档
测试题
（变压器）
姓名： 得分：
一、填空：(每空2分，共30分)
1. 一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时Fm ,I0 ,Zm ,pFe 。（增加，减少或不变）
2. 一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。
3. 如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空载电流将 ，空载损耗将 。
4. 一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。
5. 变压器的副端是通过 对原端进行作用的。
6. 引起变压器电压变化率变化的原因是 。
7. 如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将 ，变压器将 。
8. 三相变压器组不宜采用Y/y联接组，主要是为了避免 。
9. 变压器副边的额定电压指 。
10. 为使电压波形不发生畸变，三相变压器应使一侧绕组 。
二、选择（每题3分，共30分）
1. 三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下，越高，则 。
A：副边电压变化率Δu越大，效率η越高，B：副边电压变化率Δu越大，效率η越低，
C：副边电压变化率Δu越大，效率η越低，D：副边电压变化率Δu越小，效率η越高。
2. 一台三相电力变压器SN=560kVA，U1N/U2N =10000/400(v), D/Δ接法，负载时忽略励磁电流，低压边相电流为808.3A时，则高压边的相电流为 。
A： 808.3A B: 56A C: 18.67A D: 32.33A
3. 一台变比为k＝10的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为16，那末原边的励磁阻抗标幺值是 。
Ａ：16　　 Ｂ：1600　　 Ｃ：0.16
4. 变压器的其它条件不变，外加电压增加10℅，则原边漏抗X1，副边漏抗X2和励磁电抗Xm将 。
Ａ：不变 　 Ｂ：增加10% 　Ｃ：减少10%　（分析时假设磁路不饱和）
5． 一相电力变压器磁势平衡方程为 。
A：原，副边磁势的代数和等于合成磁势
B：原，副边磁势的时间向量和等于合成磁势
C：原，副边磁势算术差等于合成磁势
6． 压与频率都增加5℅时，穿过铁芯线圈的主磁通 。
A 增加 B 减少 C 基本不变
7． 升压变压器，一次绕组的每匝电势 二次绕组的每匝电势。
A 等于 B 大于 C 小于
8． 三相变压器二次侧的额定电压是指原边加额定电压时二次侧的 电压。
A 空载线 B 空载相 C 额定负载时的线

9． 单相变压器通入正弦激磁电流，二次侧的空载电压波形为 。
A 正弦波 B 尖顶波 C 平顶波
10． 变压器的其它条件不变，若原副边的匝数同时减少10℅，则X1，X2及Xm的大小将 。
A：X1和X2同时减少10，Xm增大 B：X1和X2同时减少到0.81倍, Xm减少
C：X1和X2同时减少到0.81倍，Xm增加 D：X1 和X2同时减少10℅，Xm减少
三、简答（共40分）
1. 变压器原、副方额定电压的含义是什么？（10分）

2. 试述变压器激磁电抗和漏抗的物理意义。它们分别对应什么磁通，对已制成的变压器，它们是否是常数？（20分）

3. 变压器空载时，一方加额定电压，虽然线圈（铜耗）电阻很小，电流仍然很小，为什么？（10分）

一、填空
1、增大，增大，减小，增大。 2、不变，不变，增大，增大。 3、E近似等于U，U等于IR，空载电流很大，空载损耗很大。 4、减小，减小。 5、磁势平衡和电磁感应作用。 6、负载电流的变化。 7、增大很多倍，烧毁。 8、电压波形畸变。 9、原边为额定电压时副边的空载电压。 10、采用ê接。
二、DCAAB CAAAB
三、1、答：变压器一次额定电压U1N是指规定加到一次侧的电压，二次额定电压U2N是指变压器一次侧加额定电压，二次侧空载时的端电压。
2、答：激磁电抗是表征铁心磁化性能和铁心损耗的一个综合参数；漏电抗是表征绕组漏磁效应的一个参数。
激磁电抗对应于主磁通，漏电抗对应于漏磁通，对于制成的变压器，励磁电抗不是常数，它随磁路的饱和程度而变化，漏电抗在频率一定时是常数。
3、答：因为一方加压后在线圈中的电流产生磁场，使线圈有很大的自感电势（接近额定电压，比额定电压小），所以虽然线圈电阻很小，电流仍然很小。
