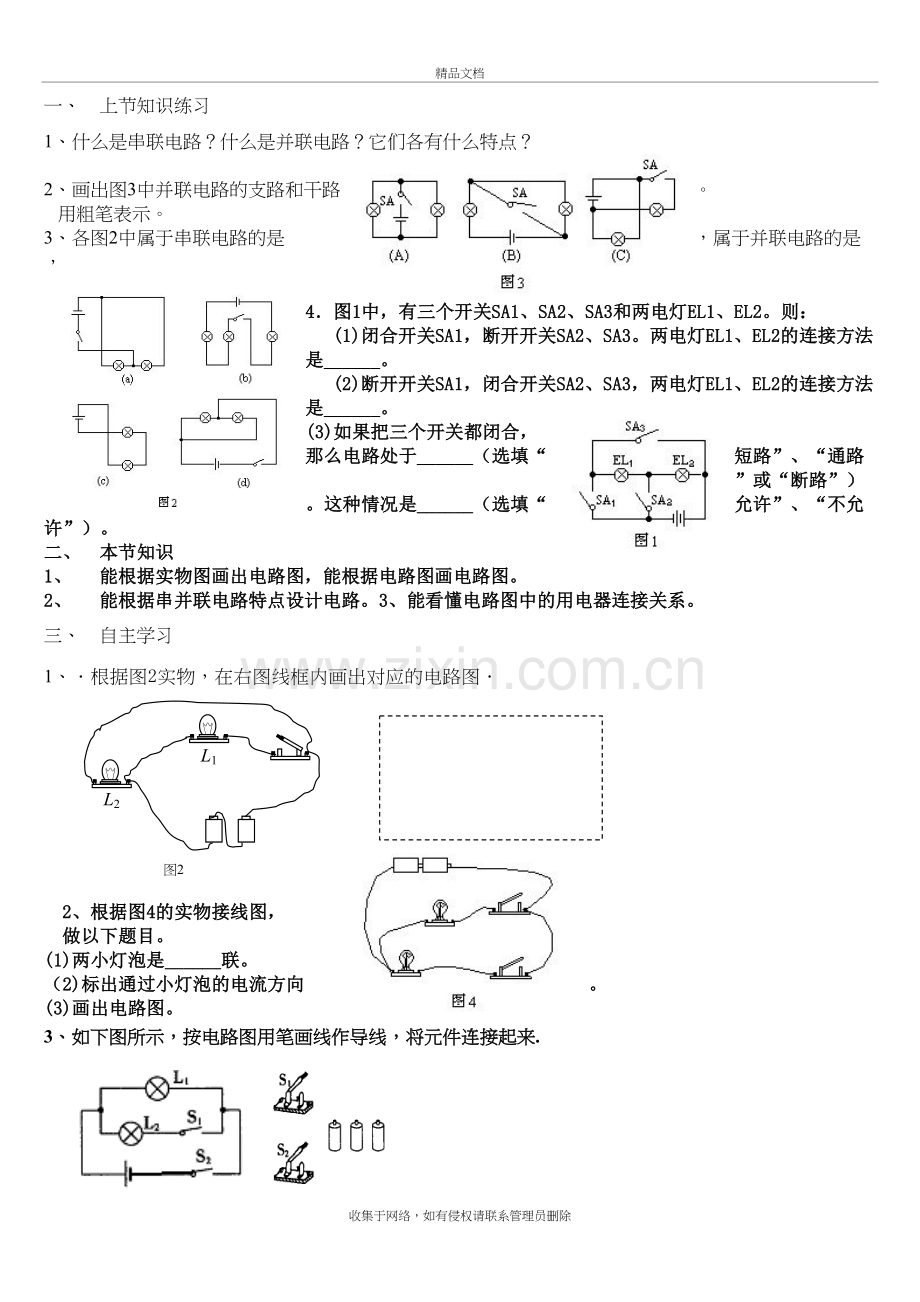

串并联电路练习

精品文档
一、 上节知识练习
1、 什么是串联电路？什么是并联电路？它们各有什么特点？

2、画出图3中并联电路的支路和干路。
用粗笔表示。
3、各图2中属于串联电路的是 ，属于并联电路的是 ，

4．图1中，有三个开关SA1、SA2、SA3和两电灯EL1、EL2。则：
(1)闭合开关SA1，断开开关SA2、SA3。两电灯EL1、EL2的连接方法是______。
(2)断开开关SA1，闭合开关SA2、SA3，两电灯EL1、EL2的连接方法是______。
(3)如果把三个开关都闭合，
那么电路处于______（选填“短路”、“通路”或“断路”）。这种情况是______（选填“允许”、“不允许”）。
二、 本节知识
1、 能根据实物图画出电路图，能根据电路图画电路图。
2、 能根据串并联电路特点设计电路。3、能看懂电路图中的用电器连接关系。
三、 自主学习
1、．根据图2实物，在右图线框内画出对应的电路图．
L1
L2
S
图2

2、根据图4的实物接线图，
做以下题目。
(1)两小灯泡是______联。
（2)标出通过小灯泡的电流方向。
(3)画出电路图。
3、如下图所示，按电路图用笔画线作导线，将元件连接起来.

4、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．

、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)

12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．

四、 作业
1、一个电池组，两个开关S1、S2，一个红灯、一个绿灯，一个电铃。导线若干，要求：闭合S1时红灯亮、电铃响，闭合S2时绿灯亮、电铃响。画出电路图。
2、一个电池组，两个开关S1、S2，一个红灯、一个绿灯导线若干，要求：只闭合S1时两灯都亮，只闭合S2时两灯都不亮，闭合S1断开S2时红灯亮，绿灯不亮。画出电路图。
