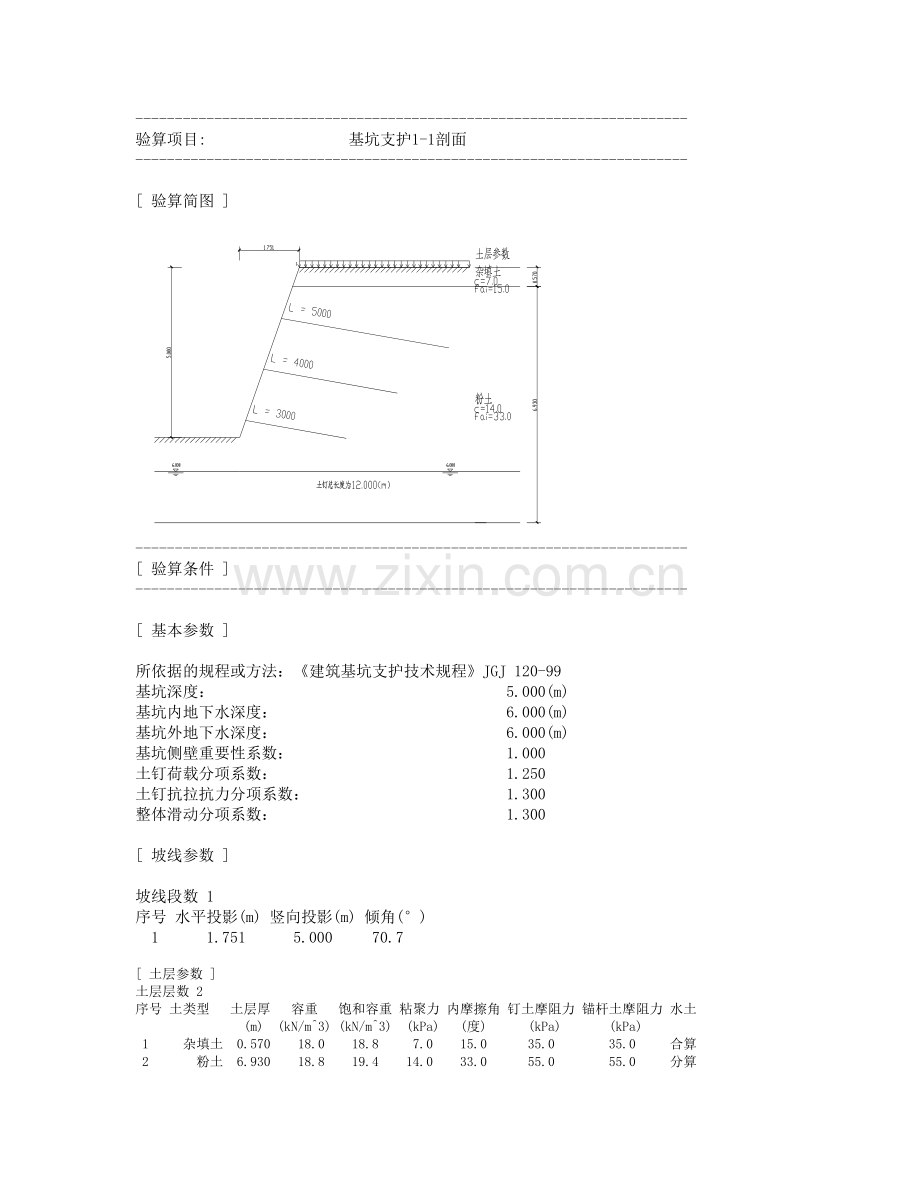

验算项目: 基坑支护1-1剖面
----------------------------------------------------------------------
[ 验算简图 ]
----------------------------------------------------------------------
[ 验算条件 ]
----------------------------------------------------------------------
[ 基本参数 ]
所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99
基坑深度： 5.000(m)
基坑内地下水深度： 6.000(m)
基坑外地下水深度： 6.000(m)
基坑侧壁重要性系数： 1.000
土钉荷载分项系数： 1.250
土钉抗拉抗力分项系数： 1.300
整体滑动分项系数： 1.300
[ 坡线参数 ]
坡线段数 1
序号 水平投影(m) 竖向投影(m) 倾角(°)
1 1.751 5.000 70.7
[ 土层参数 ]
土层层数 2
序号 土类型 土层厚 容重 饱和容重 粘聚力 内摩擦角 钉土摩阻力 锚杆土摩阻力 水土
(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)
1 杂填土 0.570 18.0 18.8 7.0 15.0 35.0 35.0 合算
2 粉土 6.930 18.8 19.4 14.0 33.0 55.0 55.0 分算
[ 超载参数 ]
超载数 1
序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长度(m)
1 满布均布 15.000
[ 土钉参数 ]
土钉道数 3
序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋
1 1.700 1.500 10.0 100 5.000 1D16
2 1.700 1.500 10.0 100 4.000 1D16
3 1.700 1.500 10.0 100 3.000 1D16
[ 花管参数 ]
基坑内侧花管排数 0
基坑内侧花管排数 0
[ 锚杆参数 ]
锚杆道数 0
[ 坑内土不加固 ]
[ 内部稳定验算条件 ]
考虑地下水作用的计算方法：总应力法
土钉拉力在滑面上产生的阻力的折减系数： 0.500
*******************************************************************
[ 验算结果 ]
*******************************************************************
[ 局部抗拉验算结果 ]
工况 开挖深度 破裂角 土钉号 土钉长度 受拉荷载标准值 抗拔承载力设计值 抗拉承载力设计值 满足系数
(m) (度) (m) Tjk(kN) Tuj(kN) Tuj(kN) 抗拔 抗拉
1 2.000 49.3 0
2 3.500 50.4 1 5.000 6.8 55.2 60.3 6.483 7.083
3 5.000 50.8 1 5.000 1.0 47.3 60.3 36.466 46.538
2 4.000 7.7 42.2 60.3 4.359 6.230
4 5.000 50.8 1 5.000 1.0 47.3 60.3 36.466 46.538
2 4.000 7.7 42.2 60.3 4.359 6.230
3 3.000 15.1 37.1 60.3 1.972 3.203
[ 内部稳定验算结果 ]
工况号 安全系数 圆心坐标x(m) 圆心坐标y(m) 半径(m)
1 1.409 1.061 6.453 2.081
2 1.697 -2.530 7.155 6.427
3 1.471 -2.685 6.248 6.801
4 1.616 -3.157 8.157 8.746
[ 外部稳定计算参数 ]
所依据的规程： 《建筑地基基础设计规范》GB50007-2002
土钉墙计算宽度: 3.000(m)
墙后地面的倾角: 0.0(度)
墙背倾角: 90.0(度)
土与墙背的摩擦角: 10.0(度)
土与墙底的摩擦系数: 0.300
墙趾距坡脚的距离: 0.000(m)
墙底地基承载力: 120.0(kPa)
抗水平滑动安全系数： 1.300
抗倾覆安全系数： 1.600
[ 外部稳定计算结果 ]
重力: 199.1(kN)
重心坐标: ( 1.876, 2.149）
超载: 18.7(kN)
超载作用点x坐标: 2.375(m)
土压力: 22.5(kN)
土压力作用点y坐标: 1.700(m)
基底平均压力设计值 73.9(kPa) < 120.0
基底边缘最大压力设计值 113.6(kPa) < 1.2*120.0
抗滑安全系数: 3.008 > 1.300
抗倾覆安全系数: 11.432 > 1.600
