交通标志内业资料表格.doc

西滨路与新阳大桥接线互通立交工程

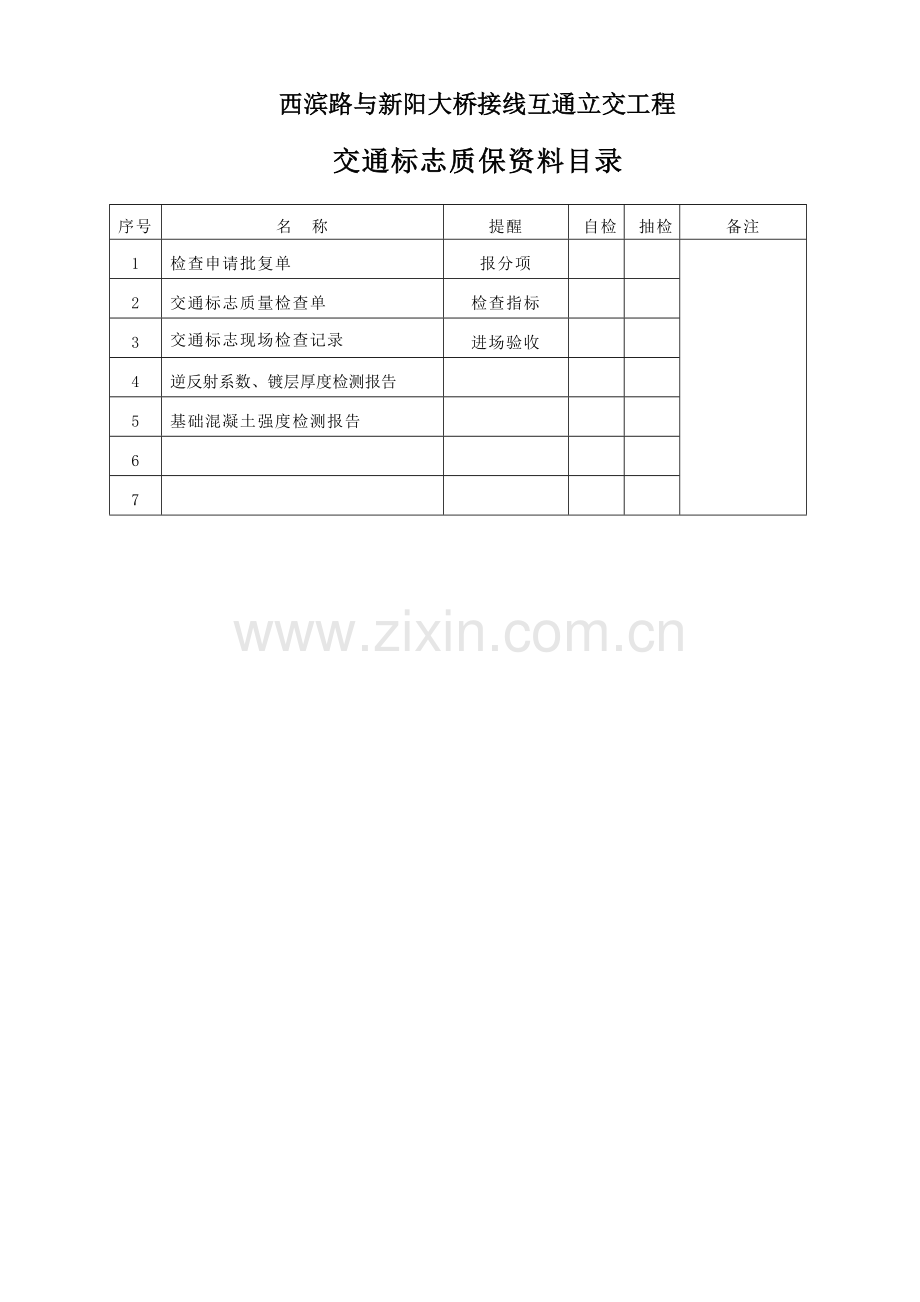

交通标志质保资料目录
序号
名 称
提醒
自检
抽检
备注
1
检查申请批复单
报分项

2
交通标志质量检查单
检查指标

3
交通标志现场检查记录

进场验收

4
逆反射系数、镀层厚度检测报告

5
基础混凝土强度检测报告

6

7

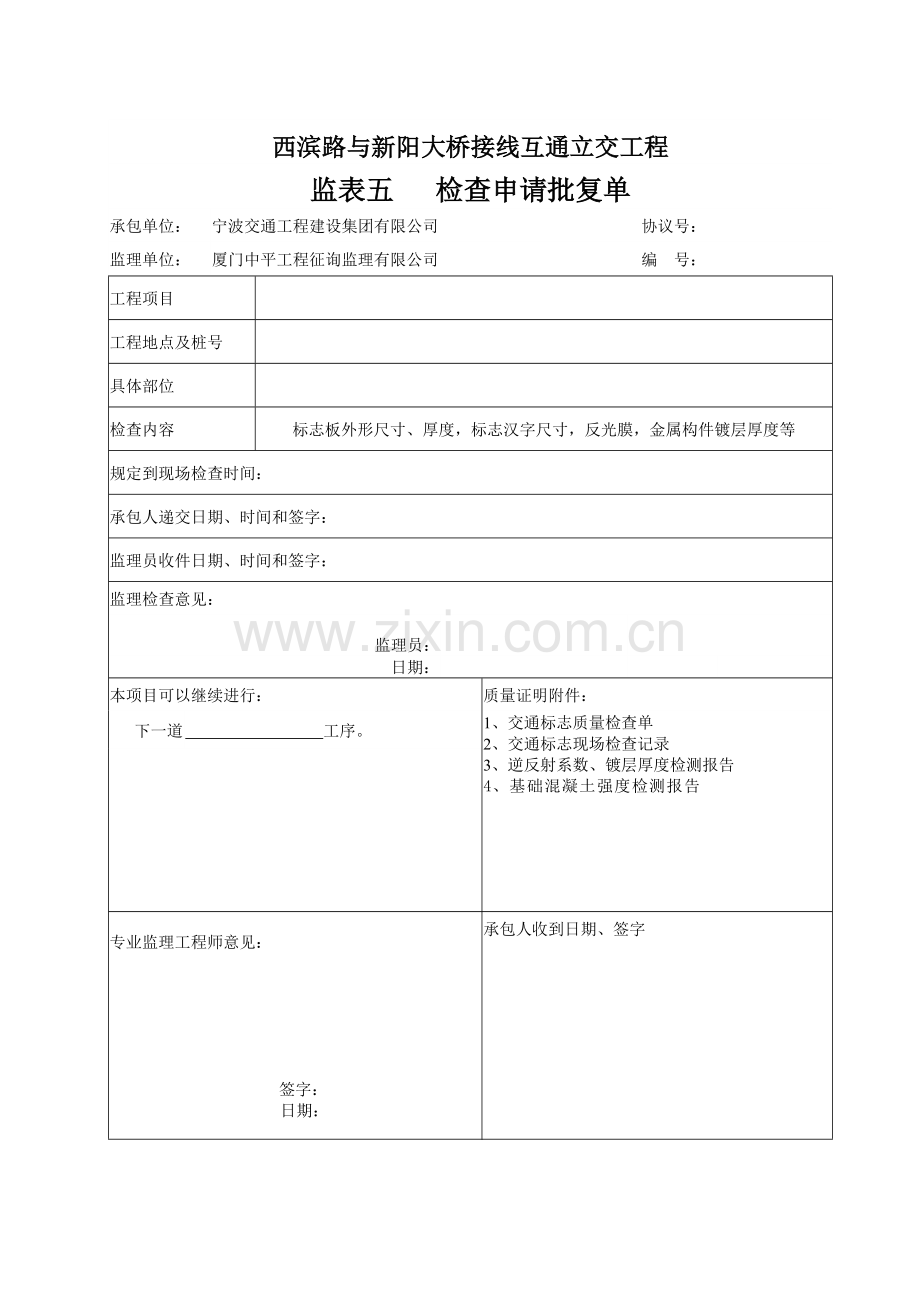

西滨路与新阳大桥接线互通立交工程
监表五 检查申请批复单
承包单位：
宁波交通工程建设集团有限公司
协议号：

监理单位：
厦门中平工程征询监理有限公司
编　号：

工程项目

工程地点及桩号

具体部位

检查内容
标志板外形尺寸、厚度，标志汉字尺寸，反光膜，金属构件镀层厚度等
规定到现场检查时间：

承包人递交日期、时间和签字：

监理员收件日期、时间和签字：

监理检查意见：

监理员：

日期：

本项目可以继续进行：
质量证明附件：
下一道
工序。
1、交通标志质量检查单
2、交通标志现场检查记录
3、逆反射系数、镀层厚度检测报告
4、基础混凝土强度检测报告

专业监理工程师意见：

签字：
日期：
承包人收到日期、签字

西滨路与新阳大桥接线互通立交工程
交通标志质量检查单
承包单位：宁波交通工程建设集团有限公司 协议号：
监理单位：厦门中平工程征询监理有限公司 编 号：
工程名称

施工时间

桩号及部位

检查时间

项次
检 验 项 目
规定值或
允许偏差
检查结果
检查方法和频率
1
标志板外形尺寸 (mm)
±5。当边长尺寸大于1.2m时允许偏差为边长的±5%；三角形内角应为60°±5°

钢卷尺、万能角尺、卡尺：检查100%
标志底板厚度 (mm)
不小于设计

2
标志汉字、数字、拉丁字的字体及尺寸 (mm)
符合设计规定值
应符合规定字体，基本字高不小于设计
字体与标准字体对照，字高用钢卷尺：检查10%
3
标志面反光膜等级及逆反射系数(cd*1x-1*m-2)
反光膜等级符合设计。逆反射系数值不低于《公路交通标志板技术条件》(JT/T279)规定

反光膜等级用目测初定。便携式测定仪：检查100%
4
标志板下缘至路面净空高度及标志板内缘距路边沿距离 (mm)
+100,0

用直尺、水平尺或经纬仪：检查100%
5
立柱竖直度 (mm/m)
±3

垂线、直尺：检查100%
6
标志金属构件镀层厚度(μm)
标志柱、横梁≥78，紧固件≥50

测厚仪：检查100%
7
标志基础尺寸（mm）
-50，+100

钢尺、直尺：检查100%
8
基础混凝土强度
在合格标准内

基础施工同时做试件每处1组（3件）：检查100%
自检意见：

质检工程师： 日期
监理意见：

监理工程师： 日期：
承包人技术负责人： 日期：

西滨路与新阳大桥接线互通立交工程
交通标志现场检查记录
承包单位：宁波交通工程建设集团有限公司 协议号：
监理单位：厦门中平工程征询监理有限公司 编 号：
标志板基本情况描述

项次

检查项目
规定值或允许偏差

实测值

偏差
1
标志板外形尺寸 (mm)
±5。当边长尺寸大于1.2m时允许偏差为边长的±5%；三角形内角应为60°±5°

2
标志底板厚度 (mm)
不小于设计

3
标志汉字、数字、拉丁字的字体及尺寸 (mm)
符合设计规定值

4
标志板下缘至路面净空高度及标志板内缘距路边沿距离 (mm)
+100,0

5
立柱竖直度 (mm/m)
±3

6
标志基础尺寸（mm）
-50，+100

备注：

质检员： 日期： 监理工程师 ： 日期：
