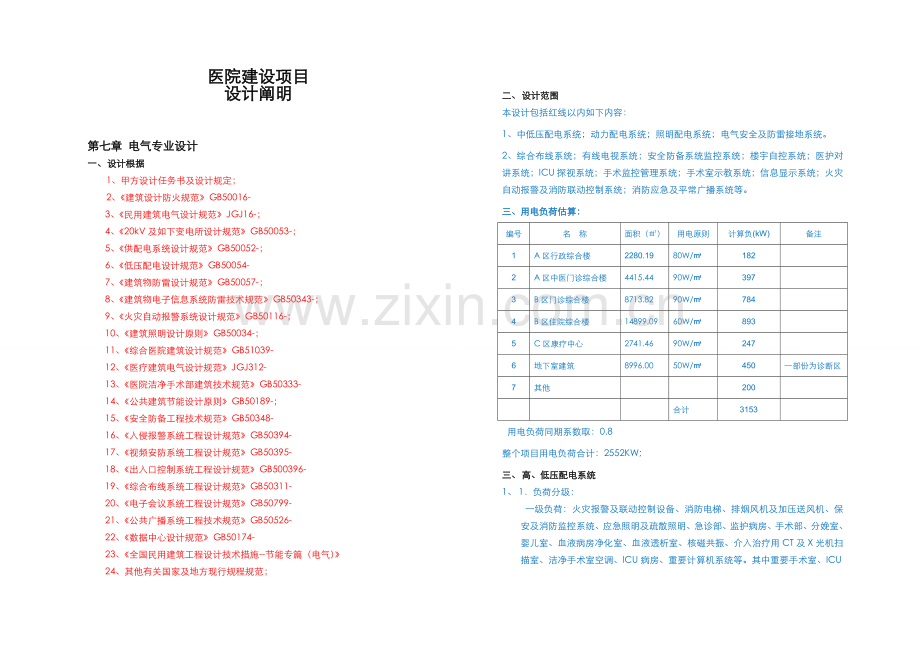

第七章 电气专业设计
一、 设计根据
1、甲方设计任务书及设计规定；
2、《建筑设计防火规范》GB50016-
3、《民用建筑电气设计规范》JGJ16-；
4、《20kV及如下变电所设计规范》GB50053-；
5、《供配电系统设计规范》GB50052-；
6、《低压配电设计规范》GB50054-
7、《建筑物防雷设计规范》GB50057-；
8、《建筑物电子信息系统防雷技术规范》GB50343-；
9、《火灾自动报警系统设计规范》GB50116-；
10、《建筑照明设计原则》GB50034-；
11、《综合医院建筑设计规范》GB51039-
12、《医疗建筑电气设计规范》JGJ312-
13、《医院洁净手术部建筑技术规范》GB50333-
14、《公共建筑节能设计原则》GB50189-；
15、《安全防备工程技术规范》GB50348-
16、《入侵报警系统工程设计规范》GB50394-
17、《视频安防系统工程设计规范》GB50395-
18、《出入口控制系统工程设计规范》GB500396-
19、《综合布线系统工程设计规范》GB50311-
20、《电子会议系统工程设计规范》GB50799-
21、《公共广播系统工程技术规范》GB50526-
22、《数据中心设计规范》GB50174-
23、《全国民用建筑工程设计技术措施--节能专篇（电气）》
24、其他有关国家及地方现行规程规范；

二、 设计范围
本设计包括红线以内如下内容：
1、中低压配电系统；动力配电系统；照明配电系统；电气安全及防雷接地系统。
2、综合布线系统；有线电视系统；安全防备系统监控系统；楼宇自控系统；医护对讲系统；ICU探视系统；手术监控管理系统；手术室示教系统；信息显示系统；火灾自动报警及消防联动控制系统；消防应急及平常广播系统等。
三、用电负荷估算：
编号
名 称
面积（㎡）
用电原则
计算负(kW)
备注
1
A区行政综合楼
2280.19
80W/㎡
182

2
A区中医门诊综合楼
4415.44
90W/㎡
397

3
B区门诊综合楼
8713.82
90W/㎡
784

4
B区住院综合楼
14899.09
60W/㎡
893

5
C区康疗中心
2741.46
90W/㎡
247

6
地下室建筑
8996.00
50W/㎡
450
一部份为诊断区
7
其他

200

合计
3153

 用电负荷同期系数取：0.8 
整个项目用电负荷合计：2552KW;
三、 高、低压配电系统
1、 1．负荷分级：
一级负荷：火灾报警及联动控制设备、消防电梯、排烟风机及加压送风机、保安及消防监控系统、应急照明及疏散照明、急诊部、监护病房、手术部、分娩室、婴儿室、血液病房净化室、血液透析室、核磁共振、介入治疗用CT及X光机扫描室、洁净手术室空调、ICU病房、重要计算机系统等。其中重要手术室、ICU等波及生命安全设备及照明用电为一级负荷中尤其重要负荷。
二级负荷：客梯、高级病房、肢体伤残康复病房照明用电、一般诊断用CT及X光机用电、电子显微镜、一般手术室空调系统用电。
三级负荷：其他负荷用电。

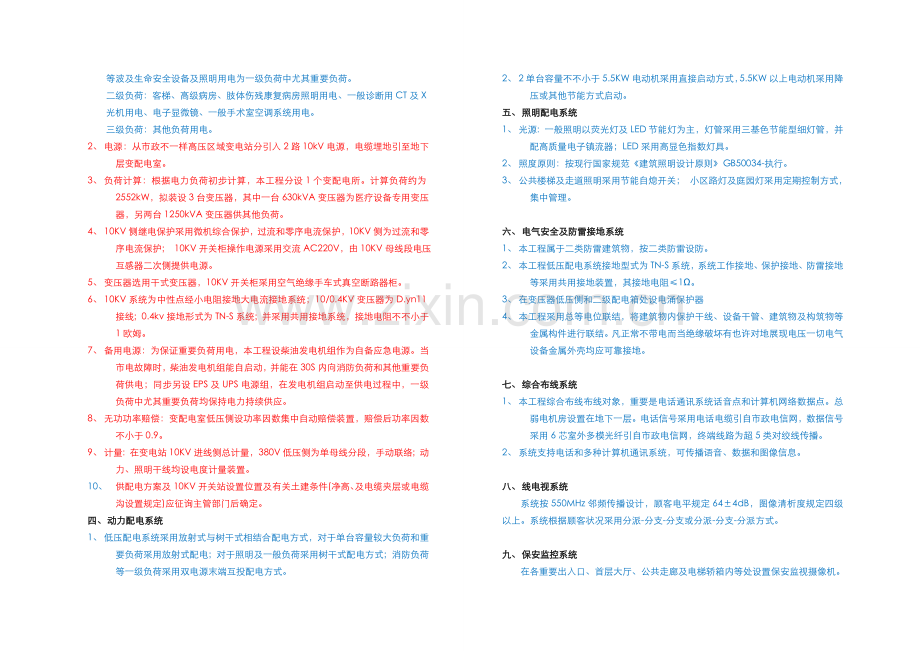

2、 电源：从市政不一样高压区域变电站分引入2路10kV电源，电缆埋地引至地下层变配电室。
3、 负荷计算：根据电力负荷初步计算，本工程分设1个变配电所。计算负荷约为2552kW，拟装设3台变压器，其中一台630kVA变压器为医疗设备专用变压器，另两台1250kVA变压器供其他负荷。
4、 10KV侧继电保护采用微机综合保护，过流和零序电流保护，10KV侧为过流和零序电流保护； 10KV开关柜操作电源采用交流AC220V，由10KV母线段电压互感器二次侧提供电源。
5、 变压器选用干式变压器，10KV开关柜采用空气绝缘手车式真空断路器柜。
6、 10KV系统为中性点经小电阻接地大电流接地系统；10/0.4KV变压器为D.yn11接线；0.4kv接地形式为TN-S系统；并采用共用接地系统，接地电阻不不小于1欧姆。
7、 备用电源：为保证重要负荷用电，本工程设柴油发电机组作为自备应急电源。当市电故障时，柴油发电机组能自启动，并能在30S内向消防负荷和其他重要负荷供电；同步另设EPS及UPS电源组，在发电机组启动至供电过程中，一级负荷中尤其重要负荷均保持电力持续供应。
8、 无功功率赔偿：变配电室低压侧设功率因数集中自动赔偿装置，赔偿后功率因数不小于0.9。
9、 计量：在变电站10KV进线侧总计量，380V低压侧为单母线分段，手动联络；动力、照明干线均设电度计量装置。
10、 供配电方案及10KV开关站设置位置及有关土建条件(净高、及电缆夹层或电缆沟设置规定)应征询主管部门后确定。 
四、 动力配电系统
1、 低压配电系统采用放射式与树干式相结合配电方式，对于单台容量较大负荷和重要负荷采用放射式配电；对于照明及一般负荷采用树干式配电方式；消防负荷等一级负荷采用双电源末端互投配电方式。
2、 2单台容量不不小于5.5KW电动机采用直接启动方式，5.5KW以上电动机采用降压或其他节能方式启动。
五、 照明配电系统
1、 光源：一般照明以荧光灯及LED节能灯为主，灯管采用三基色节能型细灯管，并配高质量电子镇流器；LED采用高显色指数灯具。
2、 照度原则：按现行国家规范《建筑照明设计原则》GB50034-执行。
3、 公共楼梯及走道照明采用节能自熄开关； 小区路灯及庭园灯采用定期控制方式，集中管理。

六、 电气安全及防雷接地系统
1、 本工程属于二类防雷建筑物，按二类防雷设防。
2、 本工程低压配电系统接地型式为TN-S系统，系统工作接地、保护接地、防雷接地等采用共用接地装置，其接地电阻≤1Ω。
3、 在变压器低压侧和二级配电箱处设电涌保护器
4、 本工程采用总等电位联结，将建筑物内保护干线、设备干管、建筑物及构筑物等金属构件进行联结。凡正常不带电而当绝缘破坏有也许对地展现电压一切电气设备金属外壳均应可靠接地。

七、 综合布线系统
1、 本工程综合布线布线对象，重要是电话通讯系统话音点和计算机网络数据点。总弱电机房设置在地下一层。电话信号采用电话电缆引自市政电信网，数据信号采用6芯室外多模光纤引自市政电信网，终端线路为超5类对绞线传播。
2、 系统支持电话和多种计算机通讯系统，可传播语音、数据和图像信息。

八、 线电视系统
系统按550MHz邻频传播设计，顾客电平规定64±4dB，图像清析度规定四级以上。系统根据顾客状况采用分派-分支-分支或分派-分支-分派方式。

九、 保安监控系统
在各重要出入口、首层大厅、公共走廊及电梯轿箱内等处设置保安监视摄像机。保安监控系统主机设置在安防监控室。中心主机系统选用全矩阵系统，采用数字硬盘录像机，所有摄像点同步录像，按给定次序进行时序切换，还可以手动选择某一摄像机对某一目进行跟踪、录像。

十、 楼宇自控系统
采用计算机控制和网络技术，对医院重要机电设备（空调、风机、水泵、公共照明、配电系统）进行自动监测和节能控制。

十一、 医护对讲系统
在病房层各护理单元设置医护对讲系统，建立病房与护士站之间呼喊对讲。

十二、 ICU探视系统
在ICU、CCU病房设置探视系统，建立病人与探视者语音和视频联络。

十三、 手术室监控管理和手术室示教系统

十四、 信息显示系统
在门诊公共区设置信息显示系统，实现公共信息显示、门诊病人排队管理、药房
取药和收费信息显示等功能。

十五、 火灾报警及联动控制系统（见消防专篇）

第八章 节能设计

电气专业
1．采用低损耗环氧树脂浇注干式变压器，且变电所靠近负荷中心；
2．采用电力电容器集中式赔偿，将本工程功率因数提高至0.9以上。
3．采用高效节能灯具，荧光灯具配套电子镇流器。
4．各区域照明照度原则及功率密度值按现行国标《建筑照明设计原则》GB50034-执行。
5．小区路灯及庭园灯采用定期控制方式，集中管理。
6. 生活水泵,风机等动力设备采用变频等节能控制方式。
7. 动力,照明干线等均完善电能计量装置。
8. 公共楼梯及走道照明采用节能自熄开关

第八章 消防设计
（五）电气专业
火灾报警及联动控制系统
本工程重要建筑为高层民用建筑，消防保护对象属一级保护对象。
1．消防系统构成
消防系统由火灾自动报警系统；消防联动控制系统；紧急广播系统；消防直通对讲电话系统；电梯监视控制系统；事故照明系统构成。消防控制中心设于建筑一层。
2. 火灾自动报警系统
（1）本工程采用集中报警系统，湿气较大场所设感温探测器，一般场所设感烟探测器。
（2）根据规范在建筑合适位置设手动报警按钮及消防对讲电话插孔，在消火栓箱内设消火栓启泵按钮。
3．消防联动控制系统
（1）消防控制分为手动控制和自动控制两种。消防控制中心可对消火栓泵、自动喷洒泵、加压风机、排烟风机等通过模块进行自动控制，还可在联动拉制台上通过装专线进行手动控制。
（2）火灾发生时，手动切断有关场所一般照明、空调机组、通风机等非消防电源。
（3）火灾确认后控制电梯停于首层，并接受其反馈信号。
（4）疏散通道上防火卷帘两侧火灾探测器组：当感烟探测器动作后，卷帘下落至距地1.8m处；当感温探测器动作后，卷帘下落究竟。
4．消防紧急广播系统
在消防控制中心设置消防广播设备。当火灾发生时消防控制中心值班人员根据火灾发生区域，自动或手动切换到火灾紧急广播，及时疏导人员撤离火灾现场。紧急广播装置设有备用扩音机，容量为同步广播容量1.5倍。
5．消防直通对讲电话系统：
在消防控制中心设置消防直通对讲电话主机，除在各层手动报警按钮处设置消防对讲电话插孔外，在配变电室、水泵房、消防电梯轿厢、电梯机房、管理值班室等处，设置消防直通对讲电分机。
6．应急照明系统
（1）所有楼梯间照明，以及配变电所、消防中心、柴油发电机房、电讯机房等照明所有为应急照明。公用场所应急照明按正常照明10~15%设置。
（2）应急照明电源采用双电源末端互投供电。
（3）重要疏散口设安全出口指示灯，疏散走廊设疏散指示灯。
（4）应急照明供电时间不不不小于1小时。
7.发动机房、变配电所采用气体自动灭火装置。

第九章 人防工程设计
电气专业
（一） 设计根据
1．《人民防空地下室设计规范》GB 50038-；
2．《人民防空工程设计防火规范》 GB50098-；
3．《供配电系统设计规范》GB50052-
（二） 设计范围:平战结合动力、照明配电系统及战时通风控制系统。
（三） 建筑概况:本人防为六级甲类二等人员掩蔽所,设在地下三层,分为1个防护单元,4个抗爆单元，掩蔽人数1426人。
（四） 供电设计
1． 本工程人防等级为6级。
2． 用电负荷等级：应急照明、重要通信和报警设备属一级负荷；风机、水泵属二级负荷，其他为三级负荷。
3． 人防战时电源由室外埋地经防爆波电缆井引入，平时电源由小区配电所引入,每一防护单元配电回路均各自独立。
（五） 照明设计：
1． 灯具选用白炽灯或荧光灯，吊链安装，距地2.5米,临战时设防掉落保护措施。
2． 照明和插座分别由不一样支路供电，插座回路设漏电保护。
3． 战时应急照明采用碱性镉镍蓄电池灯具，其持续供电时间应不不不小于本防空地下室隔绝时间（二等人员掩蔽所不不不小于3h）。
4． 从人防内部至防护密闭门外照明线路，在防护密闭门内侧距顶0.2米处,单独设置熔断器作短路保护。
（六） 动力设计：风机、水泵等动力设备均采用放射式配电。
（七） 设备安装：
1． 照明配电箱、动力电控箱均明装，底距地1.4m。
2． 开关底距地1.4m、插座距地0.3m暗装；出口指示灯明装，门上方安装；疏散指示灯暗装，底边距地0.5m。
3． 清洁、滤毒、隔绝三种通风方式音响及灯光信号，设在通风机房及战时重要出入口最里边一道密闭门内侧上方，底边距门上方0.1m，设在防化值班室内通风方式信号控制箱，底边距地1.2m明装。
4． 人防呼唤按钮为防护型，底距地1.4m。
5． 引入人防所有管线应暗敷设在墙内或楼板内，若只能明敷设，则在穿过围护构造、防护密闭隔墙、密闭隔墙时配合留管，并在管线敷设完后，作防护密闭和密闭处理。
6． 人防所有管线均穿镀锌钢管暗敷。
