降水方案

科拉思纳地下车库

编制人：

审核人：

北京马桥神龙建设工程有限公司
北京科拉思纳服饰有限公司项目部
2023年10月28日

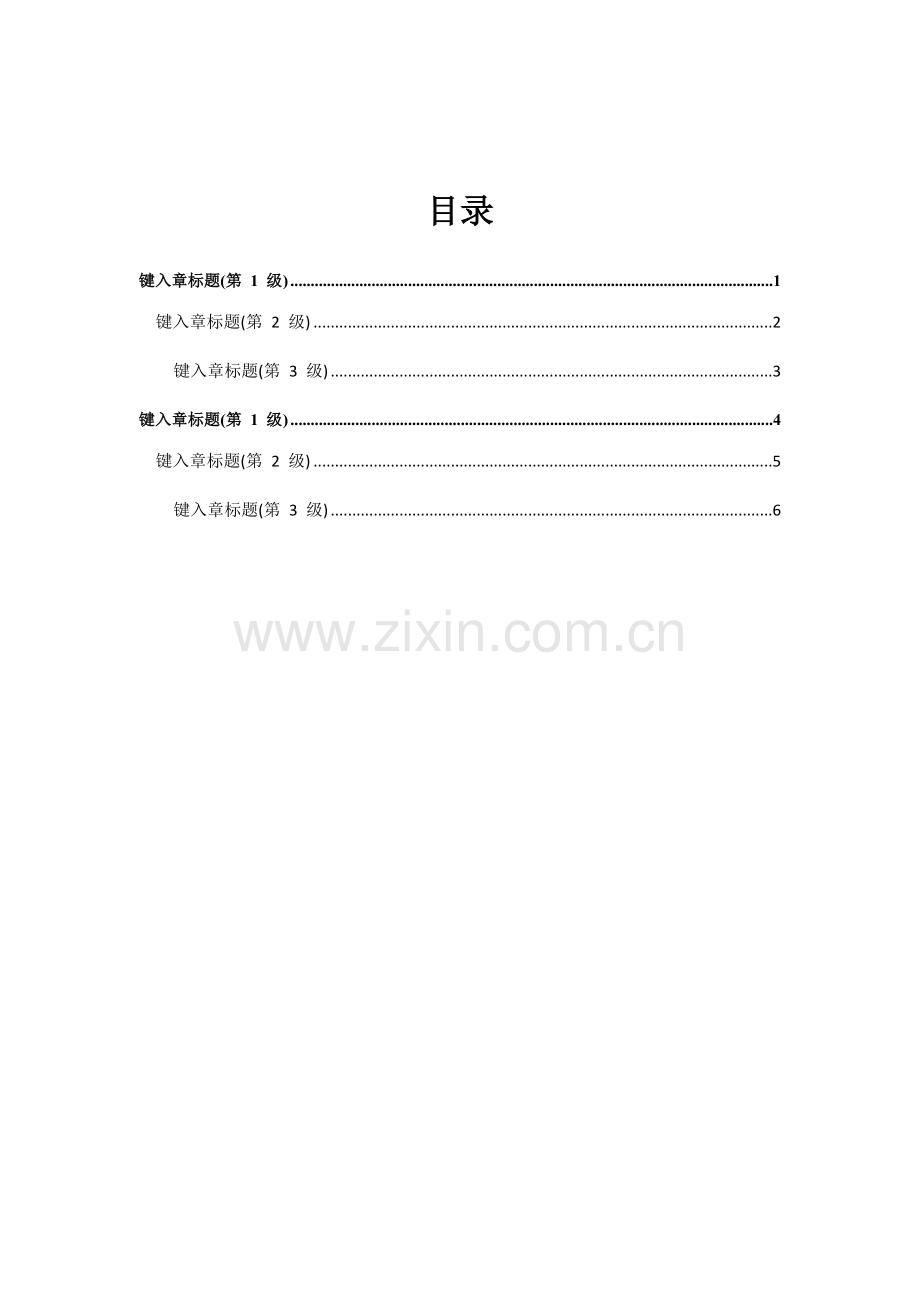

目录
键入章标题(第 1 级) 1
键入章标题(第 2 级) 2
键入章标题(第 3 级) 3
键入章标题(第 1 级) 4
键入章标题(第 2 级) 5
键入章标题(第 3 级) 6

基础降水施工方案
一、工程概况
科拉思纳服饰有限公司，位于北京市通州区马驹桥镇金桥产业基地B2-3-3-3地块，东临环科东二路，南邻景盛中街。
本工程包含1#~12#厂房，均采用框架结构。其中1#~9#厂房区域设立地下一层车库（4#、5#地下一层设立人防物资库）。1#~3#厂房地上6层，建筑高度为23.70m;4#~9#厂房地上5层，建筑高度为19.70m;10#~12#厂房地上5层,建筑高度为19.70m无地下室。建筑面积为52397.15m2,1#~9#厂房的独立基础+抗水板基础，10#~12#采用CFG桩复合地基。
工程地质及水文地质情况：根据2023年2月1日北京市通州区建筑勘察设计所提供的《北京科拉思纳服饰有限公司岩石工程勘察报告》
（一） 、场地地形、地貌及地质构造
拟建场地地貌属于永定河马驹桥冲扇，场地内及周边无活动断裂通过，区域地质条件较稳定，本场地地基为均匀地基，适宜拟建工程的建设。
（二）、底层土质概述
现分别对本场地所揭露地层情况自上而下分层予以描述。
　人工堆积层：耕土层，杂填土1层。
　　　新近沉积层：粉质粘土‚层（可塑）砂质粉土‚1层（中密—密实）。
　　　第四纪沉积层：细砂ƒ层（中密—密实），粉质粘土④层（可塑），粘质粉土④1层（密实），细砂⑤层（密实），粉质粘土⑥层（可塑—硬塑）细砂⑥1层（密实）粘质粉土⑥2层（密实）。
（三）、场区地下水条件
本场地勘察期间（2023年1月下旬）于部分钻孔中测量的水位在5.3~6.4m之间，该层水位标高在18.01~19.23m之间，地下水类型为潜水。水位的年动态变化规律一般为：7月份~10月份水位较高，其它月份水位相对较低，其水位年变幅一般为1~2m。
（四）、不良地质情况
场地内及附近未发现对工程有影响不良地质作用。
(五)、根据工程需要，需降至基坑底下2.7m，即相对于 正负零-8.5m。
二、编制依据
依据《建筑施工手册》、《岩土工程勘察报告》、图纸、施工规范及相关规程。
三、基坑降水方案
3.1 施工准备
工程投入的重要物资：
该分项工程投入的重要物资和机械设备有：钻机2台、水泵23台（其中备用4台）、铁丝、钢丝绳、无砂砼管、1-2石子、0.5石子、滤网、配电箱、电缆等。
3.2 降水类型的选择
根据本建筑物周边其他工程的施工经验，结合本工程的实际情况，采用管井降水，由于基坑中,部分独基及集水坑底标在-6.6m~-8m，而需降水的部分为矩形，所以才用在四边、中间布置管井的方案。
3.3 井深计算
井点管埋深度H（不涉及滤管）按下式计算：
H≥h1＋h＋iL＋l
h1 —井管埋设面到基坑底面的距离；取7m
h —减少后的地下水位至基坑中心底面的距离；取2m
i —水力坡度，双排井点为1/10
L —井管至基坑中心的水平距离；取10m
1—滤管长度，取4m
计算井管埋深H= 14m，根据地质报告及以往施工经验，为保证井管内有足够的出水量H取15m。
3.4 单井点涌水量计算：
根据地质报告，采用无压非完整井计算公式进行计算。
q=1.366K
式中：
q: 单井出水量 m3/d
K：渗透系数 m/d 取 0.5m/d
H：井深m 取15m
r: 管井的半径m （管径+管厚）/2=0.3m
H1: 地下静水位m 取6.6m
H0：有效深度m 15-6.6=8.4m
S：降水深度m 7m
R：降水影响半径m
R=2S=2*7*=28m

单井涌水量：q=1.366K=34.8 m3/d

3.5 总涌水量计算：G轴/2轴独基
Q=1.366K
r1：基坑换算半径m： (a、b为基坑的长、宽)

r1（G轴/2轴独基）= 0.29(a+b)=0.29*(30+10)=11.6m
r1（15~23/B~E）= 0.29(a+b)=0.29*(40+20)=17.4m
r1（8-26/Q-R）= 0.29(a+b)=0.29*(81+31)=32.48m
总涌水量为：
Q（消防水池）=1.366K =96.7 m3/d
Q（15~23/B~E）=1.366K =112.5m3/d
Q（8-26/Q-V）=1.366K =194 m3/d

3.6 拟定降水井数量：
n （G轴/2轴独基）=1.1Q/q
得 n =3
由于G轴/2轴独基处需要降水部位实际面积小，故打井2个。
n （15~23/B~E）=1.1Q/q
得 n =4
n （8-26/Q-V）=1.1Q/q
得 n =6
由于8-26/V-Q轴区域内处需要降水部位实际面积大，含水层又是砂，渗透系数大，距离其它降水井距离故打井13个。

3.7 管井与排水管网布置：
计算得出单井涌水量34.8m3/d、总涌水量分别为G轴/2轴独基打井2个、15~23/B~E轴区域打井4个，8-26/V-R轴区域内打井13个。根据目前施工降水经验，再根据计算和实际情况相结合，可以对G轴/2轴独基、8-26/V-R轴区域内降水井的使用数量进行变动。沿G轴/2轴独基边沿北侧、南侧各布置井点1眼，井间距约10m，井深15m；沿15~23/B~E轴区域边沿南侧布置井点1眼，西侧1眼，北侧2眼，井间距约18m，井深15m；沿8-26/V-R轴区域边沿北侧4眼，南侧5眼，中部4眼，井距m，井深15m。排水管网布置：基坑开挖时，车辆进出口留在基坑的东北角，所以在布置管网时，应避开出入口。8-26/V-R轴区域内井的排水所有向西用消防水管排至基坑的西北角。在转角处设一排水井，转换井向南用Φ300PVC管通至西南侧的排水井内。15~23/B~E轴区域井的排水向西南排水井排水；G轴/2轴独基的排水向西南排水井排水，通过检查井管道排至南邻景盛中街雨水井内（平面布置见附图）。
3.8 水泵
采用ф50电动三相清水泵，由于总涌水量小（根据地质报告提供的渗透系数计算得出。实际施工中间假如渗透系数大时，将对使用的水泵型号进行调整，由于渗透系数的大小，决定了出水量），单井出水量按目前15m深井考虑时，每个管井装置一台水泵。
3.9 降水周期
在基础水位降到-9 m后，开始G轴/2轴独基、15~23/B~E轴区域、8-26/V-R轴区域、进行基础施工和地下室施工。为保证基础不受水的侵蚀，按设计规定用19台水泵不间断降水到车库顶土方覆盖。
3.10 管井的重要施工方法：
施工程序：井位放线——钻机就位钻孔——清孔——吊放井管——回填过滤层——洗井——试抽——正常工作
1）钻孔采用潜水钻机；潜水钻机采用泥浆护壁工艺，控制泥浆浓度在8.10KN／立方。
2）将孔中的泥浆用清水换出，井底填砂砾30cm厚。
3）井管为无砂混凝土滤管，内径为300mm，外径为380-400mm。滤管密绕缠丝，包＃80滤网二层，再密绕缠丝，下放时使管子居中。
4）滤料采用0.5cm细石，人工从井四周均匀投放，距管顶0.5m用粘土回填密实。
5）用污水泵洗井至清水，然后将潜水泵放入抽水。
6）按设计图集对井口进行封闭。
四、降水工程质量保证措施：
4.1 质量标准：
井管必须直立于井中心，上端口保持水平，井管偏斜度不大于1％。井深不得小于设计井深，井孔直径不得小于设计直径；井位偏差不大于±10cm；无砂管必须下到井孔正中，偏差不得大于±2cm；所需细石必须是3~5mm左右的均匀颗粒，含泥量不大于3％，进场前须经验收后方可进入。滤料干净，符合设计规定；待井打好以后，必须用覆盖物盖好防止杂物掉入井内。无砂滤水井管必须保持滤网通畅，避免影响渗水效果。
4.2 抽水期间质量控制：
在降水期间，安排专业电工一名，值班人员三名。轮班对降水机械、设备和降水情况进行监测，一旦发现停电、机械设备有异常情况应立即采用应急措施，进行抢修或更换设备，以防无水干转烧坏设备，如遇停电，要立即启动发电机或备用线路。
降水完毕后，应根据工程结构特点和土方回填进度，陆续关闭及拔除井点泵组。土中所留的孔洞应立即用干密度砂土填实，孔口应按设计规定 填塞。

北京马桥神龙建设工程有限公司
科拉思纳服饰有限公司项目部
2023年10月30日
