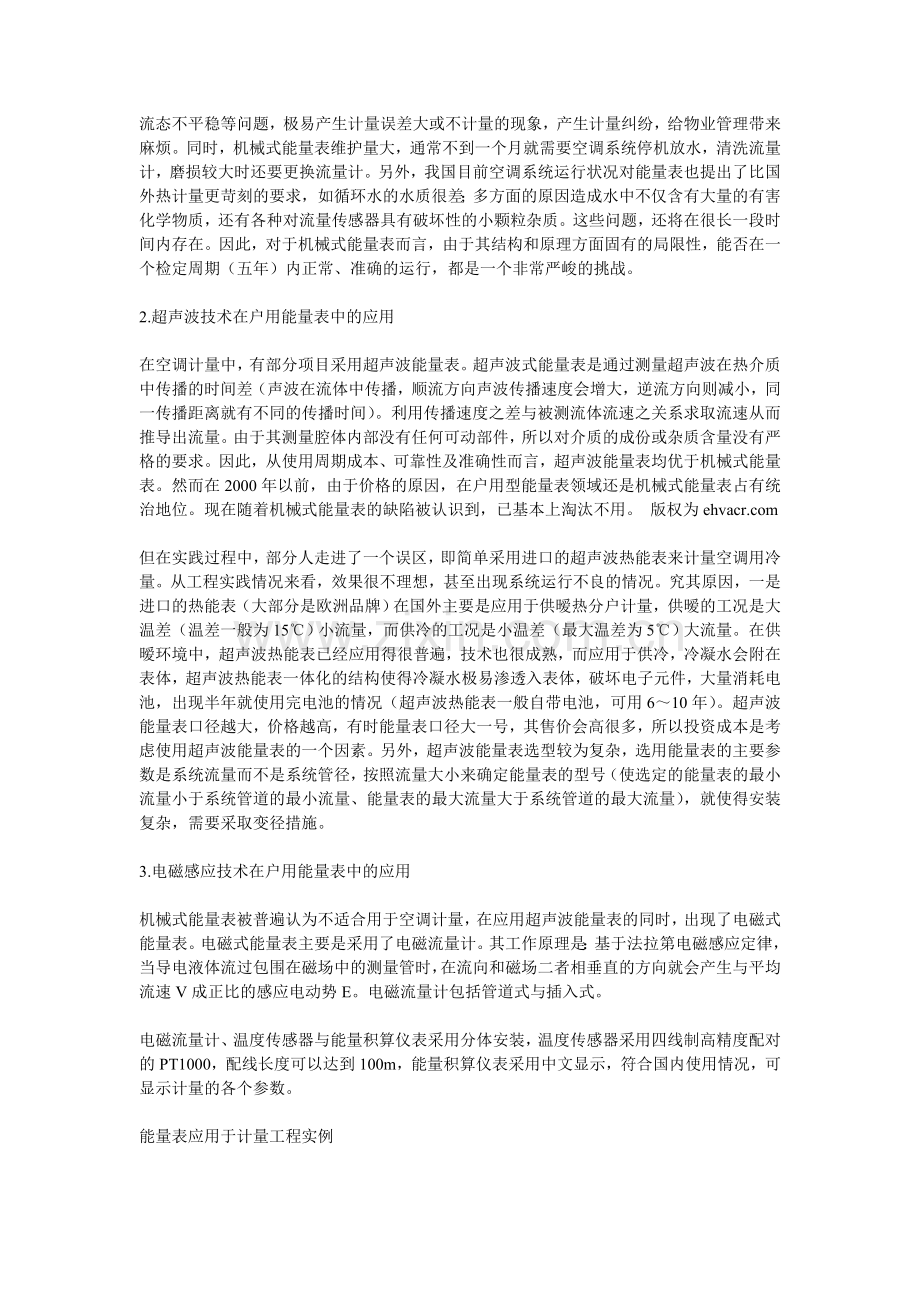

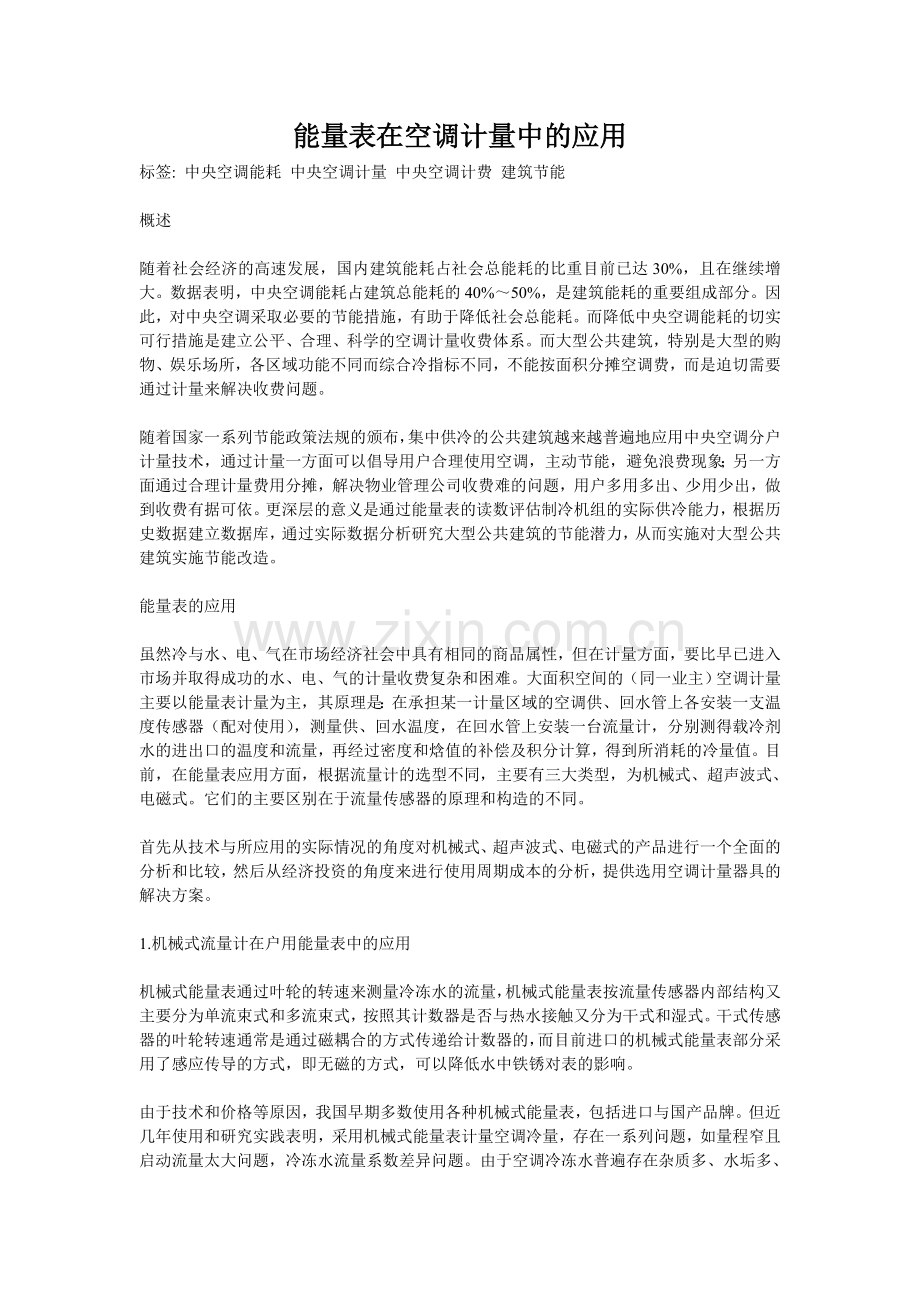

能量表在空调计量中的应用标签: 中央空调能耗 中央空调计量 中央空调计费 建筑节能概述随着社会经济的高速发展，国内建筑能耗占社会总能耗的比重目前已达30%，且在继续增大。数据表明，中央空调能耗占建筑总能耗的40%50%，是建筑能耗的重要组成部分。因此，对中央空调采取必要的节能措施，有助于降低社会总能耗。而降低中央空调能耗的切实可行措施是建立公平、合理、科学的空调计量收费体系。而大型公共建筑，特别是大型的购物、娱乐场所，各区域功能不同而综合冷指标不同，不能按面积分摊空调费，而是迫切需要通过计量来解决收费问题。 随着国家一系列节能政策法规的颁布，集中供冷的公共建筑越来越普遍地应用中央空调分户计量技术，通过计量一方面可以倡导用户合理使用空调，主动节能，避免浪费现象；另一方面通过合理计量费用分摊，解决物业管理公司收费难的问题，用户多用多出、少用少出，做到收费有据可依。更深层的意义是通过能量表的读数评估制冷机组的实际供冷能力，根据历史数据建立数据库，通过实际数据分析研究大型公共建筑的节能潜力，从而实施对大型公共建筑实施节能改造。能量表的应用 虽然冷与水、电、气在市场经济社会中具有相同的商品属性，但在计量方面，要比早已进入市场并取得成功的水、电、气的计量收费复杂和困难。大面积空间的（同一业主）空调计量主要以能量表计量为主，其原理是：在承担某一计量区域的空调供、回水管上各安装一支温度传感器（配对使用），测量供、回水温度，在回水管上安装一台流量计，分别测得载冷剂水的进出口的温度和流量，再经过密度和焓值的补偿及积分计算，得到所消耗的冷量值。目前，在能量表应用方面，根据流量计的选型不同，主要有三大类型，为机械式、超声波式、电磁式。它们的主要区别在于流量传感器的原理和构造的不同。 首先从技术与所应用的实际情况的角度对机械式、超声波式、电磁式的产品进行一个全面的分析和比较，然后从经济投资的角度来进行使用周期成本的分析，提供选用空调计量器具的解决方案。 1.机械式流量计在户用能量表中的应用 机械式能量表通过叶轮的转速来测量冷冻水的流量，机械式能量表按流量传感器内部结构又主要分为单流束式和多流束式，按照其计数器是否与热水接触又分为干式和湿式。干式传感器的叶轮转速通常是通过磁耦合的方式传递给计数器的，而目前进口的机械式能量表部分采用了感应传导的方式，即无磁的方式，可以降低水中铁锈对表的影响。 由于技术和价格等原因，我国早期多数使用各种机械式能量表，包括进口与国产品牌。但近几年使用和研究实践表明，采用机械式能量表计量空调冷量，存在一系列问题，如量程窄且启动流量太大问题，冷冻水流量系数差异问题。由于空调冷冻水普遍存在杂质多、水垢多、流态不平稳等问题，极易产生计量误差大或不计量的现象，产生计量纠纷，给物业管理带来麻烦。同时，机械式能量表维护量大，通常不到一个月就需要空调系统停机放水，清洗流量计，磨损较大时还要更换流量计。另外，我国目前空调系统运行状况对能量表也提出了比国外热计量更苛刻的要求，如循环水的水质很差；多方面的原因造成水中不仅含有大量的有害化学物质，还有各种对流量传感器具有破坏性的小颗粒杂质。这些问题，还将在很长一段时间内存在。因此，对于机械式能量表而言，由于其结构和原理方面固有的局限性，能否在一个检定周期（五年）内正常、准确的运行，都是一个非常严峻的挑战。 2.超声波技术在户用能量表中的应用 在空调计量中，有部分项目采用超声波能量表。超声波式能量表是通过测量超声波在热介质中传播的时间差（声波在流体中传播，顺流方向声波传播速度会增大，逆流方向则减小，同一传播距离就有不同的传播时间）。利用传播速度之差与被测流体流速之关系求取流速从而推导出流量。由于其测量腔体内部没有任何可动部件，所以对介质的成份或杂质含量没有严格的要求。因此，从使用周期成本、可靠性及准确性而言，超声波能量表均优于机械式能量表。然而在2000年以前，由于价格的原因，在户用型能量表领域还是机械式能量表占有统治地位。现在随着机械式能量表的缺陷被认识到，已基本上淘汰不用。 版权为 但在实践过程中，部分人走进了一个误区，即简单采用进口的超声波热能表来计量空调用冷量。从工程实践情况来看，效果很不理想，甚至出现系统运行不良的情况。究其原因，一是进口的热能表（大部分是欧洲品牌）在国外主要是应用于供暧热分户计量，供暧的工况是大温差（温差一般为15）小流量，而供冷的工况是小温差（最大温差为5）大流量。在供暧环境中，超声波热能表已经应用得很普遍，技术也很成熟，而应用于供冷，冷凝水会附在表体，超声波热能表一体化的结构使得冷凝水极易渗透入表体，破坏电子元件，大量消耗电池，出现半年就使用完电池的情况（超声波热能表一般自带电池，可用610年）。超声波能量表口径越大，价格越高，有时能量表口径大一号，其售价会高很多，所以投资成本是考虑使用超声波能量表的一个因素。另外，超声波能量表选型较为复杂，选用能量表的主要参数是系统流量而不是系统管径，按照流量大小来确定能量表的型号（使选定的能量表的最小流量小于系统管道的最小流量、能量表的最大流量大于系统管道的最大流量），就使得安装复杂，需要采取变径措施。 3.电磁感应技术在户用能量表中的应用 机械式能量表被普遍认为不适合用于空调计量，在应用超声波能量表的同时，出现了电磁式能量表。电磁式能量表主要是采用了电磁流量计。其工作原理是：基于法拉第电磁感应定律，当导电液体流过包围在磁场中的测量管时，在流向和磁场二者相垂直的方向就会产生与平均流速V成正比的感应电动势E。电磁流量计包括管道式与插入式。 电磁流量计、温度传感器与能量积算仪表采用分体安装，温度传感器采用四线制高精度配对的PT1000，配线长度可以达到100m，能量积算仪表采用中文显示，符合国内使用情况，可显示计量的各个参数。 能量表应用于计量工程实例 下面介绍一个能量表应用的典型工程案例，使用佛山市艾科电子工程有限公司能量型中央空调计费系统。该项目是集餐饮、休闲、娱乐、购物、旅游、商务功能于一体的大型商业综合体，建筑面积6万多平方米。项目中各个功能区域使用面积都较大，各场所使用功能及营业时间段不同，需要进行空调计量收费。通过分析项目的实际情况，采用了艾科能量型中央空调计费系统，该系统具有计量精确、抗干扰、稳定可靠、远程集中抄表、数据实时查询等特点。具体实施方案是在各计量区域的安装一套能量表，共20套能量表，再在总管上安装1套总表。每套能量表包括一台能量积算仪C03P、一台电磁流量计、一对高精度配对温度传感器PT1000。图1是该系统结构图，表1是该系统运行期间某时段的运行数据。 编号4545能量表为空调系统总表，其它为分表，共1套总表，20套分表，总表用量为18.393MW.h，各分表用量总和为17.7407MW.h，20套能量表的总体误差为3.55%。产生误差原因主要有：（1）测量设备本身存在误差，该误差是在可允许的范围之内；（2）系统外界原因，各区域停止使用时，局部存在微小温差或阀门未关死冷冻水流动引起计量。 就该项目的运行情况与物业管理部门的反映，达到了预期的计量和空调费用合理分摊的效果。这种总表与分表的能量表计量系统结构及规模，在全国的空调计量领域中，目前不超过5个项目。总表读数与分表读数的误差，是客观存在的，分表越多，误差就越大。20套分表与不超过5%的误差使项目甲方、设计师、物管非常满意。空调计费系统利用计算机技术和现场能耗计量设备组成一个综合的计量收费管理网络系统，将空调用量分区独立计量，对计量数据自动采集，用户对耗能设备可自行定义计量范围、监测区域。对各计量区域、区域实现能源在线动态监测、能源汇总分析、能耗指标综合考评、历史数据查询、能耗报表自动生成。为能源合理调配提供根据，为能源自动化管理提供手段，为系统地节能降耗提供科学的依据。 通过上述情况，我们可以认识到，空调计量要充分考虑到各种影响因素，发挥空调计量系统的最大功效，从而使费用分摊工作得以顺利进行，实现通过管理手段进行建筑节能的目的。 结论 基于科学计量、管理节能的节能理念，空调计费系统越来越显现出其在公共建筑节能中的主导地位。随着基础能源需求量及其价格的调整上涨，用于中央空调等高耗能设备的运营费用也不断增加，如不采取计量考核或是加强管理节能意识，中央空调将成为建筑中能耗比例最大的部分。所以在适当的场合（如大面积使用中央空调的场合），采用能量表对中央空调进行科学的计量，从而实现中央空调运行费用的合理分摊，促使业主按需使用，按用量交费，必将成为一种趋势。合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
