交通灯汇编程序带流程图及分析.doc

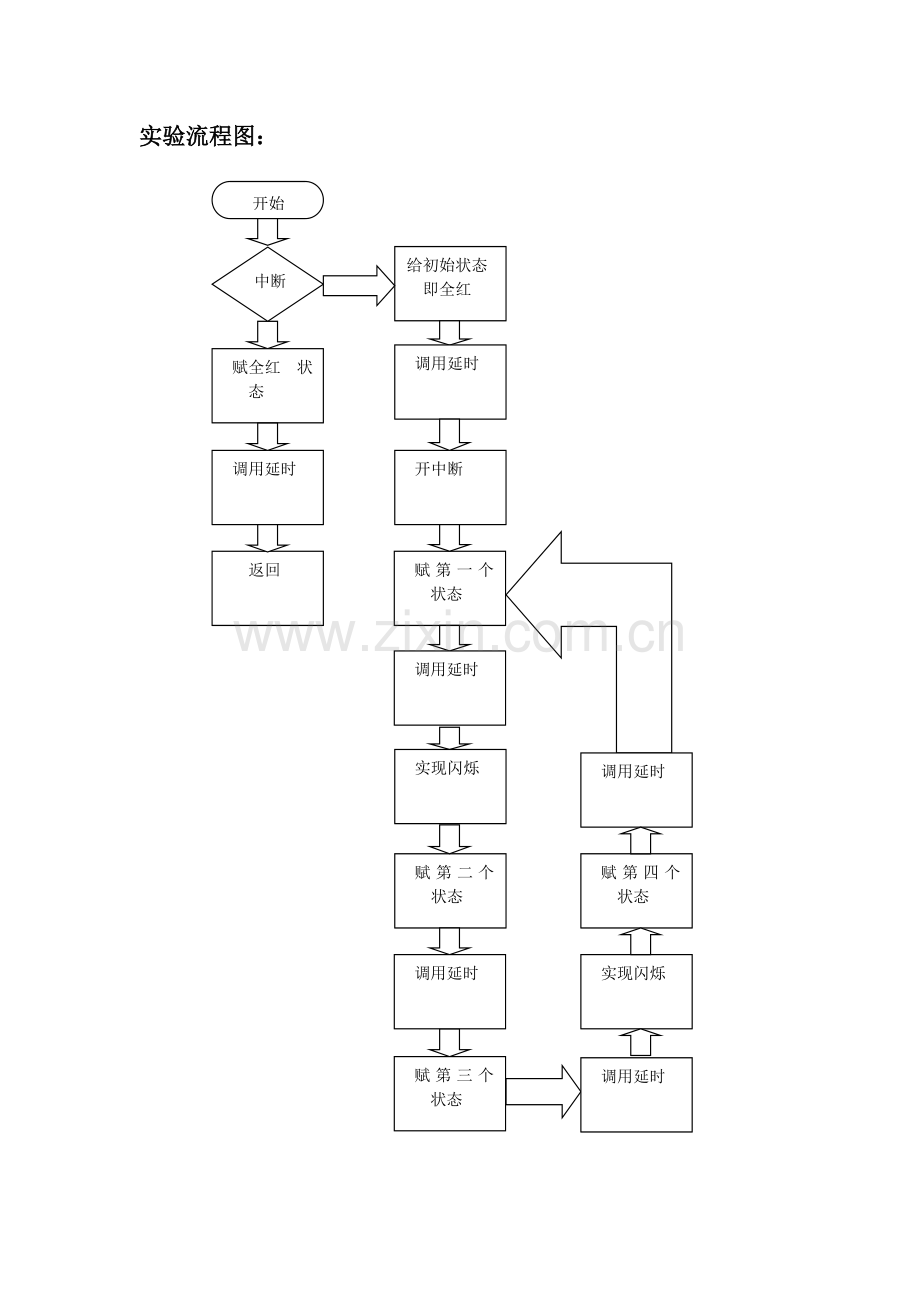

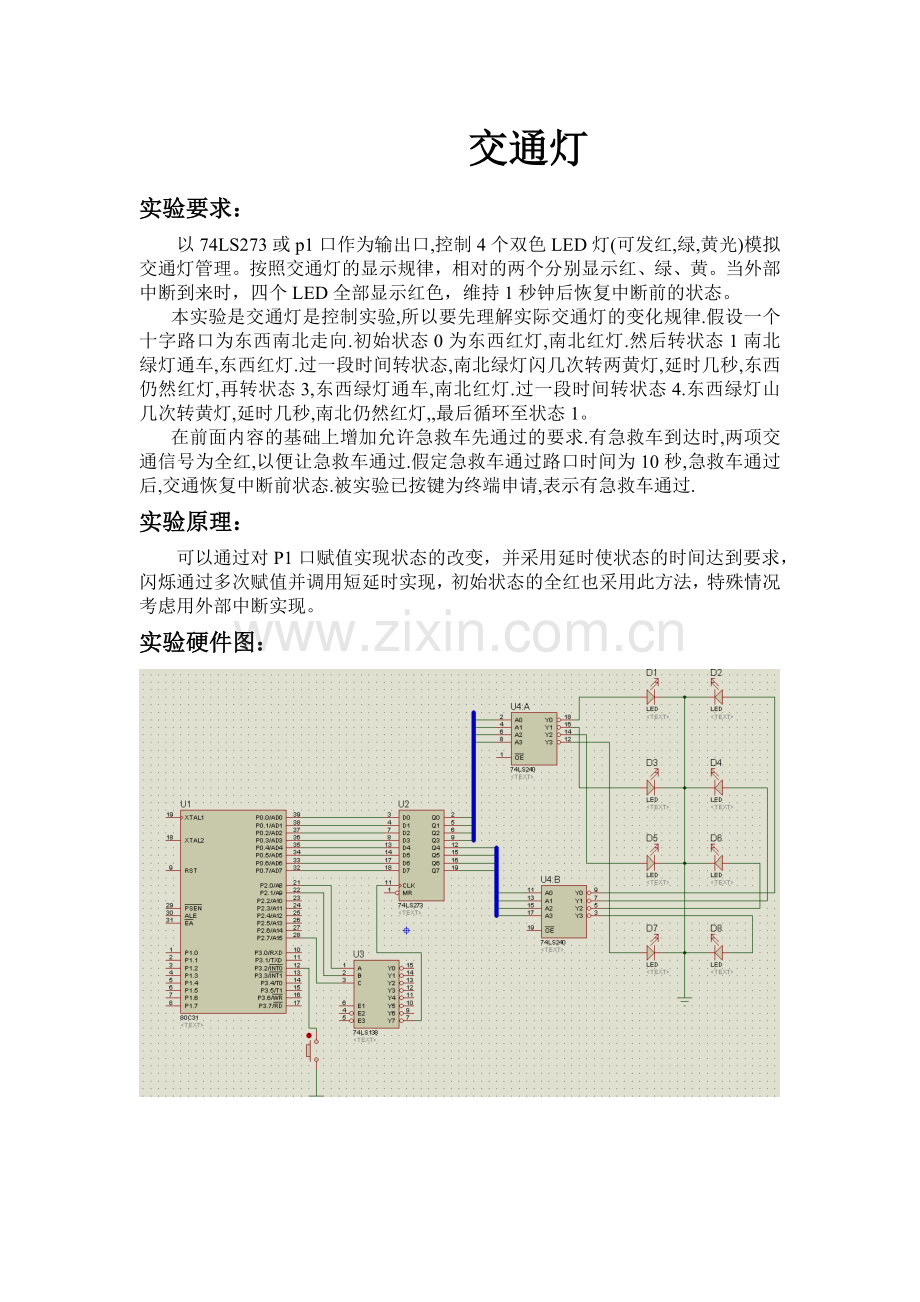

交通灯实验要求：以74LS273或p1口作为输出口,控制4个双色LED灯(可发红,绿,黄光)模拟交通灯管理。按照交通灯的显示规律，相对的两个分别显示红、绿、黄。当外部中断到来时，四个LED全部显示红色，维持1秒钟后恢复中断前的状态。本实验是交通灯是控制实验,所以要先理解实际交通灯的变化规律.假设一个十字路口为东西南北走向.初始状态0为东西红灯,南北红灯.然后转状态1南北绿灯通车,东西红灯.过一段时间转状态,南北绿灯闪几次转两黄灯,延时几秒,东西仍然红灯,再转状态3,东西绿灯通车,南北红灯.过一段时间转状态4.东西绿灯山几次转黄灯,延时几秒,南北仍然红灯,最后循环至状态1。在前面内容的基础上增加允许急救车先通过的要求.有急救车到达时,两项交通信号为全红,以便让急救车通过.假定急救车通过路口时间为10秒,急救车通过后,交通恢复中断前状态.被实验已按键为终端申请,表示有急救车通过.实验原理： 可以通过对P1口赋值实现状态的改变，并采用延时使状态的时间达到要求，闪烁通过多次赋值并调用短延时实现，初始状态的全红也采用此方法，特殊情况考虑用外部中断实现。实验硬件图：实验流程图： 开始给初始状态 即全红开中断调用延时返回调用延时赋全红 状态中断调用延时赋第四个状态实现闪烁调用延时实现闪烁赋第二个状态调用延时赋第三个状态调用延时赋第一个状态实验程序： ORG 0000H LJMP MAIN ORG 0003H LJMP WINT ORG 0030H MAIN: SETB EX0 SETB IT0 SETB EA MOV P1,#0FH LCALL LOOP LOOP:MOV P1,#96H LCALL DELAY MOV P1,#06H LCALL DELAY MOV P1,#69H LCALL DELAY MOV P1,#09H LCALL DELAY SJMP LOOP DELAY:MOV R2,#100 LOP1:MOV R3,#100 LOP0:MOV R4,#100 DJNZ R4,$ DJNZ R3,LOP0 DJNZ R2,LOP1 RET WINT:MOV P1,#0FH LCALL DELAY RETI END
