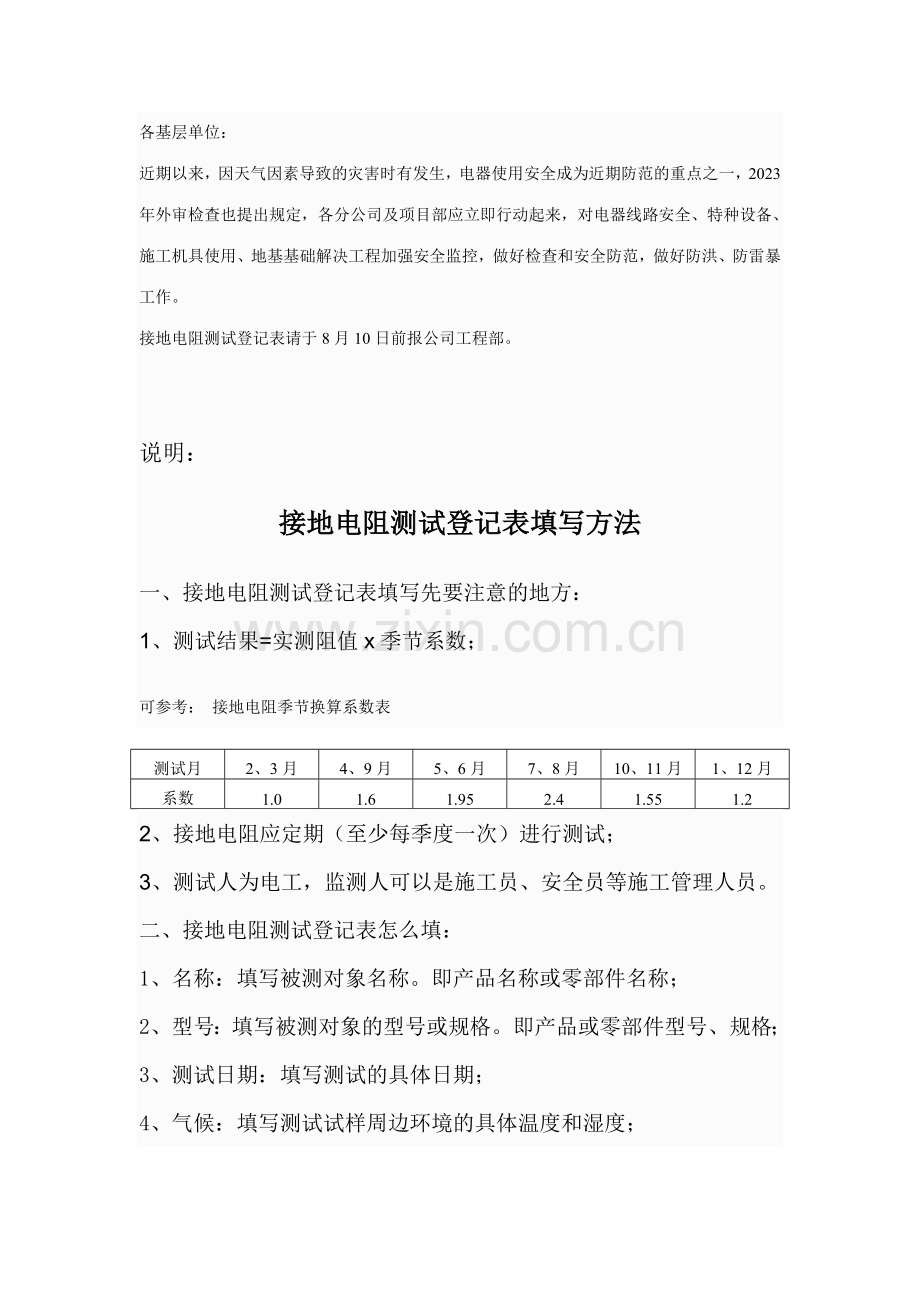

接地电阻测试记录表及接地电阻测试记录表填写方法.doc

各基层单位：
近期以来，因天气因素导致的灾害时有发生，电器使用安全成为近期防范的重点之一，2023年外审检查也提出规定，各分公司及项目部应立即行动起来，对电器线路安全、特种设备、施工机具使用、地基基础解决工程加强安全监控，做好检查和安全防范，做好防洪、防雷暴工作。
接地电阻测试登记表请于8月10日前报公司工程部。

说明：
接地电阻测试登记表填写方法
一、接地电阻测试登记表填写先要注意的地方：
1、测试结果=实测阻值x季节系数；
可参考： 接地电阻季节换算系数表
测试月
2、3月
4、9月
5、6月
7、8月
10、11月
1、12月
系数
1.0
1.6
1.95
2.4
1.55
1.2
2、接地电阻应定期（至少每季度一次）进行测试；
3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。
二、接地电阻测试登记表怎么填：
1、名称：填写被测对象名称。即产品名称或零部件名称；
2、型号：填写被测对象的型号或规格。即产品或零部件型号、规格；
3、测试日期：填写测试的具体日期；
4、气候：填写测试试样周边环境的具体温度和湿度；
5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。
表C6.9.7 接地电阻测试记录
编号：
工程名称

施工单位

仪表型号

天气情况（含湿度）

测试日期

水平接地体季节系数
ф值

垂直接地体季节系数
ф值

气温
℃
测试项目
接地
位置或
机械设备名称
防雷接地
保护接地
反复接地
工作接地
保护接零

设计规定
30≤Ω
4≤Ω
10 ≤Ω
4≤Ω
4≤Ω
测试结果

测试人员签字
项目机电负责人：
项目安全员： 测试人：
监理签字
