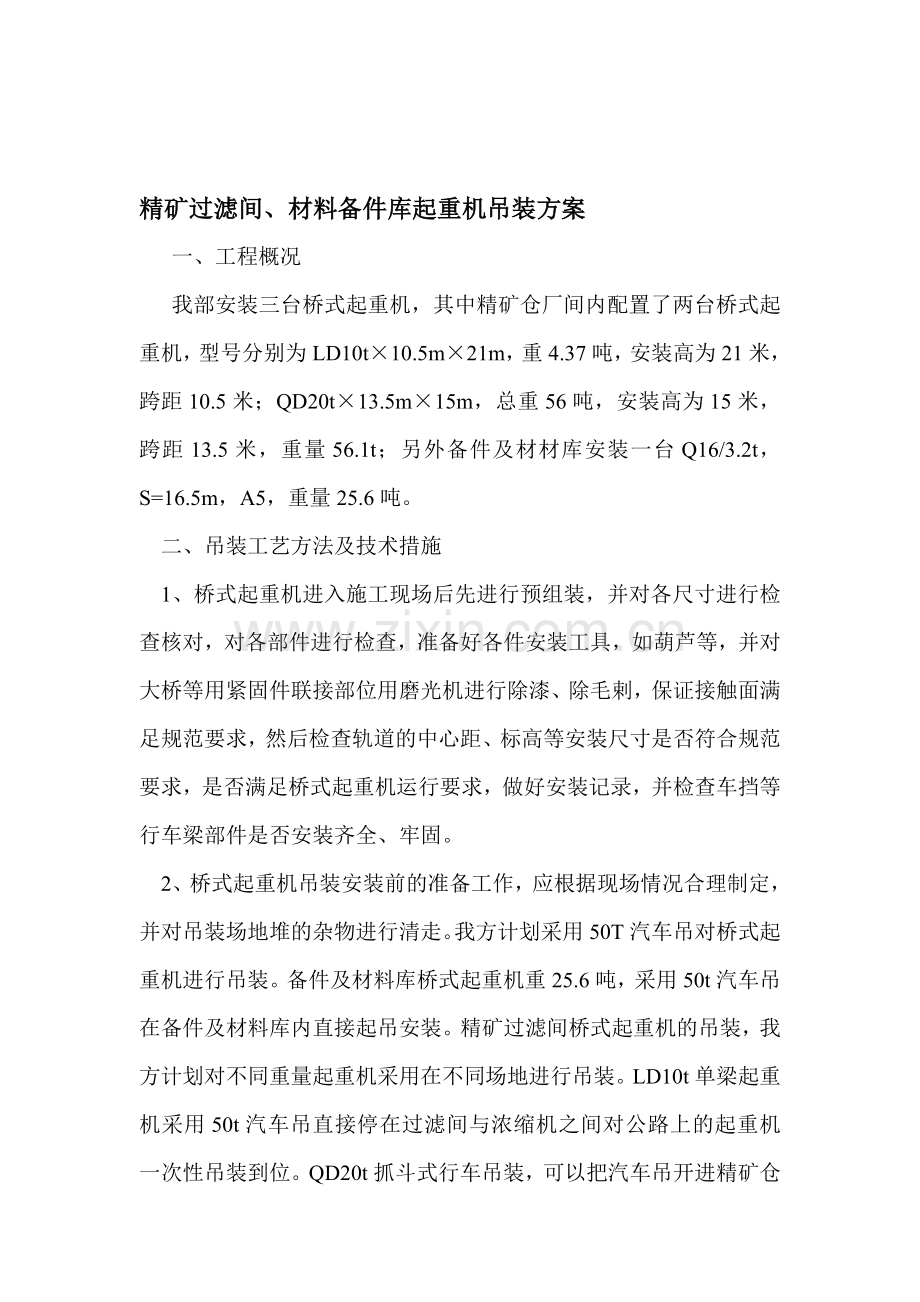

精矿过滤间、材料备件库起重机吊装方案
一、工程概况
我部安装三台桥式起重机，其中精矿仓厂间内配置了两台桥式起重机，型号分别为LD10t×10.5m×21m，重4.37吨，安装高为21米，跨距10.5米；QD20t×13.5m×15m，总重56吨，安装高为15米，跨距13.5米，重量56.1t；另外备件及材材库安装一台Q16/3.2t，S=16.5m，A5，重量25.6吨。
二、吊装工艺方法及技术措施
1、桥式起重机进入施工现场后先进行预组装，并对各尺寸进行检查核对，对各部件进行检查，准备好各件安装工具，如葫芦等，并对大桥等用紧固件联接部位用磨光机进行除漆、除毛剌，保证接触面满足规范要求，然后检查轨道的中心距、标高等安装尺寸是否符合规范要求，是否满足桥式起重机运行要求，做好安装记录，并检查车挡等行车梁部件是否安装齐全、牢固。
2、桥式起重机吊装安装前的准备工作，应根据现场情况合理制定，并对吊装场地堆的杂物进行清走。我方计划采用50T汽车吊对桥式起重机进行吊装。备件及材料库桥式起重机重25.6吨，采用50t汽车吊在备件及材料库内直接起吊安装。精矿过滤间桥式起重机的吊装，我方计划对不同重量起重机采用在不同场地进行吊装。LD10t单梁起重机采用50t汽车吊直接停在过滤间与浓缩机之间对公路上的起重机一次性吊装到位。QD20t抓斗式行车吊装，可以把汽车吊开进精矿仓内，在重载地面上支架，对大梁进行吊装，在精矿仓靠浓密机边的公路上对抓斗吊的小车进行吊装。
3、各台起重机在吊装前对每台起重机小的散件进行组装，如10t吊车梁的端梁，抓斗吊走廊栏等。
4、电动单梁起重机可以一次性吊装到位，双梁桥式起重机采取如下吊装顺序：
小车就位
吊装大梁
吊装准备

按规范检测
大车四个车轮数据
做安装记录
吊钩及抓斗安装
驾驶室吊装

5、大梁采用钢丝绳分4点捆扎，捆扎钢丝绳的角度不应小于45度，并在钢梁直角处垫衬木块保护钢丝绳。吊装前在两端上部分别系好2根缆风绳便于吊装牵引。起吊后，利用缆风绳调整大梁的吊装方向，慢慢将大梁安装在已安装好的行车轨道上，大梁分两次起吊到轨道上，用葫芦将两片大梁合并进行螺栓联接。Q16/3.2t，S=16.5m行车安装高为9米，最大单件重量不超过10吨，50T吊装很容易吊装到位；由于QD20t抓斗式行车小车重30吨，起吊高度为15米，50T汽车吊不能直接吊装到位，可先把小车上部分部件拆卸成15吨左右后分多次进行吊装（吊装图附后）。
三、起重机起吊安装安全注意事项：
1、起重行车搬运吊装应统一指挥，由起重操作工按规程进行操作，起重信号要明确，哨声响亮，捆扎要平衡牢固。
2、起吊前要检查好起吊工具、索具、明确分工安全责任，进行安全技术交底。
3、严格按照吊装作业方案进行操作，各作业人员要穿戴好劳保用品，高空作业时要系好安全带，作业场所设置好安全警戒线，严禁无关人员进入施工现场。
4、精矿过滤间吊装公路房边架设有临时施工电线，吊装时要安排专人注意，防止吊装过程中挂上临时施工电源线，导致意外事故发生。
