新版接地电阻测试记录表及接地电阻测试记录表填写方法.doc

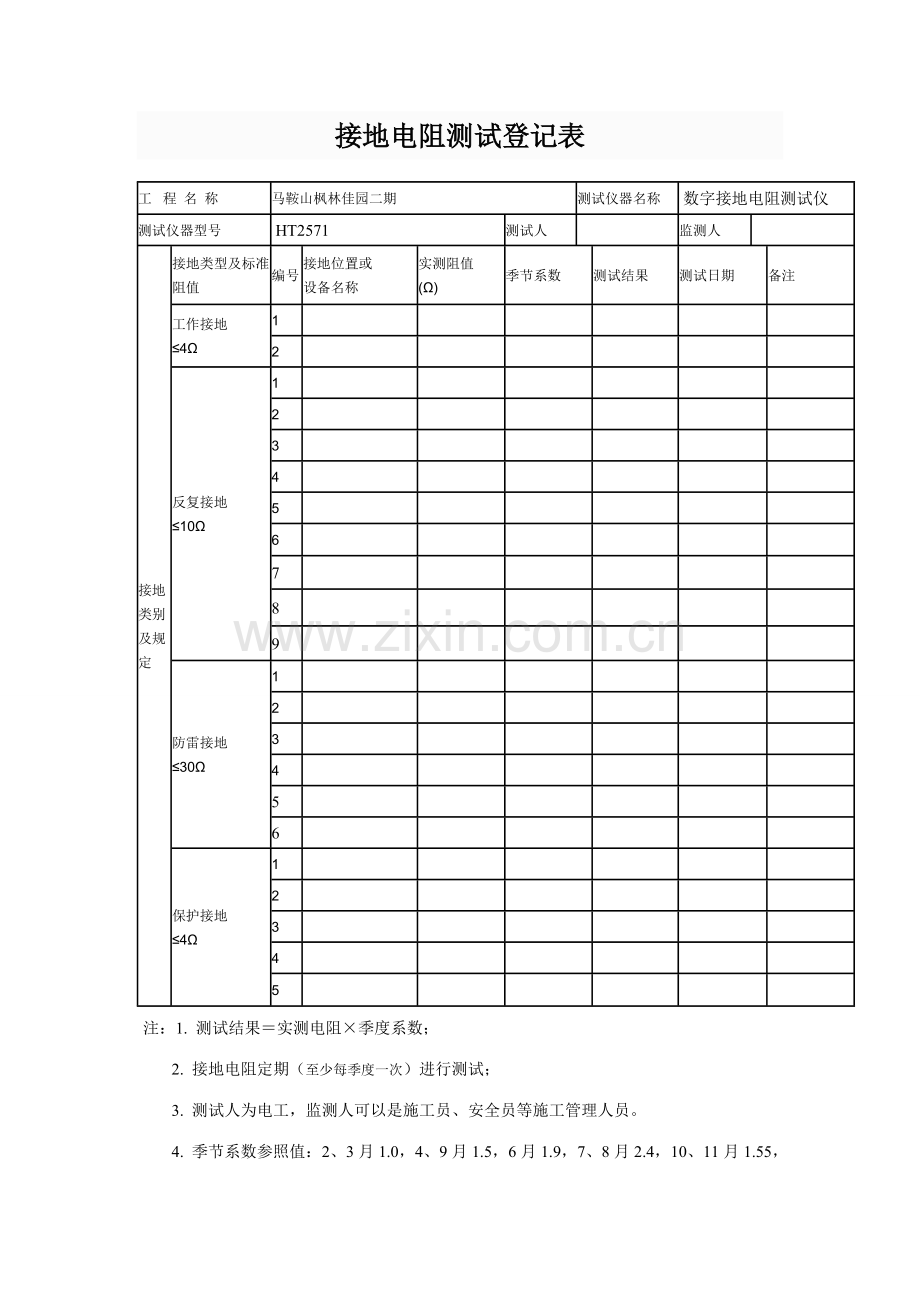

接地电阻测试登记表
工  程 名 称
马鞍山枫林佳园二期
测试仪器名称
 数字接地电阻测试仪
测试仪器型号
 HT2571
测试人

监测人

接地类别及规定
接地类型及标准阻值
编号
接地位置或
设备名称
实测阻值
(Ω)
季节系数
测试结果
测试日期
备注
工作接地
≤4Ω
1

2

反复接地
≤10Ω
1

2

3

4

5

6

7

8

9

防雷接地
≤30Ω
1

2

3

4

5

6

保护接地
≤4Ω
1

2

3

4

5

 注：1. 测试结果＝实测电阻×季度系数；
2. 接地电阻定期（至少每季度一次）进行测试；
3. 测试人为电工，监测人可以是施工员、安全员等施工管理人员。
4. 季节系数参照值：2、3月1.0，4、9月1.5，6月1.9，7、8月2.4，10、11月1.55，1、12月1.2。

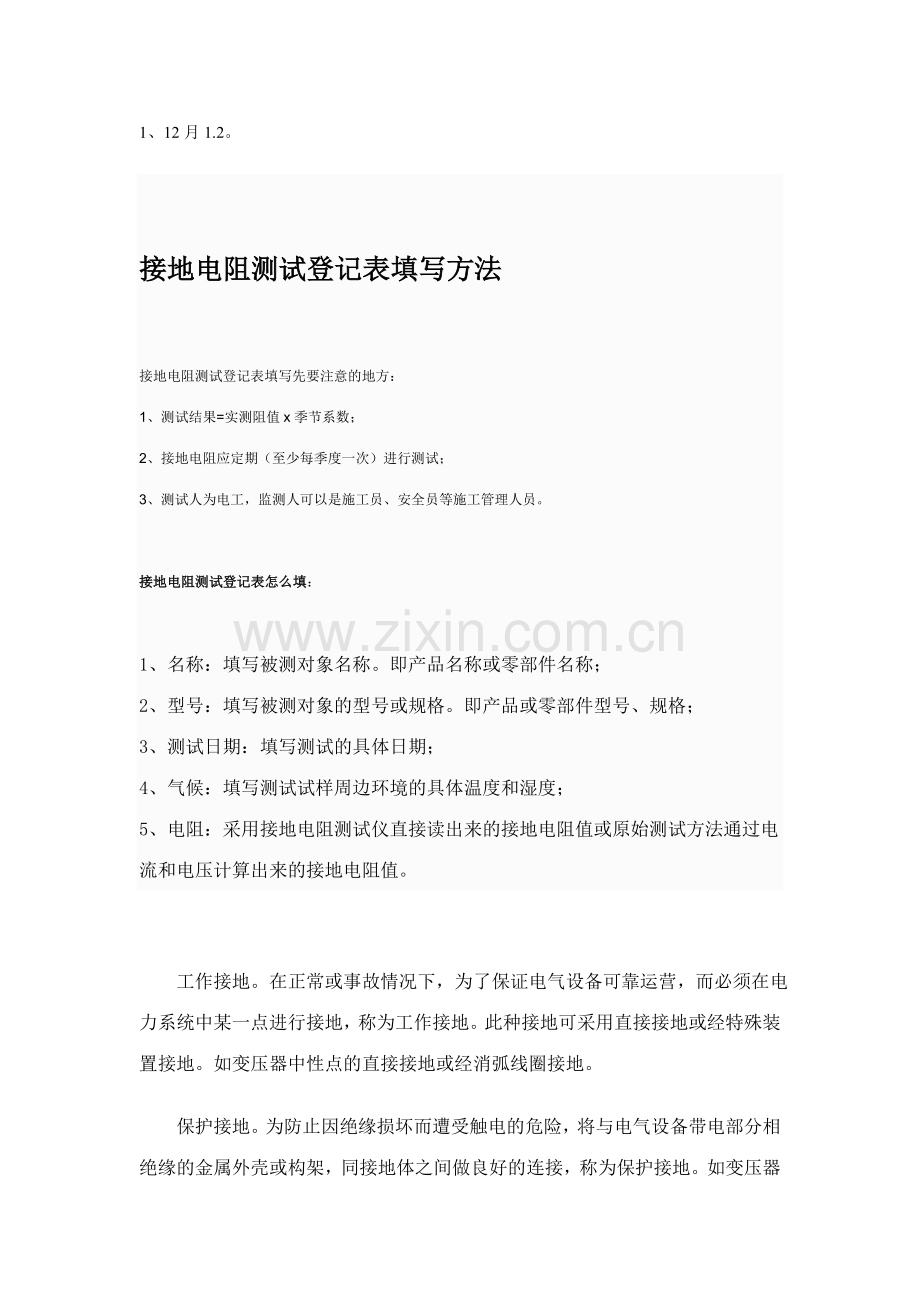

接地电阻测试登记表填写方法

接地电阻测试登记表填写先要注意的地方：
1、测试结果=实测阻值x季节系数；
2、接地电阻应定期（至少每季度一次）进行测试；
3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

接地电阻测试登记表怎么填：

1、名称：填写被测对象名称。即产品名称或零部件名称；
2、型号：填写被测对象的型号或规格。即产品或零部件型号、规格；
3、测试日期：填写测试的具体日期；
4、气候：填写测试试样周边环境的具体温度和湿度；
5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。

工作接地。在正常或事故情况下，为了保证电气设备可靠运营，而必须在电力系统中某一点进行接地，称为工作接地。此种接地可采用直接接地或经特殊装置接地。如变压器中性点的直接接地或经消弧线圈接地。
　　保护接地。为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。
　　反复接地。将中性线上的一点或多点与大地再次做金属连接，称为反复接地。如在三相四线制的中性线首端、分支点及沿线每1千米处和接户线处做的接地、与高压线路同杆架设的低压线路的中性线在共敷段首末段接地等。
　　防雷接地。为了防止人、畜、建筑物、架空线路等遭受雷击而做的接地，称为防雷接地。如与建筑物顶部避雷针及高压架空线路避雷线相连而做的接地等。
