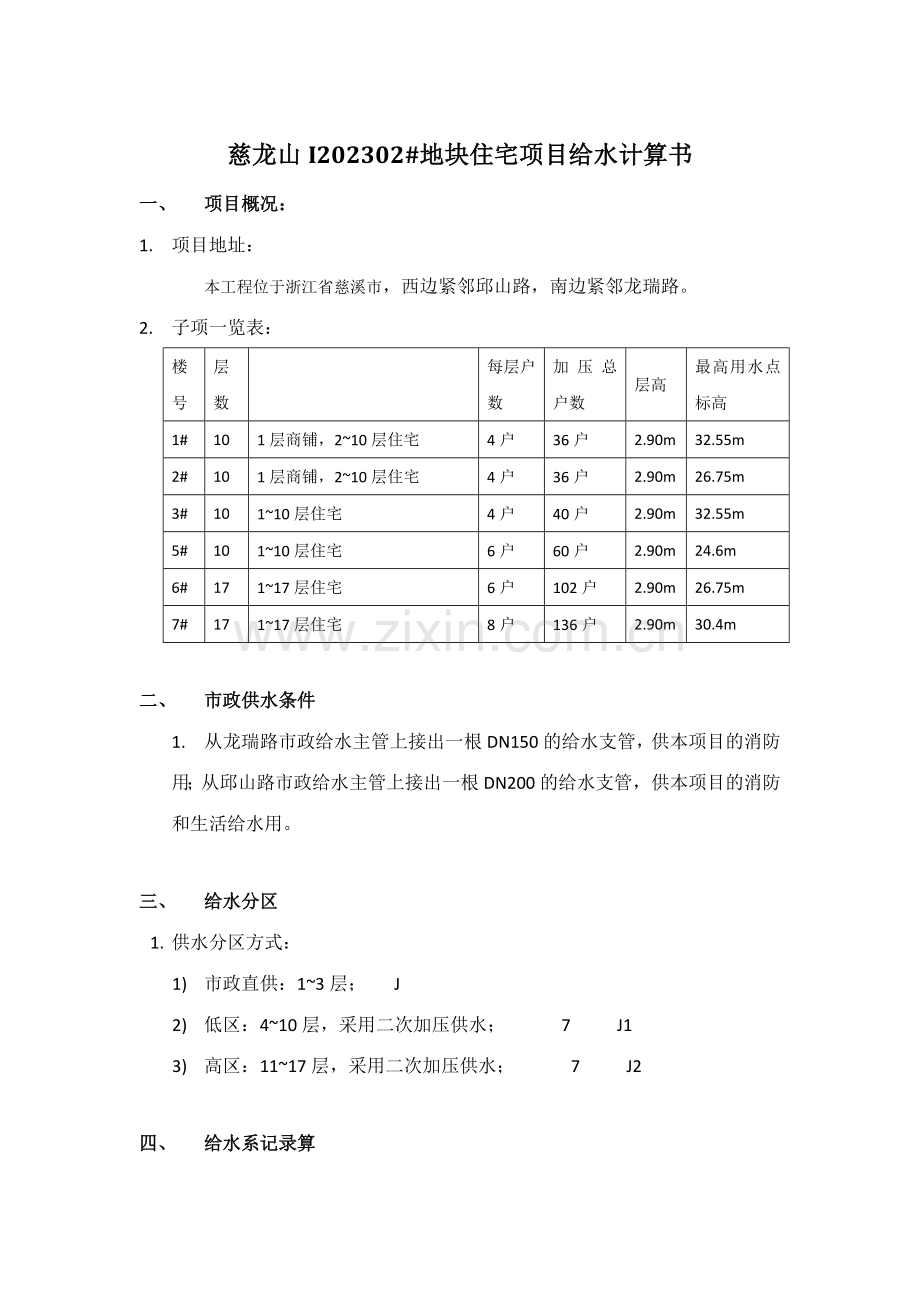

慈龙山I202302#地块住宅项目给水计算书
一、 项目概况：
1. 项目地址：
本工程位于浙江省慈溪市，西边紧邻邱山路，南边紧邻龙瑞路。
2. 子项一览表：
楼号
层数

每层户数
加压总户数
层高
最高用水点标高
1#
10
1层商铺，2~10层住宅
4户
36户
2.90m
32.55m
2#
10
1层商铺，2~10层住宅
4户
36户
2.90m
26.75m
3#
10
1~10层住宅
4户
40户
2.90m
32.55m
5#
10
1~10层住宅
6户
60户
2.90m
24.6m
6#
17
1~17层住宅
6户
102户
2.90m
26.75m
7#
17
1~17层住宅
8户
136户
2.90m
30.4m

二、 市政供水条件
1. 从龙瑞路市政给水主管上接出一根DN150的给水支管，供本项目的消防用；从邱山路市政给水主管上接出一根DN200的给水支管，供本项目的消防和生活给水用。

三、 给水分区
1. 供水分区方式：
1) 市政直供：1~3层； J
2) 低区：4~10层，采用二次加压供水； 7 J1
3) 高区：11~17层，采用二次加压供水； 7 J2

四、 给水系记录算
1. 加压区总用水量计算
1) 根据《建筑给水排水设计规范》3.1.9条、《城市居民生活用水量标准》表3.0.1，结合本项目的具体特点，住宅最高日生活用水定额取250L/（人·d），每户按3.5人计，共计322户，则最高日生活用水量Q1＝0.25×3.5×322＝281.8m³/d。
2) 管网漏失及未预见用水量Q2：根据《建筑给排水设计规范》规定，本工程Q2＝Q1×0.1＝28.2m³/d。
3) 小时变化系数Kh取2.5，则最高日最大时生活用水量Q3＝（281.8+28.2）÷24×2.5＝32.29m³/h＝8.97L/s。
2. 各分区设计秒流量计算：
1) 低区（4~10层）：
根据《建筑给水排水设计规范》公式3.6.4-1，其中最高用水日用水定额取250L/(人·d)，户数为224户，每户的卫生器具当量为6.45，经计算设计秒流量q＝10.48L/s
2) 高区（11~17层）：
根据《建筑给水排水设计规范》公式3.6.4-1，其中最高用水日用水定额取250L/(人·d)，户数为98户，每户的卫生器具当量为6.45，经计算设计秒流量q＝6.29L/s
3. 各分区最不运用水点水压计算：
u 低区（4~10层）：
1) 选取本住宅地块北边的7#楼东侧单元的第10层东户的淋浴器作为本工程低区的最不运用水点，该最不利点到给水变频泵吸水管高差H1＝27.2+4.2（9层楼板面绝对标高）＋1.20（淋浴头安装高度）-1.0（水泵吸水管绝对标高）＝31.6m。
2) 淋浴器所需的出水水头H2取10.0m。
3) 住宅用户室内管线水头损失H3取4.0m。（含入户水表水头损失1.0m）
4) 住宅用户室外管线沿程和局部水头损失H4取7.0m。
5) 泵房内水头损失H5取2.0m。
6) 安全水头H6取2.0m。
7) 低区最不利点淋浴器所需的水压
H＝H1＋H2＋H3＋H4＋H5＋H6＝31.6＋10.0＋4.0＋7.0＋2.0＋2.0＝56.6m。
8) 屋顶太阳能补水压力校核：
a) 根据本社区的楼层数分布，其中5#楼为10层，第10层需要设屋顶太阳能。
b) 屋顶太阳能热水器到给水变频泵吸水管高差H1＝30.2+4.2（10#楼屋面绝对标高）＋1.00（太阳能热水器安装高度）-1.00（水泵吸水管绝对标高）＝34.4m
c) 太阳能热水器所需的出水水头H2取3.0m
d) 太阳能热水器补水管的管线水头损失取5.0m
e) 低区太阳能补水所需水压H＝34.4＋3.0＋5.0＝42.4m<56.6m
u 高区（11~17层）：
9) 选取本住宅地块北边的7#楼东侧单元的第17层东户的淋浴器作为本工程低区的最不运用水点，该最不利点到给水变频泵吸水管高差H1＝48.2+4.2（9层楼板面绝对标高）＋1.20（淋浴头安装高度）-1.0（水泵吸水管绝对标高）＝52.6m。
10) 淋浴器所需的出水水头H2取10.0m。
11) 住宅用户室内管线水头损失H3取4.0m。（含入户水表水头损失1.0m）
12) 住宅用户室外管线沿程和局部水头损失H4取9.0m。
13) 泵房内水头损失H5取2.0m。
14) 安全水头H6取2.0m。
15) 低区最不利点淋浴器所需的水压
H＝H1＋H2＋H3＋H4＋H5＋H6＝52.6＋10.0＋4.0＋9.0＋2.0＋2.0＝78.6m。
16) 屋顶太阳能补水压力校核：
f) 根据本社区的楼层数分布，其中17#楼为17层，第17层需要设屋顶太阳能。
g) 屋顶太阳能热水器到给水变频泵吸水管高差H1＝51.2+4.2（17#楼屋面绝对标高）＋1.00（太阳能热水器安装高度）-1.00（水泵吸水管绝对标高）＝55.4m
h) 太阳能热水器所需的出水水头H2取3.0m
i) 太阳能热水器补水管的管线水头损失取5.0m
j) 高区太阳能补水所需水压H＝55.4＋3.0＋5.0＝63.4m<78.6m

五、 水箱+变频泵供水系记录算
1. 在室外地下新建一座二次给水泵房，内设生活水箱，变频调速泵2组，每组3台，二次给水泵房内的系统原理图如下图所示：

2. 根据《建筑给水排水设计规范》3.7.2条、3.7.3条规定，并结合本工程的特点，生活水箱有效容积V按本工程最高日用水量（Q1 ＋Q2）的15%计，则V＝（281.8+28.2）×0.15＝46.5m³。取整数48m3，水箱外尺寸的长宽高为5m×7m×2m(高)。
3. 生活水箱采用食品级不锈钢材料，材料不低于SUS304，具有良好的耐腐蚀性，保证供水水质的安全无污染，达成绿色环保的卫生规定。箱体上设人孔、通气管、溢流管、内外钢爬梯等设施。
4. 根据《建筑给水排水设计规范》3.8.5条规定，变频调速泵的流量Q应不小于各分区加压供水人数设计秒流量q，则各分区变频泵的流量如下：
1) 低区Q≥10.48L/s＝37.7m³/h。拟选用三台变频调速泵，两用一备，单台变频泵流量取18.9m³/h。
2) 高区Q≥6.29L/s＝22.6m³/h。拟选用三台变频调速泵，两用一备，单台变频泵流量取11.3m³/h。
5. 根据各分区最不运用水点水压规定，选择各分区的变频泵的扬程
3) 低区：扬程H≥56.6m
4) 高区：扬程H≥78.6m
6. 变频泵的选型：
1) 低区：变频泵，其额定流量Q=21 m³/h，扬程H=57.0m，功率P=5.5kW。
2) 高区：变频泵，其额定流量Q=12 m³/h，扬程H=75.0m，功率P=5.5kW
7. 紫外线消毒仪的选型：
根据最高日最大时用水量（281.8+28.2）÷24×2.5＝32.3m³/h，来查紫外线消毒仪的样本，选用ZM-Ⅰ，解决能力为35 m³/h，外形尺寸为1150*210*310(高)，功率2.5kW/台，控制柜外形尺寸为500*200*600(高)。

六、 给水泵房内给水管径计算
1. 给水泵房室内给水管道均采用不锈钢管，焊接连接；
给水泵房室外给水管道均采用给水球墨铸铁管，胶圈承插连接。
2. 低区给水泵组总吸水管、总出水管管径
流量按照设计秒流量q＝11.67L/s计算，管径取DN100，流速V=1.52m/s，满足规范V≤1.8m/s的规定。
3. 低区单个给水泵吸水管、出水管管径计算：
流量按照设计秒流量q＝5.83L/s计算，管径取DN80，流速V=1.34m/s，满足规范V≤1.8m/s的规定。
4. 高区给水泵组总吸水管、总出水管管径
流量按照设计秒流量q＝6.66L/s计算，管径取DN80，流速V=1.59m/s，满足规范V≤1.8m/s的规定。
5. 高区单个给水泵吸水管、出水管管径计算：
流量按照设计秒流量q＝3.33L/s计算，管径取DN65，流速V=1.01m/s，满足规范V≤1.5m/s的规定。

七、 住宅内给水管径计算
1. 住宅室内给水管道均采用内衬塑镀锌钢管，丝扣连接；
每层用户数量为2户，给水立管若负责供应7层用户，那么给水立管管径计算如下。
2. 给水立管管径计算：
流量按照设计秒流量q＝2.18L/s计算，管径取DN50，流速V=1.12m/s，满足规范V≤1.5m/s的规定。
