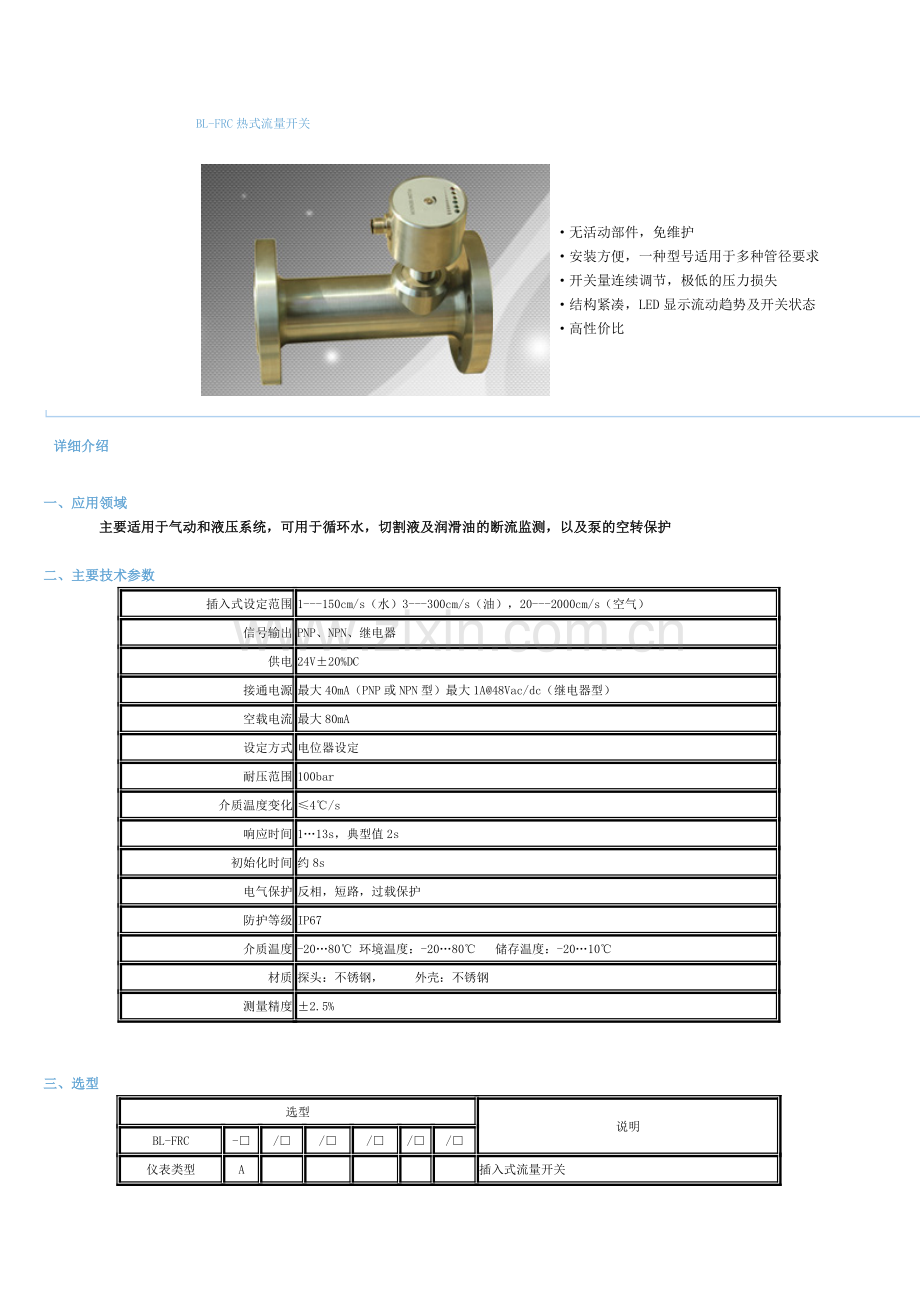

BL-FRC热式流量开关

·无活动部件，免维护
·安装方便，一种型号适用于多种管径要求
·开关量连续调节，极低的压力损失
·结构紧凑，LED显示流动趋势及开关状态
·高性价比

详细介绍

一、应用领域
    主要适用于气动和液压系统，可用于循环水，切割液及润滑油的断流监测，以及泵的空转保护

二、主要技术参数
插入式设定范围
1---150cm/s（水）3---300cm/s（油），20---2000cm/s（空气）
信号输出
PNP、NPN、继电器
供电
24V±20%DC
接通电源
最大40mA（PNP或NPN型）最大1A@48Vac/dc（继电器型）
空载电流
最大80mA
设定方式
电位器设定
耐压范围
100bar
介质温度变化
≤4℃/s
响应时间
1…13s，典型值2s
初始化时间
约8s
电气保护
反相，短路，过载保护
防护等级
IP67
介质温度
-20…80℃ 环境温度：-20…80℃  储存温度：-20…10℃
材质
探头：不锈钢，   外壳：不锈钢
测量精度
±2.5%

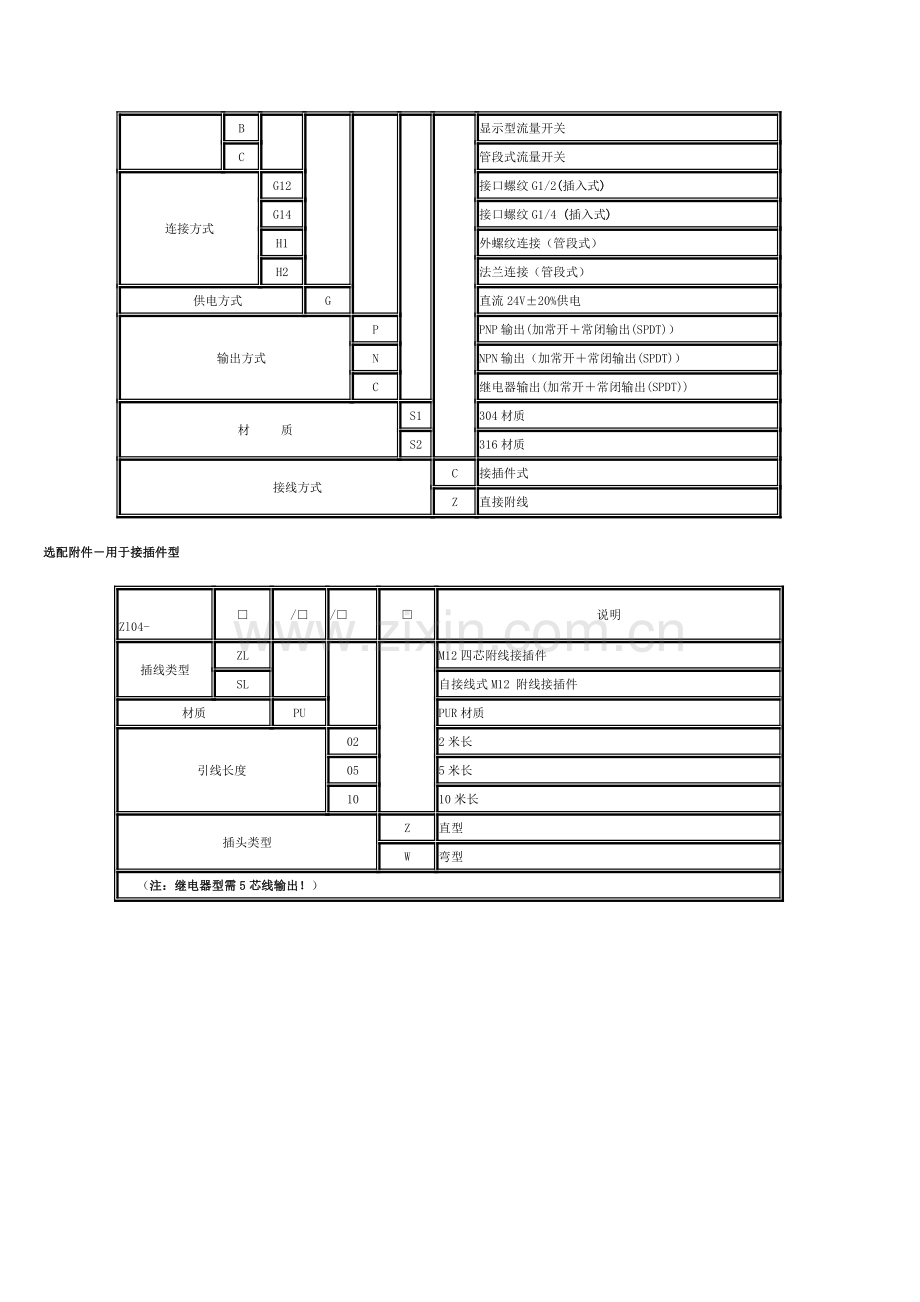

三、选型

选型
说明
BL-FRC
-□
/□
/□
/□
/□
/□
仪表类型
A

插入式流量开关
B
显示型流量开关
C
管段式流量开关
连接方式
G12
接口螺纹G1/2(插入式)
G14
接口螺纹G1/4 (插入式)
H1
外螺纹连接（管段式）
H2
法兰连接（管段式）
 供电方式
G
直流24V±20%供电
 输出方式
P
PNP输出(加常开＋常闭输出(SPDT)）
N
NPN输出（加常开＋常闭输出(SPDT)）
C
继电器输出(加常开＋常闭输出(SPDT))
 材   质
S1
304材质
S2
316材质
    接线方式
C
接插件式
Z
直接附线
选配附件－用于接插件型

Zl04-
□
/□
/□
□
说明
插线类型
ZL

M12四芯附线接插件
SL
自接线式M12 附线接插件
材质
PU
PUR材质
引线长度
02
2米长
05
5米长
10
10米长
插头类型
Z
直型
W
弯型
  （注：继电器型需5芯线输出！）

活塞式流量开关

BL-FRE活塞式流量开关

·极小的压力损失
·良好的重复性,抗污能力
·机械部分与电子部分完全隔离，适用于小流量经济型
·设定精度更加精确带有开关设定刻度用户无须在现场设定
·LED显示开关状态,双开关量输出可供选择

详细介绍

一、概述
     流量开关壳体内部的流体通道上装有一个内部装有永久磁铁的活塞。当活塞被液流所引起的压力差推动时，

磁性活塞便会带动设备内部的密封磁性进行开关动作。活塞的直径决定了启动流量。当液流减少时，不锈钢弹簧
会推动活塞复位。
簧片开关被开动后，可远传报警或指示。用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。

二、应用领域
    主要适用于小口径管道的气体和液体的流量控制，不可用于高温介质。

三、主要技术参数
1、基本参数
精确度
±5%总量程
迟滞
视开关点而定，最小0.6L/Min
开关设定刻度
介质为水,温度20℃,水平安装状态进行标定的。安装位置,介质和温度变化会对开关值略有影响
LED显示
直流供电LED显示开关状态，交流无LED显示。
接线方式
M12 接插件
输出
干簧开关 , 容量 24VDC / 250VAC ,100mA
耐压
10bar(塑料）50bar(铝型) 100bar（不锈钢）
平均压力损失
0.3bar(在25L/min)
介质温度
最大90℃
防护等级
IP65

2、流量范围

设定范围
仪表口径
压力
最大流量
可调范围
bar
L/min(水)
L/min(水)
1
8
50
40
0.6(0.1)..8(7)
10
50
40
0.6(0.1)..8(7)
15
50
40
0.6(0.1)..8(7)
20
50
40
0.6(0.1)..8(7)
25
50
40
0.6(0.1)..8(7)
2
8
50
40
1(0.5)…15(13)
10
50
40
1(0.5)…15(13)
15
50
40
1(0.5)…15(13)
20
50
40
1(0.5)…15(13)
25
50
40
1(0.5)…15(13)
3
15
50
40
2(0.8)…25(25)
20
50
40
2(0.8)…25(25)
25
50
40
2(0.8)…25(25)

四、选型

型号

BL-FRE
-□
/□
/□
/□
/□
/□
/□
说明
仪表类型
A

标准型活塞式
B
显示型活塞式
　仪表口径
008
DN8  螺纹接口 G1/4
010
DN10螺纹接口 G3/8
015
DN15螺纹接口 G1/2
020
DN20螺纹接口 G3/4
025
DN25螺纹接口 G1
　供电方式
D
直流供电24V±20%DC
J
交流供230V±15%AC
　表体材质
S
塑料外壳
L
阳极氧化铝外壳
X
不锈钢外壳
设定范围
1
设定范围：0.6…8L/min
2
设定范围：1…15L/min
3
设定范围：2…25L/min
　接线方式
M　
M12接插件
 Z
直接附线
　开关点
1
1个开关点输出
2
2个开关点输出
配件选型

Zl04-
□
/□
/□
/□
/□
说明
插线类型
ZL

M12四芯附线接插件
SL
自接线式M12 附线接插件
材质
PU
PUR材质
引线长度
02
2米长
05
5米长
10
10米长
插头类型
Z
直型
W
弯型
  （注：继电器型需5芯线输出！）

注：
1.订货时请注明介质流向，介质种类，管径及期望设定值。我们可在出厂时帮您完成设定。
2..若是气体介质，请注明压力（表压/绝压),温度及介质种类。

一、应用领域
    主要适用于中小管道液体流量的控制

二、主要技术参数
1、基本参数
类  型
参      数
外壳防护等级
IP65
输出形式
微动开关SPDT输出或Din插头输出
触点寿命
10万次
使用介质温度范围
－30～110℃
工作介质
空气、水和油
微动开关参数
5A（max.）、250VAC/DC）
最大承压
25bar
材质
壳体为黄铜或不锈钢，挡板为不锈钢材质

2、流量范围

管 径
流量保护值设定范围(m³/h)
连接方式
DN10
0.08—0.30
G3/8（螺纹）
DN15
0.19—0.68
G1/2（螺纹）
DN20
0.35—1.21
G3/4（螺纹）
DN25
0.55—1.89
G1（螺纹）
DN32
0.97--3.57
G1-1/4（螺纹）
DN40
1.40—4.84
G1-1/2（螺纹）
DN50
2.18—7.55
G2（螺纹）
DN65
3.20—11.2
DN65（法兰）
DN80
1.40--14.8
DN80（法兰）
DN100
2.30--30.2
DN100（法兰）
DN125
3.10--41.60
DN125（法兰）
DN150
4.00--54.70
DN150（法兰）

三、选型

选型
　说明
BL-FRW—
-□
/□
/□
/□
仪表类型
A

显示型挡板式
B
管道型挡板式
C
插入式挡板式
公称通径
15
DN 15mm
20
DN 20mm
25
DN 25mm
32
DN 32mm
40
DN 40mm
50
DN 50mm
65
DN 65mm
80
DN 80mm
100
DN 100mm
125
DN 125mm
150
DN 150mm
连接方式
W
外螺纹G1″
N
内螺纹G3/4″
F
法兰连接
    材质
D
黄铜镀镍
H
黄铜
B
不锈钢

叶片式流量开关

BL-LSFS叶片式流量开关

·断水保护
·DN15-DN150可以使用
·不锈钢叶片
·高性价比
·欧姆龙微动开关，高稳定性

详细介绍

LFE带刻度可调流量开关

·高精度控制
·活塞式开关
·车床及配套使用
·黄铜材质，价格适中
·带有标准流量刻度，现场方便调节流量值
·流量保护及控制使用

一、应用领域
    主要适用于液体流量控制，广泛应用于检测回路中流体的流速

二、主要技术参数
类  型
参      数
量程
0.3-60L/min
管径
1/8"-1"
直流电源
60W
交流电源
60VA
最大工作电压
220V－50Hz
电绝缘
DIN40050
交/直流电压强度
0.5（电阻）
切断电压
300V
绝缘电阻
1010 欧姆
触点
SPST（标准为常开型）
防护等级
IP65
工作温度（标准）
－10℃～80℃
安装方向
垂直位置
最大倾斜度
15°
流体进口方向
从下向上
最大流速
60LPM（水）
最大水流阻力
0.5 bar
连接器
2P+G DIN43650 PG9（贺斯曼接头）

注：IFEIFE可调电子流量开关为镀镍黄铜本体和连接段，镀铬黄铜、带永久磁铁的调节门，腈橡胶或氟橡胶密封垫圈。根据顾客需要，热塑性塑料转换开关壳体指针、连接器和螺钉

三、设定范围

IFE系列为单个设定值可调开关；

型号
流量可调范围
连接螺纹
IFE1R3
0.3-3L/min
1/8"NPT
IFE2R9
1-9L/min
1/4"NPT
IFE3R18
2-18L/min
3/8"NPT
IFE4R24
3-24L/min
1/2"NPT
IFE5R35
6-35L/min
3/4"NPT
IFE6R60
15-60L/min
1"NPT
IF2E系列为两个设定值可调开关
型号
流量可调范围
连接螺纹
IF2E1R3
0.3-3L/min
1/8"NPT
IF2E2R9
1-9L/min
1/4"NPT
IF2E3R18
2-18L/min
3/8"NPT
IF2E4R24
3-24L/min
1/2"NPT
IF2E5R35
6-35L/min
3/4"NPT
IF2E6R60
15-60L/min
1"NPT

一下为进口

V系列流量开关

V4防爆流量开关

·防爆、防漏
·高防护等级、可室外安装
·适合于1-1/2″～20″管径
·现场管径可调
·耐温：最高205℃
·耐压：350bar
·认证标准: UL；CSA；CE；FM

详细介绍

一、应用领域
    主要适用于气体、液体或流动固体的流量变化检测及断流保护

二、主要技术参数
类  型
参      数
防爆外壳
U.L和C.S.A.。
I级，C和D组。
II级， E，F和G组，CENELEC：EEXD IIB T6（T amb.=75℉）。
温度限制
标准275℉(135℃)高温选择(非U.L C.S.A 或CENELEC/SAA)最大400℉(205℃)
工作压力
黄铜1000psig(70bar); 316不锈钢2000psig(140bar)。
只有SPDT不锈钢外壳可达到5000 psig(bar)。
额定电流和电压
U.L或CENELEC/SAA：10A@125/250VAC 。
C.S.A;5A@125/250VAC.5A(电阻),3A(电感)@30 V选择值(非U.L C.S.A 或CENELEC/SAA）。
MV选择:干电路黄金接点额定值为：1A@125VAC,1A(电阻),1/2A（电感）@30 VDC。
MT选择:400℉（205℃），5A@30VDC。
接线
U.L/C.S.A标准:16线规铜线,6英寸(152毫米)长,用机械方法或焊接在开关上。
CENELEC/SAA标准：接线板。
开关体
经过磨削和钻孔的黄铜或不锈钢，其它材料也可。
叶 片
316不锈钢1-9/16英寸(40mm)宽,标准trim包括430不锈钢和焊接料,其它材料也可。
管路连接
标准1-1/2″NPT用于安装在1-1/2″螺纹管座上，不提供螺纹管座安装配件。
安 装
安装在垂直方向5度以内，便于操作，也可水平安装（垂直管道）。
重 量
4磅， 5盎司（1.96公斤）。
通用叶片
启动-恢复范围
冷水:1-1/2"管道中，低至8.8-3.0GPM，高至在20英寸的管道中2900-1100 GPM。
空气：在1″管道中，低至61-25SCFM，高至在20英寸的管道中14300-5900 SCFM。

2、流量范围
V4流量开关对于冷水近似动作（上行数字）/解除动作（下行数字）
流速:(以LPM(升/分钟)为单位)

叶片层
1.5"
2"
3"
4"
6"
8"
10"
12"
14"
16"
18"
20"
1
26.67
56.7
167
367
800
1417
2267
3400
4550
5300
7567
9083
11.67
30
83.3
150
450
667
1133
1700
2267
3033
3783
4550
1-2

26.7
86.7
190
500
867
1700
2467
3400
4550
5483
6817
15
53.3
132
333
567
950
1317
1900
2467
3033
3783
1-3

41.7
102
300
600
1133
1700
2267
2750
3783
4550
26.7
71.7
233
433
683
1033
1317
2083
2267
2650
1-4

65
233
450
867
1167
1633
2083
2650
3217
45
167
333
567
750
1067
1367
1700
2083
1-5

152
300
517
750
1100
1367
1733
2183
113
250
383
533
750
950
1233
1517
V4流量开关对于空气近似动作（上行数字）/解除动作（下行数字）
流速：（以LPM（升/分钟）为单位）

叶片层
1.5"
2"
3"
4"
6"
8"
10"
12"
14"
16"
18"
20"
1
20
30
100
190
450
730
1100
1600
2200
3000
3800
4700
8
20
50
90
220
400
600
900
1200
1700
2100
2600
1-2

10
60
90
260
520
870
1300
1600
2300
2800
3500
6
30
70
180
330
570
800
1000
1500
1800
2300
1-3

30
60
180
340
570
870
1200
1600
2000
2500
20
50
130
240
400
610
800
1100
1400
1700
1-4

30
120
240
410
590
900
1200
1500
1800
20
90
190
330
470
710
900
1200
1500
1-5

60
150
310
470
760
1040
1300
1700
50
120
250
380
590
830
1100
1300
-D： DPDT接点。
-MT：适用于所有不锈钢型号的高温结构（400℉），非U.L C.S.A 或CENELEC标准。
-TR：延时继电器,(2)SPDT可在0-1或0-31秒内调整，非U.L C.S.A 或CENELEC/SAA标准。
-CN：属于C.S.A 和CENELEC标准。
三、仪表选型

型  号
规 格 描 述
V4-2-U
黄铜，通用叶片
V4-SS-2-U
316不锈钢，通用叶片
V4
黄铜，定做叶片
V4-SS
316不锈钢， 定做叶片
注：
316不锈钢体,带430不锈钢磁铁浮子和叶片(接液部分),
如采用不锈钢磁铁，则所有部件都应是316不锈钢。
配件：
1-1/2″螺纹管座---特殊管路尺寸
2-1/2″衬套--碳钢，宽叶片（用于通用型） 2″法兰--150#碳钢凸面法兰（用于定做型号）
