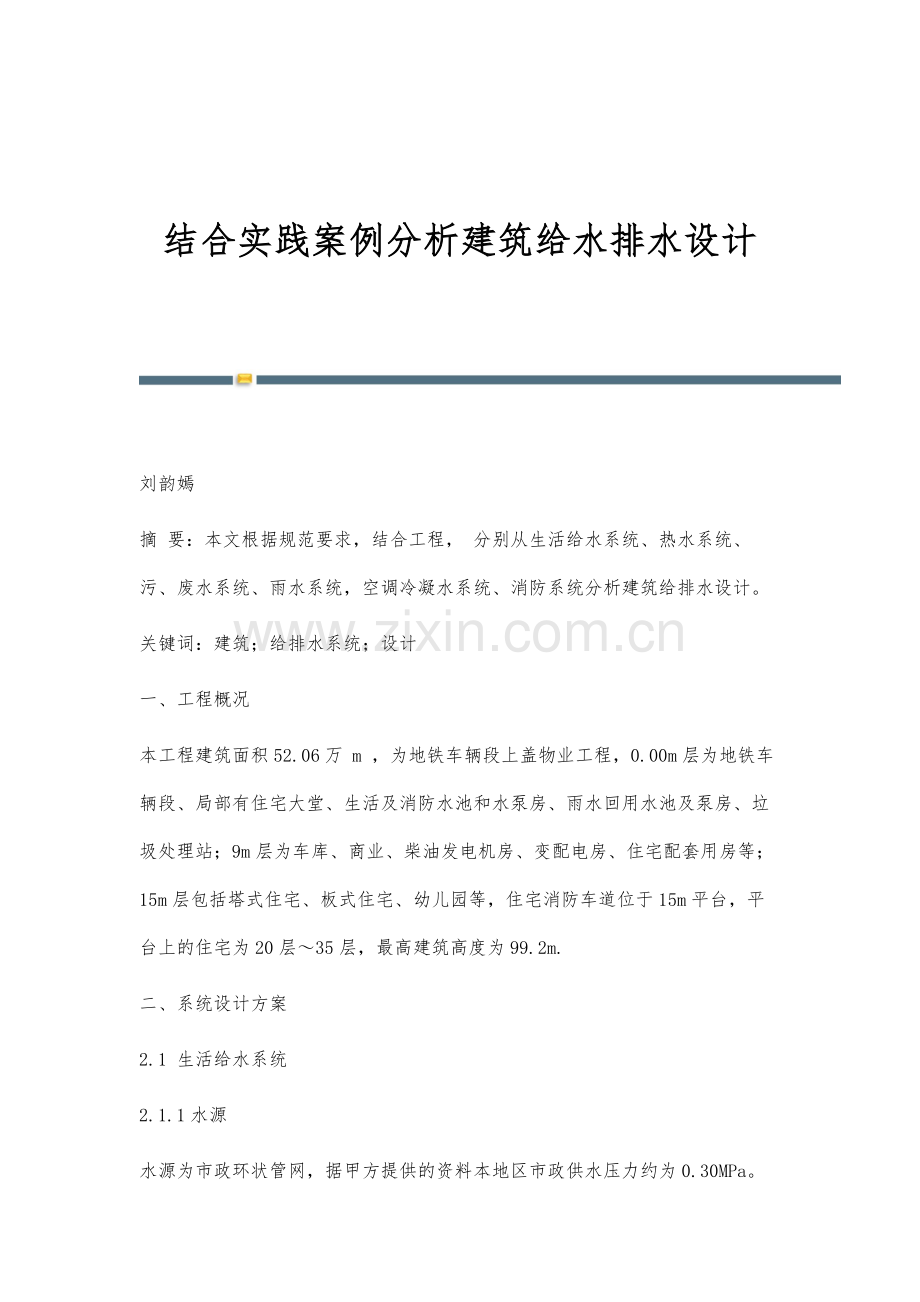

结合实践案例分析建筑给水排水设计

刘韵嫣
摘 要：本文根据规范要求，结合工程， 分别从生活给水系统、热水系统、污、废水系统、雨水系统，空调冷凝水系统、消防系统分析建筑给排水设计。
关键词：建筑；给排水系统；设计
一、工程概况
本工程建筑面积52.06万 m ，为地铁车辆段上盖物业工程，0.00m层为地铁车辆段、局部有住宅大堂、生活及消防水池和水泵房、雨水回用水池及泵房、垃圾处理站；9m层为车库、商业、柴油发电机房、变配电房、住宅配套用房等；15m层包括塔式住宅、板式住宅、幼儿园等，住宅消防车道位于15m平台，平台上的住宅为20层～35层，最高建筑高度为99.2m.
二、系统设计方案
2.1 生活给水系统
2.1.1水源
水源为市政环状管网，据甲方提供的资料本地区市政供水压力约为0.30MPa。
给水水源由深南路市政给水管道引入两路DN200供水管，在红线内成环，供给室外消防用水、地下水泵房内生活水池、消防水池的补水、裙房商业用水、室外绿化及浇洒用水、游泳池补水。
本工程需采取增压供水的量为724.5 m3/d，地下室设置200m3生活储水池，分为两隔，生活储水池采用不锈钢装配式水箱。

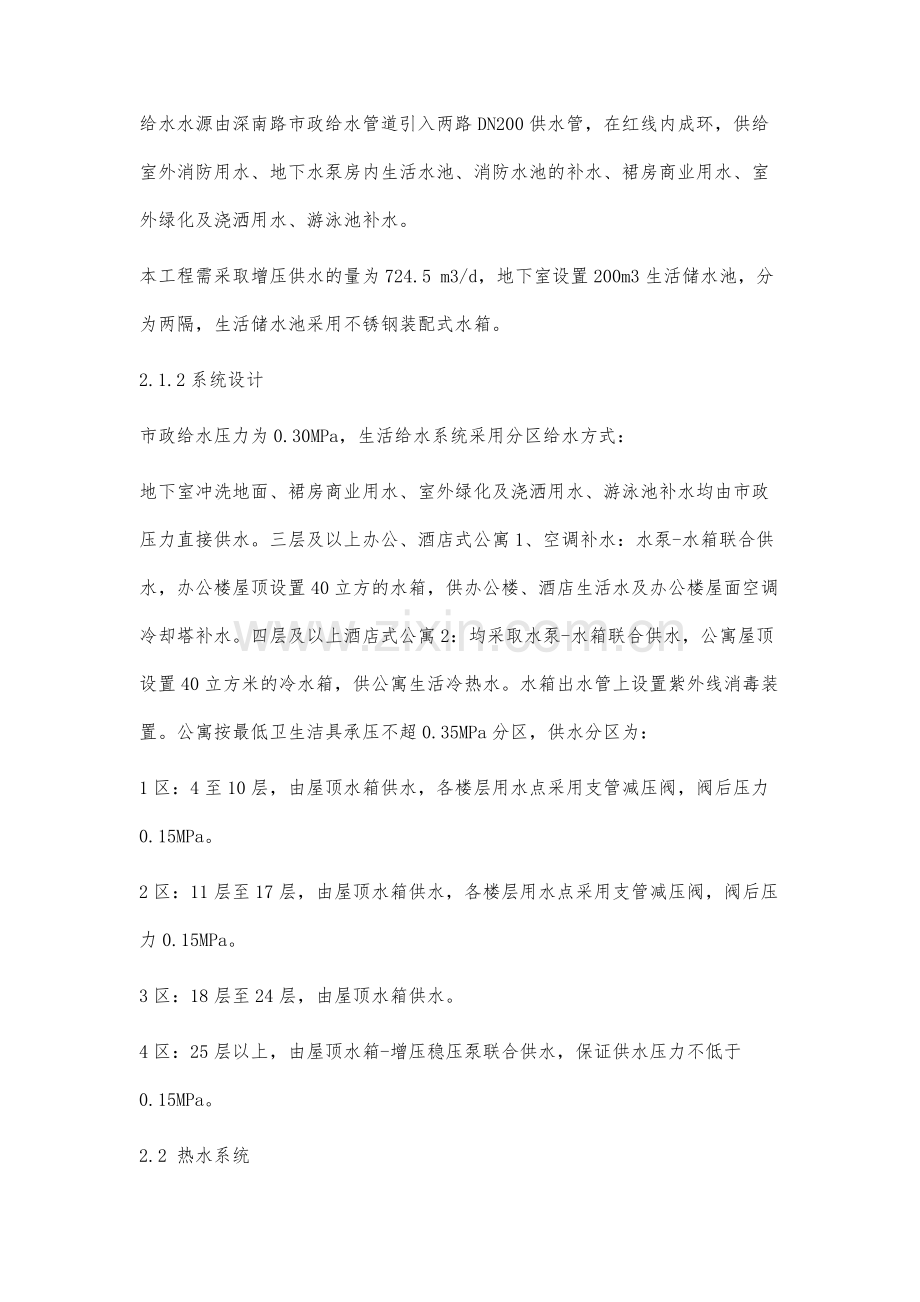

2.1.2系统设计
市政给水压力为0.30MPa，生活给水系统采用分区给水方式：
地下室冲洗地面、裙房商业用水、室外绿化及浇洒用水、游泳池补水均由市政压力直接供水。三层及以上办公、酒店式公寓1、空调补水：水泵-水箱联合供水，办公楼屋顶设置40立方的水箱，供办公楼、酒店生活水及办公楼屋面空调冷却塔补水。四层及以上酒店式公寓2：均采取水泵-水箱联合供水，公寓屋顶设置40立方米的冷水箱，供公寓生活冷热水。水箱出水管上设置紫外线消毒装置。公寓按最低卫生洁具承压不超0.35MPa分区，供水分区为：
1区：4至10层，由屋顶水箱供水，各楼层用水点采用支管减压阀，阀后压力0.15MPa。
2区：11层至17层，由屋顶水箱供水，各楼层用水点采用支管减压阀，阀后压力0.15MPa。
3区：18层至24层，由屋顶水箱供水。
4区：25层以上，由屋顶水箱-增压稳压泵联合供水，保证供水压力不低于0.15MPa。
2.2 热水系统
本工程裙房餐饮厨房热水采用燃气热水装置，由厨具专业公司设计施工
酒店式公寓1、酒店式公寓2：设24h集中热水供水系统，热源为溴化锂机组提供的高温热水，热源供水水温为90℃， 回水水温为74℃；热水供水温度60℃，回水温度55℃，冷水计算温度10℃，用水点混合水温40摄氏度。
考虑到酒店式公寓1、酒店式公寓2设置24h冷热水供应，水压要求相对稳定，供水舒适度、安全度要求高，故热水供应系统形式同冷水系统，均采取水泵-水箱联合供水方式，热水系统的竖向分区均同冷水系统。公寓及商业每个用户热水用水点设远传水表，用水量数据显示在管理中心。
2.3 污、废水系统
3.3.1住宅的污水与废水采用分流制，在9m层管沟内合流排至管沟内污水井。按本工程给排水专业统一技术措施要求生活污水直接排入市政污水管网，由附近污水处理站统一处理。
3.3.2厨房排水经隔油池一次隔油处理后排入市政污水管网 （隔油器位置待餐饮厨房位置确定后设置在各管沟内）。
3.3.30m 层及9m层每个集水坑设 2台潜水泵，互为备用，轮换工作，水泵启停由集水坑水位控制到启泵水位时，1台泵启动，当降至最低水位时停泵。如果水位继续上升至报警水位时，两台泵同时投入工作。当水位达到报警水位时，由音响及灯光向值班室报警。
2.4 雨水系统，空调冷凝水系统
2.4.1屋面雨水采用内排水，经雨水斗收集后排至 9m层管沟内检查井，然后排至室外雨水干管。屋面雨水设计重现期为 10年，屋顶及 16m平台按 50年设置溢流口。
2.4.2室外地面雨水设计重现期
根据深圳市暴雨强度公式计算其雨水总排水量：Q=3940.65（L/s值
深圳市暴雨强度公式：q= 998.0002（1+0.568LgP） / （t+1.983）
2.4.3 空调冷凝水在室内自成排水系统，经汇集后排至排水沟或间接排入室外雨水口。
2.5 消防系统
2.5.1室内消火栓系统
⑴本工程消防用水水源为市政给水管网，各单体消防用水量为：各塔楼及板楼住宅室外消火栓30L/s，火灾延续时间2h；室内消火栓40L/s ；幼儿园室外消火栓 20L/s，火灾延续时间 2h；室内消火栓 20L/s，火灾延续时间按取较大值原则。本工程消防用水量取住宅用水量值 （即上述第一条 ），一次火灾设计总用水量（含室内、外消火栓系统、自动喷水灭火系统）为720立方。消防水池有效贮水容积为 720立方盖。
⑵本系统分高、低两区 ，设一组消防泵供水：
低区：0m层 ～18F 由低区供水管减压供水；阀后压力为 1.0MP8。
高区：19F～35F 由高区供水管供水；工作压力为 1.5MP8。
⑶12号楼屋顶设高位消防水箱，有效贮水容积不小于 18立方，保证灭火火初期消防用水。
⑷本系统采用单栓消火栓箱。箱内设 DN65mm消火栓 ，L=25m麻质衬胶龙带一条，？ 19mm水枪一支 ，JPS09-19自救式消防卷盘一套。消防按钮和指示燈各一个。
2.5.2自动喷水灭火湿式系统
⑴本工程9m层车库按中危险Ⅱ级设计，喷水强度为8L/Min.m，作用面积160m自喷淋流量为30L/s，火灾延续时间2h（按《关于前海湾地铁上盖项目消防协调会议的汇报》编号 820081112）。
⑵本工程自动喷水灭火系统不分区，车库、超市按中危II级设计，其余均按中危险 I级设计，用水量为30l/s弯喷头主要设置在车库、商业等位置.火灾初期用水均由屋顶高位水箱供给。高位水箱与消火栓系统共用。
⑶每个报警阀控制喷头数量不超过800个。供水动压>0.4Mpa的配水管上水流指示器前加减压孔板，其前后管段长度不宜小于 5倍管段直径。
⑷喷头选用
①直立型、下垂型喷头与梁、通风管道的距离宜符合下表的规定。
②直立型、下垂型标准喷头的溅水盘以下 0.45m，其它直立型、下垂型喷头的溅水盘以下 0.90m范围内，如有屋架等间断障碍物或管道时，喷头与邻近障碍物的间距宜符合下表的规定。
③当梁、风管、排管、桥架等障碍物的宽度大于 1.20m时，其下方应增设喷头。
④直立型、下垂型喷头与不到顶隔墙的水平距离，不得大于喷头溅水盘与不到顶隔墙顶面垂。
⑤直立型、下垂型喷头与靠墙障碍物的距离，应符合下列规定。
障碍物横截面边长e小于 750mm时，喷头障碍物的距离，应按公式 a≥（e -200）+b确定。障碍物横截面边长e大于或等于 750mm或 a的计算值大于 1.7m（或 1.8m）时，应在靠墙障碍物下增设喷头。
三.结语
总的来说，给排水系统与我们的日常生活息息相关，一些设计施工中的细节处理不细致，常常给住户带来诸多问题，设计及施工人员，应本着技术、安全、美观、实用、经济的原则，在实践中努力创新，将问题消除于萌芽状态。本设计方案合理，符合现行规范的要求，在技术和经济两方面做到优化设计。
