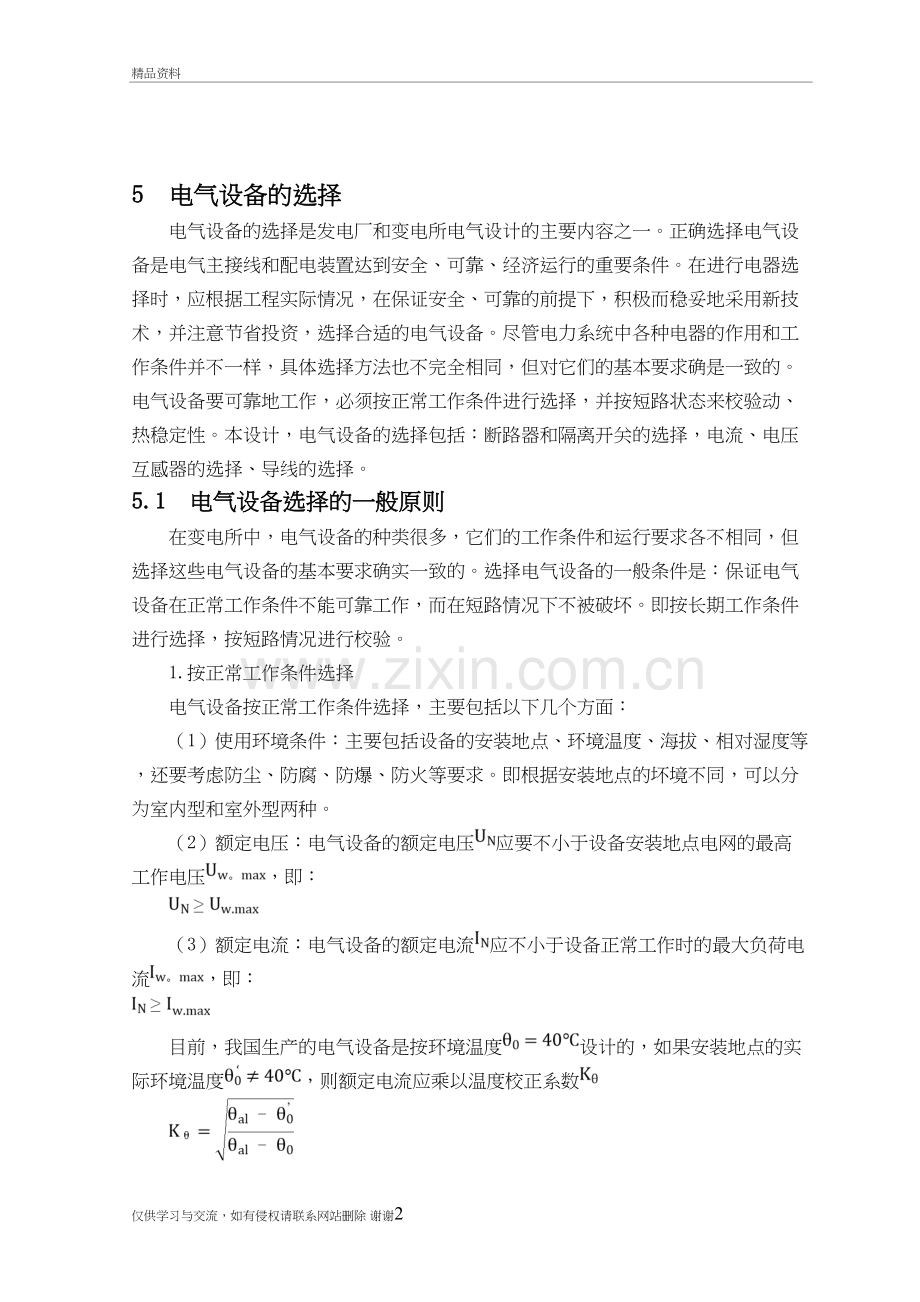

1、第五章 电气设备的选择精品资料5 电气设备的选择电气设备的选择是发电厂和变电所电气设计的主要内容之一。正确选择电气设备是电气主接线和配电装置达到安全、可靠、经济运行的重要条件。在进行电器选择时,应根据工程实际情况,在保证安全、可靠的前提下,积极而稳妥地采用新技术,并注意节省投资,选择合适的电气设备。尽管电力系统中各种电器的作用和工作条件并不一样,具体选择方法也不完全相同,但对它们的基本要求确是一致的。电气设备要可靠地工作,必须按正常工作条件进行选择,并按短路状态来校验动、热稳定性。本设计,电气设备的选择包括:断路器和隔离开关的选择,电流、电压互感器的选择、导线的选择。5.1 电气设备选择的一般

2、原则在变电所中,电气设备的种类很多,它们的工作条件和运行要求各不相同,但选择这些电气设备的基本要求确实一致的。选择电气设备的一般条件是:保证电气设备在正常工作条件不能可靠工作,而在短路情况下不被破坏。即按长期工作条件进行选择,按短路情况进行校验。1.按正常工作条件选择电气设备按正常工作条件选择,主要包括以下几个方面:(1)使用环境条件:主要包括设备的安装地点、环境温度、海拔、相对湿度等,还要考虑防尘、防腐、防爆、防火等要求。即根据安装地点的坏境不同,可以分为室内型和室外型两种。(2)额定电压:电气设备的额定电压应要不小于设备安装地点电网的最高工作电压,即:(3)额定电流:电气设备的额定电流应不

3、小于设备正常工作时的最大负荷电流,即:目前,我国生产的电气设备是按环境温度设计的,如果安装地点的实际环境温度,则额定电流应乘以温度校正系数式中,为电气设备长期工作时的最高允许温度;为设备安装地点的实际环境温度。电气设备的最大长期工作电流,取线路的计算电流或变压器的额定电流。2.按短路情况进行校验(1)动稳定校验:动稳定是指电气设备承受短路电流力效应的能力,满足动稳定的条件是:或式中,、分别为电气设备允许通过的最大电流峰值和有效值;、分别为设备安装地点短路冲击电流的峰值和有效值。(2)热稳定校验:热稳定是指电气设备承受短路电流热效应的能力,满足热稳定的条件是式中,为电气设备在t时间内的热稳定电流

4、(kA);为三相短路稳态短路电流(kA);t为厂家给出的热稳定试验时间(s);t为假想时间(s)。表5.1 高低压电气设备的选择和校验项目设备名称电压/kV电流/A断流容量/MV.A短路电流效应检验动稳定热稳定高压断路器高压隔离开关高压负荷开关熔断器低压断路器低压刀开关低压负荷开关电流互感器电压互感器限流电抗器消弧线圈母线电缆、绝缘导线 续表设备名称电压/kV电流/A断流容量/MV.A短路电流效应检验动稳定热稳定支持绝缘子穿墙套管注:表中“”表示选择此项,“”表示不选择此项。5.2 高压电气设备一般配置5.2.1 断路器的配置容量为100300MW的发电机与双绕组变压器为单元接线时,在发电机与

5、变压器之间不应该装设断路器,负荷开关或隔离开关,但应有可拆连接点。5.2.2 隔离开关的配置(1)容量为100MW及以上大机组于双绕组变压器为单元连接时,发电机出口不装设隔离开关,但应有可拆连接点;(2)接在母线上的避雷器和电压互感器宜合用一组避雷器开关;(3)断路器的两侧均应配置隔离开关,以便在断路器检修时隔离电源;(4)中性点直接接地的普通型变压器均应通过隔离开关接地;5.2.3 接地刀闸或接地器的配置(1)为保证电器和母线的检修安全,35KV 及以上每段母线根据长度宜装设12组接地刀闸或接地线。(2)63KV及以上配电装置的断路器两侧隔离开关和线路隔离开关的线路侧宜配置接地刀闸,双母线接

6、线两组母线隔离开关的断路器侧可共用一组接地刀闸。(3)63KV及以上主变压器进线隔离开关的主变压器侧宜装设一组接地刀闸。5.2.4 电压互感器的配置(1)电压互感器的数量和配置与主接线方式有关,并应满足测量、保护、同期和自动 装置的要求,电压互感器的配置应能保证在运行方式改变时,保护装置不得失压,同期点的两侧都能取得电压。(2)6220KV电压等级的每组主母线的三相上装设电压互感器。 (3)当需要监视和检测线路侧有无电压时,出线侧的一相上应装设电压互感器 (4)当需要在330KV及以下主变压器回路中提取电压时,可尽量利用变压器电容式套 管上的电压抽取装置。(5)发电机出口一般装设两组电压互感器

7、,供测量、保护和自动电压调整装置,当采 用零序电压式匝间保护时,可再增设一组电压互感器。5.2.5 电流互感器的配置(1)凡装有断路器的回路均应装设电流互感器,其数量应满足测量仪表、保护和自动装置要求。(2)在未设断路器的下列地点也应装设电流互感器,发电机和变压器的中性点、发电机和变压器的出口。(3)对直接接地系统,一般按三相配置。对非直接接地系统,以具体要求按两相或三相配置。5.2.6 避雷器的配置(1)配电装置的每组母线上,应该装设避雷器,当进出线都装设避雷器时除外。(2)220KV及以下变压器到避雷器的电气距离超过允许值时,应在变压器附近增设一组避雷器。(3)下列情况的变压器中性点应装设

8、避雷器 :1)直接接地系统中,变压器中性点为分级绝缘并且装有隔离开关时。2)不接地和经消弧线圈接地系统中,多雷区的单进线变压器中性点上。(4)单元接线的发电机出线宜装设一组避雷器。(5)110220KV 线路侧一般不装设避雷器。5.2.7 母线的配置根据目前电气技术的革新和配置趋势,参照国家电网220kV变电站典型设计实施方案编制和推广应用手册全封闭组合电器宜用于110KV及以上电网。35kV及以下电网均选用高压开关柜。所以本次设计中220KV电压等级的电气配置均选用GIS,10KV及厂用电电压等级的电气配置均选用高压开关柜。 1)我国生产的封闭电器为全封闭组合电器。它将断路器、隔离开关、负荷

9、开关、电流互感器、避雷器、母线、出线套管、电缆连接装置、间隔汇控柜等按接线要求组合在一起,构成高压配电装置。除汇控柜外,其余的元件均组合在接地的金属壳内,用环氧树脂等绝缘材料浇注的绝缘子支持导体,并充气体作为绝缘和断路器的灭弧介质。2)全封闭组合电器与常规敞开式电器相比,其组成的配电装置具有占地面积小、运行可靠、检修周期长、不受外界环境影响等优点。适用于城市电网、严重污秽区和缩小占地后有明显经济价值的变电所。根据目前电气技术的革新和配置趋势,全封闭组合电器宜用于110KV及以上电网。所以本次设计中110KV和220KV电压等级的电气配置均选用全封闭组合电器。本次设计初选西安高压开关厂与三菱合作

10、生产的SF6封闭式组合电器。、高压开关柜的配置5.3 电气设备的选择条件正确的选择电器是使电气主接线和配电装置达到安全、经济运行的重要条件。在进行电器选择时,应根据工程实际情况,在保证安全可靠的前提下,积极而稳妥的采用新技术,并注意节省投资,选择合适的电器。电器要能可靠的工作,必须按正常条件下进行选择,并按短路状态来校验热稳定和动稳定。5.3.1 按正常工作条件选择电气设备(1)额定电压和最高工作电压电气设备所在电网的运行电压调压或负荷的变化,有时会高于电网的额定电压,故所选电气设备允许的最高工作电压不得低于所接电网的最高运行电压。通常,规定一般电气设备允许的最高工作电压为设备额定电压的1.1

11、-1.15倍,而电网运行电压的波动范围,一般不超过电网额定电压的1.15倍。因此,在选择电气设备时,所选用的电气设备允许最高工作电压不得低于所接电网的最高运行电压,即。(2)额定电流电气设备的额定电流IN是指额定周围环境温度下,电气设备的长期允许电流。应不小于该回路在各种合理运行方式下的最大持续工作电流,即。由于发电机、调相机和变压器在电压降低5%时,出力保持不变,故其相应回路的为发电机、调相机或变压器的额定电流的1.05倍;若变压器有过负荷运行可能时,应按过负荷确定(1.3-2倍变压器额定电流);母联断路器回路一般可取母线上最大一台发电机或变压器的;母线分段电抗器的应为母线上最大一台发电机跳

12、闸时,保证该段母线负荷所需的电流,或最大一台发电机额定电流的50%80%;出线回路的除考虑正常负荷电流外,还应考虑事故时由其他回路转移过来的负荷。5.3.2 按短路情况校验a.短路热稳定校验短路电流通过电气设备时,电气设备各部分的温度应不超过允许值.满足热稳定的条件为:式中:是短路电流产生的热效应,、t分别是电器允许通过的热稳定电流和时间。b.电动力稳定校验电动力稳定是电气设备承受短路电流机械效应的能力,亦称动稳定。满足动稳定的条件为:或式中、分别为短路冲击电流幅值和有效值;、分别为电气设备允许的动稳定电流的幅值和有效值。同时,应按电气设备在特定的工程安装使用条件,对电气设备的机械负荷能力进行

13、校验,即电气设备的端子允许荷载应大于设备引线在短路时的最大电动力。下列几种情况可不校验热稳定或动稳定。用熔断器保护的电气设备,其热稳定由熔断时间保证,故可不验算热稳定。采用有限流电阻的熔断器保护的设备可不校验动稳定。装设在电压互感器回路中的裸导体和电气设备可不验算动、热稳定。c.短路计算时间(1)热稳定短路计算时间。该时间用于校验电气设备在短路状态下的热稳定,其值为继电保护动作时间和相应断路器的全开断时间之和,即:断路器全开断时间是指给断路器的分闸脉冲传送到断路器操动机构的跳闸线圈时起,到各相触头分离后电弧完全熄灭为止的时间段。显然,包括两个部分,即:(2)短路开断计算时间。断路器不仅在电路中

14、作为操作开关,而且在短路时要作为保护电器,能迅速可靠地切断短路电流。为此,断路器应能在动静触头刚分离时刻,可靠开断短路电流,该短路开断计算时间和断路器固有分闸时间之和,即:对于无延时保护,为保护启动和执行机构时间之和,传统的电磁式保护装置一般为0.050.06s,微机保护装置一般为0.0160.03s。5.4 断路器的选择断路器的选择,除满足各项技术条件和环境条件之外,还要考虑到要便于安装调试和运行维护条件,并经济技术方面都比较后才能确定。根据目前我国断路器的生产情况,电压等级为10KV220KV的电网一般选用少油断路器,而当少油断路器不能满足要求时,可以选用断路器。表5.2 高压断路器校验项

15、目项目额定电压额定电流开断电流短路关合电流热稳定动稳定高压断路器 其中:、分别为断路器和电网的额定电压(kV) 断路器的额定电流(kA) 电网的最大负荷电流(kA) 额定电压下能保证正常开断的最大的短路电流(kA) 短路全电流值(kA) 断路器的额定短路关合电流(kA) 短路电流最大冲击值(kA)5.4.1 220kV侧断路器的选择 1.主变断路器的选择与校验 流过断路器的最大持续工作电流: 具体选择及校验过程如下: (1)额定电压选择: (2)额定电流选择:A选择SW6-220/1200型户外少油式断路器,技术数据如下表所示:表5.3 技术数据表型号额定电压(kV)额定电流(A)额定开断电流

16、(kA)极限通过电流峰值(kA)热稳定电流(kA)固有分闸时间(S)SW6-220/120022012002155210.04周期热效应,短路电流的热效应等于周期分量的热效应则: 短路的开断时间,故用校验。冲击电流:(1)热稳定校验: 所以满足热稳定性要求。(2)动稳定校验:所以满足动稳定性要求。(3)开断电流校验:,则满足开断电流要求因此,所选断路器满足要求. 5.4.2 110kV侧断路器的选择 流过断路器的最大持续工作电流: 具体选择及校验过程如下: (1)额定电压选择: (2)额定电流选择:A选择SW4-110/1000型户外少油式断路器,技术数据如下表所示:表5.4 技术数据表型号额

17、定电压(kV)额定电流(A)额定开断电流(kA)极限通过电流峰值(kA)热稳定电流(kA)固有分闸时间(S)SW4-110/1000110100018.455210.06周期热效应,短路电流的热效应等于周期分量的热效应则: 短路的开断时间,故用校验。冲击电流:(1)热稳定校验: 所以满足热稳定性要求。(2)动稳定校验:所以满足动稳定性要求。(3)开断电流校验:,则满足开断电流要求。因此,所选断路器满足要求。 5.5 隔离开关的选择隔离开关通常与断路器配对使用,其主要功能是保证高压电器及装置在检修工作时的安全,不能用于切除断、投入负荷电流或开端短路电流,仅可允许用于不产生强大电弧的某些切换操作。

18、其技术校验项目与断路器类似,如下表所示:表5.5 高压隔离开关校验项目项目额定电压额定电流开断电流短路关合电流热稳定动稳定隔离开关其中:、分别为隔离开关和电网的额定电压(kV) 隔离开关的额定电流(kA) 电网的最大负荷电流(kA) 短路电流最大冲击值(kA)5.5.1 220kV侧隔离开关的选择 1.主变侧隔离开关的选择与校验 具体选择及校验过程如下: (1)额定电压选择: (2)额定电流选择:A选择GW4220D/1000型户外式隔离开关,技术数据如下表所示:表5.6 GW4220D/1000技术参数表型号额定电压kV额定电流A热稳定电流(kA)动稳定电流峰值(kA)GW4220D/100

19、0110100021.580冲击电流:(1)热稳定校验: 所以满足热稳定性要求。(2)动稳定校验:所以满足动稳定性要求。5.5.2 110kV侧隔离开关的选择 1.主变侧隔离开关的选择与校验 具体选择及校验过程如下: (1)额定电压选择: (2)额定电流选择:A选择GW4110D/1000型户外式隔离开关,技术数据如下表所示:表5.7 GW4110D/1000技术参数表型号额定电压kV额定电流A热稳定电流(kA)动稳定电流峰值(kA)GW4110D/1000110100021.580冲击电流:(1)热稳定校验: 所以满足热稳定性要求。(2)动稳定校验:所以满足动稳定性要求。5.6 电流互感器的

20、选择 电流互感器是电力系统中仪表、继电保护的二次设备获取一次回路电流信息的传感器。它将一次侧的大电流转变为小电流,电流互感器的一次侧接在一次系统,二次侧接测量仪表与继电保护装置等。为确保工作人员在接触测量仪表和继电保护时的安全,电流互感器的每一个二次绕组必须可靠接地,以防绕组间绝缘损坏而使二次部分长期存在高电压。其次电流互感器的二次侧不能出现开路状况,因为开路是互感器成了空载状态,磁通高出额定时许多除了产生大量铁耗损坏互感器外还在副边感应高压,危害人身安全。5.6.1 电流互感器选择方法电流互感器的选择主要考虑以下几点:参数选择、型式选择、一次额定电流选择、短路稳定校验、准确等级确定。 1参数

21、选择 电流互感器应按表5.8所列技术条件选择,并按表中使用环境条件校验。表5.8电流互感器的参数选择项目参数技术条件正常工作条件一次回路电压、电流,二次回路电流,二次侧负荷,准确度等级,二次级数量,机械荷载短路稳定性动稳定倍数、热稳定倍数承受过电压值力绝缘水平、泄露比距环境条件环境湿度、最大风速、相对湿度、污秽、海拔高度、地震烈度 电流互感器的二次额定电流有5A和1A两种,一般弱电系统用1A,强电系统用5A,当配电装置距离控制室较远时也可考虑用1A。二次级得数量决定于测量仪表、保护装置和自动装置的要求。一般情况下,测量仪表与保护装置分别接于不同的二次绕组,负责应采取措施,避免互相影响。 2型式

22、选择 35KV以下屋内配电装置的电流互感器,根据安装使用条件和产品情况,采用瓷绝缘结构或树脂浇注绝缘结构。 35KV以上配电装置一般采用油浸磁箱是绝缘结构的独立式电流互感器,在有条件时,如回路中有变压器套管、穿墙套管,应优先采用套管电流互感器,以节约投资、减少占地。选用母线式电流电流互感器时,应注意校核窗口允许穿过的母线尺寸。 3一次回路电流电压的选择 一次回路电压和电流应满足: 测量用电流互感器,其一次额定电流应尽量选择比回路中正常工作电流大1/3左右,以保证测量仪器的最佳工作,并在过负荷时使仪表有适当的指示 4准确级和额定容量的选择为保证测量仪表的准确度,互感器的的准确级不得低于所供测量仪

23、表的准确级。当所供仪表要求不同准确等级时,应按相应最高级别来确定电流互感器的准确等级下表即是仪表与配套电流互感器的准确等级。指示仪表计量仪表仪表准确等级电流互感器准确等级仪表准确等级电流互感器准确等级有功功率表无功功率表0.51.01.52.50.50.51.01.00.20.51.02.01.02.02.03.00.10.2或0.2S0.5或0.5S0.5或0.5S表5.9 仪表与配套电流互感器的准确等级 5热稳定和动稳定校验(1)只对本身带有一次回路导体的电流互感器进行热稳定校验。电流互感器热稳定能力常以1S允许通过的热稳定电流或一次额定电流的倍数来表示,热稳定校验式为:或(2)动稳定校验

24、包括由同一相的电流相互作用产生的内部电动力校验,以及不同相的电流相互作用产生的外部电动力校验。显然,多匝式一次绕组主要经受内部电动力;单匝式一次绕组不存在内部电动力,其电动力稳定性由外部电动力决定。内部动稳定校验式为:或 和分别表示电流互感器的动稳定电流及动稳定电流倍数。外部动稳定校验式为: 其中:作用于电流互感器瓷帽端部的允许力; L电流互感器出线端至最近一个母线支柱绝缘子之间的跨距; a相间距; 0.5表示电流互感器瓷套端部承受该跨上电动力的一半。5.6.2 220kV侧电流互感器选择 流过断路器的最大持续工作电流: 具体选择及校验过程如下: (1)额定电压选择: (2)额定电流选择:A(

25、3)准确级的选择:作电流、电能测量及继电保护用,准确级选择0.5级。综上,选LCW-220户外独立式电流互感器,其技术数据如下表所示:表5.10 LCW-220电流互感器技术数据表型 号额定电流比(A/A)级次组合准确级次二次负荷10%倍数热稳定倍数动稳定倍数0.5级1级二次负荷倍数LCW-2204300/5D/DD1.21.2306060D/0.50.524220(3)热稳定校验满足热稳定校验。(4)动稳定校验:满足动稳定校验。 综上,所以LCW220满足要求。5.6.3 110kV侧电流互感器选择 流过断路器的最大持续工作电流: 具体选择及校验过程如下: (1)额定电压选择: (2)额定电

26、流选择:A(3)准确级的选择:作电流、电能测量及继电保护用,准确级选择0.5级。综上,选LCWD110型电流互感器,其技术数据如下表所示:表5.11 LCWD-110电流互感器技术数据表型 号额定电流比(A/A)级次组合准确级次10%倍数热稳定倍数(倍)动稳定倍数(倍)二次负荷()倍数(倍)LCWD-1102600/5/0.50.51.22075150 1.215(4)热稳定校验满足热稳定校验。(5)动稳定校验:满足动稳定校验。 综上,所以LCWD110满足要求。5.7 电压互感器的选择 电压互感器与电流互感器作用类似,主要功能是把一次侧高电压转变为二次侧的低电压以满足测量仪表及保护装置等的要

27、求。目前广泛使用的电压互感器有电磁式及电容分压式两种。其中电磁式电压互感器容量很小类似一台小容量变压器,一般用于低压线路;而电容分压式电压互感器则更能适应高压要求且体积和成本都相对较少。5.7.1 电压互感器选择方法 1种类和型式的选择 635kV户内配电装置一般采用油浸或浇筑式电压互感器;110kV220kV配电装置当容量和准确等级满足要求时,适宜采用电容式电压互感器,也可采用油浸式;500kV均为电容式。 三相式电压互感器投资较少,但仅20kV以下才有三相式产品。三相五柱式电压互感器广泛用于315kV系统,而三相三柱式由于其一次侧三相中性点不能接地无法测得对地电压所以很少采用。 2额定电压

28、的选择电压互感器的电压的选择详见表5.12:表5.12 电压互感器额定电压选择型式一次电压(V)二次电压(V)第三绕组电压(V)单相接于一次线电压上(如V/V接法)100接于一次相电压上中性点非直接接地系统100/3, 中性点直接接地系统100三相100100/3注:系统额定电压。 3接线方式的选择 在满足二次电压和负荷要求的条件下,电压互感器应尽可能采用简单接线。 4准确等级的确定电压互感器在哪一准确等级下工作,需根据接入的测量仪表,继电器和自动装置等设备对准确等级的要求确定。5.7.2 220kV侧电压互感器选择 (1)型式:采用电容式电压互感器,作电压,电能测量及继电保护用。(2)额定电

29、压: (3)准确等级:用于保护、测量、计量用,其准确等级为0.5级。 查阅相关设计手册,选择电压互感器型号:。额定变比: 5.7.3 110kV侧电压互感器选择 (1)型式:采用串联绝缘瓷箱式电压互感器,作电压、电能测量及继电保护用。(2)额定电压: (3)准确等级:用于保护,测量、计量用,其准确等级为0.5级。 查阅相关书籍,选定PT的型号为:JCC-110型电压互感器。 额定变比为: 5.8 母线的选择与校验5.8.1 母线的选择与校验方法(1)母线的材料、类型和布置方式配电母线的母线主要用铜和铝做成。选择母线材料时,应贯彻“以铝代铜”的方针,除了在有关规程必须采用铜的特殊环境和场所外,应

30、采用铝。室外配电的母线一般采用钢芯铝绞线,由于是软导线,所以不需要校验其动稳定。室内配电装置由于线间距离较小,布置紧凑,采用硬母线。常用的硬母线截面有矩形、槽型和管型,在中小型变电所和发电厂中多采用矩形铝排。矩形母线散热较好,有一定的机械强度,便于固定安装,但肌肤效应大。为了避免肌肤效应过大,单条矩形的截面不应大于10001200。当工作电流过大时,可采用23条母线并联使用。母线的散热条件和机械强度与母线的布置方式有关。矩形母线一般采用三相水平排列布置,仅在个别变电所中采用垂直布置。母线是由高导电率的铜、铝等材料制成的,用以汇集、分配和传送电能的导线。其一般采用矩形或圆形截面。母线按外形和结构

31、大致分为以下三类硬母线(矩形母线、槽型母线、管型母线等);软母线(铝绞线、铜绞线、扩径母线等);封闭母线(共箱母线、分相母线等)。本变电站母线采用硬导线,其三种形式(矩形、槽形、管形)母线的特点如下:1)矩形导线 单片矩形导体具有集肤效应系数小、散热条件好、安装简单、连接方便等优点,一般用于工作电流小于2000A的回路中。 多片矩形母线集肤效应系数比单片导体大,所以附加损耗加大。因此载流量不是随导体片数增加而成被增加的,尤其是每相超过三片以上时,导体的集肤效应系数显著增大。在工程实用中多片矩形导体适用于工作电流小于等于4000的回路。当工作电流为4000A以上时,导体则应选用有利于交流电分布的

32、槽形或圆管形的成型导体。2)槽形导线 槽形母线机械强度好,载流量较大,散热条件好,集肤效应系数小,安装也比较方便,在回路持续电流为40008000A时,一般用双槽形导体,大于上述电流值时,由于会引起钢件结构严重发热,故不推荐使用。3)管形导线 管形母线集肤效应系数小,机械强度高,管内可通水和通风冷却,因此,可用在8000A以上的大电流母线。户外配电装置使用管形导体,具有占地面积小、结构简明、布置清晰等优点。另外,由于圆形表面光滑,电晕放电电压高,因此可用于110KV及以上的配电装置中。(2)母线截面的选择1)按发热条件选择。 为使正常运行时母线的发热温度不超过允许值,必须满足以下条件:始终,为

33、铝母线的允许载流量,是按导体最高允许温度为70、环境温度为25确定的,若环境温度不等于25,则铝母线的允许载流量应乘以温度校正系数,即:始终,为实际环境温度。2)按经济电流密度选择。对年平均负荷较大、母线较长、传输容量较大的回路,为了降低年运行费用,可按经济电流密度选择母线截面。母线的经济截面按下式确定:始终,为母线的最大工作电流,即计算电流;为经济电流密度。(3)动稳定校验当短路冲击电流通过母线时,产生的最大电流计算应力不大于母线的允许应力,即:若不满足要求,则需减小,常用的方法有:限至短路电流;减小支持绝缘子之间的距离;变更母线放置方式,增大相间距离;增大母线截面等。其中,最经济有效的方法

34、就是减小绝缘子之间的跨距,在设计中一般按反求出最大跨距,只要绝缘子之间的实际跨距l。(5)裸导体应根据实际情况,按下列条件分别进行选择和校验:1)工作电流2)经济电流密度,如下表5.13所示:3)电晕(对110KV级以上电压的母线)4)动稳定性和机械强度5)热稳定性同时也应注意环境条件,如温度、日照、海拔等。导体的截面可以按长期发热允许电流或经济密度条件来选择,除配电装置的汇流母线外,对于年负荷利用小时数大,传输容量大,长度在20M以上的导体,其截面需按其经济电流密度选择。表5.13 经济电流密度参数表导体材料最大负荷利用小时数3000以下300050005000以上铝裸导体1.651.150

35、.9铜裸导体3.02.251.7535KV以下铝芯电缆1.921.731.54铜芯电缆2.52.252.0一般来说,母线系统包括截面导体和支撑绝缘这两个部分,载流导体构成硬母线和软母线,软母线是钢芯铝绞线,有单根、双分和组合导体等形式,因机械强度决定支撑悬挂的绝缘子,所以不必校验机械强度。110KV及以上高压配电装置一般采用软导线。5.8.2 220kV侧母线的选择与校验 1.导体截面积的选择正常工作时的最大长期工作电流: 故,查经济电流密度曲线,当=6000h时,经济电流密度,则:选择LGJ-120圆管形铝锰合金导体作为母线,其技术数据如下表5.14所示。表5.14 技术数据表导体尺寸D1(

36、mm)D2(mm)导体截面/载流量(A)截面系数惯性半径惯性矩+70+806054539124010727.202.0221.92. 导体截面的校验 (1)当环境温度为25时,导体最高允许温度为70时,查表得综合修正系数为K=1.00,则按长期发热允许电流校验 (2)热稳定校验正常运行时导体温度为70,由电力工程电气设计手册表88,C=87,则满足短路时发热的最小导体截面为:其中:S导体的载流截面() 短路电流的热效应() C与导体材料及发热温度有关的系数。 所以满足热稳定要求。5.8.3 110kV侧母线的选择与校验 1导体截面积的选择 正常工作时的最大长期工作电流:故,查经济电流密度曲线,

37、当=6000h时,经济电流密度,则: 选择LGJ-120圆管形铝锰合金导体作为母线,其技术数据如表5.15所示: 表5.15 技术数据表导体尺寸D1(mm)D2(mm)导体截面/载流量(A)截面系数惯性半径惯性矩708080729541900154517.32.6969.22. 导体截面积的校验 (1)当环境温度为25时,导体最高允许温度为70时,查表得综合修正系数为K=1.00,则按长期发热允许电流校验: (2)热稳定校验。 正常运行时导体温度为70,由电力工程电气设计手册表88,C=87,则满足短路时发热的最小导体截面为:所以满足热稳定要求。5.9 避雷器的选择和配置 阀式避雷器应按下列条

38、件选择:1、型式:选择避雷器型式时,应考虑被保护电器的绝缘水平和使用特点,按下表5.16选择:型号含义:F阀型避雷器;S配电所用 Z发电厂、变电所用;C磁吹;D旋转电机用;J中性点直接接地2额定电压: 避雷器的额定电压应与系统额定电压一致。表5.16 避雷器型式选择型号型式应用范围FS配电用普通阀型10KV以下配电系统、电缆终端盒FZ电站用普通阀型3220KV发电厂、变电所配电装置FCZ电站用磁吹阀型330KV及需要限制操作的220KV以及以下配电某些变压器中性点FCD旋转电机用磁吹阀型用于旋转电机、屋内3校验项目:(1)灭弧电压: 接地系数。对于非直接接地,20KV及以下=1.1,35KV及

39、以上=1.0;对直接接地=0.8。最高工作允许电压,为电网额定电压的1.15倍。 工频放电电压下限值:内部过电压允许计算倍数,对非直接接地63KV及以下=4;110KV及以下=3.5;对直接接地110220KV,=3。设备最高运行相电压(KV)。上限值: 避雷器的残压:指波形为8/20的一定幅值的冲击电流通过避雷器时,在阀片上产生的电压峰值。我国标准规定:220KV及以下避雷器冲击电流幅值为5KA。避雷器的保护比,FZ型=2.32.35,FCZ型=1.862。避雷器冲击放电电压上限值:根据避雷器配置原则,配电装置的每组母线上,一般应装设避雷器,变压器中性点接地必须装设避雷器,并接在变压器和断路

40、器之间;110、35kv线路侧一般不装设避雷器。5.9.1 220KV侧避雷器的选择和校验 (1)型式选择 根据设计规定选用FCZ系列磁吹阀式避雷器。 (2)额定电压的选择:因此选 FCZ-220避雷器,其参数如下表所示:表5.17 避雷器参数型号额定电压(kv)灭弧电压有效值(kv)工频放电电压有效值(KV)冲击放电电峰值(1.5/20)不大于(KV)冲击残压不大于(KV)不小于不大于FCZ-220220252503580710740(3)灭弧电压校验:最高工作允许电压: 直接接地:,满足要求。(4)工频放电电压校验:下限值:上限值:上、下限值均满足要求。(5)残压校验:,满足要求。(6)冲

41、击放电电压校验:,满足要求。所以,所选FCZ-220 型避雷器满足要求。5.9.2 110KV侧避雷器的选择和校验 (1)型式选择根据设计规定选用FCZ系列磁吹阀式避雷器。(2)额定电压的选择:因此选FCZ-110避雷器,其参数如下表所示:表5.18 避雷器参数型号额定电压(kv)灭弧电压有效值(kv)工频放电电压有效值(KV)冲击放电电峰值(1.5/20)不大于(KV)冲击残压不大于(KV)不小于不大于FCZ-110110126255290345365(3)灭弧电压校验:最高工作允许电压:直接接地:,满足要求。(4)工频放电电压校验:下限值:上限值:上、下限值均满足要求。(5)残压校验:,满足要求。(6)冲击放电电压校验:,满足要求。所以,所选FCZ-110型避雷器满足要求。仅供学习与交流,如有侵权请联系网站删除 谢谢27
