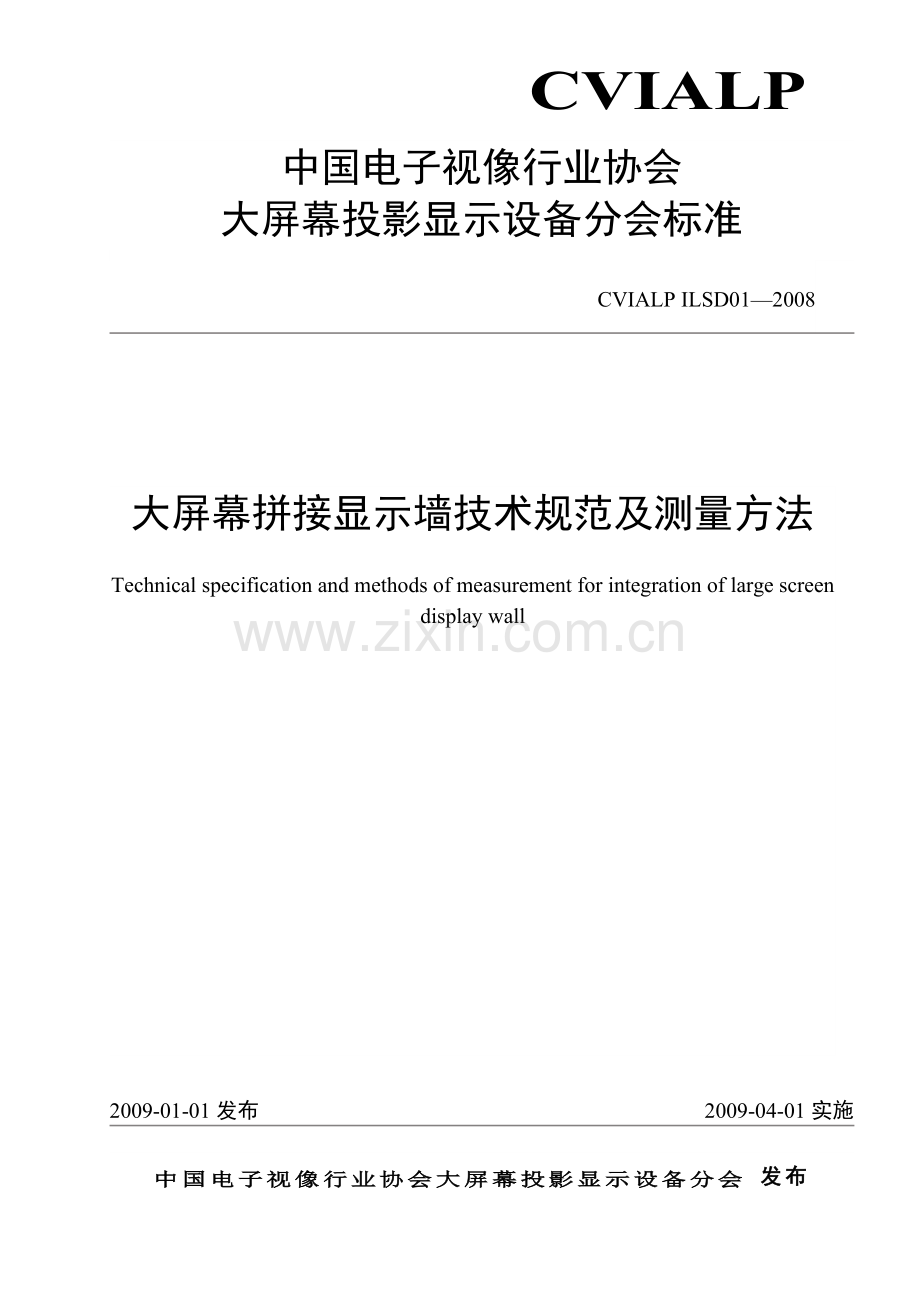

大屏幕拼接显示墙技术规范及测量方法.doc

中国电子视像行业协会大屏幕投影显示设备分会 发布
2009-04-01实施
2009-01-01发布
大屏幕拼接显示墙技术规范及测量方法
Technical specification and methods of measurement for integration of large screen display wall

CVIALP ILSD01—2008
CVIALP
中国电子视像行业协会
大屏幕投影显示设备分会标准

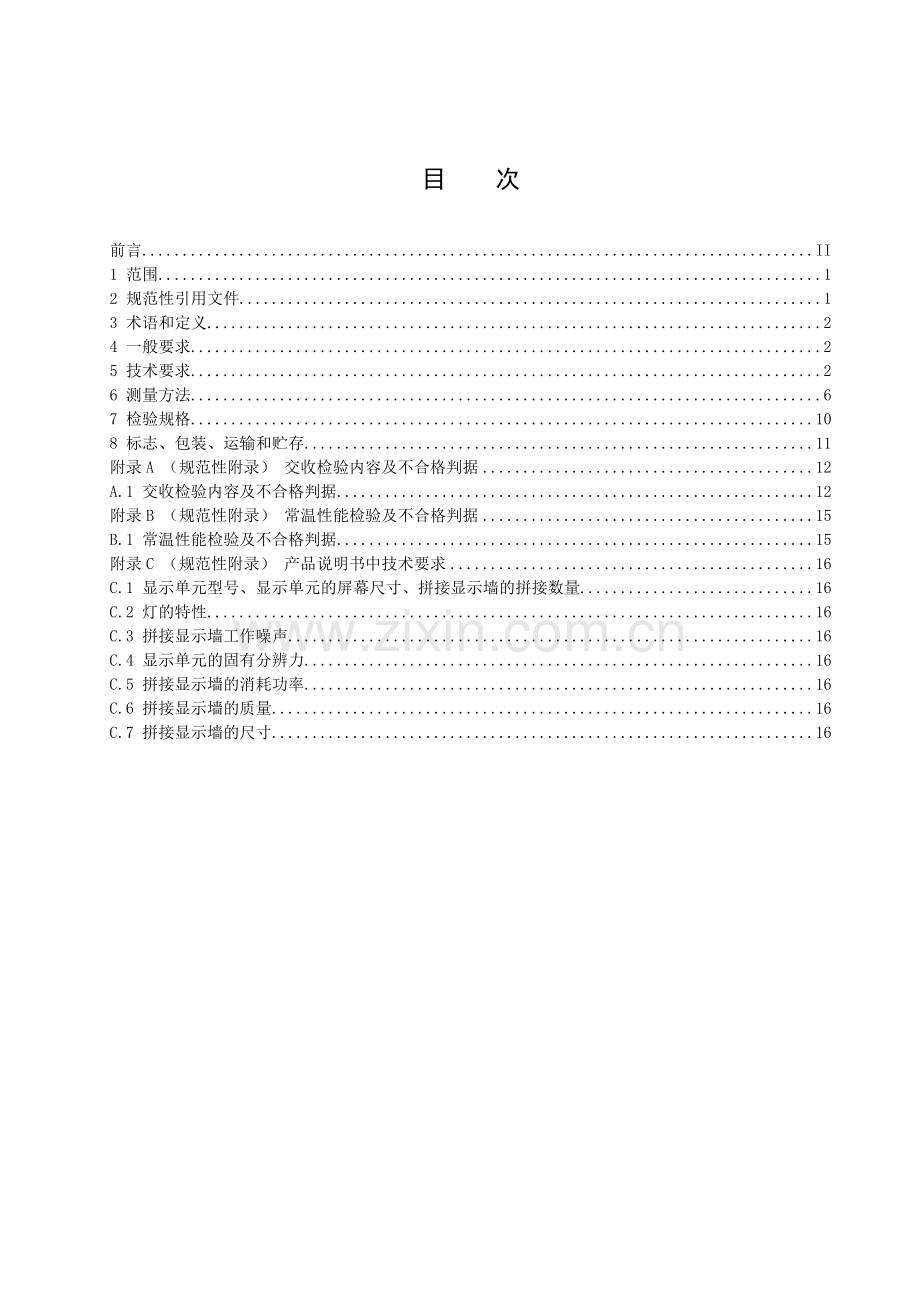

目 次
前言 II
1 范围 1
2 规范性引用文件 1
3 术语和定义 2
4 一般要求 2
5 技术要求 2
6 测量方法 6
7 检验规格 10
8 标志、包装、运输和贮存 11
附录A （规范性附录） 交收检验内容及不合格判据 12
A.1 交收检验内容及不合格判据 12
附录B （规范性附录） 常温性能检验及不合格判据 15
B.1 常温性能检验及不合格判据 15
附录C （规范性附录） 产品说明书中技术要求 16
C.1 显示单元型号、显示单元的屏幕尺寸、拼接显示墙的拼接数量 16
C.2 灯的特性 16
C.3 拼接显示墙工作噪声 16
C.4 显示单元的固有分辨力 16
C.5 拼接显示墙的消耗功率 16
C.6 拼接显示墙的质量 16
C.7 拼接显示墙的尺寸 16

前 言
本规范及测量方法由中国电子视像行业协会大屏幕显示设备分会组织起草。
本规范及测量方法的附录A、附录B、附录C为规范性附录。
本规范及测量方法起草单位（排名不分先后）：广东威创视讯科技股有限公司、宁波GQY视讯股份有限公司、中达电通股份有限公司、深圳中电数码显示有限公司、广州德浩电子科技有限公司、青岛海信电器股份有限公司、深圳雅图数字视频技术有限公司、鸿源控股有限公司、南阳金光数字显示有限公司、山东威海齐威电子有限责任公司、秦皇岛昌隆银幕有限公司、上海丽宝数码技术有限公司、武汉中原集团有限公司光电子分公司、杭州三花科特光电有限公司、上海佳进电子科技有限公司。
本规范及测量方法主要起草人（排名不分先后）：阎双耀、韩景福、骆东淼、卢家唐、张京黔、赵林、卢如西、孟凡华、申锦凤、华明、张强、陈颖、吴家伦、朱力、郭腾跃、张丽婵、谭绍红、温真雄、高维嵩、谢敬、金德新、李方红、常嘉兴、朱强、杜辉、曹旭、张凤楼、张华、朱宗昇、朱汝平、覃健、黄盛磊、陈宏明、蒋传志、张红波、李海峰、惠文祥。

大屏幕拼接显示墙技术规范及测量方法
1　 范围
本规范规定了大屏幕拼接显示墙的功能和性能及测量方法，检验规则、标志、包装、运输、贮存等的要求。
本规范适用于由M层×N列（M和N至少有一个大于1）独立的投影（前投或背投）显示单元或平板显示单元（PDP平板显示器和LCD平板显示器）组成的大屏幕拼接显示墙。对于其他类型的显示单元拼接墙可以参考使用。
本规范是产品设计、生产、安装、检验的主要依据。
2　 规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单元（不包括勘误的内容）或修改版均不适用本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 191—2000 包装储运图示标志（eqv ISO 780：1997）
GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）
GB 3174—1995 PAL-D制电视广播技术规范
GB/T 5465.2—1996 电气设备用图形符号（idt IEC 47：1994）
GB/T 8898—2001 音频、视频及类似电子设备安全要求（eqv IEC 60065：1998）
GB 13837—2003 声音和电视广播接收机及有关设备干扰特性允许值和测量方法（eqv IEC/CISPR20：1996）
GB 9383—1998 声音和电视广播接收机及有关设备抗扰度限值和测量方法（eqv CISPR20：1998）
GB/T 14960—1994 电视广播接收机用红外遥控发射器技术要求和测量方法
GB/T 17309.1—1998 电视广播接收机测量方法 第1部分：一般考虑，射频和视频电性能测量以及显示性能的测量（idt IEC 60107-1：1997）
GB17625.1—2003 低压电气及电子设备发出的谐波电流限值（设备每项输入电流≤16A）（eqv IEC61000-3-2：1995）
SJ/T 10514—1994 电视广播接收机红外遥控部分的技术要求和测量方法
SJ/T 10919—1996 彩色电视广播接收机包装
SJ/T 11157—1998 电视广播接收机测量方法 第2部分：伴音通道的电性能测量，一般测量方法和单声道测量方法（idt IEC 60107-2：1995）
SJ/T 11157—1998 电视广播接收机测量方法 第2部分：伴音通道的电性能测量，一般测量方法和单声道测量方法 修止案1
SJ/T 11348—2006 数字电视平板显示器测量方法
SJ/T 11324—2006 数字电视接收设备术语
SJ/T 11329—2006 数字电视接收设备接口规范 第3部分：复合视频信号接口
SJ/T 11330—2006 数字电视接收设备接口规范 第5部分：亮度、色度分离视频信号接口
SJ/T 11331—2006 数字电视接收设备接口规范 第5部分：模拟音频信号接口
SJ/T 11332—2006 数字电视接收设备接口规范 第6部分：RGB模拟基色视频信号接口
SJ/T 11333—2006 数字电视接收设备接口规范 第7部分：YPBPR模拟分量视频信号接口
SJ/T 11344—2006 数字电视液晶背投影显示器测量方法
SJ/T 11326—2006 数字电视接收及显示设备环境试验方法
SJ/T 11346—2006 电子投影机测量方法
SJ/T 11325—2006 数字电视接收及显示设备可靠性试验方法
3　 术语和定义
SJ/T 11324—2006 确立的以及下列术语和定义适用于本规范。
3.1　
大屏幕拼接显示单元 Unit of Integration large screen display
在大屏幕拼接显示墙中可独立完成各种视频显示功能的基本单位。
3.2　
大屏幕拼接显示墙 Integration of large screen display wall
由大屏幕拼接显示单元以M行和N列方式物理拼接组成的大屏幕显示器，是大屏幕拼接显示系统的终端。拼接显示单元之间有物理拼缝。大屏幕拼接显示墙可以显示一幅图像，也可以显示多种图像。
3.3　
大屏幕无缝拼接显示墙 Seamless Integration of large screen display wall
用前投影机作为拼接显示单元，多个前投影机拼接显示单元以边缘融合方式把光图像投射到一块完整的大屏幕上，拼接显示单元之间显示的图像没有物理拼缝。屏幕可以是软幕也可以是硬幕。
3.4　
物理拼缝 Physical gap
拼接显示单元的两个相邻屏幕边缘之间的物理间隙，以毫米（mm）计量。
3.5　
光学暗边 Dark string
一个拼接显示单元显示全白场图形信号时，显示图像的边缘到屏幕的最外缘的距离叫拼接显示的光学暗边。以毫米（mm）计量。
3.6　
光学拼缝 Optical gap
光学拼缝的大小是两个相邻拼接显示单元的两个光学暗边加上一个物理拼缝的大小。以毫米（mm）计量。
4　 一般要求
4.1　 正常使用条件
温度：15℃~35℃
相对湿度：25%~90%无凝露
大气压力：86Kpa~106Kpa
电源：AC 220V，50Hz±2%
4.2　 图形符号
图形符号应符合GB/T 5465.2—1996的有关规定。在GB/T 5465.2—1996中未定义的图形符号，由本规范规定。
5　 技术要求
5.1　 外观结构要求
大屏幕拼接显示墙组装要牢固，拼接显示单元之间的物理拼缝大小应符合表4的要求，拼接后的屏幕墙外观上应是一个整体。屏幕上不能有明显划痕，拼接处不能有损伤。拼接显示墙整体不能有倾角（特殊要求除外）。
由一块屏幕组成的大屏幕无缝拼接显示器，屏幕上不能有污迹和明显划痕。
每个拼接显示单元外观整洁，显示屏无明显划伤，表面涂镀层不起泡、龟裂、脱落。金属零件没有锈蚀及其它机械损伤。
大屏幕拼接显示墙的所有功能开关、按键、旋钮的操作应灵活可靠，说明功能的文字和图形符号的标志应正确、清晰、端正、牢固、指示应正确。
5.2　 功能要求
大屏幕拼接显示墙的基本功能见表1。
表1　 大屏幕拼接显示墙基本功能
序号
功能
要求
1
遥控
可选
2
操控系统的中文说明显示
必备
3
声音输出
可选
4
多画面
可选
5
支持计算机显示功能
必备
6
工作时间指示
可选
7
色温选择
可选

5.3　 显示格式
5.3.1　 显示格式的要求
大屏幕拼接显示墙的显示单元显示输入的图像格式应至少符合表2中首选项的一种，但除满足该输入首选项图像格式外，应向下兼容首选项外的图像格式；有计算机显示功能的应至少支持5.3.3中的一种，并向下兼容其他显示格式。
5.3.2　 支持输入图像显示格式
支持输入图像的显示格式见表2。
表2　 支持输入图像的显示格式
输入图像格式
显示图像参数描述
隔行比
扫描行数
行频KHz
场频Hz
幅型比
720×576i
2：1
625
15.625
50
4：3
720×576p*
1：1
625
31.25
50
4：3
1280×720p*
1：1
750
45
60
16：9
1280×720i*
1：1
750
37.50
50
16：9
1920×1080i
2：1
1125
28.125
50
16：9
1920×1080i*
2：1
1125
33.75
60
16：9
1920×1080i*
2：1
1250
31.25
50
16：9
注：不带*号的图像显示格式为首选项

5.3.3　 可支持计算机的显示格式
可支持的计算机显示格式如下
VGA：640×480
SVGA：800×600
XGA：1024×768
SXGA：1280×1024
WXGA：1280×768
SXGA+：1400×1050
UXGA：1600×1200
WUXGA：1920×1200
QXGA：2048×1536
以上刷新频率为50Hz、60Hz。
5.4　 接口要求
整个大屏幕拼接显示墙的接口要求见表3。
表3　 大屏幕拼接显示墙的接口要求
序号
接口类型
要求
接口的技术要求
1
Y /C 输入接口
可选
按SJ/T 11330—2006的要求
2
复合视频输入接口
可选
按SJ/T 11324—2006的要求
3
Y、PB、PR输入接口
可选
按SJ/T 11323—2006的要求
4
R、G、B输入接口
可选
按SJ/T 11332—2006的要求
5
音频输入接口：左声道、右声道
可选
按SJ/T 11331—2006的要求
6
D-sub15针（VGA）输入接口
必备
按SJ/T 11332—2006的要求
7
数字音频输入接口
可选
待定
8
数字视频输入接口
可选
待定
9
音频输出接口：左声道、右声道
可选
按SJ/T 11331—2006的要求
10
复合视频输出接口
可选
按SJ/T 11329—2006的要求

5.5　 常温性能要求
5.5.1　 大屏幕拼接显示墙的显示单元
组成大屏幕拼接显示墙的显示单元有液晶背投影显示单元、液晶前投影显示单元、LCD显示器单元、PDP显示器单元，它们应分别满足下列标准中所规定的性能要求。
SJ/T 11338—2006 数字电视背投影显示器通用规范
SJ/T 11339—2006 数字电视等离子体显示器通用规范
SJ/T 11340—2006 液晶前投影机通用规范
SJ/T 11343—2006 数字电视液晶显示器通用规范
对于DLP和LCoS背投影显示单元和前投影显示单元，可分别参照SJ/T 11338—2006和SJ/T 11340—2006标准执行。
在用各种显示技术的显示单元组成拼接显示墙时，要求显示单元的电气性能的一致性必须满足大屏幕拼接显示墙的性能要求。
5.5.2　 大屏幕拼接显示墙的常温性能要求
大屏幕拼接显示墙的常温性能要求见表4。
表4　 大屏幕拼接显示墙的常温性能要求
序号
项目
单位
性能要求
测量方法
1
拼接墙亮度均匀性

≥85%
6.4.4
2
无缝拼接显示墙的亮度均匀性

≥75%
6.4.5.2
3
无缝拼接显示墙的照度均匀性

≥85%
6.4.5.3
4
拼接墙白色色度不均性（Δu′v′）

不劣于±0.02
6.4.6
5
拼缝要求
物理拼缝
投影显示单元拼接
mm
≤1.0
6.2.1
PDP显示单元拼接
≤15.0
LCD显示单元拼接
≤6.0
光学拼缝
投影显示单元
mm
≤3.0
6.2.2
平板显示单元
≤16.0
6
屏与屏之间图像的水平、垂直拼接误差
像素
≤1
6.4.8
7
拼接显示墙对角线尺寸L误差
L≤3m
mm
≤3
6.2.5

3m＜L≤8m
mm
≤6
L＞8m
mm
≤8
8
相邻两个拼接显示单元平面度
mm
≤1
6.2.4
9
拼接显示墙屏幕上边缘的水平度
层数≤2 列数≤5
mm
3
6.2.3
2＜层数≤5 列数≥5
mm
6
10
拼接显示墙在垂直方向的垂直度
（°）
≤1
6.2.6
11
拼接显示墙各显示单元重显率误差
水平
%
≤1
按SJ/T11348—2006中5.10
垂直
≤1
12
拼接显示墙显示图像的重合误差
水平
像素
≤1.5
6.4.7
垂直

5.5.3　 大屏幕无缝拼接显示墙的亮度均匀性
大屏幕无缝拼接显示墙的亮度均匀性应符合表4中的序号2的要求。
5.5.4　 大屏幕无缝拼接显示墙的照度均匀性
大屏幕无缝拼接显示墙的照度均匀性应符合表4中的序号3的要求。
5.6　 遥控发射器性能要求
大屏幕拼接显示墙所使用的遥控发射器的性能要求应符合GB/T 14960—1994的规定。具有其他形式的遥控发射器的性能要求由产品规范规定。
5.7　 电磁兼容特性限值
大屏幕拼接显示墙的干扰特性限值应符合GB 13837[GB9254中的A级要求]1997的要求，抗扰度限值应符合GB/T 9383—1999的要求；谐波电流限值应符合GB 17625.1—1998的要求。
5.8　 安全性要求
大屏幕拼接显示墙安全性要求应符合GB 8898—2001的规定。
5.9　 可靠性要求
大屏幕拼接显示墙的平均失效间隔时间（MTBF）的下限值由产品规范规定。
5.10　 环境试验要求
大屏幕拼接显示墙的环境要求应符合SJ/T 11326—2006的规定。
5.11　 工作噪声
大屏幕拼接显示墙工作时的噪声，在拼接显示墙前边的4倍拼接显示单元高度处，拼接显示墙的噪声应＜46dB（A）。
5.12　 大屏幕拼接要求
大屏幕拼接墙的拼接屏幕在正常使用的条件下检验的内容和不合格判据，应按附录A的规定。
5.13　 产品说明书
产品说明书中的技术参数应包括的项目见附录B的内容。
6　 测量方法
在使用条件下，对大屏幕拼接显示墙进行检验。
6.1　 外观和结构测量要求
用目测和手感进行检测，应符合5.1条的要求。
6.2　 拼接显示墙外观质量检验
6.2.1　 相邻屏幕物理拼缝的测量方法
用厚薄规塞入两相邻屏幕的拼接缝隙中，以能塞入最大厚度为准，计为该物理拼缝的数值。大屏幕拼接显示墙的相邻屏幕间的最大物理拼缝应满足表4的规定。
用背投影箱拼接的大屏幕拼接显示墙，用厚薄规塞入两相邻屏幕的拼接缝隙中，以能塞入最大厚度为准，计为该物理拼缝的数值。大屏幕拼接显示墙的相邻屏幕间的最大物理拼缝应满足表4的规定。
用PDP或LCD显示器拼接的大屏幕拼接显示墙，用相应的测量工具测量两相邻拼接显示单元的拼接缝隙的数值，大屏幕拼接显示墙的相邻屏幕间的最大物理拼缝应满足表4的规定。
6.2.2　 相邻屏幕光学拼缝的测量方法
拼接显示墙显示全白场信号，用相应的测量工具测量两个相邻拼接屏的光学拼缝（注意不要划伤屏幕），大屏幕拼接显示墙的相邻屏幕间的最大光学拼缝的数值应满足表4的规定。
6.2.3　 相邻屏幕上边缘水平度的测量方法
用相应的测量工具测量拼接显示墙屏幕上边缘左右两边角处的水平误差，其数值应满足表4的规定。
6.2.4　 拼接显示墙平面度的测量方法
使用相应的测量工具测量两个相邻拼接单元的屏幕的平面误差，用毫米表示，其数值应满足表4的规定。
6.2.5　 拼接显示墙的对角线误差的测量方法
用相应的测量工具进行测量，把拼接显示墙的四个角分别叫A、B、C、D如下图所示：
B
C
D
A
图1　
测量AC的长度为L1，测量BD的长度为L2，则对角线误差为△L，。其数值应满足表4的规定。
6.2.6　 拼接显示墙垂直度的测量方法
在拼接显示墙屏幕上边缘的一个角吊一个铅垂线，用相应的测量工具测量拼接显示墙屏幕偏离垂直线的角度，其数值应满足表4的规定。
6.3　 功能、接口和显示格式的检验
用目测法和相应的信号源进行检验。
6.4　 常温性能的测量
6.4.1　 测试信号
参照SJ/T 11344—2006的4.3测试信号。
6.4.2　 测量条件
参照SJ/T 11344—2006的4.5测量条件。
6.4.3　 显示格式
a. 概述
把拼接显示墙的工作状态置成额定工作状态，测量拼接显示墙的任意一个显示单元。
b. 测量方法
1、 输入视频测试信号R、G、B基色分量信号形式。输入视频测试信号Y、PB、PR分量信号形式。输入D-sub15针（VGA）计算机信号形式。
2、 按产品说明书中列出的显示格式检查其能否正常显示，并记录所出现的现象。
3、 用符合或不符合表示结果。
6.4.4　 亮度均匀性
a. 概述
本条亮度均匀性是测量拼接显示墙各显示单元之间的亮度差。
b. 测量方法
拼接显示墙输入全白场信号，每个显示单元的对比度和亮度控制器分别调整到标准工作状态的位置。
用亮度计测量每个显示单元中心的亮度值L01、L02、L03、L04 ……L0n。按下式计算拼接显示墙的亮度平均值。
计算公式如下：
……………………………………（1）
式中：
L0——拼接显示器的亮度平均值；
n——拼接显示墙的显示单元数。
按下列公式计算出亮度均匀性△L，并用百分数表示。
…………………………………………（2）
式中：
LX ——显示单元中最亮和最暗亮度之差的绝对值。
c. 测量结果
测量结果应符合表4中的序号1的要求。
6.4.5　 大屏幕无缝拼接显示墙亮度均匀性
6.4.5.1　 概述
本条测量亮度均匀性是测量无缝拼接显示墙各显示单元之间的亮度差，以及显示单元和边缘融合带之间的亮度差。
6.4.5.2　 用背投影方式实现大屏幕无缝拼接显示墙
a.拼接单元测量方法
无缝拼接显示墙输入全白场信号，每个显示单元的对比度和亮度控制器分别调整到标准工作状态的位置。
用亮度计测量每个显示单元九点的亮度值Li1、Li2、Li3、Li4、Li5、Li6、Li7、Li8、Li9。
计算公式如下：
…………………………（3）
无缝拼接显示墙的亮度平均值为每个无缝拼接显示墙显示单元的亮度平均值之和除以显示墙单元的数量。
计算公式如下：
…………………………………（4）
式中：
L0 ——无缝拼接显示墙的亮度平均值；
n——无缝拼接显示墙显示单元的数量。
无缝拼接显示墙亮度均匀性△L用下列公式计算，并用百分数表示。
………………………………………………（5）
式中：
LX ——显示墙显示单元中最亮或最暗的亮度值；
L0 ——无缝拼接显示墙的亮度平均值。
b.测量结果
测量结果：测量结果应符合表4中的序号2的要求。
c.边缘融合带测量方法
用亮度计测量边缘融合带三点（在边缘融合带中屏幕高度的中心点B1，在垂直方向与中心点相距四分之一屏幕高度的两个点B2和B3）的亮度值LB1、LB2、LB3。
无缝拼接显示墙边缘融合带的亮度均匀性△L用下式计算，并用百分数表示。
…………………………………………………（6）
式中：
LX ——边缘融合带中亮度的最大值或最小值；
L0 ——无缝拼接显示墙的亮度平均值。
d. 测量结果
测量结果应符合表4中的序号2的要求。
6.4.5.3　 用前投影方式实现大屏幕无缝拼接显示墙。
a.拼接单元测量方法：
无缝拼接显示墙输入全白场信号，每个显示单元的对比度和亮度控制器分别调整到标准工作状态的位置。
用亮度计测量每个显示单元九点的亮度值Li1、Li2、Li3、Li4、Li5、Li6、Li7、Li8、Li9。
计算公式如下：
…………………………（7）
无缝拼接显示墙的亮度平均值为每个无缝拼接显示墙显示单元的亮度平均值之和除以显示墙单元的数量。
计算公式如下：
…………………………………（8）
式中：
L0 ——无缝拼接显示墙的亮度平均值；
n——无缝拼接显示墙显示单元的数量。

无缝拼接显示墙的照度均匀性△L按下式计算。并用百分数表示。
…………………………………………………（9）
式中：
LX ——无缝拼接显示墙显示单元中最亮或最暗的照度值；
L0 ——无缝拼接显示墙的亮度平均值。
b.测量结果
测量结果应符合表4中的序号3的要求。
c.边缘融合带的照度均匀性
用照度计测量边缘融合带三点（在边缘融合带中屏幕高度的中心点B1，在垂直方向与中心点相距四分之一屏幕高度的两个点B2和B3）的亮度值LB1、LB2、LB3。
边缘融合带的照度均匀性△L按下式计算，并用百分数表示。
…………………………………………（10）
式中：
LX ——边缘融合带中的照度最大或最小的照度值。
L0 ——无缝拼接显示墙的亮度平均值。
d.测量结果
测量结果应符合表4中的序号3的要求。
6.4.6　 拼接显示墙白色色度误差
a. 概述
本条测量白色色度误差是测量拼接显示墙各显示单元之间的白色色度坐标的误差。
b. 测量方法
1、 接显示墙输入全白场信号，每个显示单元的对比度和亮度控制器分别调整到标准工作状态的位置。
2、 用色度计测量各显示单元中心点的色度坐标。（ui′、vi′）。
3、 用下式计算白色色度误差。
……………………………………………（11）
……………………………………………（12）
式中：
ui′和vi′——各显示单元屏幕中心的白色色度座标的测量值的平均值。
u0′和v0′——产品规范中给出的白色色度座标值。
……………………………………（13）
……………………………………（14）
6.4.7　 重合误差
a. 概述
本条是测量拼接显示墙中基色图像的重合误差。
b. 测量方法
1、 拼接显示墙输入测试用白格图形信号，各显示单元的对比度和亮度控制器分别调整到标准工作状态的位置上。
2、 测量屏幕上每个显示单元的中心区域及边缘区域中红光、绿光、蓝光三条光线的在水平方向上和在垂直方向上不重合的距离大小。（完全重合时成为白色的光线）。
3、 测量结果用百分数表示。
重合误差用水平（或垂直）方向的最大重合误差值除以屏幕的水平（或垂直）宽度，再乘100%。
……………………………（15）
6.4.8　 拼接显示墙图像拼接的误差
a. 概述
本条是检测拼接显示墙中显示单元与显示单元之间图像的拼接质量。
b. 测量方法
1、 各显示单元的对比度和亮度控制器调整到标准工作状态的位置。
2、 拼接显示墙输入方格+圆的测试信号，整个拼接显示墙显示一个方格+圆的信号图像。
3、 观看方格及圆的图像，在跨过两个显示单元的拼缝时是否有错位的现象，若有记下错位的像素数。
6.4.9　 拼接显示墙的声音部分
拼接显示墙的声音部分的性能要求暂按企业标准来规定。
6.5　 遥控发射器性能的测量
按GB/T 14960—1994的有关规定进行测量。
6.6　 电磁兼容特性限值的测量
拼接显示墙的干扰特性限值、抗扰度限值和谐波电流限值分别按GB 13837—1997，GB/T 9383—1999和GB 17625.1—1998的测量方法进行测量。
6.7　 安全性试验方法
按GB 8898—2001的规定进行。
6.8　 可靠性检验方法
按SJ/T 11325—2006的规定进行。
6.9　 环境性试验方法
按SJ/T 11326—2006的规定进行。
7　 检验规格
检验包括：鉴定检验、交收检验、例行检验，本规范只列出交收检验。
7.1　 检验项目
a. 外观与工艺装配。
b. 外观检验内容按5.1。
c. 外观检验方法按6.1。
7.2　 常温性能检验项目
7.2.1　 检验项目
a. 拼接墙亮度均匀性
b. 拼接墙白色色度不均匀性
c. 屏与屏之间图像的水平、垂直拼接误差
d. 拼接显示墙显示图像的重合误差
e. 工作噪声
f. 相邻屏幕的物理拼缝
g. 相邻屏幕的光学拼缝
h. 拼接墙显示图像的重现率误差
7.2.2　 检验方法
检验方法按6.2，6.3，6.4。
7.2.3　 不合格分类和判据
以质量特性不符合的严重程度分为安全不合格（用字符Z表示）、A类、B类和C类不合格。
7.2.4　 不合格判据
a. 外观和结构要求按附录A。
b. 常温性能和遥控接收性能按附录B。
c. 安全性要求不符合5.8的均判为不合格。
d. 电磁兼容特性限值按5.7中的有关规定。
e. 环境试验要求按5.10中的有关规定。
f. 可靠性试验要求按5.9中的有关规定。
7.2.5　 合格和不合格的判定
7.2.5.1　 外观结构
检验结果如果出现Z类不合格项目和A类不合格项目各一项，B类和C类不合格项目各三项即判为不合格。
7.2.5.2　 常温性能和遥控性能
检验结果若有A类不合格项目1项，B类不合格项目3项，即判为不合格。
7.2.5.3　 电磁兼容限值
检验结果超出规定值即判为不合格。
7.2.5.4　 环境试验
检验结果若A类不合格项目大于1，B类不合格项目大于3，C类不合格项目大于4，即判为不合格。
7.2.5.5　 检验结果处理
对于造成检验不合格的项目，要查明原因进行改进后再重新对该项目进行检验，合格后判为合格。
8　 标志、包装、运输和贮存
8.1　 标志
拼接显示墙应有生产厂的名称、商标、型号和产品编号。
拼接显示墙应有电源的性质、额定电压、电源频率、功耗以及警告用户防止触电等标记。
拼接显示墙上应有中国强制认证（CCC）的标志。
8.2　 包装
由于拼接显示墙是由M×N个显示单元组合而成，在用户终端才把显示单元组合成拼接显示墙，所以拼接显示墙本身无包装箱，此项无要求。显示单元的包装要求应符合SJ/T 10919—1996的规定。
8.3　 运输
该项目只适用于拼接显示单元。
8.4　 贮存
该项目只适用于拼接显示单元。

附　录　A
（规范性附录）
交收检验内容及不合格判据
A.1　 交收检验内容及不合格判据
表 A.1交收检验内容及不合格判据
序号
检验内容
不合格判别
A1
标记

A1.1
产品名称、型号、生产厂名称，其中之一缺或错
A
A1.2
商标名称、注册商标图案，其中之一缺或错
A
A1.3
所采用的技术标准号缺或错或难以辨认
A
A1.4
生产日期缺或错
B
A1.5
生产地址缺或错
A
A1.6
以上标志不清楚但还仍可辨认
C
A2
产品标志

A2.1
无中国强制认证（CCC）的标志和认证标志下产品对应的工厂编码或其中之一缺或错
A
A2.2
产品生产编号缺或错
A
A2.3
产品商标、型号、名称、生产厂名称，其中之一缺或错
A
A2.4
警告用户安全使用的标志缺或标志不醒目
A
A2.5
以上标志固定不牢或字迹不清楚但仍可辨认
C
A2.6
功能标记不规范
C
A3
附件

A3.1
合格证、产品说明书、遥控器，其中之一缺
A
A3.2
产品说明书缺页
A
A3.3
产品说明书规定的附件缺或错或失效
A
A3.3
附件多于产品说明书的规定
C
A3.4
附件外观有损伤或脏
C
A4
产品外观和结构

A4.1
拼接单元的箱体（机壳）有开裂或严重损伤
A
A4.2
A4.2.1
A4.2.2
拼接单元的箱体（机壳）有损伤如:划伤、脱漆、缩痕、毛刺等
明显
不明显

B
C
A4.3
A4.3.1
A4.3.2
拼接单元的屏幕
屏幕有明显划伤
屏幕有大于2mm²的缺陷点

A
B
A4.4
A4.4.1
A4.4.2
拼接单元屏幕有明显污垢
污垢不能用软布擦掉
污垢可以用软布擦掉

B
C
A4.5
A4.5.1
A4.5.2
拼接显示墙的拼缝
拼接显示墙拼缝大于表4的要求
拼接显示墙拼缝小于表4的要求，但不一致

A
B
A4.6
A4.6.1
A4.6.2
拼接显示墙的外观
拼接显示墙的平面度不符合表4的要求
拼接显示墙的拼接单元屏的颜色不一致

A
A
A4.7
拼接显示墙的安装松动或固定不牢
A
A4.8
A4.8.1
A4.8.2.
A4.8.3
A4.8.4
功能控制件
各按键任一功能失灵
各种接口端子、各种调节功能接触不良或失效
指示灯不亮
功能控制件有其他问题但不影响正常使用

A
B
B
C
A5
安全性

A5.1
可触及件带电部件（接触电流超过限定值）
Z
A5.2
A5.2.1
A5.2.2
电源线或电源插头绝缘破损
内部带电体裸露
仅绝缘层外表受损

Z
A
A5.3
绝缘要求
Ⅰ类设备：
接地电阻大于0.1Ω
绝缘电阻小于2MΩ
抗电强度1500Vr.m.s（或2120Vd.c.）1min内出现飞弧或击穿
Ⅱ类设备：
绝缘电阻小于2MΩ
抗电强度3000Vr.m.s（或4240Vd.c.）1min内出现飞弧或击穿

Z
Z
Z

Z
Z
A5.4
A5.4.1
A5.4.2
可触及的边缘棱角不光滑
会损伤人体
手感不适

Z
C
A6
拼接墙图像质量

A6.1
A6.1.1
A6.1.2
显示单元屏幕上显示的图像的亮度不均匀、色度不均匀、有色斑、色块等
现象严重，影响图像正常显示
轻微不良，不影响图像正常显示
A
B
A6.2
A6.2.1
A6.2.2
显示单元屏幕上显示的图像的白色色度不均匀、有色斑、色块等
现象严重，影响图像正常显示
轻微不良，不影响图像正常显示

A
B
A6.3
A6.3.1
A6.3.2
A6.3.3
图像
敲击显示单元的箱体时图像和色彩时有时无
彩色不稳定
重合误差明显影响正常观看

A
A
A
A6.4
显示单元间图像光学隔离度不好导致漏光
B
A6.5
拼接图像光学拼缝明显
A
A6.6
拼接图像垂直或水平方向上错位明显
A
A7
声音质量

A7.1

A7.2
有失真、蜂音、交流声、咔嚓声、机震等任一现象
——现象严重影响正常收听
——现象轻微
——现象轻微，不影响正常收听
声音质量有缺陷但不影响正常收听

A
B
C
C
A8
摇控性能

A8.1
遥控距离达不到要求
A
A8.2
任一功能失效
A
A9
接口

A9.1
必备接口缺一者
A
A10
功能

A10.1
必备功能缺一者
A
A11
显示格式

A11.1
显示格式不能向下兼容
A
A12
其它

A12.1
缺少产品说明书中标出的功能或与其标出的功能不符
A

附　录　B
（规范性附录）
常温性能检验及不合格判据
B.1　 常温性能检验及不合格判据
表 B.1常温性能检验及不合格判据
序号
检验内容
不合格判别
B1
基本性能

B1.1
B1.2
B1.3
B1.4
B1.5
B1.6
B1.7
B1.8
拼接墙亮度均匀性
拼接墙白色色度不均匀性
拼接显示墙显示图像的重显率误差
拼接显示墙显示图像的重合误差
屏间拼接物理缝隙
屏间拼接光学缝隙
拼接显示墙的对角线误差
其它
A
A
A
B
A
A
B
A
B2
工作噪声
A

附　录　C
（规范性附录）
产品说明书中技术要求
C.1　 显示单元型号、显示单元的屏幕尺寸、拼接显示墙的拼接数量
例：DLP背投影显示器 107 cm 2×9拼接
C.2　 灯的特性
应报告下面的特性：
灯的型号、灯的瓦特数、相关色温、预期寿命。安全方面任何处理要求或其它描述性的信息。
例：超高压汞灯 100W 8500K 8000小时，双灯设计 可更换维修。
C.3　 拼接显示墙工作噪声
例：40dB（A）
C.4　 显示单元的固有分辨力
例：1920×1080
C.5　 拼接显示墙的消耗功率
例：10kW
C.6　 拼接显示墙的质量
例：400kg
C.7　 拼接显示墙的尺寸
例：10m×1.5m×2.0m

_______________________________
