起重机械技术规范书.doc

检索号
37-F2792CB-J40

*********************************************************** 嘉峪关宏晟电热有限责任公司二期
2×300MW机组工程
**********************************************

起重机械技术规范书

1、概述
嘉峪关宏晟电热有限责任公司二期工程安装两台300MW引进型汽轮发电机组，和两台1025t/h燃煤锅炉，根据工艺系统及辅助车间设备配置要求，两台机组需设置有关起重设施。特编制本技术规范书。

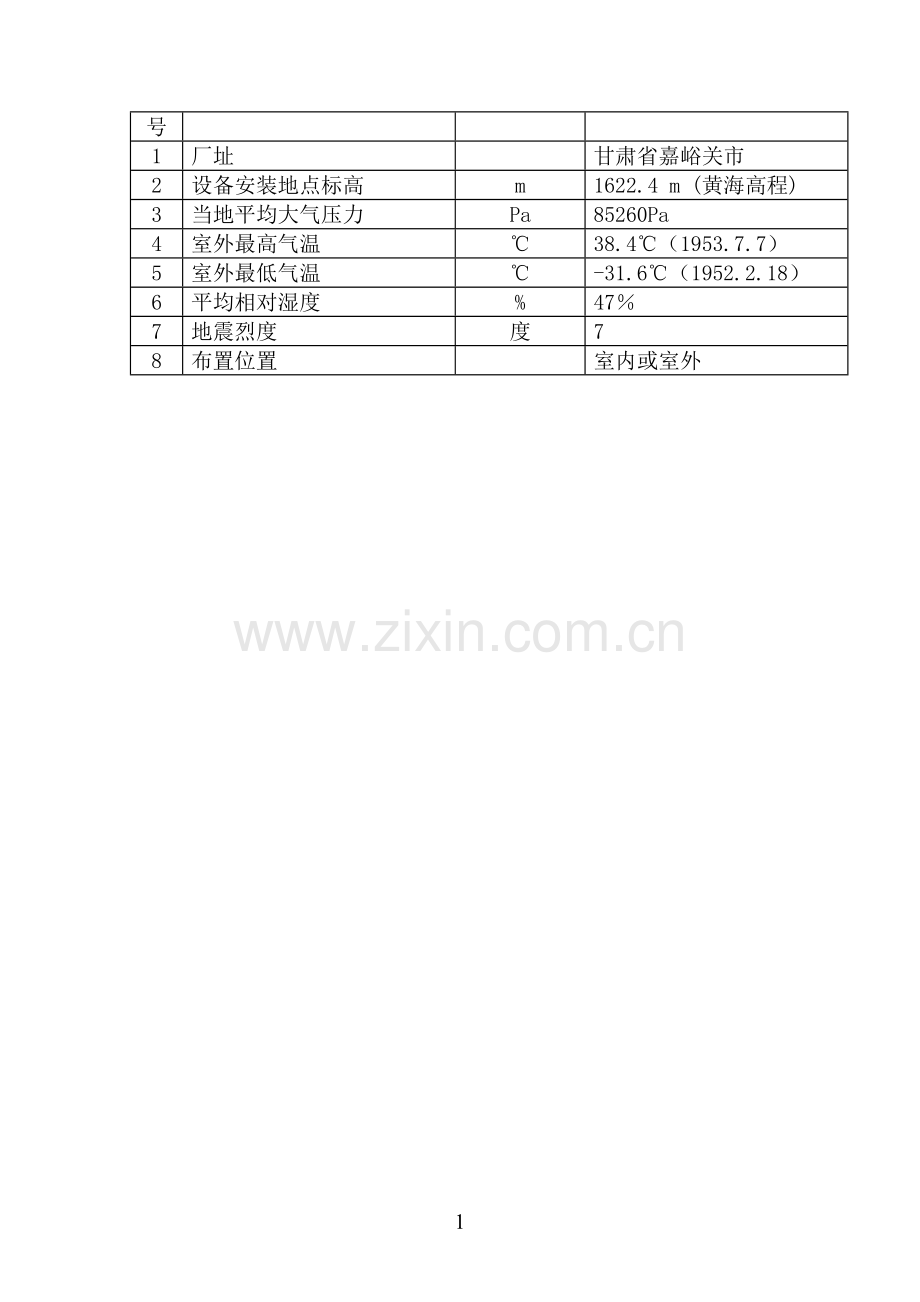

2、安装条件：
序号
名 称
单 位
数 值
1
厂址

甘肃省嘉峪关市
2
设备安装地点标高
m
1622.4 m (黄海高程)
3
当地平均大气压力
Pa
85260Pa
4
室外最高气温
℃
38.4℃（1953.7.7）
5
室外最低气温
℃
-31.6℃（1952.2.18）
6
平均相对湿度
%
47％
7
地震烈度
度
7
8
布置位置

室内或室外

2

3、起重机规格（空格由投标方填写）：
序号
名称
起
重量
起升高度
数量
工
字
钢
起升速度
运行速度
起升
电机
功率kW
运行电机
功率kW
电压
V
防护等级
型号
使用环境
用途
1
电动葫芦
2t
6m
2
I36a

380
IP40
CD12-6D
室内
汽泵前置泵检修
2
电动葫芦
3t
6m
2
I28a

380
IP40
CD13-6D
室内
开式循环水泵检修
3
电动葫芦
3t
6m
2
I20a

380
IP40
CD13-6D
室内
真空泵检修
4
电动葫芦
3t
6m
2
I22a

380
IP40
CD13-6D
室内
真空泵检修
5
电动葫芦
3t
32m
2
I45c

380
IP54
CD13-32D
室外
除氧器平台阀门检修
6
电动葫芦
10t
9m
2
I45a

380
IP40
CD110-9D
室内
7、8号低加抽芯子用
7
手拉葫芦及小车
10t
9m
2
I45a

HS10+SC10
室内
7、8号低加抽芯子用
8
手拉葫芦及小车
1t
6m
2
I40a

HS1+SC1
室内
闭式循环水泵检修
9
手拉葫芦及小车
3t
6m
4
I20a

HS3+SC3
室内
开式循环滤水器
10
手拉葫芦及小车
1t
9m
1
I25a

HS1+SC1
室内
#2机顶轴油泵检修
11
手拉葫芦及小车
1t
9m
1
I32a

HS1+SC1
室内
#1机顶轴油泵检修
12
手拉葫芦及小车
0.5t
6m
2
I36a

HS1/2+SC0.5
室内
凝结水输送泵检修
13
电动葫芦
3t
6m
2
I22a

380
IP40
CD13-6D
室内
柴油发电机检修
14
手拉葫芦
10
12m
3

HS10
室内
全厂公用
15
电动葫芦
3t
12m
2
I50a

380
IP40
CD13-12D
室内
送风机检修
16
电动葫芦
10t
12m
2
I63a

380
IP40
CD110-12D
室内
送风机电动机检修
17
电动葫芦
10t
12m
4
I36 c

380
IP40
CD110-12D
室内
一次风机及电动机检修
18
电动葫芦
20t
12m
2
I63 c

380
IP40
CDA20-12D
室内
引风机电动机检修
19
电动葫芦
10t
12m
2
I50a

380
IP40
CD110-12D
室内
引风机检修
20
电动葫芦
3t
6m
2
I36a

380
IP40
CD13-6D
室内
密封风机电动机检修
21
手拉葫芦及小车
1.5t
6m
4
I25a

HS1.5+SC1.5
室内
密封风机检修
22
电动葫芦
20t
9m
2
I63a

380
IP54
CDA20-9D
室内
磨煤机电动机检修
23
电动葫芦
2t
9m
12
I36a

380
IP54
CD12-9D
室内
磨煤机轴承检修
24
电动葫芦
3t
9m
8
I45a

380
IP54
CD13-9D
室内
磨煤机绞笼检修
25
电动葫芦
1t
71m
2
I25a

380
IP40
CD11-71D
室内
炉顶检修
26
电动卷扬机
5t

2

380
IP54

室内
全厂阀门及设备检修用
27
电动单梁悬挂起重机
3tX8.5m(跨度)X6m(高)
1
I25a

380
IP40

室内
空压机房
28
电动单梁悬挂起重机
3tX3m（跨度）X6m(高)
1

380
IP54

室内
燃油泵房（要求采用防爆电机）
29
电动葫芦
2t
6m
1
I25a

380
IP40
CD12-6D
室内
电气高压试验室

3.技术要求：
3.1工作级别：A5
3.2电源：三相交流、380V、50Hz
3.3大车导电形式采用：“H”型节能滑线（用户自备）
3.4 起重机的结构和机构部件的设计全部应考虑承受动静载荷以及由于碰击所引起的外力。
3.5起重机的小车运行机构的设计应允许在空载全速运行时，在断掉电源的情况下缓冲器碰撞。
3.6吊钩材料应允许采用优质碳素钢锻制，并经热处理。吊全速运行时，在断掉电源的情况下与缓冲器碰撞。
3.7 起吊绳应是具有挠性的钢丝绳，长度应满足在最大起吊高度时，吊绳在卷筒上还应留有不小于两圈的足够安全圈数
3.8 卷筒、锻造卷筒的毛胚件在加工前应进行应力消除，卷筒的直径和长度要满足当起吊在最低极限位置时能使钢丝绳在卷筒上留有不小于两圈的安全圈数和三圈固定圈。压板及螺栓紧固可靠。
3.9轴承（包括电机轴承）应具有不小于5000小时的工作寿命，可以是滚珠轴承或滚柱轴承。
3.10起重机在制动闸失灵时，吊件应在控制速度下降落，起升机构采用双液制动器，每个制动器的安全系数不低于1.25倍。
3.11起重机的操作余量：100%额定负荷下，只要需方适当调节起吊装置的制动闸，能正确操作。
3.12电气设备包括电动机及其控制设备，起动性能应与机械部分相匹配。
3.12电气设备包括必要的电动机操作器、制动闸控制器等以及某些便于必要的电磁开关、电阻器、保护电器、限位开关、电缆、照明检修的设施等。行车本题上装设供夜间工作使用的探照灯，功率不小于1KW。
3.13电动机（包括控制设备等）的电源为380V三相三线50Hz电压波动为85%-110%UH，电动机额定力矩应符合国家有关起重机电气设备配备标准。
3.14每个起吊装置内有一个自动复位式限位开关，保证控制起吊电机主电路起升限位，当吊钩达到移动上限时，起吊电机电路就被断开。
3.15行车限轨器装置、限位开关（大车）装置由需方提供。
3.16起重机所有钢材须经喷丸处理。
3.17起重机油漆标准厚度为2遍底漆，3遍面漆，漆膜厚度按国家有关标准执行。
4质量标准
4.1起重机的设计、制造应至少满足下列规程、规范：
JB1036-82 通用桥式起重机技术条件；
GB6067-85 起重机安全规程；
GB3811-83 起重机设计规范；
ZB800132-89 电动葫芦生产标准。
4.2减速器齿轮的精度等级应符合JB179-83《渐开线圆柱齿轮精度》的规定。
4.3行车电机电控设备应符合JB4315-86，JB1036-82。
4.4上述标准应按最新版次执行。
5检查监造与验收
5.1供方对起重机各部件设备的检查、验收均应按GB6067-85标准执行。
5.2为使需方及时了解起重机的制造质量，供方应为需方到厂监造提供方便。供方及时通知需方来厂检查。
5.3起重机的验收以供需方双方共同检查验收合格为准。
5.4供方所提供的产品质量和性能不能达到规定标准时，需方有权拒收，供方负责更换。
5.5供方派技术人员现场指挥安装、调试、验收。
6性能保证
6.1单梁在静载实验时，其下垂挠度应在标准范围内，其他机械性能按起重机机械标准验收。
6.2吊钩表面无明显缺陷，蜂窝及散裂纹。
6.3保证期内减速器不漏油。
6.4质保期为开始使用后一年，由于产品质量所引起的部件损坏，供方应无偿并按需方要求在限期内修复。
6.5设备要求性能可靠，运行安全，耐腐蚀，使用寿命>30年。
6.6外购件
所有外购件均应从有资格的厂家采购，所配套的厂家须经需方认可，且产品合格齐全。
7供货范围
7.1电动葫芦包括主机、电动跑车、电器控制箱。
7.2电动单梁悬挂式起重机包括：电动葫芦，大车主梁，端梁大、小车运行部分，电气部分。
8技术文件
8.1所提供的技术文件（包括图纸）均应注明“嘉峪关宏晟电热有限责任公司二期专用”与“正式资料”字样。
8.2在技术协议签定后7天内供方向山东电力工程咨询院提供3份资料，包括规范表、总图、外型尺寸、轮压、各电动机的型号、电压和功率、电气回路控制图、设备使用说明书等。
8.3施工、调试、性能试验和运行维护、检修所需的技术资料一式十二套，在设备交货前2个月提供给需方。
8.4随机提供以下材料，一式12份：
说明书；
随机部件图；
合格证；
供货清单。
9、附加说明
9.1本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范书和工业标准的优质产品。
9.2如供方未对本规范书提出书面异议，需方则可认为供方提供的产品完全满足本规范书的要求。
9.3本规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与供货合同正文具有同等效力。
