鹤壁市体育馆工程测量方案.doc

鹤壁市体育馆工程
工程测量
施工方案

2023-2-9

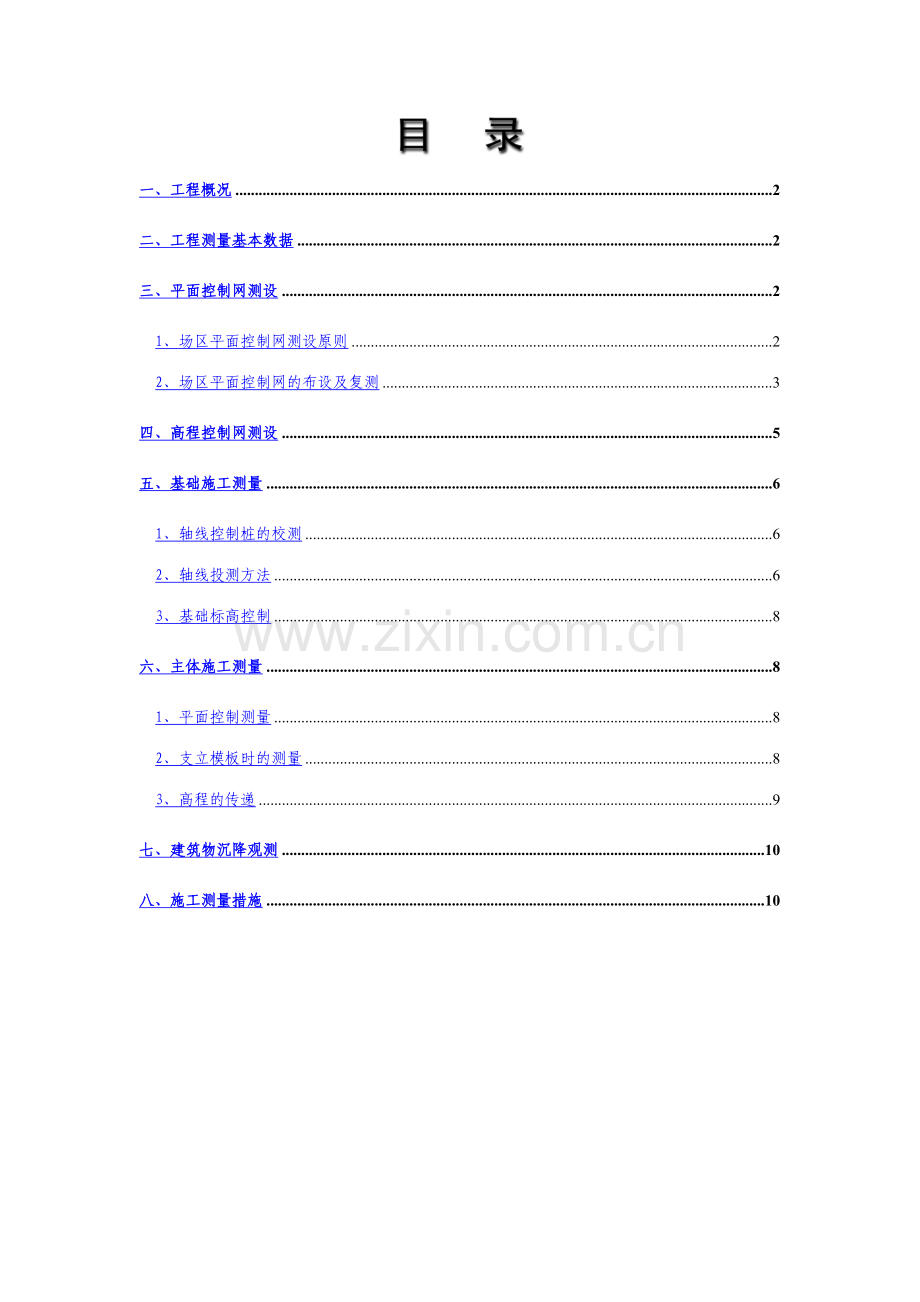

一、工程概况 2
二、工程测量基本数据 2
三、平面控制网测设 2
1、场区平面控制网测设原则 2
2、场区平面控制网的布设及复测 3
四、高程控制网测设 5
五、基础施工测量 6
1、轴线控制桩的校测 6
2、轴线投测方法 6
3、基础标高控制 8
六、主体施工测量 8
1、平面控制测量 8
2、支立模板时的测量 8
3、高程的传递 9
七、建筑物沉降观测 10
八、施工测量措施 10
一、工程概况
鹤壁市体育馆工程是鹤壁市标志性建筑，也是鹤壁市2023-2023年度重点建设工程。建设地点位于河南省鹤壁市淇滨新区体育中心，朝歌路与兴鹤大街向北200m路西。体育馆是体育中心主体建筑之一，位于体育中心红线范围内东南，建筑面积16666平方米。
二、工程测量基本数据
本体育馆共分三层。首层重要为赛时功能用房，涉及来宾区、运动员区、媒体区、竞赛组织场馆运营用房、设备用房等，层高5.1ｍ；二层为观众入口层，设有观众的集散及服务空间等，层高9ｍ；三层为来宾包厢、评论员室、控制室、健身房，层高9.0m，屋顶最高点高度为30.19ｍ；东西南侧檐口高度24.50ｍ，北侧女儿墙高度24.0ｍ.该工程主体结构呈圆形，柱子多分布在不同半径的同心园上，最内圆半径40ｍ，最外圆半径53ｍ,占地面积较大，场地平面位置用全站仪、电子经纬仪进行施测，建筑物标高用水准仪施测。
三、平面控制网测设
1、场区平面控制网测设原则
1)平面控制应按照分级布网,逐级控制，高精度控制低精度的原则进行测设；
2)选点应选在通视条件良好、安全、易保护的地方；
3)桩位用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；
2、场区平面控制网的布设及复测
建设单位提供6个高精度控制点作为首级控制点，坐标如下：
A:X=3953251.881Y=525668.850
B:X=3953309.831Y=525732.213
C:X=3953333.832Y=525566.083
D:X=3953327.431Y=525657.163
E:X=3953421.372Y=525687.687
F:X=3953386.232Y=525630.196
运用解三角形原理和建筑物内轴线关系可得建筑物内每点坐标，如下图：

根据总平面图运用OTS632全站仪(测角1”，测距1+1PPM)，从高级起算点在场区布测一条闭合或附合导线，然后采用极坐标法，定出建筑物纵横两条主轴线，经角度、距离校测符合点位限差规定后，作为主场区首级平面控制网（下图）。主场区南北两侧平面控制应与主场区首级平面控制同时进行，并进行互相校核。

（图1）
在施测过程中各级限差规定如下：

等级
测角中误差(″)
边长相对中误差
一级
±1
1/30000
二级
±5
1/20230
四、高程控制网测设
1)为保证建筑物竖向施工的精度规定，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点BM1=84.50,BM2=84.25，采用水准仪（精度0.3MM/KM往返测）对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为施工竖向精度控制点。
2)高程控制网的精度，不低于三等水准的精度。
3)在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。
4)场区内至少应有两个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回土边线应不小于15米。
5)水准测量应符合下列规定：
(1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：
MW=
式中MW----高差全中误差(mm)：
W------闭合差(mm)：
L------相应线路长度：
N-------附合或闭合路线环的个数。
（2）国家三等水准测量规定
五、基础施工测量
1、轴线控制桩的校测
在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移而影响到正常施工及工程施测的精度规定。
采用全站仪，根据首级控制进行校测。校测无误后，再根据轴线控制网对其承重的桩基础进行检测，符合桩基础施工规范规定后方可进行下步工作，否则应将检测结果报有关技术部门及监理单位。
2、轴线投测方法
一方面依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖边线，并用白石灰撒出。当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线，并打控制桩指导开挖。
待垫层、底板混凝土浇筑后，根据基坑边上的轴线控制桩，将T2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支模板的依据。模板支好后。施工放样技术规定如下表：
建筑物
结构特性
测距相对
中误差
测角中
误差(²)
测站测定高差中误差(mm)
起始与施工测定高程中误差
竖向传递轴线点中误差(mm)
钢混结构
1/20230
5
1
6mm
4
轴线控制点的投测，采用激光准直仪，先在底层基点处架设激光准直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光束。然后在楼板开口处用接受靶接受。通过无线对讲机调校可见光光斑直径，达成最佳状态时，告知观测人员逆时针旋转准直仪，这样在接受靶处就可见到一个同心圆（光环），取其圆心作为向上的投测点，并将接受靶固定。同样的办法投测下一个点，保证每一施工段至少2-3个点，作为角度及距离校核的依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。
在施工过程中，每当施工平面测量工作完毕后，进入竖向施工，在施工中，每当柱浇筑成形拆掉模板后，应在柱侧平面投测出相应的轴线，并在墙柱侧面抄测出建筑1米线或结构1米线。(1米线相对于每层楼板设计标高而定)，以供下道工序的使用。
当每一层平面或每段轴线测设完后，进行自检、自检合格后及时填写报验单，报送报验单必须写明层数、部位、报验内容并附一份报验内容的测量成果表，以便能及时验证各轴线的对的限度状况。基础验线时，允许偏差L<30m，允许偏差±5mm
3、基础标高控制
高程控制点的联测，在向基坑内引测标高时，一方面联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
为保证竖向控制的精度规定，对每层所需的标高基准点，必须对的测设，在同一平面层上所引测的高程点，不得少于三个。并作互相校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在塔吊或护坡桩的立面位置，根据基坑情况。设立在护坡桩侧面，所标部位，应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便施工中使用。
待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线。柝模后，抄测结构1米线，在此基础上，用钢尺作为向上传递标高的工具。
六、主体施工测量
1、平面控制测量
对于局部层的建筑物±0.00以上的轴线传递，采用经纬仪方向交会法(外控法)。
2、支立模板时的测量
1)中心线及标高的测设
拆模后，根据轴线控制点将中心线测设在靠近柱底的基础面上，并在露出的钢筋上测设标高点，供支立柱子模板时定位及定标高使用。
2)柱子垂直度检测
柱身模板支好后，先在柱子模板上端标出柱中心点，与柱下端的中心点相连并弹出墨线。将两台经纬仪架设在两条互相垂直的轴线上，对柱子的垂直度进行检查校正或用垂球法。
3)柱顶及平台模板抄平
柱子模板校正好后，选择不同行列的2-3根柱子，从柱子下面已测设好的1米线标高点，用钢尺沿柱身向上量距，引测2-3个相同的标高点于柱子上端模板上。在平台上置水准仪，以引测上来的任一标高点作为后视，施测各柱顶模板标高，并闭合于另一点作为校核。
3、高程的传递
在第一层的柱子和平台浇筑好后，从柱子下面的已有标高点（通常是1米线）向上用钢尺沿柱身量距。
标高的竖向传递，应用钢尺从首层起始高程点竖直量取。
建筑物应由三处（选择三个内控点）分别向上传递，标高的允许误差见下表：
高度(m)
允许误差(mm)
每层
±3
H≤30m
±5
施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安顿在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为±3mm。
七、建筑物沉降观测
测量基准点的拟定，距离建筑物东、西、南、北四侧各埋设4个水准基点A、B、C、D组成水准网，进行互相校核。为检查此水准网的稳定性，要定期进行检测，以保证沉降观测成果的对的无误。
水准基点A、B、C、D设定后，要测出其绝对高程，根据业主测设的附近永久水准点进行联测，按Ⅲ等水准测量方法及规定进行环形闭合观测，其闭合差不得超过0.5n。
在建筑物外侧的框架柱或钢筋混凝土墙壁上埋设沉降观测点，每隔三根柱基埋设一根。
在主体施工到竣工这一时间内，应定期进行观测，每15天观测一次。
每次沉降观测结束后，及时检查记录，计算对的，精度合格进行误差分派，最后将本次所测各个观测点的高程与上次各点高程核对无误后，填写沉降观测记录汇总表，作为工程验收技术资料。
八、施工测量措施
1、建立由1名测量工程师和2名测量员组成的专业测量组，专人观测和整理成果资料。
2、要固定专用仪器和工具设备。测量组配备两把100钢卷尺，每个测量员配备两把5m钢卷尺，使用前经技术监督部门检查，钢尺使用过程中应经常进行保养维护，不得损坏和丢失，保证整个工程从始至终都使用同一把钢尺，以避免因测量工具更换出现误差。
3、按照规定日期、方法及专门检测单位进行校正仪器。
4、建立复核制度，每次施测完，需经单位工程技术人员复核。
中建七局鹤壁市体育馆工程项目经理部
二〇〇九年二月二十四日
