青岛市2021届高三春季高考第一次模拟考试电工电子类专业试题word版含答案.docx

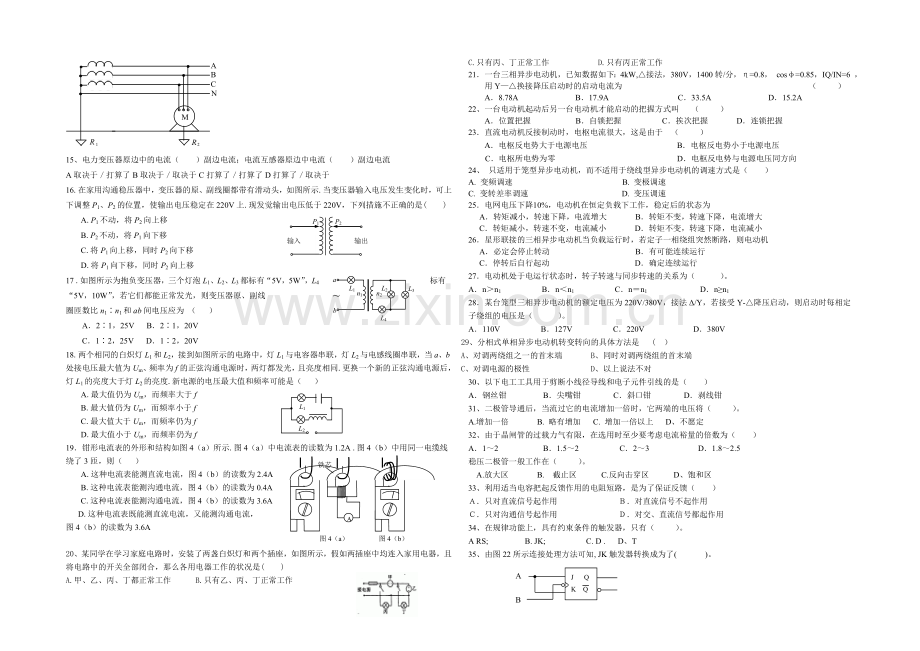

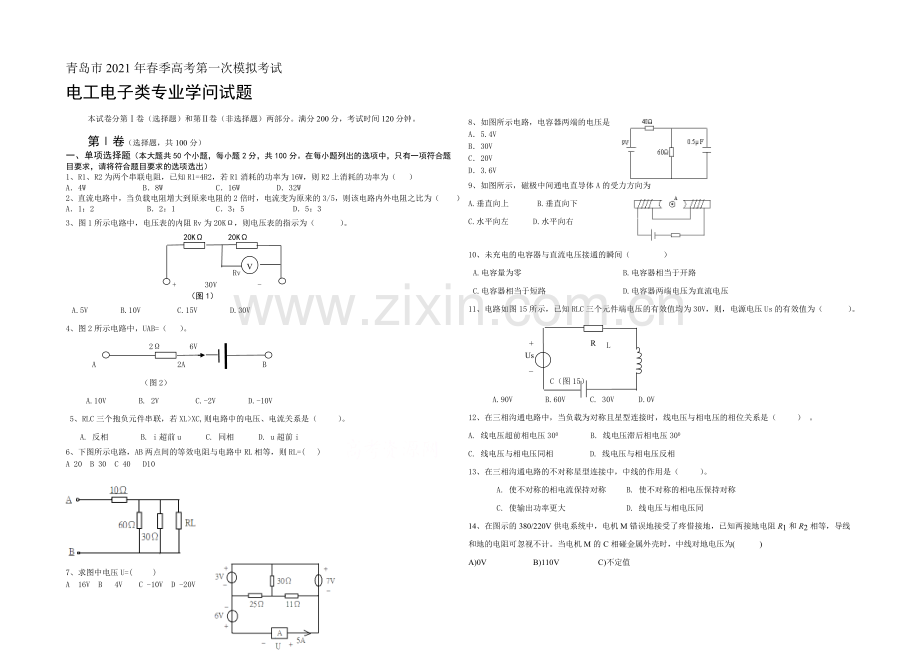

青岛市2021年春季高考第一次模拟考试电工电子类专业学问试题本试卷分第卷（选择题）和第卷（非选择题）两部分。满分200分，考试时间120分钟。第卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1、R1、R2为两个串联电阻，已知R1=4R2，若R1消耗的功率为16W，则R2上消耗的功率为（ ）A4W B8W C16W D32W2、直流电路中，当负载电阻增大到原来电阻的2倍时，电流变为原来的3/5，则该电路内外电阻之比为（ ）A1：2 B2：1 C3：5 D5：33、图1所示电路中，电压表的内阻Rv为20K，则电压表的指示为（ ）。 20K 20KV Rv+ 30V - （图1）A.5V B.10V C.15V D.30V 4、图2所示电路中，UAB=（ ）。 2 6V A 2A B （图2） A.10V B. 2V C.-2V D.-10V 5、RLC三个抱负元件串联，若XLXC,则电路中的电压、电流关系是（ ）。 A. 反相 B. i超前u C. 同相 D. u超前i6、下图所示电路，AB两点间的等效电阻与电路中RL相等，则RL=( )A 20 B 30 C 40 D107、求图中电压U=( ) A 16V B 4V C -10V D -20V8、如图所示电路，电容器两端的电压是A5.4V B30V C20V D3.6V 9、如图所示，磁极中间通电直导体A的受力方向为A.垂直向上 B.垂直向下 C.水平向左 D.水平向右10、未充电的电容器与直流电压接通的瞬间（）A.电容量为零 B.电容器相当于开路 C.电容器相当于短路 D.电容器两端电压为直流电压 +Us _R11、电路如图15所示，已知RLC三个元件端电压的有效值均为30V，则，电源电压Us的有效值为（ ）。 LC（图15） A.90V B.60V C. 30V D.0V12、在三相沟通电路中，当负载为对称且星型连接时，线电压与相电压的相位关系是（ ） 。A. 线电压超前相电压300 B. 线电压滞后相电压300 C. 线电压与相电压同相 D. 线电压与相电压反相13、在三相沟通电路的不对称星型连接中，中线的作用是（ ）。 A. 使不对称的相电流保持对称 B. 使不对称的相电压保持对称 C. 使输出功率更大 D. 线电压与相电压同14、在图示的380/220V供电系统中，电机M错误地接受了疼惜接地，已知两接地电阻R1和R2相等，导线和地的电阻可忽视不计。当电机M的C相碰金属外壳时，中线对地电压为( )A)0V B)110V C)不定值15、电力变压器原边中的电流（ ）副边电流；电流互感器原边中电流（ ）副边电流A取决于打算了B取决于取决于C打算了打算了D打算了取决于输入输出P1P216.在家用沟通稳压器中，变压器的原、副线圈都带有滑动头，如图所示.当变压器输入电压发生变化时，可上下调整P1、P2的位置，使输出电压稳定在220V上.现发觉输出电压低于220V，下列措施不正确的是( )A.P1不动，将P2向上移B.P2不动，将P1向下移C.将P1向上移，同时P2向下移n1 n2L1L2L3L4abD.将P1向下移，同时P2向上移17 .如图所示为抱负变压器，三个灯泡L1、L2、L3都标有“5V，5W”，L4标有“5V，10W”，若它们都能正常发光，则变压器原、副线圈匝数比n1n1和ab间电压应为 （ ）A21，25V B21，20V C12，25V D12，20VL1L218.两个相同的白炽灯L1和L2，接到如图所示的电路中，灯L1与电容器串联，灯L2与电感线圈串联，当a、b处接电压最大值为Um、频率为f的正弦沟通电源时，两灯都发光，且亮度相同.更换一个新的正弦沟通电源后，灯L1的亮度大于灯L2的亮度.新电源的电压最大值和频率可能是（ ）A.最大值仍为Um，而频率大于fB.最大值仍为Um，而频率小于fC.最大值大于Um，而频率仍为fD.最大值小于Um，而频率仍为f图4（a）A铁芯图4（b）19钳形电流表的外形和结构如图4（a）所示.图4（a）中电流表的读数为1.2A .图4（b）中用同一电缆线绕了3匝，则（ ）A.这种电流表能测直流电流，图4（b）的读数为2.4AB.这种电流表能测沟通电流，图4（b）的读数为0.4AC.这种电流表能测沟通电流，图4（b）的读数为3.6AD.这种电流表既能测直流电流，又能测沟通电流，图4（b）的读数为3.6A20、某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，假如两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的状况是( )A.甲、乙、丙、丁都正常工作B.只有乙、丙、丁正常工作C.只有丙、丁正常工作D.只有丙正常工作21一台三相异步电动机，已知数据如下：4kW,接法，380V，1400转/分，=0.8， cos=0.85，IQ/IN=6 ，用Y换接降压启动时的启动电流为 （ ） A8.78A B17.9A C33.5A D15.2A22、一台电动机起动后另一台电动机才能启动的把握方式叫 （ ） A位置把握 B自锁把握 C挨次把握 D连锁把握23直流电动机反接制动时，电枢电流很大，这是由于 （ ） A电枢反电势大于电源电压 B电枢反电势小于电源电压C电枢所电势为零 D电枢反电势与电源电压同方向24、 只适用于笼型异步电动机，而不适用于绕线型异步电动机的调速方式是（ ）A. 变频调速 B. 变极调速 C. 变转差率调速 D. 变压调速25电网电压下降10%，电动机在恒定负载下工作，稳定后的状态为A转矩减小，转速下降，电流增大 B转矩不变，转速下降，电流增大C转矩减小，转速不变，电流减小 D转矩不变，转速下降，电流减小26星形联接的三相异步电动机当负载运行时，若定子一相绕组突然断路，则电动机A必定会停止转动 B有可能连续运行 C停转后自行起动 D确定连续运行27电动机处于电运行状态时，转子转速与同步转速的关系为（ ）。Ann1 Bnn1 Cnn1 Dnn128某台笼型三相异步电动机的额定电压为220V/380V，接法/Y，若接受Y-降压启动，则启动时每相定子绕组的电压是（ ）。A110V B127V C220V D380V29、分相式单相异步电动机转变转向的具体方法是 ( ）A、对调两绕组之一的首末端 B、同时对调两绕组的首末端 C、对调电源的极性 D、以上说法不对30、以下电工工具用于剪断小线径导线和电子元件引线的是（ ）A钢丝钳 B尖嘴钳 C斜口钳 D剥线钳31、二极管导通后，当流过它的电流增加一倍时，它两端的电压将（ ）。A.增加一倍 B. 略有增加 C. 增加一倍以上 D、不愿定32、由于晶闸管的过载力气有限，在选用时至少要考虑电流裕量的倍数为（ ）A12 B1.52 C23 D1.82.5稳压二极管一般工作在（ ）。 A.放大区 B. 截止区 C.反向击穿区 D、饱和区33、利用适当电容把起反馈作用的电阻短路，是为了保证反馈（ ）只对直流信号起作用 对直流信号不起作用只对沟通信号起作用 对交、直流信号都起作用34、在规律功能上，具有约束条件的触发器，只有（ ）。 A RS; B. JK; C. D . D、T35、由图22所示连接处理方法可知, JK触发器转换成为了( )。J QK QAB( 图22 )A. D触发器. B. T触发器. C. T触发器. D、RS触发器36、将二进制数转换为8421BCD码为（ ）A B00011000 C18 D1010001037、实现“只有当输入全为1时，输出才为1”的门电路是（ ）A 与门 B 或门 C 与非门 D 或非门 38、没有输入信号而有输出信号的放大电路是（ ）A振荡器B稳压器 C射极输出器 D负反馈放大电路39、74LS147优先编码器，当输出为0110时，对应的十进制数是（ ）A 4 B 6 C 8 D 940、用万用表测量小功率晶闸管的极性时，某两个电极间的正反向电阻相差不大，说明这两个电极是（ ）A阳极和门极 B阴极和门极 C阳极和阴极 D无法确定41、能直接驱动负载动作的继电器是（ ）A输入继电器 B 输出继电器 C 寄存器 D 编程器42 以下FX系列PLC的基本指令中，不必配对使用的是（ ）A.SET、RST B.STL、RET C.MC、MCR D.MPS、MPP43对指令：CMP D0 K10 M10，若D10=15，下列说法正确的是（ ）A M10通电 B M11通电 C M12通电 D M13通电44、三菱PLC中，16位的内部计数器，计数数值最大可设定为： 。A 32768 B 32767 C 10000 D 10000045 /STL步进是顺控图中的S0S9的功能是什么？ A 初始化 B 回原点 C 基本动作 D 无特殊应用46、步进电机在超过其额定转速时，扭矩会（ ）A 增大 B 减小 C 不变 D 不确定47 、步进电机方向把握靠什么信号（ ）A 开关量信号 B模拟量信号C继电器换向D接触器换向48、PLC的输出方式为晶体管型时，它适用于哪种负载A感性 B沟通 C 直流 D 交直流49、FX系列PLC中,32位的数值传送指令（ ）A、DMOV B MOV C MEAN D RS50、为了消退沟通伺服电动机单相“自转”现象，通常实行的措施是（ ）A增大转子电阻B增大定子阻抗C提高把握电压D 提高电源频率第卷（非选择题，共100分）二、技能题(第四题10分，其余每题5分，共55分)1、如图所示，（a）图为色环电阻。（1）请依据色环读出电阻的数值（不考虑误差）（2）假如用万用表欧姆档（R1、R10、R100、R1k、R10k）测量该电阻，请选择合适的倍率；依据（b）图所示的万用表指针及所选的量程，读出被测电阻的实际数值 2、如图所示，当可变电阻的触点M向右移动时，求： （1）标出线圈L1、L2的感应电动势的正极（用+标出）（2）标出线圈L2上的感应电流的方向（3）指出线圈GHJK的转动方向（GH向里还是向外）3、请将双联开关把握的电子镇流器的荧光灯连接完整4、几个同学在做测定小灯泡额定功率的试验时，电源电压为4.5V，小灯泡的额定电压为3.8V，阻值约为12。如图所示是小勇同学连接的实物电路。 （1）依据题目要求，把图中的电路补充完整。（2）在正确连接电路时，滑动变阻器的滑片应移至_端。试验时，要使小灯泡正常发光，应调整滑动变阻器使电压表的示数为_V，若此时电流表的示数如图所示，电流为_A，那么小灯泡的额定功率是_W。（3）小明同学在检查电路连接正确后，闭合开关，发觉小灯泡不亮，电压表有示数且为4.5V，电流表示数为0，则产生这个故障的缘由可能是_.5、如图所示，用直流法判别三相异步电动机的首尾端，若闭合开关的瞬间，电流计的偏转方向如图所示，请指出直流电源的极性；若将电流计的正接线柱接W2端，负接线柱接W1端，再次闭合开关的瞬间，电流计的指针将如何偏转？6、如图所示为某临时技能鉴定场所现有的220v单相电源、220/36v及380/36v的单相变压器，而现场需要380v的电源，请你利用这些电器用导线将它们连接起来实现电源的要求 7、如图所示计数器电路接受何法构成计数器？该计数器为几进制计数器？BCD码显示器最大显示数字为多少？8、由JK触发器构成的时序规律电路如图，请依据输入波形画出Q端波形（Q初态为0）。9、如图所示一门铃，要求按一次按钮，门铃响2S ，停3S。反复5次后停止。把功能图补画完整。 10、如图所示的FR-A540变频器接线图,现通过按钮把握实现变频器的4速调速,(1)请将接线图补画完整(2)此时要调整RH和RL对应的端子的设定频率,分别调整哪两个参数?三、计算题（每题5分，共20分）1、求下图S断开与闭合时A点的电位。 A2、如下图所示电路，试求戴维南等效电路。3、 三相变压器U1N/U2N=10kv/0.4kv，SN=100kvA，N1=1125匝，Y，d接法，满载时U2=380v，=0.99，cos=0.88，试求（1） 变压比K ，二次侧匝数N2 （2）输入功率P1、输出功率P24、若该三相异步电动机的额定数据为PN=5.5kw，UN=380V，IN=15.4A，50Hz，功率因数cosN=0.85. 转速nN=1440r/min，过载系数为=2.2。试求：电动机的输入功率P1，损耗的功率P，电动机的效率 电动机的最大转矩TM转差率SN四、综合题（25分）1(10分)如图为两台电动机的把握原理图，KM1把握M1电机，KM2把握M2电机。（1）说明这个电路对电动机的把握功能和疼惜功能（2）请你把实线图补画完整。二、（15分）某同学对分压偏置放大电路焊接组装中，某同学首先用万用表对元件进行检测，然后进行组装调试，试完成下列问题。（1）在检测NPN型正常工作的晶体管9013的管脚时，已知晶体管的基极管脚b，请依据如图所示的测量现象，推断管脚1、2的名称。（2）该同学的实物焊接装配图如图所示，其中印刷版上的A-K为断口测试点。请找出装配图中元器件安装错误的和不规范的地方；找出连接错误的断口测试点，并说明对放大电路的影响。（3）已知Rp=200K，滑动头在中间位置，R1= R2=10K，R3=4K，=50，R4=2K，rbe=1K，电源Vcc=12v，求静态工作点 沟通参数Ri、Ro、AU（4）电路正常工作后， ，试求：输出电压uo；若断口点K断路，请说明输出电压幅值的变化。青岛市2021年春季高考第一次模拟考试电工电子类专业学问试题答案及评分标准一、 单项选择题(每小题2分，共100分)12345678910ABBCDACABC11121314151617181920CABBACAACD21222324252627282930BCDBBBBBAC31323334353637383940BDAACBBABB41424344454647484950AACBABACAA二技能题（本大题共9个小题，每小题5分，共45分）1、（1）13100或1.31104或13.1k（2）1k 1.301.331042、 （3） 向外3、4、图略。右 3.8 0.28A 1W 小灯泡断路5、下“+”，上“-”； 电流表反偏6、7、置数法 9 9 8、略9、10、 (1)(2)Pr.4 Pr.6三计算题（本大题共5个小题，每小题5分，共25分）1、-6V -3V2、Uab=4.8V Rab=23、解：（1）变压比K 二次绕组匝数 N2=N1/K=78匝 （2）变压器的二次额定电流 输出功率为 83600W 输入功率为 P1=P2/=84444W4、（1） P1=8.6KW P=3.1KW =0.64 （2） TN=36.48N/m TM=80.25N/m （3） SN=0.04四、综合应用题（本大题2个小题，每个小题15分，共30分）1、挨次启动，同时停止。短路、过载、欠失压。图略2、（1）1脚为 集电极 2脚为 放射极 （2）不规范 色环电阻安装反向不规范元件安装错误 电解电容器C1极性接反错误的断口测试点B影响 三极管进入饱和状态，或静态工作点不行调（3）、 IBQ=20uA ICQ=0.5mA UCEQ=9V Ri=0.9K RO=4K AU=-200 （4） 减小
