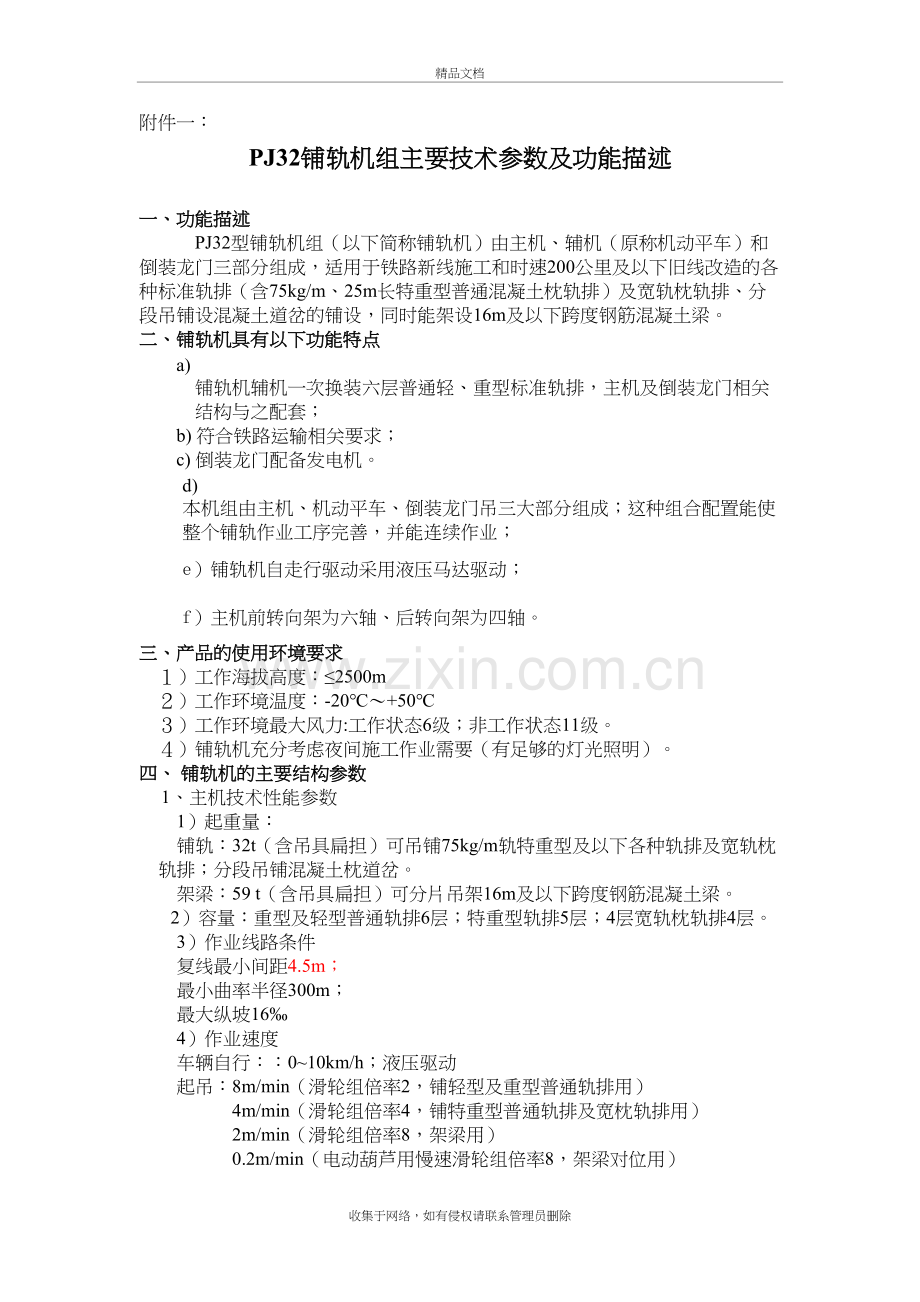

附件一：
PJ32铺轨机组主要技术参数及功能描述

一、功能描述
PJ32型铺轨机组（以下简称铺轨机）由主机、辅机（原称机动平车）和倒装龙门三部分组成，适用于铁路新线施工和时速200公里及以下旧线改造的各种标准轨排（含75kg/m、25m长特重型普通混凝土枕轨排）及宽轨枕轨排、分段吊铺设混凝土道岔的铺设，同时能架设16m及以下跨度钢筋混凝土梁。
二、铺轨机具有以下功能特点
a) 铺轨机辅机一次换装六层普通轻、重型标准轨排，主机及倒装龙门相关结构与之配套；
b) 符合铁路运输相关要求；
c) 倒装龙门配备发电机。
d)　本机组由主机、机动平车、倒装龙门吊三大部分组成；这种组合配置能使整个铺轨作业工序完善，并能连续作业；
e）铺轨机自走行驱动采用液压马达驱动；
f）主机前转向架为六轴、后转向架为四轴。
三、产品的使用环境要求
１）工作海拔高度：≤2500m
２）工作环境温度：-20℃～+50℃
　３）工作环境最大风力:工作状态6级；非工作状态11级。
　４）铺轨机充分考虑夜间施工作业需要（有足够的灯光照明）。
四、 铺轨机的主要结构参数
1、主机技术性能参数
1）起重量：
铺轨：32t（含吊具扁担）可吊铺75kg/m轨特重型及以下各种轨排及宽轨枕轨排；分段吊铺混凝土枕道岔。
架梁：59 t（含吊具扁担）可分片吊架16m及以下跨度钢筋混凝土梁。
2）容量：重型及轻型普通轨排6层；特重型轨排5层；4层宽轨枕轨排4层。
3）作业线路条件
复线最小间距4.5m；
最小曲率半径300m；
最大纵坡16‰
4）作业速度
车辆自行：：0~10km/h；液压驱动
起吊：8m/min（滑轮组倍率2，铺轻型及重型普通轨排用）
4m/min（滑轮组倍率4，铺特重型普通轨排及宽枕轨排用）
2m/min（滑轮组倍率8，架梁用）
0.2m/min（电动葫芦用慢速滑轮组倍率8，架梁对位用）
轨排拖拉：0~20m/min；
吊重小车走行：0~60m/min；
商业运营速度：80km/h。
5）机臂前端摆头量：左右各500mm。
6）整机功率：150kw。
7）主机单线铺架作业状态（长×宽×高） 45569×4100×6303 mm
主机复线铺架作业状态（长×宽×高） 45569×3800×6303 mm
主机长途运输状态（长×宽×高） 45569×3650×4473 mm
2、辅机性能参数
作业载重量：110t；
整机功率：150kw
自行速度：0~20km/h；液压马达驱动
辅机单线铺架作业状态（长×宽×高）47860×4100×3383 mm
辅机复线铺架作业状态（长×宽×高）27860×3800×3383 mm
辅机长途运输状态（长×宽×高） 27860×3200×3383 mm
3、倒装龙门架
数量：2台
每台额定起重量：66 t
升降速度：
满负荷起升：0.62
满负荷下降：1.22
梁横移范围（mm）：300
发动机功率（KW）：30
液压系统额定压力（Mpa）：20
倒装龙门架作业状态（长×宽×高） 5410×3200×5955 mm
倒装龙门架长途运输状态（长×宽×高）5410×3200×3590 mm
五、运输
1、整机长途挂运速度：80Km/h
2、整机挂运时轴重：≤25t
3、允许通过最小曲线半径：180m
4、整机挂运超限等级：超级超限
六、主要外购件
序号
名称
型号
数量
生产厂家
备注
1
电动葫芦
MD5-18A
4
南京起重机厂
配排绳机构
2
柴油发电机组
150KW
F12L413F风冷柴油机
2
河北华柴

3
柴油发电机组
30KW
F4L912风冷柴油机
2
河北华柴

4
上拖拉减速机
GKA107-Y15-4P-57.17-M1-B-270。
1
常州国茂
配电机，电机带制动器
5
下拖拉减速机
GR167-Y15-4P122.62-M1-270。
1
常州国茂
6
油缸
HSGK01-140/80 AE-EG
4
四川长江

7
油缸
HSGK01-140/70AE-EG
1
四川长江

8
油缸
HSGK01-140/60AE-EG
4
四川长江

9
油缸
Y-HG1-E50/36X160LF1-L1Q
12
四川长江

10
油缸
Y-HG1-E40/28X250LZ1-L1Q
12
四川长江

11
封车油缸
ZCQ16-02-06-01-000
4
四川长江
订做
12
倒装龙门横移油缸
ZCQ16-03-06-01-000
2
四川长江
订做
13
减速机
ZHM3-800
4
株洲冶金机械厂

14
减速机
ZHM3-1450
3
株洲冶金机械厂

15
空气压缩机
ZV0.6/7
4

PJ32铺轨机液压件采购表
序号
物料名称
规格型号
单位
数量
备注
1
油泵电机组
25MCY-Y160M-4
组
2
11KW
2
变量柱塞泵
A7V250EL5-1RPF00
台
2
贵州力源
3
电机
Y280M-4
台
2
90KW
4
齿轮泵
CB-FC10-1-85-L
台
2
榆次液压
5
电机
Y112M-4
台
2
4KW
6
联轴器
GCLD3YA75×140/YA50×85
件
2

7
NL型齿式尼龙弹性联轴器
NL3=YA28×60/YA20×39.5
件
2

8
马达
A2FE125/6.1WVA4
台
4
上海电气
9
马达
A2FE160/6.1WVA4
台
3
上海电气
10
直动式溢流阀
DBDH6P10B/200/2
件
2
力士乐华德
11
电磁溢流阀
DBW30B2-5X/315/6AG24
件
2
力士乐华德
12
节流阀
MG6G1.2B2
件
4
力士乐华德
13
平衡阀
PHY-G15L
件
6

14
单向阀
S10A12B
件
2
力士乐华德
15
单向阀
S30A12B
件
2
力士乐华德
16
单向阀
S30A32B
件
2
力士乐华德
17
分流集流阀
FJL-L10H-S
件
10

18
电磁换向阀
WE6E61/AG24
件
7
力士乐华德
19
电液换向阀
4WEH25J60BAG24T
件
5
力士乐华德
20
直动减压阀
ZDR6DP1-30B/210YM
件
1
力士乐华德
21
多路换向阀
ZL15G-OT.OT
件
2
长江液压
22
多路换向阀
ZS1-L10E-OT
件
2
长江液压
23
高压球阀
YJZQ-J15W
件
6

24
低压球阀
Q11F-25
件
2

25
冷却器
FL-16
件
2

26
电加热器
GYY2-220/2
件
8

27
回油过滤器
RFA800×20F-Y
件
2
黎明液压
28
回油过滤器
RFB-160×20-Y
件
2
黎明液压
29
空气滤油器
EF5-65
件
2
黎明液压
30
空气过滤器
EF7-100
件
2
黎明液压
31
管路过滤器
GU-H25×10P
件
2
黎明液压
32
吸油滤油器
WU160×100L
件
2
黎明液压
33
吸油滤油器
TF-1300×80F-Y
件
2
黎明液压
34
吸油滤油器
TF-63×80L-Y
件
2
黎明液压
35
压力表
YN-60（0-40MPa）
件
4

36
压力表
YN-60（0-10MPa）
件
2

37
压力表开关
KF-L8/14E
件
6

38
液位计
YWZ-250T
件
2
黎明液压
39
液位计
YWZ-200T
件
2
黎明液压

6、其他：
1）、 发动机：道依茨风冷
2）、电气系统要求采用知名品牌
3）、制动部分按客户要求采用排气量为1m3/min的空压机。制动管为不锈钢材质
4）、喷漆情况：车辆部分颜色按有关标准喷涂，作业部分颜色按相关要求。
5）、分轨装置是采用液压油缸顶轨，油缸分轨。
6）、封车装置采用液压驱动。
