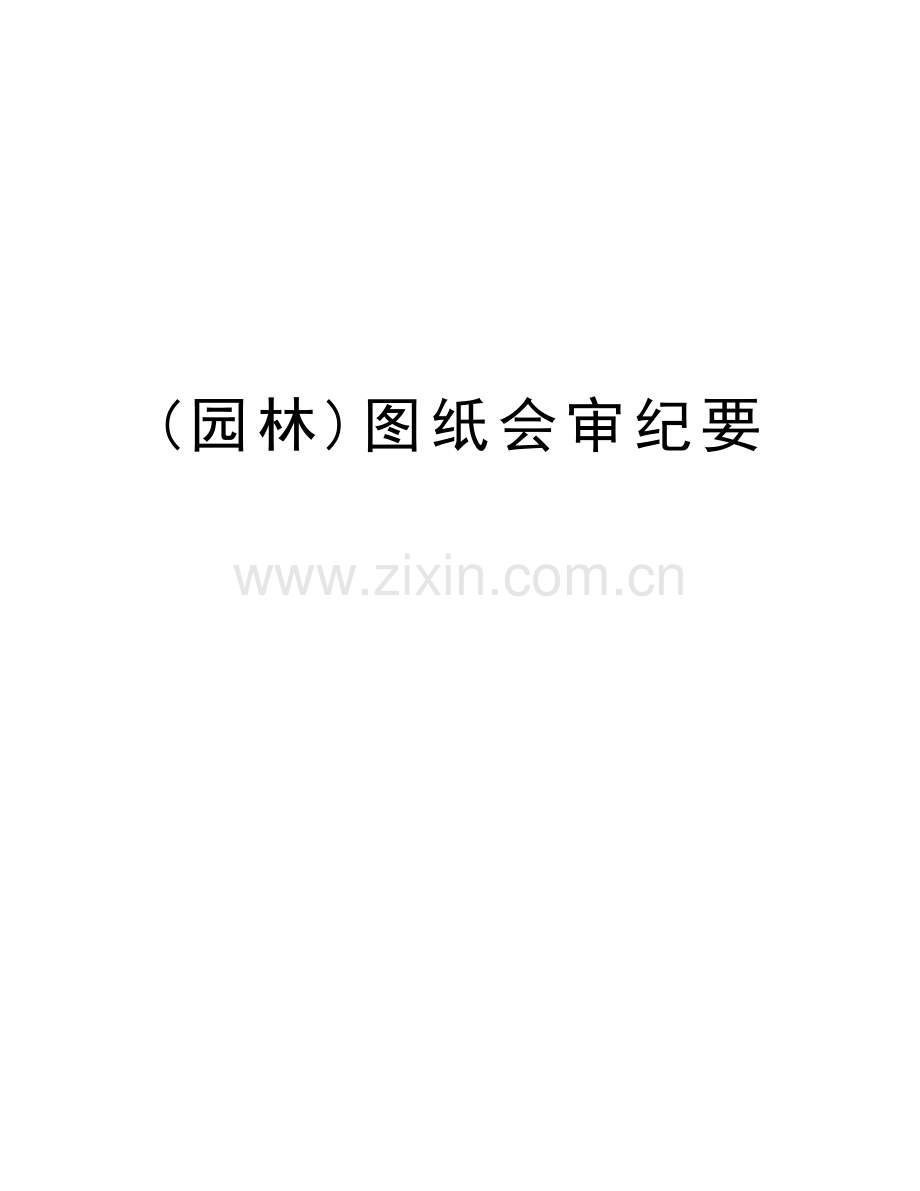

(园林)图纸会审纪要教学文案.doc

(园林)图纸会审纪要精品文档设计图纸会审（纪要）记录单位工程名称西夏区市民休闲森林公园绿化及亮化提升工程会审地点项目部会议室时间2017年8月21日参加单位建设单位兰州天庆房地产有限公司设计单位天夏城市景观工程设计有限公司监理单位兰州黄河工程建设监理有限责任公司兰州滨河工程建设监理有限公司施工单位甘肃天庆园林景观工程有限公司重庆市天域园林艺术有限公司兰州分公司黄兴才、刘杰设计图纸会审（纪要）记录单位工程名称西夏区市民休闲森林公园绿化及亮化提升工程会审地点项目部会议室专业名称园林景观序号图号需要修改的内容设计师答复意见：1JB05-1园建部分：树池标准图，树池压顶为500宽，比例是否协调，请设计明确。按图纸设计施工2JB-05.2树池标准图，1000*600柱墩北侧收口问题。加一块普板收口3通风口、采光井玻璃屋面排水问题，请设计明确设计补图4部分特色水景内铺装为100*100*20黑色片岩，根据本地气候，后期养护不易（如J1-4.1），请设计明确。按设计做5建议修改台阶标准大样图，改踏板为整块石材50厚，因扣除踏步板凸出25及踢脚板铺装50厚部分，支撑在基础上只有5CM.（如J4-2.5）按设计做6地面铺装石材亚光面与光面石材比例是否可再调少、请设计明确。按图施工7冰裂纹设计按比例进行材料或面层做法调比例（如2:8、3:7、4:6），施工成本及难度过大，建议修改比例（1:9为宜）或改密缝为手打边，请设计明确。按图施工8下沉庭院入口挡墙收口问题，是否设计门柱，请设计明确。按图纸施工9所有水景防水设计为1.5mm水泥基渗透结晶型防水涂膜，池塘是否要参照莱茵小镇池塘的双层防水做法？请甲方及设计明确。小水景按1.5mm水泥基渗透结晶型防水涂膜，6、7、8#楼间及7#楼南侧大水池可采用双层防水做法（2层3厚sbs，聚酯胎）10圆亭子铁艺屋顶为白色，是否调整、请设计明确。BCI设计风格、按图施工11特色水景内设置大型雕塑水景，原图考虑结构承重在水池底部设置了毛石基础，会造成泵坑结构尺寸受限制，建议通过加配钢筋及增加板厚来取代毛石基础做法。需要咨询建筑及甲方再确定(可改为混凝结构，天夏补充结构图)12J4-1.1J4-1.1分区四平面图，跌级种植区北侧穿过水景园路整体需要补图，并且建议调整两侧种植池尺寸(原设计600宽，设计栽植圆柏尺寸过小)。施工图已出剖面设计图纸会审（纪要）记录单位工程名称天庆.格林小镇园林景观工程会审地点格林项目部会议室专业名称园林景观序号图号需要修改的内容设计师答复意见： 13园建部分：分区一8#楼西北角圆形铺装周边200宽铺装请设计明确。设计补图14儿童活动区现浇橡胶垫的厚度请设计明确。50mm厚15现场已完成部分通风口与景观设计不符，请甲方明确是否修改。设计参照现场位置，确定部分按原设计施工，部分绿化位遮挡通风口按现场实际已完成169#、11#、12#楼下沉庭院入口踏步侧收口不明确，请设计明确。设计补图17隐蔽消防通道深化设计与扩初不相符，深化做法草坪无法成活，请设计明确做法。甲方考虑消防验收标准后确定（按贝尔高林植草格做法，参照莱茵做法，天夏修改图纸）18现有设计花池挡墙基层处理不做3:7灰土，请甲方明确是否修改。增加3:7灰土，设计补图198#楼单元入口西侧通向下层庭院园路与周边园路相距很近（90cm），请设计明确是否修改由甲方联系BCI考虑8#楼入口处周边整体设计（施工图已修改）20JB10.1-1围墙标准图平面柱顶标注材料与立面图及详图不符，请设计明确。按照立面图详图施工21地下停车场人防出入口门窗设计为铁艺镂空栏杆，是否合理，请甲方及设计明确。按原设计施工(请公司再考虑)22下沉广场旋转楼梯入口亭子顶部设计为铁艺镂空，请设计考虑内部楼梯装饰及雨雪天气人行等因素后明确。另下沉广场内地下室外墙立面装饰做法不明确。在开会现场已确定不用再考虑亭顶的防雨措施；下沉广场地下室外墙立面由BCI出扩初深化后，我司才进行施工图设计23J3-1.1参照分区三总平面图（J3-1.1），请设计师考虑次入口水景二（两座）观赏面与人行道路的方向问题，是否考虑将水景整体镜像，以便于展现最大观赏面，请甲方及设计明确。由甲方确定（按贝尔高林设计做）24各个单体楼入口两侧采光井具体做法，请设计明确。需BCI出深化方案（贝尔高林出方案）2519#楼西侧种植池池壁标高不明确。设计补图26铺装石材荔枝面处理为25mm厚，建议修改为30厚。同意调整为30厚设计图纸会审（纪要）记录单位工程名称天庆.格林小镇园林景观工程会审地点格林项目部会议室专业名称园林景观序号图号需要修改的内容设计师答复意见： 27园建部分：1#楼、17#楼间消防通道入口现设计标高无法满足消防要求。需甲方与建筑协调1#楼是否可再增加台阶(通道满足4米要求，不影响消防)28下沉广场详图J16.1圆亭周边设计为绿化，与节点详图J1-6.8-1不相付。但是J1-6.7-1剖图设计又为绿化带，请设计明确此处设计，如确定为绿化，建议增加种植池深度至少为500mm均为绿化，J1-6.8-1剖位为结构梁位置，以石材为完成面,请注意平面布局J1-6.5-1；目前种植土深度约350，能基本满足要求29请设计明确下沉式广场跌级种植池内壁铺装形式及材料无特殊说明的以400x400x20厚光面灰麻花岗岩正铺30建议下沉庭院踏步基础落于顶板上，防止下沉。下沉区域是否全部有混凝土底板，请建筑明确（基础落于顶板，天夏补图）31建议设计考虑下沉庭院种植池基础做法，防止由于绿化浇水产生基础下沉在绿化内增加砖墙挡墙32请设计给出下沉庭院等处地漏盖板图请详水电施工图做法33J3-1.1大门图详JB-11，而设计图中无此图（JB-11）补图34图J3-1.3尺寸定位平面图与JB-11.1大样一平面图尺寸不相符。大样二立面图与JB-16.1大样三保安亭的立面图，与图J3-1.1索引平面图相接处看不出保安亭边大门柱的施工位置。补图35图JB-22.7大样图六、七100宽GRC雕花与图上标注为160mm宽相矛盾，是否将100宽改为160mm宽GRC雕花？雕花宽160mm36JB-1图JB-1大样图一剖面图道牙倒50*50斜边会不会过大，能否适当倒小些？改为倒15x15斜边37J4-3.4图J4-3.4大样图二跌级种植区剖面图、特色花钵基座、水景边和两个不完整侧面是否要做10*30厚光面灰麻异型线条？靠水景边做，两侧面不做38JB-20.1图JB-20.1大样四、二立面图10*10凹槽是否要做成米褐色仿石漆粗面或是做成其他色？大样四、二立面10*10凹槽喷与大面相同颜色39J5-1.1图J5-1.1住户入口一详图JB-18.1，而设计图中无此图（JB-18.1）做法参照JB-19.1设计图纸会审（纪要）记录单位工程名称天庆.格林小镇园林景观工程会审地点格林项目部会议室专业名称园林景观序号图号需要修改的内容设计师答复意见：40J5-1.3园建部分：图J5-1.3闸门平面尺寸与JB-11.1大样一平面尺寸不一致，施工中依据何尺寸？闸门按4米施工41所有单元入户口无障碍通道铺装无详图，无障碍通道与园路相接之间通道铺装无详图。补详图42J4-2.9图J4-2.9大样图一立面图中250*100*60和250*180*25厚荔枝面山东黄金麻，因材料用在弧形立面250mm过长，转圆弧粘贴效果差，建议改为100mm或150mm?同意修改为150mm43P3-2.0图P3-2.0门柱边线条是色带还是花池？无详图。大门入口两边铺贴外边线条是否是600*300*150烧面山东黄金麻花岗岩道牙，是否延伸至人行入口铺贴边，保安亭正前方花池无详图。补图44P3-1.0图P3-1.0车库钢廊架周边色带不详？补图45P5-1.0图P5-1.0 3#入户铺装详图见PB-05铺砖图和平面图不一致。补图46P6-7.0图P6-7.0道牙延伸线门口内色带怎么处理？补图47没有保安亭，凉亭，水景,种植墙等结构及钢筋布置图,是否不由我司施工?见详图，是否由贵司施工请咨询甲方（合同预算定）48J3-1.1图J3-1.1中保安亭门口无铺装详图，按何方案施工？补图49J3-1.1图J3-1.1中车库出入口地面无铺装详图，我方按何方案施工补图50J3-3.图J3-3.4大样图一中跌级材料220*200*100、120*100*100花岗岩的长度规格建议改为300长弧形加工？按图施工51贵司对土建铺装材质及规格是否调整，若有调整请贵司在我方提计划前以书面的形式及早告知有利于工程的顺利进行须由甲方考虑（按设计）52格林小镇商业街：商业街停车场设计为植草砖，建议修改，请设计明确。增加花岗石铺装停车场方案供甲方备选(按原设计方案)设计图纸会审（纪要）记录单位工程名称天庆.格林小镇园林景观工程会审地点格林项目部会议室专业名称园林景观序号图号需要修改的内容设计师答复意见： 1水电部分：水景八放空管设计一个太少，建议增加两个放空管，管径按原设计。图纸上已增加2下沉广场水景给水多孔管原图是F110，建议修改改为F160，请设计明确。同意改为dn1603池塘三桥边死角位置建议增加一个F90连通管。同意4建议修改池塘二水泵9D4分支管F90出水口到死角处安装。建议将水泵9D1，水泵9D2水泵井改至9D3水泵井，合并为一个。同意修改，补图5建议池塘一水泵10D1增加多一个出水口到桥边死角处同意修改6水景（六）、（七）万向喷头施工图安装不明确。同意修改，补图7建议将水景五，5D1（5D3）水泵循环管到每个喷头的管径改为F90（原设计为DN63）。同意修改8建议取消暗藏楼梯灯。特色灯柱、特色灯笼、矮柱灯无灯板图。暗藏楼梯灯为BCA设计，如果要取消须甲方发文确认。特色灯柱、特色灯笼做法详园建图；矮柱灯样式补图。9手孔井原图为500*500*700，建议修改为圆井700。同意修改10室外雨水标高图修改调整。同意修改，补图11建议自动喷淋增加自动化控制。同意修改，补图12建议室外给水增加自动化控制系统。问题同上13建议修改Y43标高图，原设计为12.04，修改为12.30。同意修改，补图14建议雨水收集池改为玻璃钢材质。同意15建议考虑雨水收集池水向室外水池补水。同意修改，补图设计图纸会审（纪要）记录单位工程名称天庆.格林小镇园林景观工程会审地点格林项目部会议室专业名称园林景观序号图号需要修改的内容设计师答复意见： 16水电部分：需要考虑下沉广场排水问题下沉广场已设计排水，接入建筑预留排水井17建议修改下城广场水泵为160-11-7.5。同意修改189#楼C单元南边内庭院无设计预留地漏，依园林给排水图施工。194#楼C单元南侧锅炉房顶内庭院地漏无法施工，锅炉房结构顶板标高为1512.30，内庭院完成地面1512.40，建议锅炉房顶部开洞将水流入锅炉房内排水沟内同意206#楼南侧3个地漏均未预留。依园林给排水图施工。21建议19#楼西侧、绿化是否增加排水。已设计排水22由于兰州地区冻土情况明显，建议所有景观给水（包括景观水池）采用PE管。同意23草坪灯距离路边0.2米太过于靠近路边，建议能否改为0.4米？同意24灯具无附图图片相关资料（如；庭院灯、主灯多高，草坪灯多高等）。按BCI灯具图，补灯具施工图、灯具图片、灯具型号规格。25灯具电缆型号无说明（如庭院灯电缆用多大型号）。按系统图上的电缆型号26下沉式庭院内无甲供排水地点。按建筑预留排水27水景水泵井不锈钢井盖无标示用多厚。详园建图28格林小镇园区室外智能化系统路由，由园林施工单位预埋管路。同意软景部分备注：（软景部分修改需要参照BCI意见）1草本植物设计过多（萱草、石竹、麦冬、三叶草等），建议适当减少，靠路边建议选择枝条较密的地被小灌木。同意修改2木槿设计数量过多（1042平方米），建议用榆叶梅、连翘等替换一部分。同意修改3沙棘成活率较低，建议更换为花叶丁香等。同意修改设计图纸会审（纪要）记录单位工程名称天庆.格林小镇园林景观工程会审地点格林项目部会议室专业名称园林景观序号图号需要修改的内容设计师答复意见： 4玉簪、扶芳藤等苗木长势较差，建议更换金边黄杨、金瓜子黄杨等同意修改5麦冬建议更换其他品种，铺地柏建议更换小龙柏。同意修改6水景边苗木品种较单一（主要为迎春），建议增加剑麻、小龙柏、连翘、鸢尾、萱草等品种，同意修改7水池中绿化岛上花叶丁香和鸢尾衔接高差太大，建议增加中层绿篱过度，并考虑增加部分常绿灌木，以增强冬季效果。同意修改8红叶小檗、紫叶小檗、小檗等建议适量更换红叶李、紫叶矮樱等苗木。同意修改9金银木做绿篱修剪后景观效果不佳，建议更换为黄刺玫、花叶丁香等苗木。同意修改10醉鱼草不易越冬，建议更换同意修改11云杉在小区表现一般，建议适当减少设计数量。同意修改12铅笔柏成活率较低建议更换为圆柏。同意修改13丝棉木体量太小，做行道树景观效果不佳，建议更换为香花槐。原设计香花槐考虑用丝棉木或国槐替换。同意修改14窗户边高大乔木建议设计长势较慢品种，避免影响业主采光。同意修改15山楂建议适量减少，部分以沙枣等替换同意修改16紫丁香独杆苗木苗源较少，建议适量以美人梅替换，或种植丛生丁香。同意修改17海棠数量建议适量减少，或以榆叶梅、连翘、石榴、金银木等替代。同意修改18早园竹建议更换为毛竹同意修改19大规格樱花成活率较低，建议非主景区樱花适当缩小规格至12CM，以提高成活率。同意修改20地下停车场车库入口地铺装，建议修改材料及做法。需要甲方确定（按设计）部分残疾人坡道太长，部分坡度大，都要安装扶手需甲方确定，我司考虑全部加装扶手可能会跟整体的景观不相协调。（按设计）21各单体楼入户门厅平台及残疾人坡道标高与相邻采光井标高高差较大。种植区难以处理。可考虑适当降低种植土的堆坡，但残坡侧面需贴与坡面相同的材料来进行处理。2211#楼与12#楼之间车库入口的顶板与园林设计不符，影响主入口的铺砖。按图施工23各单体楼周边种植区与主楼预留窗口标高不符，请设计予以调整。已增加变更24锅炉房烟囱是否按原设计施工。按园林施工图纸施工天庆格林小镇园林景观工程设计与现场不一致(补充)1、11#与12#楼之间车库入口设计与现场位置不符，车库顶板梁口向次入口水景平台边平移了16米，满足不了22.5米正方形平台边R4.38米车库入口顶板上弧形铺装。车库入口设计内空宽度是7.4米，实际现场的结构内空宽度是7米。（正在调整方案）2、3#、4#楼之间车库入口，设计内空宽度为7.8米，长度14米；实际结构内空宽度为7.5米，长度19.8米。（按实际尺寸调整）3、1#、2#楼之间车库入口，设计内空宽度为7.8米，长度14米；实际宽度为8米，长度为16.6米。（按实际尺寸调整）4、11#楼南侧种植土的造型高度已超过结构的窗台下口32cm左右，入户平台与平台下种植土造型高差过大，无障碍通道侧边与种植土造型高差较大，高差较大的情况下，侧立面和结构应怎么处理？（堆坡）5、11#楼南侧、采光井边入户口、设计入户口两边为花池，中间是梯，但房建结构是平台，平台下有一个长2.9米*1.1米的洞口。（补结构图）6、6#楼北侧与17#楼之间的种植土造型标高为1515.00，已将房建的2.5米*0.6米和1.5米*0.6米两个洞口埋在种植土下。(现场调整保证种植土低于窗底250)7、6#楼北侧两入户口间靠房建种植土造型后标高为1515.00，将相邻的洞口部分埋在种植土下。(现场调整保证种植土低于窗底250)8、7#楼北侧两庭院间平台与房建人行梯步有无连接？（7楼下沉庭院有调整）9、7#楼南侧入户平台完成标高为1515.50，两边下沉庭院标高为1513.20，入户口下园路平台标高为1515.35，平台和园路两边种植土造型坡度很大！（按设计堆坡）10、3#楼北侧种植土造型的设计标高已高出房建洞口53cm，南侧高出窗台下口28cm。如何处理(现场调整保证种植土低于窗底250)11、2#楼南侧种植土高过窗台下口35cm，北侧种植土造型高过洞口20cm。(现场调整保证种植土低于窗底250)12、1#、2#、3#楼无障碍通道与种植土高差较大且离采光井较近。（坡道凌空面，根据规范要求加大于50挡台）13、2#楼北面椭圆采光井边已种植大乔木，挡墙与乔木间距离近且高差大，完成后不能满足设计要求。（按设计找坡）天庆格林小镇项目部2012.2.29天夏城市景观工程设计有限公司广州分公司2012年03月08日收集于网络，如有侵权请联系管理员删除
