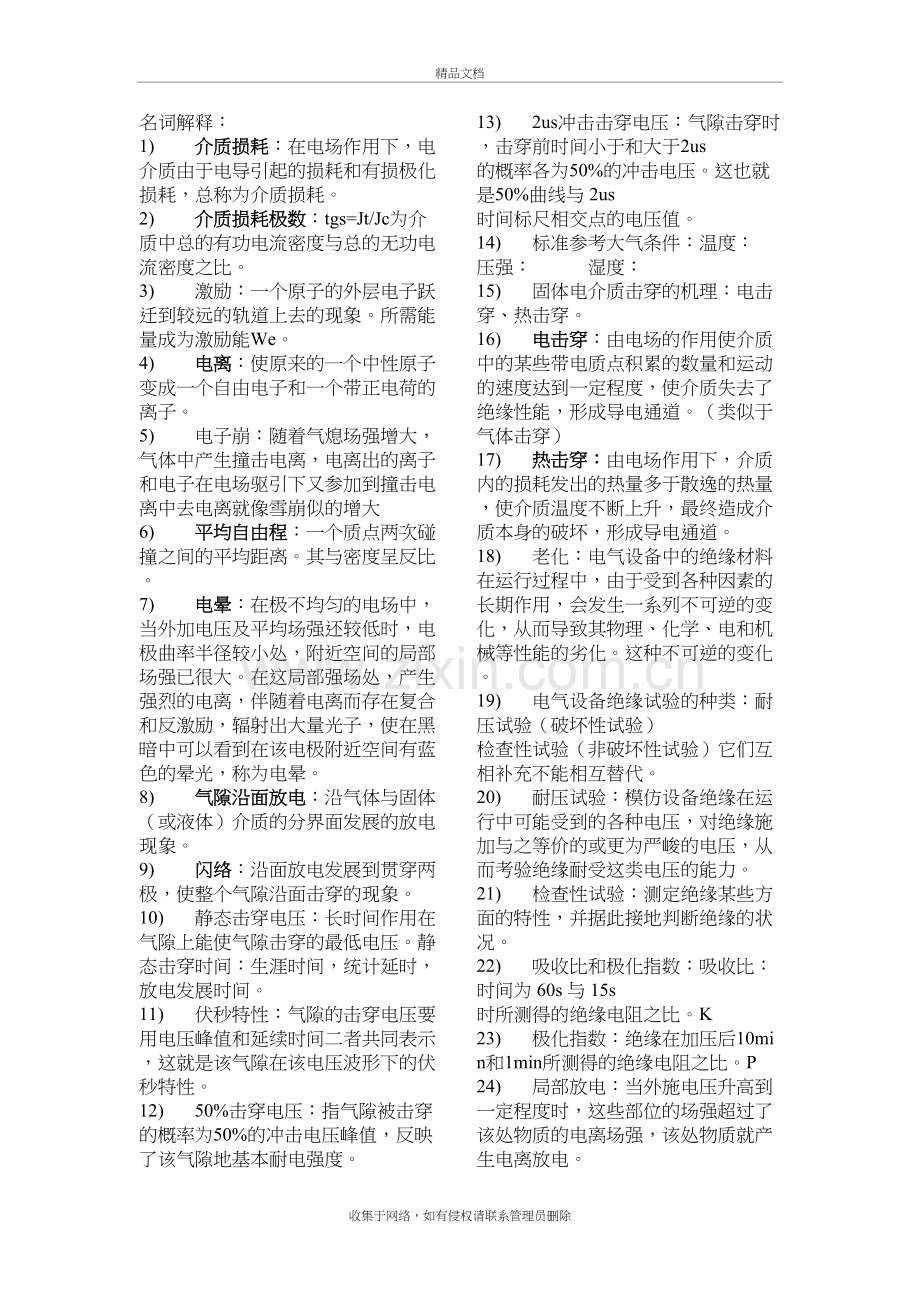

高电压之名词解释大全精品文档名词解释：1) 介质损耗：在电场作用下，电介质由于电导引起的损耗和有损极化损耗，总称为介质损耗。2) 介质损耗极数：tgs=Jt/Jc为介质中总的有功电流密度与总的无功电流密度之比。3) 激励：一个原子的外层电子跃迁到较远的轨道上去的现象。所需能量成为激励能We。4) 电离：使原来的一个中性原子变成一个自由电子和一个带正电荷的离子。5) 电子崩：随着气熄场强增大，气体中产生撞击电离，电离出的离子和电子在电场驱引下又参加到撞击电离中去电离就像雪崩似的增大6) 平均自由程：一个质点两次碰撞之间的平均距离。其与密度呈反比。7) 电晕：在极不均匀的电场中，当外加电压及平均场强还较低时，电极曲率半径较小处，附近空间的局部场强已很大。在这局部强场处，产生强烈的电离，伴随着电离而存在复合和反激励，辐射出大量光子，使在黑暗中可以看到在该电极附近空间有蓝色的晕光，称为电晕。8) 气隙沿面放电：沿气体与固体（或液体）介质的分界面发展的放电现象。9) 闪络：沿面放电发展到贯穿两极，使整个气隙沿面击穿的现象。10) 静态击穿电压：长时间作用在气隙上能使气隙击穿的最低电压。静态击穿时间：生涯时间，统计延时，放电发展时间。11) 伏秒特性：气隙的击穿电压要用电压峰值和延续时间二者共同表示，这就是该气隙在该电压波形下的伏秒特性。12) 50%击穿电压：指气隙被击穿的概率为50%的冲击电压峰值，反映了该气隙地基本耐电强度。13) 2us冲击击穿电压：气隙击穿时，击穿前时间小于和大于2us 的概率各为50%的冲击电压。这也就是50%曲线与 2us 时间标尺相交点的电压值。14) 标准参考大气条件：温度： 压强： 湿度：15) 固体电介质击穿的机理：电击穿、热击穿。16) 电击穿：由电场的作用使介质中的某些带电质点积累的数量和运动的速度达到一定程度，使介质失去了绝缘性能，形成导电通道。（类似于气体击穿）17) 热击穿：由电场作用下，介质内的损耗发出的热量多于散逸的热量，使介质温度不断上升，最终造成介质本身的破坏，形成导电通道。18) 老化：电气设备中的绝缘材料在运行过程中，由于受到各种因素的长期作用，会发生一系列不可逆的变化，从而导致其物理、化学、电和机械等性能的劣化。这种不可逆的变化。19) 电气设备绝缘试验的种类：耐压试验（破坏性试验） 检查性试验（非破坏性试验）它们互相补充不能相互替代。20) 耐压试验：模仿设备绝缘在运行中可能受到的各种电压，对绝缘施加与之等价的或更为严峻的电压，从而考验绝缘耐受这类电压的能力。21) 检查性试验：测定绝缘某些方面的特性，并据此接地判断绝缘的状况。22) 吸收比和极化指数：吸收比：时间为 60s 与 15s 时所测得的绝缘电阻之比。K23) 极化指数：绝缘在加压后10min和1min所测得的绝缘电阻之比。P24) 局部放电：当外施电压升高到一定程度时，这些部位的场强超过了该处物质的电离场强，该处物质就产生电离放电。25) 雷暴小时：一年中有雷电的小时数；雷暴日：一年有雷电的天数。26) 地面落雷密度：每一雷暴日、每平方千米地面遭受雷击的次数。接地：将地面上的金属物体或电气回路中的某一节点通过导体与大地相连，使物体或节点与大地保持等电位。27) 雷击跳闸率：每100km线路每年由于雷击引起的跳闸次数。28) 绕击：雷绕过避雷线击于导线29) 反击：由于杆塔电位比导线高，造成绝缘子闪络。30) 保护角：避雷线对线路的保护角度。31) 建弧率：冲击闪络转为稳定工频电弧的概率.32) 进线段保护：对35110kV无避雷线的线路，在靠近变电所的一段进线上必须架设避雷线，这段进线称为进线保护段，其长度一般取13km。对于全线有避雷线的线路，将变电所附近2km长的一段进线列为进线保护段。进线段保护的作用：进线段保护限制了流经避雷器的雷电流的大小，并限制了入侵波的陡度。33) 内部过电压：在电力系统中，由于断路器操作、故障或者其他原因，使系统参数发生变化，引起系统内部电磁能量的振荡转化或传送所造成的电压升高。34) 内部过电压倍数：一般将内部过电压幅值与系统运行相电压幅值之比。35) 操作过电压：系统中操作或故障使其工作状态发生变化时，会产生电磁能量振荡的过渡过程。电感元件贮存的磁场会在某一瞬间转换为电场能贮存于电容元件中，产生数倍于电源电压的过渡过程过电压，称为操作过电压。特点：高频振荡、幅值高、持续时间短。36) 电介质的电导与金属电导的区别：a金属电导是由金属中固有存在的自由电子造成的。b电介质的电导，带电质点在电场作用下移动造成的。37) 电介质极化有四种基本类型：电子位移极化；离子位移极化；转向极化；空间电荷极化。38) 研究介损因数tgs的意义：a、tgs过大会导致严重发热，材料劣化，热击穿。b、测量师要求tgs小否则影响测量精度。c、绝缘试验中，tgs测量是一项基本项目，可用来判定是否有剧本放电。d、有时可利用tgs发热特性。39) 波尔定理：在原子中，电子不能沿着任意轨道绕原子核旋转，只能沿着符合量子论条件的轨道旋转，离原子核愈近的轨道，其能级愈低，离原子核愈远的轨道，能级愈高。40) 汤森德放电理论的三个因数及意义：表示一个电子在走向阳极的1cm路程中与气体质点相撞所产生的自由电子数平均值。：表示一个正离子在走向阳极的1cm路程中于气体质点相撞所产生的自由电子数平均值：表示一个正离子撞击到阴极表面时从阴极溢出的自由电子数平均值。41) 气体中电导放电具有的效应：1、声光热等效应。2、形成“电风”，使电导极振动或转动。3、产生高频脉冲电流，其中还包含着许多高次谐波，会造成对无线电的干扰。4、产生化学反应。5、会发出人可听到的噪音，对人造成生理心理上的影响。6、以上各点都使电导放电产生能量损耗，在某些情况下，会达到可观的程度。42) 长气隙击穿的过程：正先导过程，负先导过程，迎面先导过程，主放电过程。43) 雷电的极性是按照（从雷云流入大地的电荷极性）决定的。44) 下行的负极性雷可分为三个阶段：先导放电，主放电，余光放电。45) 提高气隙击穿电压的方法：a改善电场分布b采用高度真空c 增高气压d采用高耐电强度气体。46) 气隙击穿电压的影响因素：与大气条件（气温、气压、温度等）有关，气隙的击穿电压随大气密度或大气湿度的增加而升高，大气条件对外绝缘的沿面闪络电压也有类似影响。47) SF6 气体的优点： 较高的耐电强度；很强的灭弧性能；无色、无味、无毒、非燃性的惰性化合物；对金属和其他绝缘材料没有腐蚀作用 中等压力下可以液化，容易储藏和运输。48) 固电介质的击穿机理：电击穿，热击穿49) 影响固体电介质击穿电压的因素：电压作用时间的影响。电场均匀度和介质厚度的影响。电压频率的影响。温度的影响：也存在临界点。受潮度的影响。机械力的影响。多层性的影响。累积效应的影响。50) 提高固体电介质击穿电压的方法：改进绝缘设计、改进制造工艺、改善运行条件。51) 促进老化的因素：电老化；热老化；环境老化。特征：变脆、龟裂，变软、发黏。电老化：电离性老化，电导性老化，电解性老化。52) 影响液体电介质击穿电压的因素：电压作用时间、电场情况的影响、液体介质本身品质的影响、温度的影响、压强的影响。53) 提高液体电介质击穿电压的方法：提高并保持油的品质、覆盖（薄）、绝缘层（厚）、极间障（屏障、隔板）。54) 变压器油的老化特征： 颜色逐渐深暗，从透明变为混浊。黏度增大，闪燃点增高，灰色和水分增多。酸价增加。绝缘性能变坏，表现在电阻率下降，介质损耗角增大，击穿电压降低。产生沉淀物。变压器油老化的主要原因是油的氧化。55) 影响变压器油老化的因素：温度、光照、电场、触媒。56) 延缓变压器油老化的方法：油扩张器：加装油枕，减小油与空气的接触面。隔离胶囊：油枕中加装空心薄膜胶囊，浮在油面上。与强触媒物质隔离：铜线镀锡。掺入抗氧化剂：提高油的安定性。57) 测量绝缘电阻的仪表：兆欧表。58) 测绝缘电阻能有效地发现的缺陷：总体绝缘质量欠佳;绝缘受潮；两极间有贯穿性的导电通道；绝缘表面情况不良（比较有无屏蔽极的测量结果）。不能有效地发现的缺陷：绝缘中的局部缺陷；绝缘老化（老化后绝缘电阻仍很高）。59) 工程用油（“小桥”理论）：1存在杂质：不纯、接触大气、固体脱落、液体老化。2形成“小桥”：在电场作用下这些杂质被拉长，被定向，沿电场方向排列成杂质的“小桥”。3形成气泡：如“小桥”贯穿两极，由于组成“小桥”的杂质的电导较大，使泄露电流增大，发热增多，促使水分汽化，形成气泡。4气泡中发生电离：气泡中的场强大，但其耐电强度小，故电离过程首先发生在气泡中。5击穿：“小桥”中气泡的增多，将导致“小桥”通道被电离击穿。这种击穿属于热击穿性质。60) 微安表（与兆欧表比较）的测量特点：1、所加直流电压交高，能揭示兆欧表不能发现的某些绝缘缺陷。2、从所测电流与电压关系可指示绝缘情况。3、刻度基本是线性的，能精确读取。4、微安表试验复杂，兆欧表小巧轻便（缺点）。61) 测定介质损耗因数，测量电源：交流高压。测量方法：测量方法有电桥法、瓦特表法、不平衡电桥法等。其中电桥法准确度为最高，最通用的是西林电桥。62) 试验能发现的绝缘缺陷：受潮；穿透性导电通道；绝缘老化劣化，绕组上附积油泥；绝缘内含气泡的电离、绝缘分层、脱壳；绝缘油脏污、劣化。试验不能发现的绝缘缺陷：非穿透性的局部损坏；很小部分绝缘的老化劣化；个别的绝缘弱点。63) 局部放电测量方法：直接法（并联、串联）间接法。64) 雷电流波形参数：峰值、波前时间、半峰值时间。65) 工频高压试验变压器的特点：一般为单相，需要时将三个单相合接成三相变压器；额定电压安全裕度较小（不受大气过电压、操作过电压的影响），工作电压一般不允许超过额定值；通常为间歇工作方式，工作时间短，不用加强的冷却系统；一二次绕组电压变比高，绝缘间距大，漏抗大；要求较好的输出电压波形，故采用优质铁心，较低的磁通密度；要求变压器局部放电电压足够高（进行局放试验）。66) 工频高压实验变压器的结构：单套管式、双套管式、绝缘简式。67) 工频高压的测量方法：测量球隙、静电电压表、分压器配用低压仪表。68) 直流高压的测量方法：棒隙成球隙、电阻分压器配电低压仪表、用高值电阻与直流电流表串联、静电电压表69) 避雷针线作用：避雷针（线）高于被保护的物体，其作用是吸引雷电击于自身，并将雷电流迅速注入大地，从而使避雷针（线）附近的物体得到保护。70) 避雷器的作用：限制过电压以保护电气设备。71) 避雷器的类型：保护间隙、管型避雷器、闸型，ZnO72) 氧化锌避雷器的优点：可以做成无间隙，无续油，保护性能优越，通流容量大。73) 氧化锌避雷器优劣指标：保护水平，压比，荷电率。74) 接地设置种类：工作，保护，防雷接地。75) 防雷接地特点：雷电流幅值大，雷电流等值频率高。76) 大气过电压分类：直接雷过电压，感应雷过电压。77) 雷直击于避雷器电路的三种情况：雷击杆塔塔顶，雷击避雷线挡距中间，雷绕过避雷线击于导线。78) 限制合闸过电压措施：降低工频稳定电压、消除和削弱线路残余电压、采用带有合闸电阻的断路器、同步合闸、性能良好的避雷器。79) 输电线路防雷性能的评价指标：耐雷水平：雷击线路时线路绝缘不发生闪络的最大雷电流幅值。雷击跳闸率：每100km线路每年由于雷击引起的跳闸次数。80) 防雷措施（输电线路）：架设避雷线、降低杆塔接地电阻、架耦合地线、采用不平衡绝缘方式、装设自动重合闸、采用消弧线圈接地方式、装设管型避雷器、加强绝缘。81) 雷害来源： 雷电直击发电厂、变电所。雷击线路，沿线路向发电厂、变电所入侵的雷电波。82) 进线段保护的要求：进线段应具有较高的耐雷水平；进线段的保护角为20左右，尽量减少绕击的机会。83) 雷电危害： 发电机、变压器等设备的内绝缘没有自恢复的能力。 线路50%放电电压远高于变压器全波冲击试验电压。可能造成大面积停电。84) 雷电限制措施：装设避雷器、设置进线端保护、并联电容器。85) 直击雷的保护措施：对于110KV及以上的变电所，可以将避雷针架设在配电装置的构架上；在变压器门型构架上不应装设避雷真，对于35KV及以下需架独立避雷针。86) 阀型避雷器的作用：限制雷电波入侵时的过电压。装设原则：任何运行方式，变压器及其他被保护设备距离避雷器的电气距离不小于最大允许电气距离。87) 内部过电压种类：操作过电压：由于操作或故障引起的瞬时电压升高。暂时过电压：瞬时过程完毕后出现的稳态工频电压升高（工频过电压）或谐振（谐振过电压）。88) 间歇接地电弧过电压的防治措施：中性点直接接地，避免中性点偏移；中性点经消弧线圈接地，避免断路器频繁动作；若线路过长，可采用分网运行的方式，减少接地电流；增大相间电容。89) 气体带质点的来源：气体分子本身发生电离、导体中的固体或液体、金属发生表面电离。90) 电介质的极化：电介质在电场作用下产生的束缚电荷的弹性位移和偶极子的转向位移现象。91) 电子位移极化：当外加电场后，电场力将使荷正电的原子核向电场方向位移， 荷负电的电子云中心向电场反方向位移，但原子核对电子云的引力又使两者倾向于重合，当这两种作用力达到平衡时，感应电矩也达稳定，这个过程称为电子位移极化。92) 离子位移极化：在由离子结合成的介质内，外电场的作用除了促使各个离子内部产生电子位移极化外，还产生正、负离子相对位移而形成的极化。93) 转向极化：当有外电场时，每个分子的固有偶极矩就有转向电场方向的趋势，顺电场方向作定向排列。但是由于受分子热运动的干扰，这种转向定向的排列，只能达到某种程度，而不能完全。随场强和温度的不同，这种转向排列在不同的程度上达到平衡，对外呈现出宏观电矩，这就是极性分子的转向极化。94) 空间电荷极化：在电场的作用下，带点质点在电介质中移动时，可能被晶体捕捉，或在两层介质的界面上堆积，造成电荷在介质空间中新的分布，从而产生电矩。95) 非自持放电：当场强小于某个临界值Ecr时候，电子崩有赖于外界电离因素的原始电离才能持续和发展，如果外界电离因素消失，则这种电子崩也随之逐渐衰减以至消失，称这种放电为非自持放电。96) 自持放电：当场强大于某个临界值Ecr时，电子崩可以仅由电场的作用而自行维持和发展，不再依赖外界电离的因素，这种性质的放电称为自持放电97) 电子崩：外界电离因子在阴极附近产生一个初始电子如果空间的电场强度足够大，该电子在向阳极运动时就会引起碰撞电离，产生出一个新电子，初始电子和新电子继续向阳极运动，又会引起新的碰撞电离，产生出更多的电子。依次类推，电子数将按几何级数不断增多，像雪崩似的发展,这种急剧增大的空间电流被称为电子崩。98) 帕邢定律：在均匀的电场中，击穿电压Ub与气体的相对密度 、极间距离S的积有函数关系，只要 的乘积不变，Ub也就不变。99) 伏秒特性：工程上常用在同一波形，不同幅值的冲击电压作用下，气隙上出现的电压最大值和放电时间的关系，称为该气隙的伏秒特性，表示该气隙伏秒特性的曲线，称为伏秒特性曲线。100) 介质的损耗：在电场的作用下，电介质由于电导引起的损耗和有损极化（如偶极子极化、夹层极化等）引起的损耗。介质损耗角 ： 为功率因数角 的余角，其正切 tg 又可称为介质损耗因数，常用百分数（%）来表示。介质损耗因数（tg）是表征绝缘在交变电压作用下比损耗大小的特征参数，它与绝缘体的形状和尺寸无关，它是绝缘性能的基本指标之一。101) 吸收曲线：在直流电压作用下，流过绝缘的总电流随时间而变化的曲线，称为吸收曲线。102) 气隙沿面放电：沿着气体与固体（或液体）介质的分界面上发展的放电现象。103) 闪络：沿面放电发展到贯穿两极，使整个气隙沿面击穿。104) 气隙击穿时间：静态击穿电压U0长时间作用在间隙上能使间隙击穿的最低电压。 击穿时间tb从开始加压的瞬时起到气隙完全击穿为止总的时间称为击穿时间。105) 50%冲击击穿电压 （U50% )指某气隙被击穿的概率为50%的冲击电压峰值。106) 冲击系数U50% 与 静态击穿电压Us 之比称为冲击系数 。均匀和稍不均匀电场下冲击击穿电压的分散性很小， 冲击系数 1。极不均匀电场中由于放电时延较长，冲击系数 均大于1。107) 小桥理论（热击穿）：液体中所含的杂质在电场力的作用下沿电力线排列形成杂质“小桥”。由于组成此“小桥”的纤维及水分等的电导较大，使泄漏电流增大，发热增加，最终造成液体的击穿。108) 绝缘电阻电介质在加压无穷长时间测得的电阻称为绝缘电阻。109) 吸收比K绝缘体在加电压60s与15s时分别所测得的绝缘电阻值的比值，称为吸收比。K=R60/R15110) 极化指数P绝缘体在加电压后10min和1min分别所测得的绝缘电阻值的比值，称之为极化指数。P=R10/R1111) 雷电流：雷击于接地阻抗为零的物体时流经接地体的电流。国际规定接地体阻抗小于30。112) 雷暴日：一年中有雷电流活动的日数。凡是有雷电活动的一天，不管雷电次数多少都记为1。雷暴小时：一年中有雷电的小时数。一个小时中有听到雷声就为一个雷暴小时。113) 地面落雷密度：每一雷暴日每平方千米地面遭受雷击的次数，以表示。114) 耐雷水平：雷击线路时绝缘不发生闪络的最大雷电流的幅值，以kA为单位。115) 雷击跳闸率：每100km线路每年由雷击引起的跳闸次数称为“雷击跳闸串”，这是衡量线路防雷性能的综合指标。116) 电场不均匀数： f=Emax/Eav Emax最大电场强度；Eav平均电场强度。117) 电晕：伴随着游离而存在的复合和反激励，发出大量的光辐射，使在黑暗中可以看到在该电极附近空间发出蓝色的晕光。118) 极性效应：无论是长气隙还是短气隙，击穿的发展过程都随着电压极性的不同而有所不同，即存在极性效应。119) 湿闪电压：洁净的瓷表面被雨水淋湿时的沿面放电，相应的电压称为湿闪电压。120) 污闪电压：绝缘子表面有湿污层时的闪络电压称为污闪电压121) 等值附盐密度”（简称“等值盐密”）来表征绝缘子表面的污秽度，它指的是每平方厘米表面所沉积的等效氯化钠（NaCl）毫克数。122) 爬电比距 指外绝缘“相地”之间的爬电距离(cm) 与系统最高工作（线）电压（kv,有效值）之比。123) 电击穿：类似于气体电介质那样，由于电场的作用使电介质中的某些带电质点积聚的数量和移动的速度达到一定程度时，使电介质失去了绝缘的性能，形成导电通道，这样的击穿称为电击穿124) 热击穿：在电场的作用下，由于电介质损耗和泄漏等原因而使固体电介质内发出的热量大于散失的热量，使介质温度不断上升，最终造成介质本身的破坏，转化成导电通道，这样的击穿称为热击穿。125) 老化电气设备的绝缘在长期运行过程中会发生一系列物理变化(如固体介质软化或熔解，低分子化合物及增塑剂的挥发)和化学变化(如氧化、电解、电离、生成新物质)，致使其电气、机械及其他性能逐渐劣化。126) 电老化：电介质在电场的长时间作用下，会逐渐发生某些物理化学变化(例如电解、电离、氧化等)，形成新的物质，逐渐使介质的物理、化学性能发生不可逆的劣化，最终寻致被击穿，这个过程称为电老化。127) 局部放电：指在一定外施电压作用下，电气设备内部绝缘弱点处发生的局部重复击穿和熄灭现象。128) “容升”现象：容性负荷电流经变压器的漏抗产生压升，使变压器高压侧的输出电压比按空载变比所预期的值还高，即所谓“容升”现象。129) 变压器的入口电容：t=0瞬间，绕组相当于一电容链，此电容链可等值为一集中电容，称为变压器的入口电容。 130) 耐雷水平：雷击线路时绝缘不发生闪络的最大雷电流的幅值，以kA为单位。131) 雷击跳闸率：每100km线路每年由雷击引起的跳闸次数称为“雷击跳闸串”，这是衡量线路防雷性能的综合指标。132) 介电常数基本概念：介质在外加电场时会产生感应电荷而削弱电场，原外加电场（真空中）与最终介质中电场比值即为介电常数。133) 平均自由程：是指两次碰撞之间一个分子平均所走的距离。134) 激励：在常态下，电子受外界因素影响由低能量级轨道上跃迁到高能量级轨道的现象135) 电离：产生带电离子的物理过程136) 迁移率：带电离子虽然不可避免地要与气体分子不断地发生碰撞，但在电场力的驱动下，仍将沿着电场方向漂移，其速度u与场强E其比例系数k=u/E。137) 扩散：在热运动的过程中，粒子会从浓度较大的区域运动到浓度较小的区域，从而使每种粒子的浓度分布均匀化。138) 逸出功：电子从金属表面逸出需要一定的能量139) 附着：当电子与气体分子碰撞时，可能会发生电子与中性分子相结合而形成负离子的情况。易于产生负离子的气体称为电负性气体。收集于网络，如有侵权请联系管理员删除
