220vled灯电路图

精品文档
220vled灯电路图

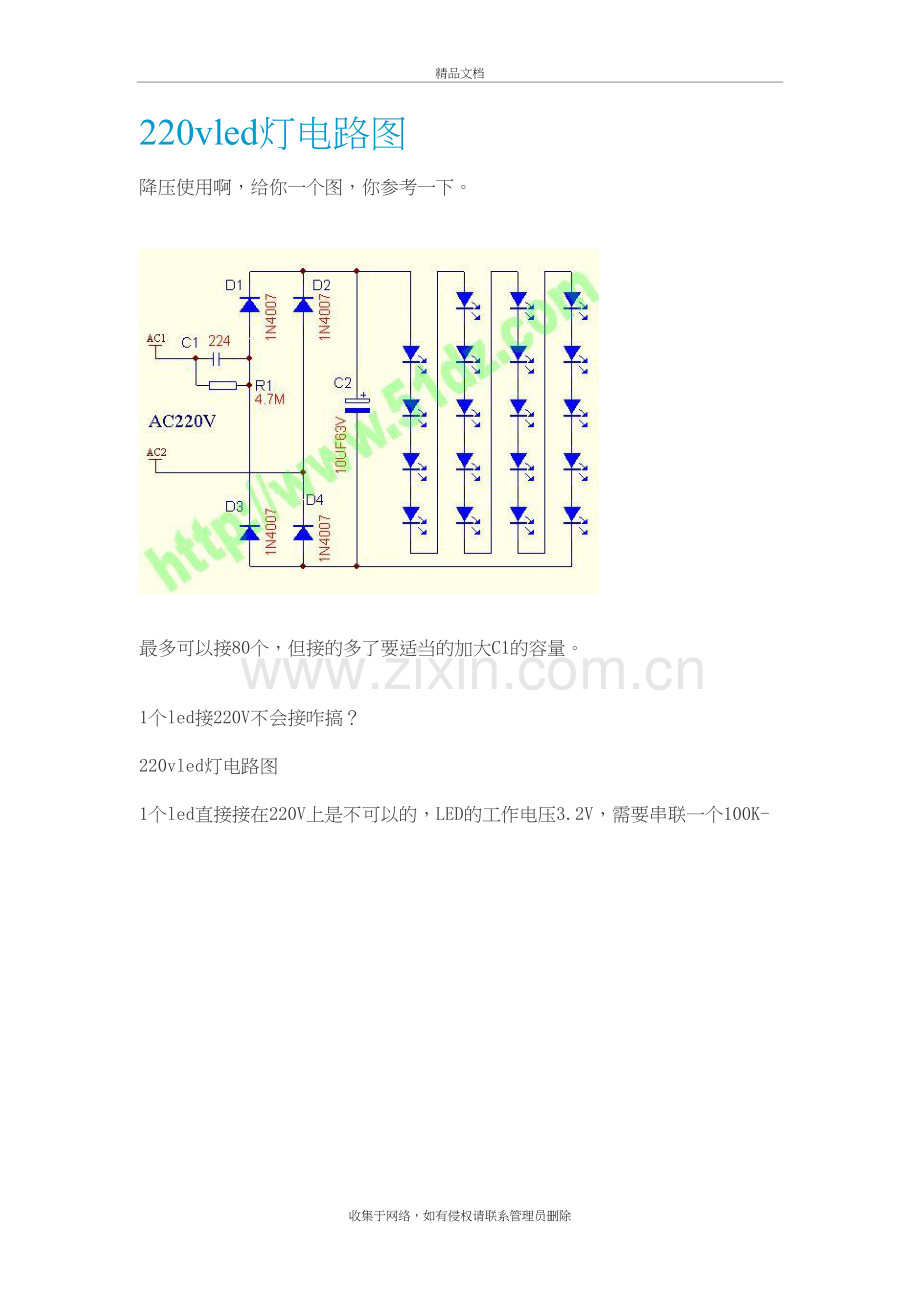

降压使用啊，给你一个图，你参考一下。

最多可以接80个，但接的多了要适当的加大C1的容量。
1个led接220V不会接咋搞？
220vled灯电路图
1个led直接接在220V上是不可以的，LED的工作电压3.2V，需要串联一个100K-120K的电阻降压，才能使用。

如果80个红色LED灯珠串在一起用几K 几W的电阻？
这要看你串接后接入多少伏的电压回路中，还有所用的LED的额定工作电流、及每只的工作电压值是多少。现假设LED设定在10毫安，端电压2伏/只，接入220伏电压中，可知串接的限流电阻上承担60伏电压，因此阻值为60除以0.01安为6千欧，可取标准值6.2K，消耗功率为60伏乘以10毫安为600毫瓦，考虑功耗余量应选1W～2W的电阻器。以上是直流状态下的情形，若接入交流电路中，可加入四只如1N4007的二极管作整流转换为直流后接入。

是用在220V的交流电路中吗，为你提供一个电路图你参考一下吧。

在这个图中串连80个LED是可以的。
53个LED灯珠接几个3W的电阻？
老板，你是做电子灯牌吧？？？我可以给你做也
要看电路的电压是多少，接法怎样。
一般高亮LED工作电压3V，电流20MA，53个就是160V左右，电源电压减去160，再除以0.02A就得到电阻值。电源电压减去160，再乘以0.02就是电阻的功率。
