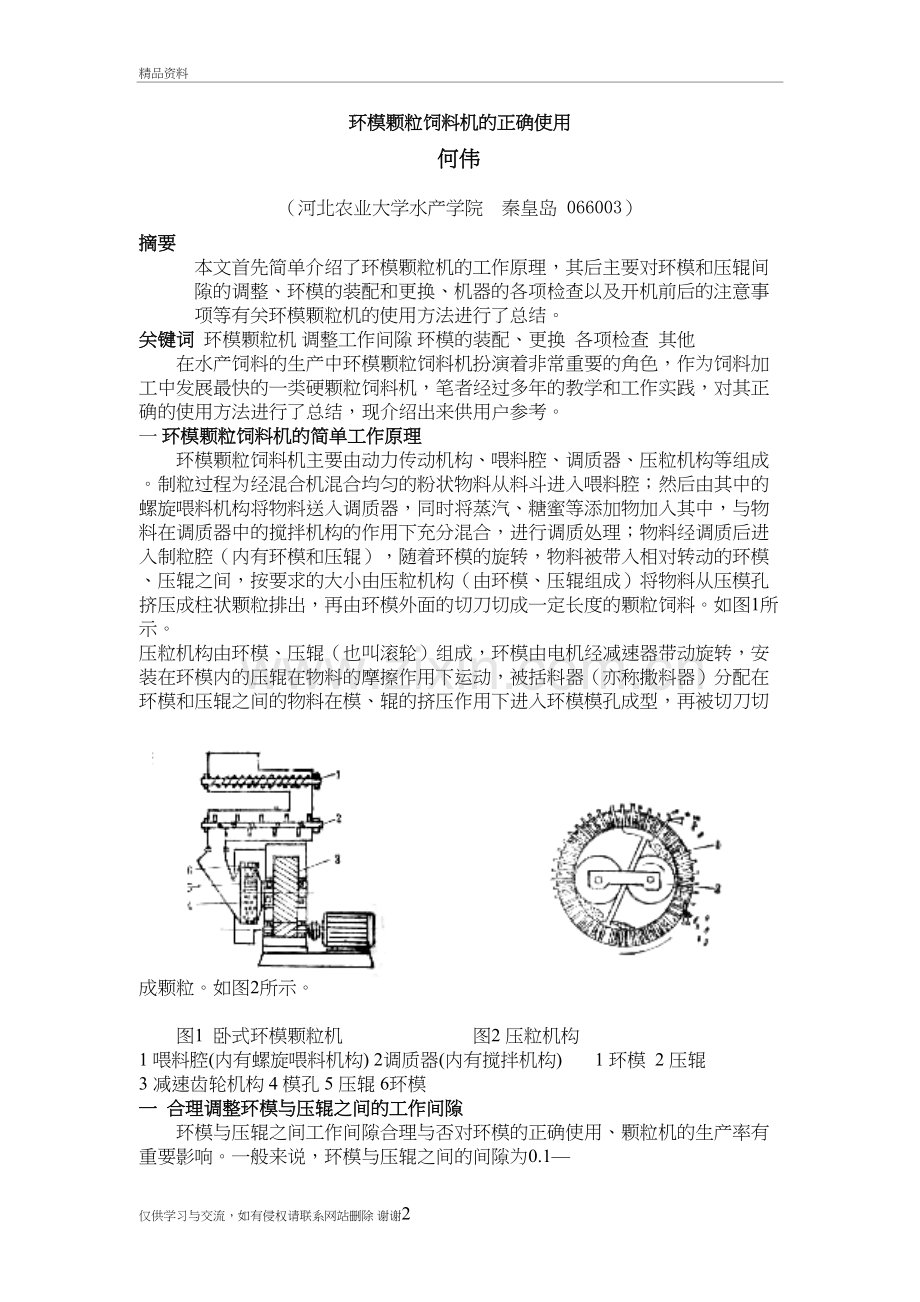

环模颗粒饲料机的正确使用精品资料环模颗粒饲料机的正确使用何伟 （河北农业大学水产学院 秦皇岛 066003）摘要 本文首先简单介绍了环模颗粒机的工作原理，其后主要对环模和压辊间隙的调整、环模的装配和更换、机器的各项检查以及开机前后的注意事项等有关环模颗粒机的使用方法进行了总结。关键词 环模颗粒机 调整工作间隙 环模的装配、更换 各项检查 其他在水产饲料的生产中环模颗粒饲料机扮演着非常重要的角色，作为饲料加工中发展最快的一类硬颗粒饲料机，笔者经过多年的教学和工作实践，对其正确的使用方法进行了总结，现介绍出来供用户参考。一 环模颗粒饲料机的简单工作原理环模颗粒饲料机主要由动力传动机构、喂料腔、调质器、压粒机构等组成。制粒过程为经混合机混合均匀的粉状物料从料斗进入喂料腔；然后由其中的螺旋喂料机构将物料送入调质器，同时将蒸汽、糖蜜等添加物加入其中，与物料在调质器中的搅拌机构的作用下充分混合，进行调质处理；物料经调质后进入制粒腔（内有环模和压辊），随着环模的旋转，物料被带入相对转动的环模、压辊之间，按要求的大小由压粒机构（由环模、压辊组成）将物料从压模孔挤压成柱状颗粒排出，再由环模外面的切刀切成一定长度的颗粒饲料。如图1所示。压粒机构由环模、压辊（也叫滚轮）组成，环模由电机经减速器带动旋转，安装在环模内的压辊在物料的摩擦作用下运动，被括料器（亦称撒料器）分配在环模和压辊之间的物料在模、辊的挤压作用下进入环模模孔成型，再被切刀切成颗粒。如图2所示。 图1 卧式环模颗粒机 图2 压粒机构1 喂料腔(内有螺旋喂料机构) 2调质器(内有搅拌机构) 1 环模 2 压辊3 减速齿轮机构 4 模孔 5 压辊 6环模一 合理调整环模与压辊之间的工作间隙环模与压辊之间工作间隙合理与否对环模的正确使用、颗粒机的生产率有重要影响。一般来说，环模与压辊之间的间隙为0.10.3。以实践经验来说，用手扳动环模旋转的同时，压辊应达到“似转非转”的状态为佳。若环模和压辊的间隙太大，物料将在压辊和环模之间打滑，不能制粒；若环模和压辊的间隙太小，将会导致加大环模和压辊的磨损缩短其使用寿命。通常情况下应在保证物料在压辊和环模之间不打滑的前提下，尽可能将环模和压辊的间隙调大。正确的操作是：在刚制粒时将环模和压辊的间隙调小，在正常制粒时尽可能将环模和压辊的间隙调大，有利于减小环模和压辊磨损及提高颗粒质量。另外，在调节环模和压辊的间隙时，还应注意压辊的调节方向，压辊的调节方向应与环模的转向相反，错误的调节压辊和环模的间隙，容易使环模受损；当压辊数目在两个获两个以上时，各滚轮的工作间隙必须相等，否则会引起震动和偏磨，并使颗粒质量下降。二 制粒前对物料进行必要清理在制粒前，对所使用的物料要进行必要清理，避免物料混有大块砂石、砂粒、铁块、螺栓及铁屑等硬颗粒。因为这些杂质加速了环模的磨损，而且大量的硬杂质将造成环模多次受力，使环模产生疲劳，当某次受力超过环模的强度极限时，环模将出现破裂现象。三 环模的装配、更换对于通过锥面装配的环模来说，新装模时，要求避免造成锥面的碰伤及刮伤，并对其锥面及其配合传动轮圆锥面进行必要的清理并涂油装配；更换环模时，不得采用钢锤拆卸环模，否则环模易受损。拆卸时不要碰伤及刮伤锥面，应涂油保护。对于抱箍式装配的环模来说，对其装配面及其配合的元件的保护与检查也是相当必要的。另外还要考虑： 固定环模螺栓不得过长或过短，否则将易使环模在环模螺孔处损坏，不得使用劣质的螺栓；要确保固定环模螺栓足够的力矩；安装环模时，固定环模螺栓孔不得藏有污垢；不得冲压或打磨环模标志；应尽可能避免旧与新的配套使用，因为旧环模与新压辊配套使用或新环模与旧压辊配套使用时易损坏环模；对于经常需更换环模的颗粒机来说，要求定期对传动轮缘进行检查，防止其过度磨损而导致固定环模螺栓断裂。四 机器的各项检查1 底架紧固性检查。检查机体与底架、电动机与底架的紧固情况。对于环模式颗粒饲料机主要检查环模以及压辊支架和压辊的紧固情况。2搅龙检查。打开粉料喂入搅龙的观察口，检查搅龙内有无异物。用手转动搅龙轴， 应转动平稳，没有擦碰的杂音。3仓门密封性检查。反复开关环模压制仓门，检查其是否开关方便，封闭严密。尤其要对压制仓与粉料喂入搅龙联接处的密封性和锁定的可靠性进行检查，达到就位准确，锁定牢固，不漏粉料的要求。4安全性检查。为防止异物进入机内而损坏机器，大中型环模式颗粒饲料机的主轴上设置有安全联动器，当有异物进入环模时，主轴的阻力会急剧增加，使安全联动器与主轴联锁的安全栓折断。这时，联动器上的凸状边就会立即触动行程开关的拨叉。切断主轴电动机的电源，从而保护颗粒饲料机不受损坏。因此，在选购时一定要仔细地检查主轴安全连动器的凸状边是否能够有效触动行程开关的拔叉。为防止颗粒饲料机的环模在运转中误伤操作人员，有的机器在压制仓门上安装了一个与主轴电动机电源串联的行程开关，只有在仓门处于关闭的状态下，主轴电动机的电源才能被接通。这个行程开关的检查方法与安全联动器的检查方法一样。在颗粒饲料机的粉料喂入口必须装有保安磁铁，可用实物检查一下其功能是否可靠。五 其他 1 严格按操作规程进行操作，避免因操作不当而造成事故或堵塞； 2 机器启动前应对各联接部分进行检查，有间隙的部位应调整，需润滑的部位按规定进行润滑； 3 机器启动后，应空转35分钟，并注意其运转情况，仪表指针的变动等，发现不正常立即停车检查； 4 机器工作过程中，要注意除石去铁，工作一定时间后应除去永磁铁上的铁质物。工作中应注意观察各部分的运转情况，出现震动、噪声过大都是发生故障的信号，必须及时排查； 5 工作结束后，停止加料，让机器继续运转，排空制粒腔内的饲料；停车后清除模孔内的物料，若干结在模孔中，将妨碍下次使用。最好在停车前用拌和3%植物油的物料压制几分钟，使含油物料充满孔内，以便下次启动和容易出料。这种含有物料收集好后，可以反复使用。长期不用时可用含油较高的饲料或油质木屑填充模孔防止生锈，以利下次工作。 6 环模孔的光洁度对产量影响很大：光洁度低时，阻力增大。各模孔光洁度有差异时，会使出粒和磨损不均匀，降低了环模的使用寿命。新机器应用含油率较高得粉料进行12个班次的试运转，对模孔进行抛光。参考文献谢士飞主编 池塘养鱼机械化综合实用技术 农业出版社 1998发 稿 卡姓 名何伟年 龄35电 话 （区号）宅0335-3142104字 数2600办0335-8856715论文题目环模颗粒饲料机的正确使用邮 编066003E-mail happyheyusong所属栏目工作单位（通讯地址）河北农业大学水产学院 机电工程系 河北省秦皇岛市海港区河北大街东段52号仅供学习与交流，如有侵权请联系网站删除 谢谢5
