35kV及以下变电站典型主接线图

精品资料

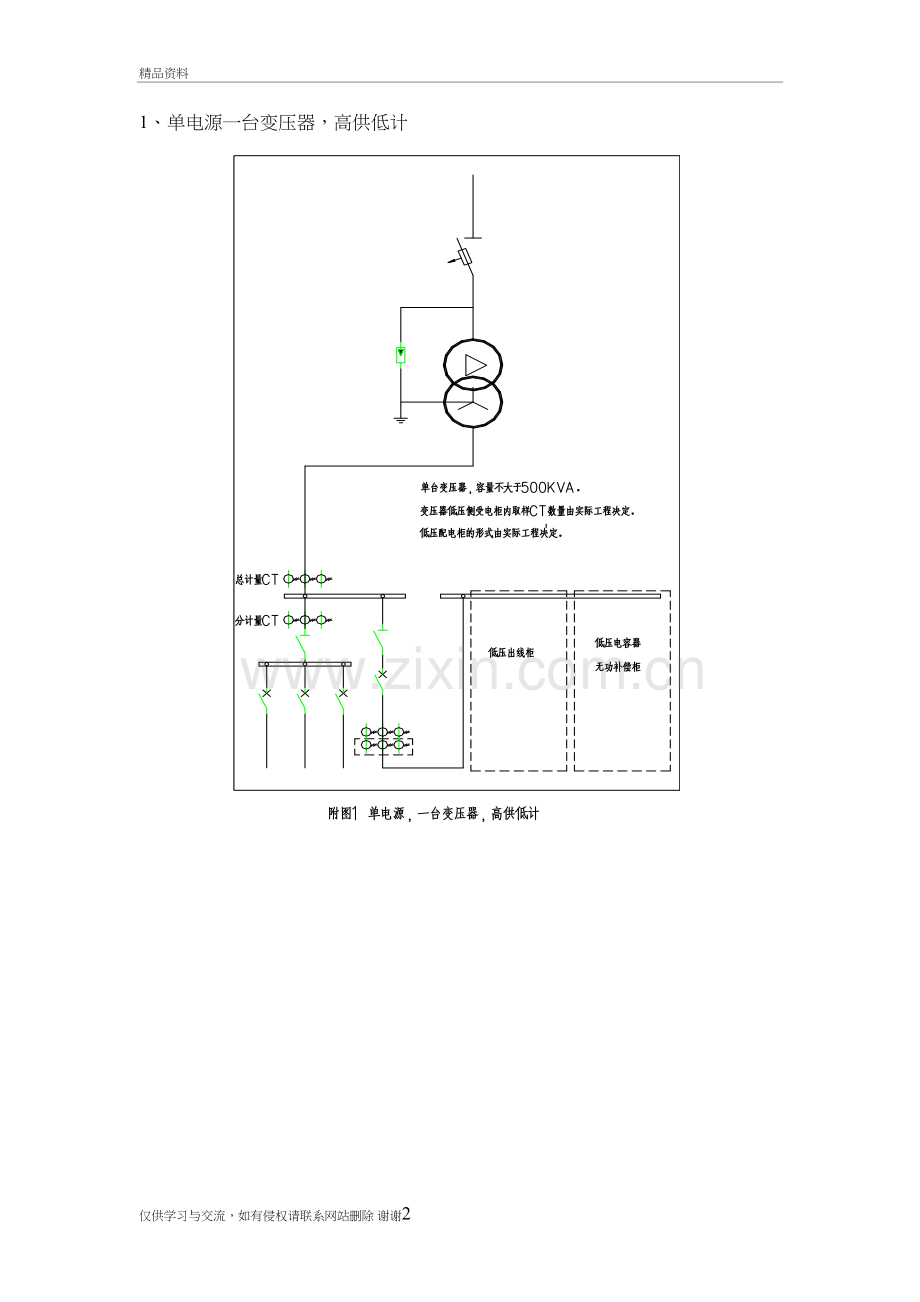

1、 单电源一台变压器，高供低计

2、 单电源一台变压器，高供高计（负荷开关）

3、 单电源二台变压器，高供高计（负荷开关）

4、 单电源一台变压器，高供高计（断路器）

5、 高压双电源一台变压器，高压单母线，负荷开关

6、 双电源一高一低，一台变压器，高压线变组（负荷开关），低压单母线分段

7、 高压双电源二台变压器，高供高计（负荷开关），高压单母线、低压单母线分段

仅供学习与交流，如有侵权请联系网站删除 谢谢10
8、 高压双电源（一主一备）三台变压器，高供高计（断路器），高压单母线、低压环形接线
9、高压双电源（两路同供）四台变压器，高供高计（断路器），高压单母线分段、低压多分段，加所变
