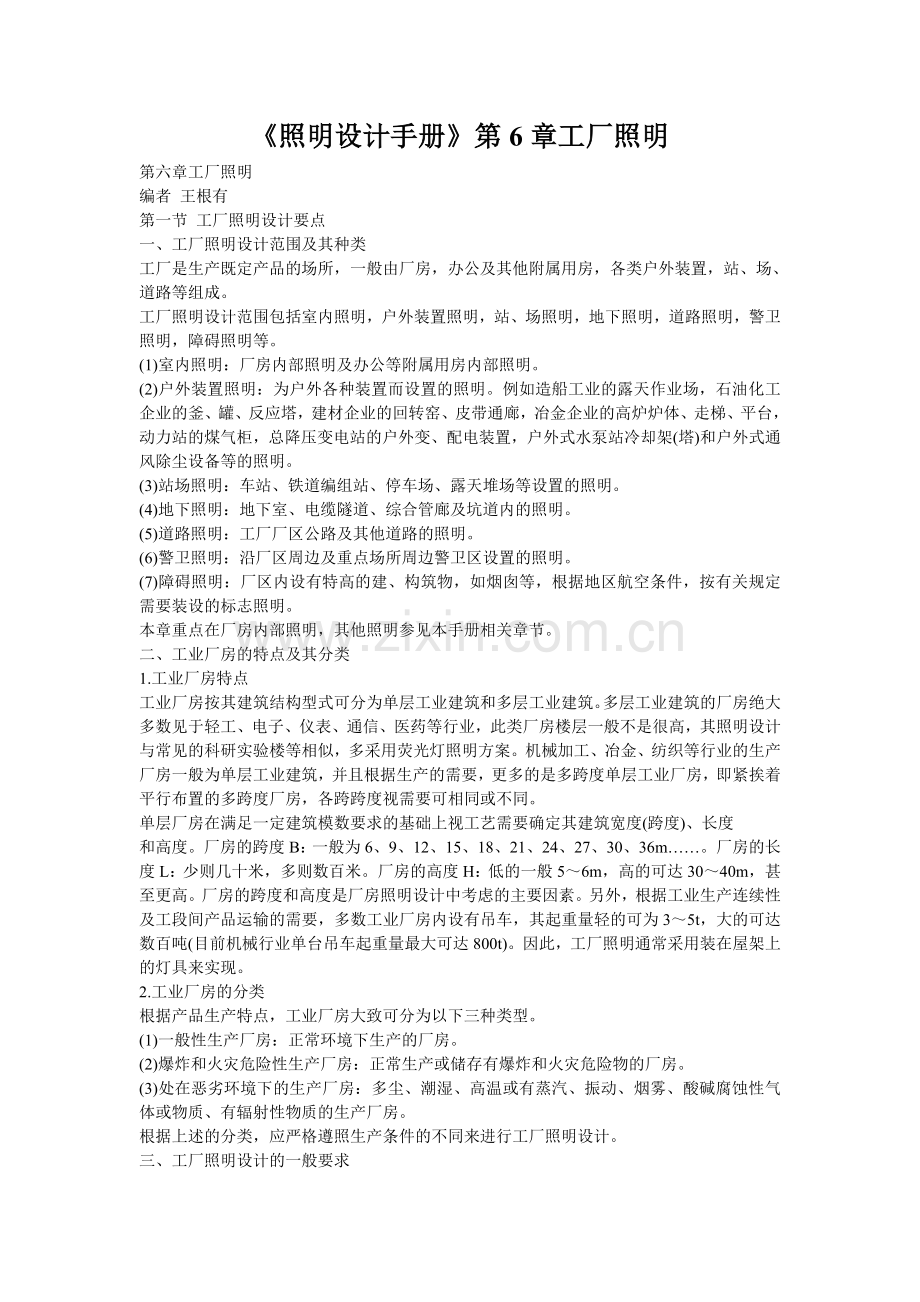

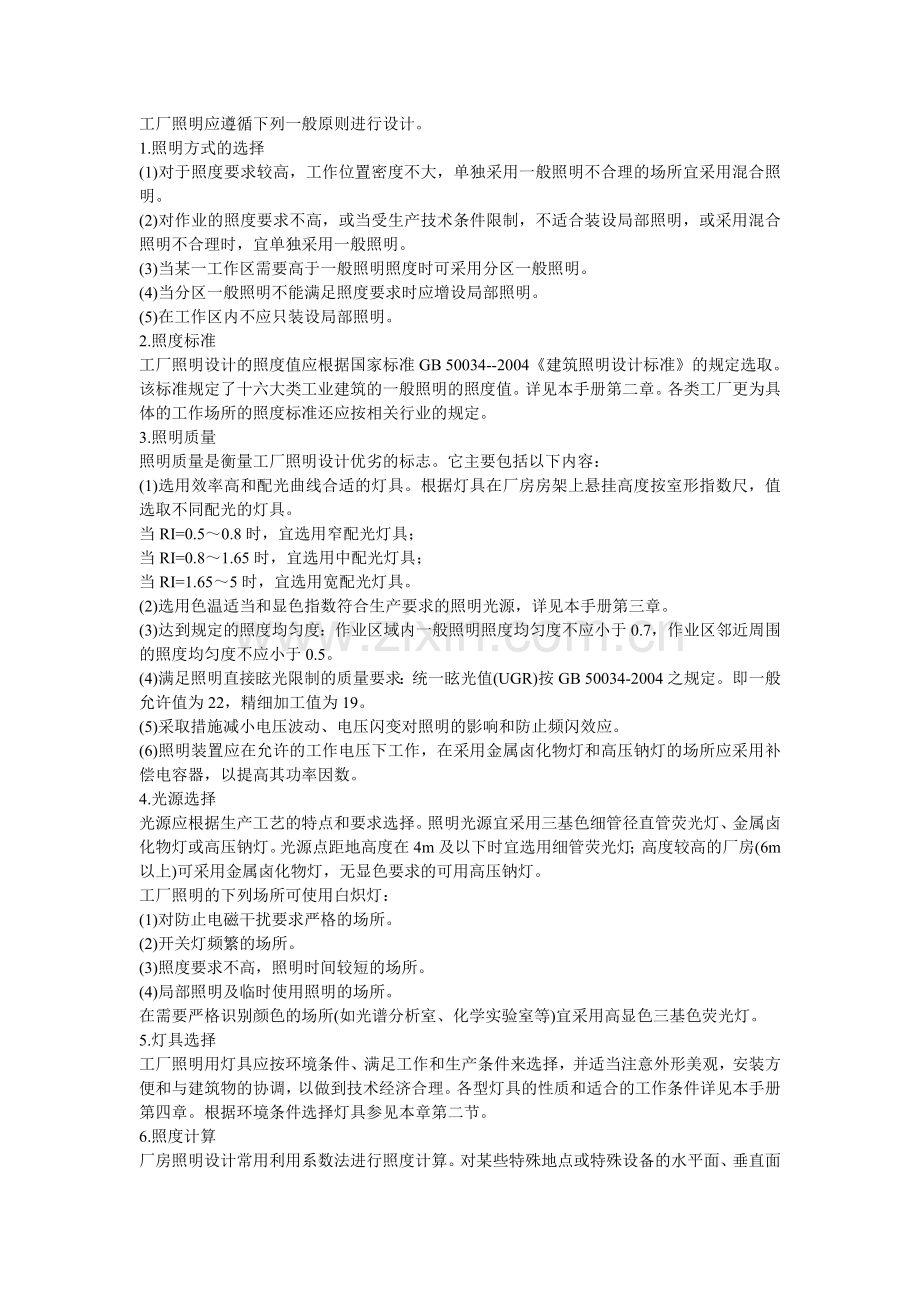

照明设计手册第6章工厂照明第六章工厂照明编者 王根有第一节 工厂照明设计要点一、工厂照明设计范围及其种类工厂是生产既定产品的场所，一般由厂房，办公及其他附属用房，各类户外装置，站、场、道路等组成。工厂照明设计范围包括室内照明，户外装置照明，站、场照明，地下照明，道路照明，警卫照明，障碍照明等。(1)室内照明：厂房内部照明及办公等附属用房内部照明。(2)户外装置照明：为户外各种装置而设置的照明。例如造船工业的露天作业场，石油化工企业的釜、罐、反应塔，建材企业的回转窑、皮带通廊，冶金企业的高炉炉体、走梯、平台，动力站的煤气柜，总降压变电站的户外变、配电装置，户外式水泵站冷却架(塔)和户外式通风除尘设备等的照明。(3)站场照明：车站、铁道编组站、停车场、露天堆场等设置的照明。(4)地下照明：地下室、电缆隧道、综合管廊及坑道内的照明。(5)道路照明：工厂厂区公路及其他道路的照明。(6)警卫照明：沿厂区周边及重点场所周边警卫区设置的照明。(7)障碍照明：厂区内设有特高的建、构筑物，如烟囱等，根据地区航空条件，按有关规定需要装设的标志照明。本章重点在厂房内部照明，其他照明参见本手册相关章节。二、工业厂房的特点及其分类1.工业厂房特点工业厂房按其建筑结构型式可分为单层工业建筑和多层工业建筑。多层工业建筑的厂房绝大多数见于轻工、电子、仪表、通信、医药等行业，此类厂房楼层一般不是很高，其照明设计与常见的科研实验楼等相似，多采用荧光灯照明方案。机械加工、冶金、纺织等行业的生产厂房一般为单层工业建筑，并且根据生产的需要，更多的是多跨度单层工业厂房，即紧挨着平行布置的多跨度厂房，各跨跨度视需要可相同或不同。单层厂房在满足一定建筑模数要求的基础上视工艺需要确定其建筑宽度(跨度)、长度和高度。厂房的跨度B：一般为6、9、12、15、18、21、24、27、30、36m。厂房的长度L：少则几十米，多则数百米。厂房的高度H：低的一般56m，高的可达3040m，甚至更高。厂房的跨度和高度是厂房照明设计中考虑的主要因素。另外，根据工业生产连续性及工段间产品运输的需要，多数工业厂房内设有吊车，其起重量轻的可为35t，大的可达数百吨(目前机械行业单台吊车起重量最大可达800t)。因此，工厂照明通常采用装在屋架上的灯具来实现。2.工业厂房的分类根据产品生产特点，工业厂房大致可分为以下三种类型。(1)一般性生产厂房：正常环境下生产的厂房。(2)爆炸和火灾危险性生产厂房：正常生产或储存有爆炸和火灾危险物的厂房。(3)处在恶劣环境下的生产厂房：多尘、潮湿、高温或有蒸汽、振动、烟雾、酸碱腐蚀性气体或物质、有辐射性物质的生产厂房。根据上述的分类，应严格遵照生产条件的不同来进行工厂照明设计。三、工厂照明设计的一般要求工厂照明应遵循下列一般原则进行设计。1.照明方式的选择(1)对于照度要求较高，工作位置密度不大，单独采用一般照明不合理的场所宜采用混合照明。(2)对作业的照度要求不高，或当受生产技术条件限制，不适合装设局部照明，或采用混合照明不合理时，宜单独采用一般照明。(3)当某一工作区需要高于一般照明照度时可采用分区一般照明。(4)当分区一般照明不能满足照度要求时应增设局部照明。(5)在工作区内不应只装设局部照明。2.照度标准工厂照明设计的照度值应根据国家标准GB 50034-2004建筑照明设计标准的规定选取。该标准规定了十六大类工业建筑的一般照明的照度值。详见本手册第二章。各类工厂更为具体的工作场所的照度标准还应按相关行业的规定。3.照明质量照明质量是衡量工厂照明设计优劣的标志。它主要包括以下内容：(1)选用效率高和配光曲线合适的灯具。根据灯具在厂房房架上悬挂高度按室形指数尺，值选取不同配光的灯具。当RI=0.50.8时，宜选用窄配光灯具；当RI=0.81.65时，宜选用中配光灯具；当RI=1.655时，宜选用宽配光灯具。(2)选用色温适当和显色指数符合生产要求的照明光源，详见本手册第三章。(3)达到规定的照度均匀度：作业区域内一般照明照度均匀度不应小于0.7，作业区邻近周围的照度均匀度不应小于0.5。(4)满足照明直接眩光限制的质量要求：统一眩光值(UGR)按GB 50034-2004之规定。即一般允许值为22，精细加工值为19。(5)采取措施减小电压波动、电压闪变对照明的影响和防止频闪效应。(6)照明装置应在允许的工作电压下工作，在采用金属卤化物灯和高压钠灯的场所应采用补偿电容器，以提高其功率因数。4.光源选择光源应根据生产工艺的特点和要求选择。照明光源宜采用三基色细管径直管荧光灯、金属卤化物灯或高压钠灯。光源点距地高度在4m及以下时宜选用细管荧光灯；高度较高的厂房(6m以上)可采用金属卤化物灯，无显色要求的可用高压钠灯。工厂照明的下列场所可使用白炽灯：(1)对防止电磁干扰要求严格的场所。(2)开关灯频繁的场所。(3)照度要求不高，照明时间较短的场所。(4)局部照明及临时使用照明的场所。在需要严格识别颜色的场所(如光谱分析室、化学实验室等)宜采用高显色三基色荧光灯。5.灯具选择工厂照明用灯具应按环境条件、满足工作和生产条件来选择，并适当注意外形美观，安装方便和与建筑物的协调，以做到技术经济合理。各型灯具的性质和适合的工作条件详见本手册第四章。根据环境条件选择灯具参见本章第二节。6.照度计算厂房照明设计常用利用系数法进行照度计算。对某些特殊地点或特殊设备的水平面、垂直面或倾斜面上的某点，当需计算其照度值时可采用逐点法进行计算。7.工厂照明线路的敷设方式厂房照明支线一般采用绝缘导线沿(或跨)屋架用绝缘子(或瓷柱)明敷的方式。当大跨度厂房屋面结构采用网架型式时，除上述方式外，还可采用绝缘导线或电缆穿钢管沿网架敷设。爆炸和火灾危险性厂房的照明线路一般采用铜芯绝缘导线穿水煤气钢管明敷。在受化学性(酸、碱、盐雾)腐蚀物质影响的地方可采用穿硬塑料管敷设。根据具体情况，在有些场所也可采用线槽或专用照明母线吊装敷设。第二节 按环境象件选择灯具在按环境条件选择灯具的型式时，需注意环境温度、湿度、振动、污秽、尘埃、腐蚀、有爆炸和火灾危险介质等情况。以下分三种环境条件来选择灯具。一、一般性工业厂房的灯具选择(1)在正常环境中(采暖或非采暖场所)一般采用开启式灯具。(2)含有大量尘埃，但无爆炸和火灾危险的场所，选用与灰尘量值相适应的灯具。多尘环境中灰尘的量值用在空气中的浓度(mgm3)或沉降量mg(m2d)来衡量。灰尘沉降量分级见表6-1。对于一般多尘环境，宜采用防尘型(IPSX级)灯具。对于多尘环境或存在导电性灰尘的一般多尘环境，宜采用尘密型(IP6X级)灯具。对导电纤维(如碳素纤维)环境应采用 IP65级灯具。对于经常需用水冲洗的灯具应选用不低于IP65级灯具。(5)采取措施减小电压波动、电压闪变对照明的影响和防止频闪效应。(6)照明装置应在允许的工作电压下工作，在采用金属卤化物灯和高压钠灯的场所应采用补偿电容器，以提高其功率因数。4.光源选择光源应根据生产工艺的特点和要求选择。照明光源宜采用三基色细管径直管荧光灯、金属卤化物灯或高压钠灯。光源点距地高度在4m及以下时宜选用细管荧光灯；高度较高的厂房(6m以上)可采用金属卤化物灯，无显色要求的可用高压钠灯。工厂照明的下列场所可使用白炽灯：(1)对防止电磁干扰要求严格的场所。(2)开关灯频繁的场所。(3)照度要求不高，照明时间较短的场所。(4)局部照明及临时使用照明的场所。在需要严格识别颜色的场所(如光谱分析室、化学实验室等)宜采用高显色三基色荧光灯。5.灯具选择工厂照明用灯具应按环境条件、满足工作和生产条件来选择，并适当注意外形美观，安装方便和与建筑物的协调，以做到技术经济合理。各型灯具的性质和适合的工作条件详见本手册第四章。根据环境条件选择灯具参见本章第二节。6.照度计算厂房照明设计常用利用系数法进行照度计算。对某些特殊地点或特殊设备的水平面、垂直面或倾斜面上的某点，当需计算其照度值时可采用逐点法进行计算。7.工厂照明线路的敷设方式厂房照明支线一般采用绝缘导线沿(或跨)屋架用绝缘子(或瓷柱)明敷的方式。当大跨度厂房屋面结构采用网架型式时，除上述方式外，还可采用绝缘导线或电缆穿钢管沿网架敷设。爆炸和火灾危险性厂房的照明线路一般采用铜芯绝缘导线穿水煤气钢管明敷。在受化学性(酸、碱、盐雾)腐蚀物质影响的地方可采用穿硬塑料管敷设。根据具体情况，在有些场所也可采用线槽或专用照明母线吊装敷设。第二节接环境象件选择灯具在按环境条件选择灯具的型式时，需注意环境温度、湿度、振动、污秽、尘埃、腐蚀、有爆炸和火灾危险介质等情况。以下分三种环境条件来选择灯具。一、一般性工业厂房的灯具选择(1)在正常环境中(采暖或非采暖场所)一般采用开启式灯具。(2)含有大量尘埃，但无爆炸和火灾危险的场所，选用与灰尘量值相适应的灯具。多尘环境中灰尘的量值用在空气中的浓度(mgm3)或沉降量mg(m2d)来衡量。灰尘沉降量分级见表6-1。对于一般多尘环境，宜采用防尘型(IP5X级)灯具。对于多尘环境或存在导电性灰尘的一般多尘环境，宜采用尘密型(IP6X级)灯具。对导电纤维(如碳素纤维)环境应采用 IP65级灯具。对于经常需用水冲洗的灯具应选用不低于IP65级灯具。表6-1灰尘沉降量分级 级别灰尘沉降量月平均值，mg(m2d)说明I10100清洁环境300550一般多尘环境I550多尘环境(3)在装有锻锤、大型桥式吊车等振动较大的场所宜选用防振型灯具，当采用普通灯具时应采取防振措施。对摆动较大场所使用的灯具尚应有防脱落措施。(4)在有可能受到机械撞伤的场所或灯具的安装高度较低时，灯具应有安全保护措施。二、潮湿和有腐蚀性工业厂房的灯具选择(1)潮湿和特别潮湿的场所，应采用相应防护等级的防水型灯具。灯具的外壳防护等级(IP代码)见本手册第四章。对虽属潮湿但不很严重的场所，可采用带防水灯头的开启式灯具。(2)在有化学腐蚀性物质的场所，应根据腐蚀环境类别选择相应的灯具。腐蚀环境类别的划分根据化学腐蚀性物质的释放严酷度、地区最湿月平均最高相对湿度等条件而定。化学腐蚀性物质的释放严酷度分级见表6-2，腐蚀环境分类见表6-3，户内外腐蚀环境灯具的选择见。表6-4。表6-2化学腐蚀性物质释放严酷度分级 化学腐蚀性物质名称级别1级2级3级气体及其释放浓度(mgm3)氯气(Cl4)0.10.30.3113氯化氢(HCl)0.1-0.50.5115二氧化硫(S02)0.111101040氮氧化肥(折算成NO2)0.1111010-20硫化氢(H2S)0.010.50.5101070氟化物(折算成HF)0.0030.030.030.30.3-2氨气(NH4)0.3333535175雾酸雾(硫酸、盐酸、硝酸)碱雾(氢氧化钠)有时存在经常存在液体硫酸、盐酸、硝酸、氢氧化钠、食盐水、氨水有时滴漏经常滴漏粉尘腐蚀性悬浮粉尘微量少量大量土壤pH值6.5到8.54.56.58.5有机质()1.5硝酸根离子()1 X 103电阻率(m)50100235023注化学腐蚀性气体浓度系历年最湿月在电气装置安装现场所实测到的平均最高浓度值。实测处距化学腐蚀性气体释放口一般要求在1m外，不应紧靠释放源。表6-3腐蚀环境分类 环境特征类别0类1类2类轻腐蚀环境中等腐蚀环境强腐蚀环境化学腐蚀性物质的释放状况一般无泄漏现象，任一种腐蚀性物质的释放严酷度经常为1级，有时(如事故或不正常操作时)可能达2级有泄漏现象，任一种腐蚀性物质的释放严酷度经常为2级，有时(如事故或不正常操作时)可能达3级泄漏现象较严重，任一种腐蚀性物质的释放严酷度经常为3级，有时(如事故或不正常操作时)偶然超过3级地区最湿月平均最高相对湿度(25，)65及以上75及以上85及以上操作条件由于风向关系，有时可闻到化学物质气味经常能感到化学物质的刺激，但不需配戴防护器具进行正常的工艺操作对眼睛或外呼吸道有强烈刺激，有时需配戴防护器具才能进行正常的工艺操作表观现象建筑物和工艺、电气设施只有一般锈蚀现象，工艺和电气设施只需常规维修；一般树木生长正常建筑物和工艺、电气设施腐蚀现象明显，工艺和电气设施一般需年度大修；一般树木生长不好建筑物和工艺、电气设施腐蚀现象严重，设备大修间隔期较短；一般树木成活率低通风情况通风条件正常自然通风良好通风条件不好注 如果地区最湿月平均最低温度低于25时，其同月平均最高相对湿度必须换算到25时的相对湿度。表6-4户内外腐蚀环境灯具的选择 电气设备名称户内环境类别户外环境类别0类1类2类0类1类2类灯具普通型或防水防尘型防腐密闭型防水防尘型户外防腐密闭型三、爆炸和火灾危险性工业厂房的灯具选择1.爆炸性气体环境爆炸危险陛工业厂房应按其爆炸气体环境分区选择灯具。爆炸性气体环境分区见表6-5，灯具防爆结构的选型见表6-6。表6-5爆炸性气体环境分区 气体或蒸气爆炸性混合物环境特征GB 50058-1992爆炸和火灾危险环境电力装置设计规范GB 3836.14 2000爆炸性气体环境用电气设备第14部分危险场所分类0连续出现或长期出现爆炸性气体混合物的环境爆炸性气体环境连续出现或长时间存在的场所1在正常运行时，可能出现爆炸性气体混合物的环境在正常运行时，可能出现爆炸性气体环境的场所2在正常运行时，不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时间存在的爆炸性气体混合物的环境在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所注1.正常运行是指正常的开车、运转、停车、易燃物质产品的装卸、密闭容器盖的开闭，安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。2.少量释放可看作是正常运行。如靠泵输送液体时从密封口释放可看作是少量释放。3.故障(例如：泵密封件、法兰密封垫的损坏或偶然产生的漏泄等)，包括紧急维修或停机都不能看作是正常运行。4.在生产中0区是极个别的，大多数情况属于2区。在设计时应采取合理措施尽量减少1区。表6-6气体或蒸汽爆炸危险环境的灯具防爆结构的选型 灯具及附件名称1区2区隔爆d增安e隔爆d增安e固定式灯移动式灯携带式电池灯指示灯类镇流器oooO-oooooo-_-0o注0一适用；一尽量避免；一不适用；一一结构上不现实。2.爆炸性粉尘危险环境爆炸性粉尘环境灯具应按其区域分类进行选择。爆炸性粉尘环境危险区域分类见表6-7，灯具选型见表6-8、表6-9。表6-7爆炸性粉尘环境危险区域分类 引自标准、规范GB 50058-1992引自标准、规范GB 12476.1_2000可燃性粉尘环境用电设备第1部分：用外壳和限制表面温度保护的电气设备第1节电气设备的技术要求分区内容分区内容10连续出现或长期出现爆炸性粉尘的环境20在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物和或可能形成无法控制和极厚的粉尘层的场所及容器内部21在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物，但未划入20区的场所11有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境22在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在，或可燃性粉尘偶尔出现堆积或可能存在粉尘层，并且产生可燃性粉尘与空气混合物的场所。如果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分为21区表6-8粉尘爆炸环境灯具选型(按GB 50058-1992要求) 灯具所处环境区域等级设备结构类型可燃性非导电粉尘11DP防尘结构可燃纤维爆炸性粉尘环境10DT尘密结构其他爆炸性粉尘环境11表6-9粉尘爆炸环境灯具选型(引自IEC 31241-1-2-1999) 防粉尘点燃设备类型危险场所分区粉尘类型20区或21区22区A导电性DIPA20或DIPA2IDIPA21(IP6X)非导电性DIPA20或DIPA21DIPA22或DIPA21B导电性DIPB20或DIPB21DIPB21非导电性DIPB20或DIPB21DIPB22或DIPB21注1.由于现行可燃性粉尘环境用电气设备已按GB 12476.1-2000标准生产，而GB 50058-1992正在修编，在过渡期可按GB 50058-1992中10区，相当于GB 12476.1-2000标准中20、21区。11区相当于22区考虑分区。2在GB 50058-1992中DT“尘密”相当于GB 12476.1-2000中的A20、A21、B20、B21。DP“防尘”相当于A22、B22。3.火灾危险环境的灯具防护结构选型火灾危险环境划分为三个区，详见表6-10，其灯具结构选型见表6-11。表6-10火灾危险分区(引自GB 50058-1992) 分区含义21具有闪点高于环境温度的可燃液体，在数量和配置上能引起火灾危险的环境22具有悬浮状、堆积状的可燃粉尘或可燃纤维，虽不可能形成爆炸混合物，但在数量和配置上能引起火灾的环境23具有固体状态的可燃物质，在数量和配置上能引起火灾危险的环境表6-11火灾危险环境的灯具防护结构的选型 火灾危险环境21区22区23区防护等级灯具固定安装IP2XIP5XIP2X移动式和携带式IP5X注1.移动式和携带式照明灯具的玻璃罩，应有金属网保护。2.表中防护等级的标志含义见本手册第四章。第三节工业厂房布灯方案一、典型布灯方案在总结工业厂房照明设计经验的基础上，编制了7种有代表性的布灯方案，列于图6-1。图6-1中，B为跨度，方案选择单层工业厂房常见的跨度，即9、12、15、18、21、24、27、30m，共8种。单层工业厂房常见的柱距为6、8、9、12m，图6-1方案选择的柱距为6m(只在方案1中标注)。部分布灯方案也可用于柱距12m的厂房。图中各布灯方案，灯具离柱轴线距离是按单跨度厂房一般要求确定的，对于多跨度厂房，灯具离柱轴线距离可作必要调整变更，即将方案2、4、5中的1/5B改为1/4B，3/5B改为11/2B，其余方案不变，以求灯具之间的距离比较均匀。设计中灯位还应根据工艺布置情况作适当变化。灯具的悬挂高度，按灯具离规定作业面高度选取6、9、12、15、18、21、24、27m，共8种。布灯方案的选择：应注意不是每一种布灯方案都适用于各种跨度和高度的厂房；对于待设计的厂房，首先应计算出室形指数肼，再根据RI，值选择合适光分布类别的灯具(见本章第一节)；按跨度及要求的照度标准值选取一个布灯方案，计算出布灯的距高比，再校验此距高比不大于所选用的灯具的最大允许距高比(见第四章)。如果超过，应另选布灯方案或更换另一种灯具。二、典型工业厂房布灯实例本节依据8种厂房跨度，分别按几种常见的高度和两种照度标准(2001x和3001x)选择图6-1中合适的布灯方案并按多跨度厂房(三跨)设计进行分析计算。计算条件：(1)按宽配光、中配光及窄配光灯具的技术参数(灯具配光定义见表4-9)。(2)金属卤化物灯的技术参数：250W金卤灯光通量按184501m和205001m计；400W金属卤化物灯光通量按324001m和360001m计。(3)高压钠灯的技术参数：250W钠灯光通量按250001m计；400W钠灯光通量按470001m计。(4)顶棚、墙面、地面的反射比分别按0.5、0.3、0.2计，维护系数按0.7计。注：设计中实际数据和以上各项设定系数值有差异时，其计算照度应作必要修正。1.金属卤化物灯方案对应8种不同跨度，几种不同高度和两种不同照度标准的布灯方案及相应的照度计算值，列于表6-12表6-19。表6-12建筑物跨度(B)9m，照度标准2003001x 计算高度(m)布灯方案号灯具型式金属卤化物灯光源功率(W)矿光通量(1m)照度(1x)功率密度(Wm2)平均值均匀度最小值最大值62宽配光25020500176.870.5089.12025.365宽配光2501 8450316 980.6921736210.592中配光25020500176.270.581032015.395宽配光25020500319.100.6119437610.5123宽配光25020500215.360.591272587.8122窄配光40036000289.710.571643468.3153中配光25020500203.010.561142467.8155中配光25020500302.000.5817536410.5表6-13建筑物跨度(B)12m，照度标准2003001x 计算高度(m)布灯方案号灯具型式金属卤化物灯光源功率(W)光通量(1m)照度(1x)功率密度(Wm2)平均值均匀度最小值最大值65宽配光25018450237.800.681612677.965中配光25020500288.290.702033107.995宽配光25018450224.710.561262657.995中配光25020500271.340.581573067.9122宽配光40036000208.340.591232416.3125窄配光25020500276.500.561563137.9152中配光40036000193.580.541042416.3153宽配光400360002890.551603619.4表6-14建筑物跨度(B)15m，照度标准200300lx 计算高度(m)布灯方案号灯具型式金属卤化物灯光源功率(W)光通量(1m)照度(1x)功率密度(Wm2)平均值均匀度最小值最大值65宽配光25020500224.120.741662486.367宽配光25018450299.100.672003339.595中配光25018450202.050.611232206.397中配光25018450301.520.611853309.5125窄配光25018450206.060.611262306.3125中配光40032400307.120.5516535710155中配光25020500202.570521062376.3155中配光40032400296.280.5416037010185窄配光25020500212.000.521102436.3185中配光40036000306.690.5517038810表6-15建筑物跨度(B)18m，照度标准2003001x 计算高度(m)布灯方案号灯具型式金属卤化物灯光源功率(W)光通量(1m)照度(Ilx)功率密度(Wm2)平均值均匀度最小值最大值65宽配光25020500188.330.661242055.367中配光25020500294.000.702053118.295中配光25020500188.880.581092045.397中配光25020500281.100.571593088.2127中配光25018450228.670.571302608.2127窄配光25020500294.440.671983168.2153中配光40032400196.800.561112406.3155中配光40036000295.160.551633598.3183中配光40036000205.710.561152596.3185窄配光40036000300.230.531583598.3表6-16建筑物跨度(B)21m，照度标准2003001x 计算高度(m)布灯方案号灯具型式金属卤化物灯光源功率(W)光通量(1m)照度(ix)功率密度(Wm2)平均值均匀度最小值最大值67宽配光25018450219.330.711562416.767中配光25020500255.410.771472796.797宽配光25018450208.270.551152366.797中配光25020500246.120.591462646.7127中配光25018450218.310.611342356.7125窄配光40036000293.860.571673277.1155宽配光40032400221.980.541202607.1157宽配光40032400332.140.5418138310.6185中配光40032400222.990.531192727.1187中配光40032400327.190.5016340910.6表6-17建筑物跨度(B)24m，照度标准2003001x 计算高度(m)布灯方案号灯具型式金属卤化物灯光源功率(w)光通量(1m)照度(Ix)功率密度(Wm2)平均值均匀度最小值最大值67宽配光25020500214.100.671432315.897宽配光25020500207.950.591232305.8127窄配光25020500220.380.571252405.8127宽配光40032400302.440.501503469.2157窄配光25020500214.560.501082355.8157中配光40032400309.030.501543729.2187窄配光25020500209.030.501052325.8187中配光40036000329.370.501644109.2215中配光40036000208520.501042656.1217中配光40036000311.980.501553989.2表6-18建筑物跨度(B)27m，照度标准2003001x 计算高度(m)布灯方案号灯具型式金属卤化物灯光源功率(w)光通量(1m)照度(1x)功率密度平均值均匀度最小值最大值(Wm2)97中配光25020500194.190.601172055.2127窄配光25020500198.410.611222115.2127宽配光40036000313.090.551743518.2157窄配光25020500196.780.611212115.2157中配光40036000321.200.521673748.2187窄配光25020500192.220.561082085.2187中配光40036000305.420.511563688.2217中配光25020500187.900.5399.62055.2217窄配光40036000311.470.501543668.2表6-19建筑物跨度(B)30m，照度标准2003001x 计算高布灯方案号灯具型式金属卤化物灯光源功率(w)光通量(1m)照度(lx)功率密度(Wm2)度(m)平均值均匀度最小值最大值97窄配光25020500175.030.5799.11884.8127宽配光25020500178.810.571021954.8127中配光40036000305.540.521593487.4157中配光25020500177.460.611081904.8157中配光40036000291.640.521473417.4187中配光25020500173.450.5493.91894.8187中配光40036000278.170.501383357.4217中配光25020500169.670.5186.711864.8217窄配光40036000294.050.511493417.4注表6-12表6-19中均匀度是整个房间的照度均匀度，而设计标准规定的作业区内的照度均匀度应大于此值。2.高压钠灯方案对应8种不同跨度、几种不同高度和两种不同照度标准的布灯方案及相应的照度计算值，列于表6-20表6-27。表6-20建筑物跨度(B)9m，照度标准2003001x 计算高度(m)布灯方案号灯具型式钠灯光源功率(W)光通量(1m)照度(1x)功率密度(Wm2)平均值均匀度最小值最大值62宽配光25025000215.550.501092465.392宽配光25025000194.540.581122295.3122中配光25025000199.230.551102375.3122宽配光40047000327.910.591923408.3152中配光25025000184.260.551022225.3151宽配光40047000297.430.601793538.3表6-21建筑物跨度(B)12m，照度标准2003001x 计算高布灯方案号灯具型式钠灯光源功率(W)照度(1x)功率密度(Wm2)度(m)光通量(1m)平均值均匀度最小值最大值62宽配光25025000171.690.60103205465宽配光25025000330.190.682233707.992中配光25025000169.080.63107207495宽配光25025000304.490.571733597.9122窄配光40047000175.370.6411119l6.3125中配光25025000311.990.541673637.9155窄配光25025000322.730.531703717.9表6-22建筑物跨度(B)15m，照度标准2003001x 计算高度(m)布灯方案号灯具型式钠灯光源功率(w)光通量(1m)照度(1x)功率密度(Wm2)平均值均匀度最小值最大值65中配光25025000288.730.782243256.395中配光25025000273.790.611672986.312
