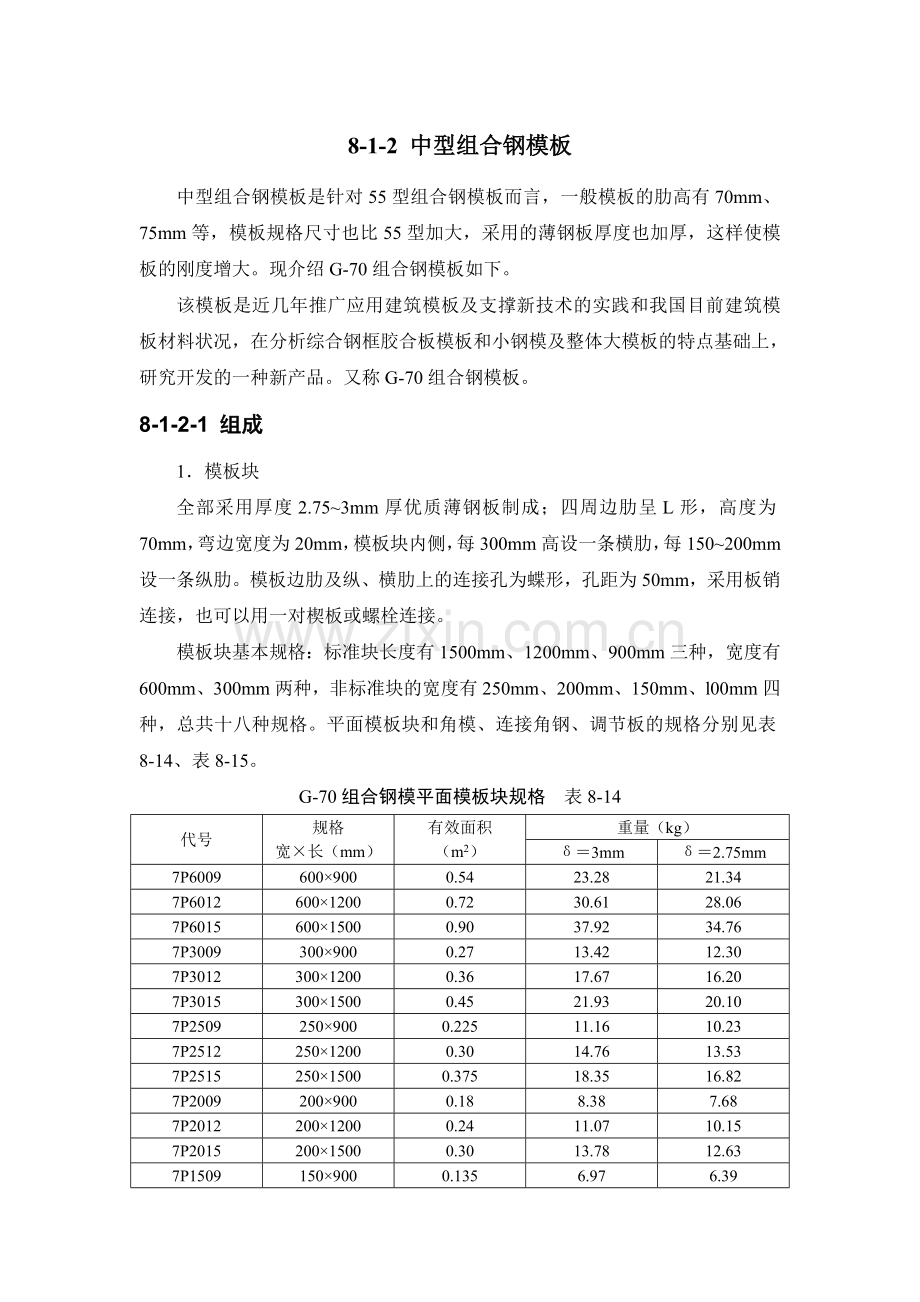

8-1-2 中型组合钢模板
中型组合钢模板是针对55型组合钢模板而言，一般模板的肋高有70mm、75mm等，模板规格尺寸也比55型加大，采用的薄钢板厚度也加厚，这样使模板的刚度增大。现介绍G-70组合钢模板如下。
该模板是近几年推广应用建筑模板及支撑新技术的实践和我国目前建筑模板材料状况，在分析综合钢框胶合板模板和小钢模及整体大模板的特点基础上，研究开发的一种新产品。又称G-70组合钢模板。
8-1-2-1 组成
1．模板块
全部采用厚度2.75~3mm厚优质薄钢板制成；四周边肋呈L形，高度为70mm，弯边宽度为20mm，模板块内侧，每300mm高设一条横肋，每150~200mm设一条纵肋。模板边肋及纵、横肋上的连接孔为蝶形，孔距为50mm，采用板销连接，也可以用一对楔板或螺栓连接。
模板块基本规格：标准块长度有1500mm、1200mm、900mm三种，宽度有600mm、300mm两种，非标准块的宽度有250mm、200mm、150mm、l00mm四种，总共十八种规格。平面模板块和角模、连接角钢、调节板的规格分别见表8-14、表8-15。
G-70组合钢模平面模板块规格 表8-14
代号
规格
宽×长（mm）
有效面积
（m2）
重量（kg）
δ＝3mm
δ＝2.75mm
7P6009
600×900
0.54
23.28
21.34
7P6012
600×1200
0.72
30.61
28.06
7P6015
600×1500
0.90
37.92
34.76
7P3009
300×900
0.27
13.42
12.30
7P3012
300×1200
0.36
17.67
16.20
7P3015
300×1500
0.45
21.93
20.10
7P2509
250×900
0.225
11.16
10.23
7P2512
250×1200
0.30
14.76
13.53
7P2515
250×1500
0.375
18.35
16.82
7P2009
200×900
0.18
8.38
7.68
7P2012
200×1200
0.24
11.07
10.15
7P2015
200×1500
0.30
13.78
12.63
7P1509
150×900
0.135
6.97
6.39
7P1512
150×1200
0.18
9.23
8.46
7P1515
150×1500
0.225
11.48
10.52
7P1009
100×900
0.09
5.61
5.14
7P1012
100×1200
0.12
7.43
6.81
7P1015
100×1500
0.15
9.26
8.49

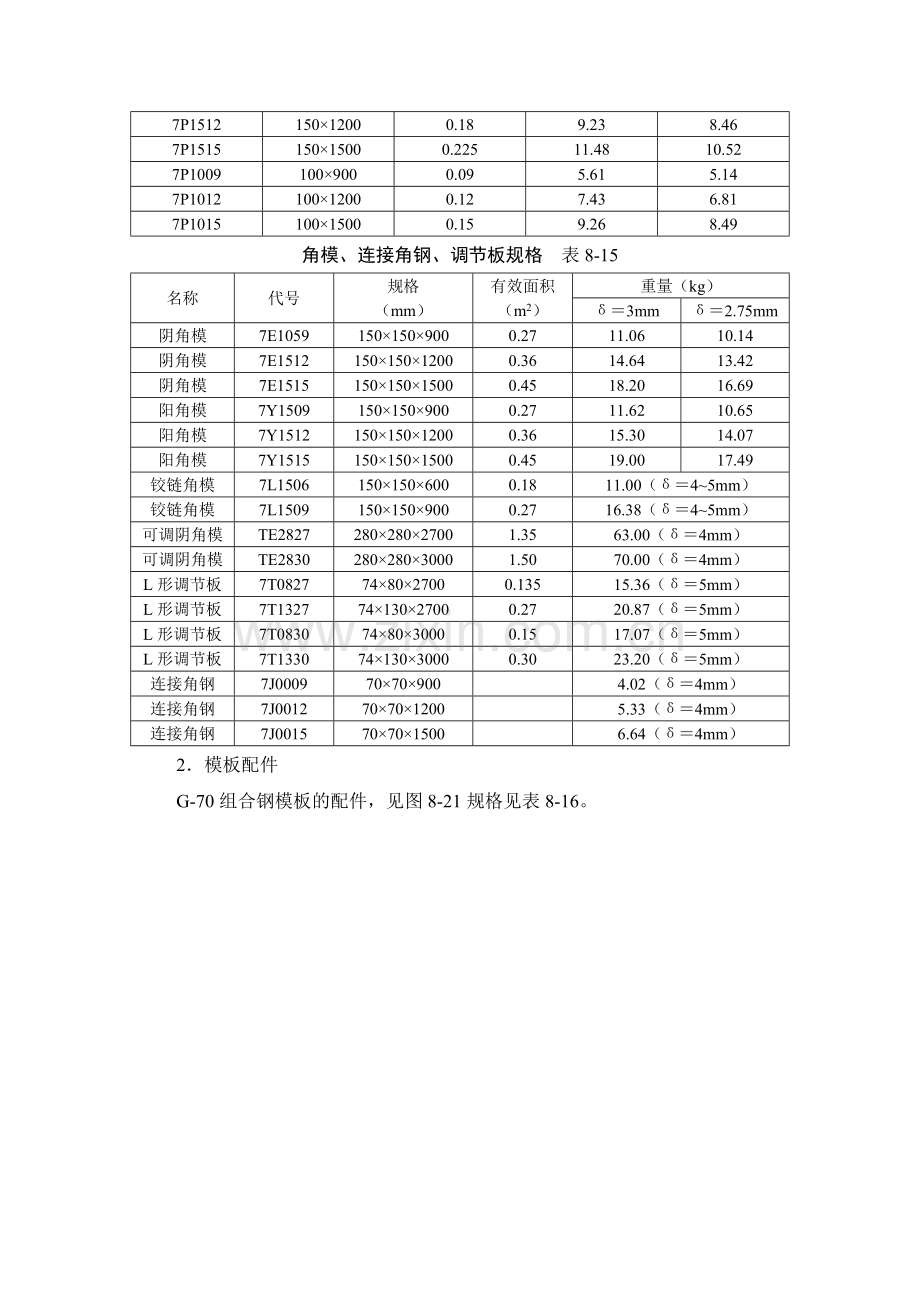

角模、连接角钢、调节板规格 表8-15
名称
代号
规格
（mm）
有效面积
（m2）
重量（kg）
δ＝3mm
δ＝2.75mm
阴角模
7E1059
150×150×900
0.27
11.06
10.14
阴角模
7E1512
150×150×1200
0.36
14.64
13.42
阴角模
7E1515
150×150×1500
0.45
18.20
16.69
阳角模
7Y1509
150×150×900
0.27
11.62
10.65
阳角模
7Y1512
150×150×1200
0.36
15.30
14.07
阳角模
7Y1515
150×150×1500
0.45
19.00
17.49
铰链角模
7L1506
150×150×600
0.18
11.00（δ＝4~5mm）
铰链角模
7L1509
150×150×900
0.27
16.38（δ＝4~5mm）
可调阴角模
TE2827
280×280×2700
1.35
63.00（δ＝4mm）
可调阴角模
TE2830
280×280×3000
1.50
70.00（δ＝4mm）
L形调节板
7T0827
74×80×2700
0.135
15.36（δ＝5mm）
L形调节板
7T1327
74×130×2700
0.27
20.87（δ＝5mm）
L形调节板
7T0830
74×80×3000
0.15
17.07（δ＝5mm）
L形调节板
7T1330
74×130×3000
0.30
23.20（δ＝5mm）
连接角钢
7J0009
70×70×900

4.02（δ＝4mm）
连接角钢
7J0012
70×70×1200

5.33（δ＝4mm）
连接角钢
7J0015
70×70×1500

6.64（δ＝4mm）
2．模板配件
G-70组合钢模板的配件，见图8-21规格见表8-16。

图8-21 G-70钢模板配件
G-70组合钢模板配件规格 表8-16
名称
代号
规格（mm）
重量（kg）
楔板
J01
1对楔板
0.13
小钢卡
J02
卡φ48
0.44
大钢卡
J03A
卡2φ48或□50×100
0.64
大钢卡
J03B
卡8号槽钢
0.60
双环钢卡
J04A
卡2□50×100
2.40
双环钢卡
J04B
卡2个8号槽钢
1.70
模板卡
J05

0.13
板销
J06
1个楔板、1个销键
0.11
平台支架
P01A
40×40方钢管
11.07
平台支架
P02B
50×26槽钢
13.10
斜支撑
P02A
φ60钢管1底座2销轴卡座
30.64
斜支撑
P02B
50φ26槽钢
12.82
外墙挂架
P03
8号槽钢φ48钢管T25高强螺栓
65.84
钢爬梯
P04
φ16钢筋
18.42
工具箱
P05
3厚钢板
26.80
吊环
P06
8厚、φ12螺栓3个
1.38
对拉螺栓
DS2570
T25 L＝700mm
3.35
对拉螺栓
DS2270
T22 L＝700mm
3.00
组合对拉螺栓
ZS1670
M16 L＝650mm
2.14
锥形对拉螺栓
ZUS3096
φ26~30 L＝965mm
7.12
锥形对拉螺栓
ZUS3081
φ26~30 L＝815mm
6.29
塑料堵塞
SS25
φ25
1（500个）
塑料堵塞
SS18
φ18

塑料堵塞
SS16
φ16

方钢管龙骨
LGA
□50×100 L按需要
6.6（每米）
槽钢龙骨
LGB
8号槽钢 L按需要
8.04（每米）
圆钢管龙骨
LGC
φ48 L按需要
3.84（每米）
3．楼（顶）板模板早拆支撑体系
既能用于G-70组合钢模板，又能用于小钢模、SP-70钢框胶合板模板、竹（木）胶合板模板和模壳密肋梁模板。多功能早拆柱头，适用于不同厚度的模板，不同高度的模板梁。
早拆支撑配件，见图8-22其规格见表8-17。
柱模及早拆支排配件规格 表8-17
名称
代号
规格（mm）
重量（kg）
早拆柱头
ZTOA
70型
4.26
多功能早拆柱头
ZTOB
多功能型
7.83
箱形主梁
7L185
柱心距1850
14.10
箱形主梁
7L155
柱心距1550
11.95
箱形主梁
7L125
柱心距1250
9.7
箱形主梁
7L095
柱心距950
7.53
悬臂梁头
7XL
70型
5.90
次梁头
7CL
70型
0.85
调节丝杠
TG060A
T38 L＝760
6.9
调节丝杠
TG060B
T36 L＝760
6.13
调节丝杠
TG050A
T38 L＝660
6.1
调节丝杠
TG050B
T38 L＝660
5.47
调节丝杠
TG030A
T38 L＝460
4.7
调节丝杠
TG030B
T36 L＝460
4.19
可调托撑
KLT300
可调范围0~300
6.10
可调托撑
KLT600
可调范围0~600
8.35
立杆
LG300
有效L＝3000
16.68
立杆
LG240
有效L＝2400
13.45
立杆
11G180
有效L＝1800
10.35
立杆
LG120
有效L＝1200
7.20
立杆
LG060
有效L＝600
4.00
横杆
HG185
心距1850
7.46
横杆
HG155
心距1550
6.32
横杆
HG125
心距1250
5.16
横杆
HG95
心距950
3.95
横杆
HG65
心距650
2.78
斜杆
XG300
心距3000 2400×1800
13.10
斜杆
XG258
心距2581 1850×1800
11.46
斜杆
XG220
心距2205 1850×1200
10.00
斜杆
XG237
心距2375 1550×1800
10.70
斜杆
XG196
心距1960 1550×1200
9.10
斜杆
XG173
心距1733 1250×1200
8.20
立杆销
LX
φ10
0.125

图8-22 G-70钢模板早拆支撑配件
8-1-2-2 特点
1．G70组合钢模板由于采用了2.75~3mm厚钢板制成，肋高为70mm，因此刚度大，能满足侧压力50kN/m2的要求；模板接缝严密，浇筑的混凝土表面平整光洁，能达到清水混凝土的要求。
2．用于楼板模板采用早拆支撑体系时，与常规支撑体系相比，其模板用量省66.0%,支撑用量省44%，综合用工省58.4%。
3．G70组合钢模板边肋增加卷边，提高了模板的刚度；采用板销，使模板连接方便，接缝严密；采用早拆柱头和多功能早拆柱头，实现立柱与模板的分离，达到早期拆模的目的。
8-1-2-3 施工工艺
G-70组合钢模板的安装施工工艺与本手册“8-1-3-3 SP-70早拆体系钢框胶合板模板”基本相同；对模板安装和拆除的要求以及维修、保管等内容可参见本手册“8-1-155型组合钢模板”有关内容。
