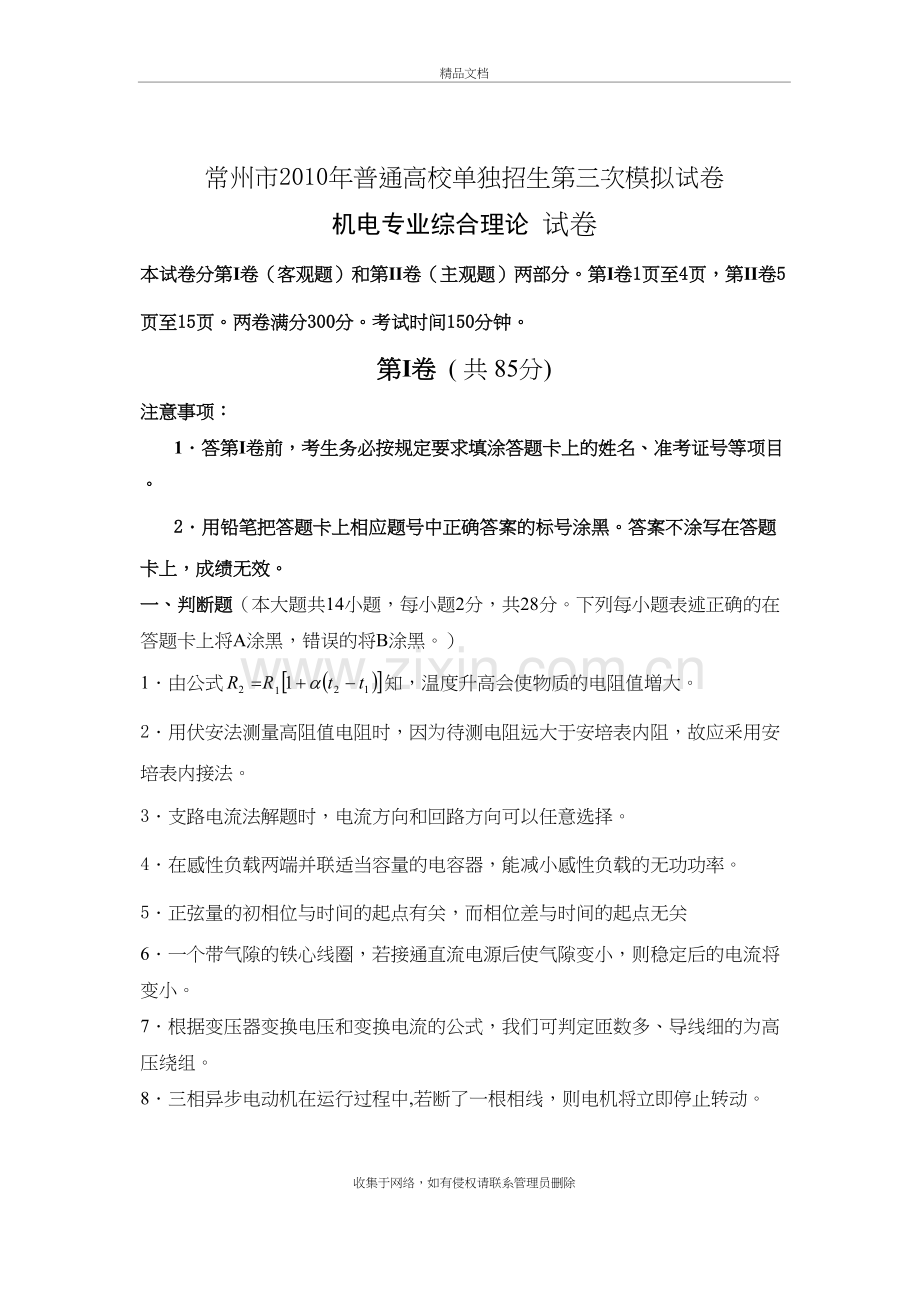

常州市2010年普通高校单独招生第三次模拟试卷
机电专业综合理论 试卷
本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1页至4页，第Ⅱ卷5页至15页。两卷满分300分。考试时间150分钟。
第I卷 ( 共 85分)
注意事项：
1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、准考证号等项目。
2．用铅笔把答题卡上相应题号中正确答案的标号涂黑。答案不涂写在答题卡上，成绩无效。
一、判断题（本大题共14小题，每小题2分，共28分。下列每小题表述正确的在答题卡上将A涂黑，错误的将B涂黑。）
1．由公式知，温度升高会使物质的电阻值増大。
2．用伏安法测量高阻值电阻时，因为待测电阻远大于安培表内阻，故应釆用安培表内接法。
3．支路电流法解题时，电流方向和回路方向可以任意选择。
4．在感性负载两端并联适当容量的电容器，能减小感性负载的无功功率。
5．正弦量的初相位与时间的起点有关，而相位差与时间的起点无关
6．一个带气隙的铁心线圈，若接通直流电源后使气隙变小，则稳定后的电流将变小。
7．根据变压器变换电压和变换电流的公式，我们可判定匝数多、导线细的为高压绕组。
8．三相异步电动机在运行过程中,若断了一根相线，则电机将立即停止转动。
9．用万用表测量二极管的正向电阻时，红笔头应接二极管的正极。
10．RS触发器的 和 信号不受时钟脉冲的控制，就能将触发器置1或置0。
11.火车运动时，火车的车轮与钢轨的顶面相接触，它们组成了一个移动副。
12．闭锁回路属方向控制回路，可采用滑阀机能为M、O联接的换向阀来实现。
13．链传动可在低速、重载、高温条件下及尘土飞扬的不良环境中工作。
14.用盘状铣刀加工齿轮时，齿数过少易产生根切。
二、选择题（本大题共19小题，每小题3分，共57分。每小题只有一个正确答案。）
15．如题15图所示，UAB＝12V，电流表读数为（ ）。
A．0．27A B. 0．93A C．0．54A D. 1．2A

题15图 题16图 题17图
16．如题16图所示电路中，下列说法中正确的是（ ）。
A．10 V恒压源吸收功率5 W B．4 A恒流源吸收功率68 W
C．电压U为8 V D．4 A恒流源发出功率68 W
17．题17图示电路中，当US1单独作用时，电阻R上功率为800W；当US2单独作用时，电阻R上的功率为200W。若两者同时作用时，电阻R上的功率为（ ）W。
A．1600 B．1000 C．800 D．200
18．下列说法中，错误的是（ ）。
A． 电容器是储能元件，其储能与它两端的电压有关
B． 换路前后瞬间，电容器两端的电压保持不变
C． 平行板电容器放电时，电荷通过电容器中的介质从一个极板移到另一个极板
D．平行板电容器两极板间距离越小，电容越大
19．如题19图所示RC选频网络，当U=U1+U2时，角频率ω与参数应满足（ ）
A、ω=RC B、ω=1/RC C、ω= D、ω=1/

题19图 题20图
20.题20图所示正弦交流电路中，若,，L=50 mH，则电容性二端网络N的无功功率Q大小为（ ）。
A．300 Var B. 250 Var C. 200 Var D.50 Var
21. 下列说法正确的是：（ ）
A．在三相四线制供电系统中，三相负载的相电流一定是对称的
B．在三相四线制供电系统中，三相负载的相电压一定是对称的
C．在三相三线制供电系统中，只要各相负载|Z|相等，相电流一定是对称的
D．三角形负载的线电流有效值必定等于相电流有效值的倍
22. 一个空芯线圈与一只灯泡串联，通入直流电灯泡正常发光，如果在线圈中放一个铁心后，灯泡亮度将（　　）。
A.不变 B.变暗 C.变亮 D.无法确定
23．有单相变压器，初级绕组为200匝，次级绕组为100匝，若在初级绕组上加上一电压，u(t)=5+20sin314t，用电压表测量初、次级绕组的电压读数为（ ）
A．15V，7.5V; B.15V,7.07V; C.20.6V,10V; D.20.6V,10.3V;
24. 某台三相异步电动机的额定电压为380/660伏，若采用星形—三角形换接降压起动，则起动时每相定子绕组的电压是（ ）。
A、110V B、127V C、220V D、380V
25．在某一电路中需接入一只16μF，耐压800V的电容器，今有16μF，耐压450V的电容器数只，为要达到上述要求，需将（ ）。
A、 2只16μF电容器串联后接入电路
B、 2只16μF电容器并联后接入电路
C、 4只16μF电容器先两两并联，再串联接入电路
D、 不可能使用16μF耐压450V的电容器
26. 含理想二极管电路电路如图所示，当开关S
由断开状态变为闭合状态时二极管将（ ）。
A、由截止变为导通 B、由导通变为截止
C、保持导通 D、保持截止
题26图
27．如图所示，设开关闭合用“1”表示，断开用
“0”表示，灯亮用“1”表示，则灯亮的表达式为（ ）。
A） Y=AC+BC B）Y=
C） Y= D）Y=ABC

题27图
28.分压式偏置放大电路中，测得VE=0、VC=Vcc。可能的故障原因是________。
A.集电极电阻RC开路 B.上偏置电阻Rb1开路
C.集电极电阻Rc短路 D.发射极电阻Re短路
29.与千分尺的螺旋传动应用形式相同的是（ ）。
A． 螺旋压力机 B． 机床滑板移动机构
C． 螺旋千斤顶 D． 应力试验机上的观察镜调整装置
30．汽车下部，由发动机、变速器、通过万向联轴器带动后轮差速器的轴，是（ ）。
A、心轴 B、转轴 C、传动轴 D、曲轴
31.齿轮的齿面疲劳点蚀首先发生在（ ）的部位。
A、靠近节线的齿根表面上； B、靠近节线的齿顶表面上；
C、在节线上； D、同时在齿根和齿顶表面上。
32.下列机构中，可以方便地调整转角和转向的机构是（ ）。
A、 牛头刨床的进给机构 B、 牛头刨床的主运动机构
C、 刀架转位机构 D、 压制蜂窝煤工作台间歇机构
33.斜齿圆柱齿轮的法向模数mn与端面模数mt的关系是（ ）。
A、mt=mncosβ B、mt=mn
C、mt=mn/cosβ D、mt=mn/sinβ

题 号
三
四
五
六
得 分

学校___________________ 班级 姓名 考 生 答 题 不 得 超 过 此 密 封
绝密★启用前
常州市2010年普通高校单独招生第三次模拟试卷
机电专业综合理论 试卷
第II卷 ( 共 215分)
注意事项：
1．答第II卷前，考生务必将密封线内的各项目填写清楚。
2．第II卷共11页，考生须用钢笔或圆珠笔将答案直接答在试卷上。（作图一律用铅笔）
得分
阅卷人
复核人

3．考试结束，考生将第II卷、第Ⅰ卷和答题卡一并交回。

三、填空题（本大题共12小题，每空3分，共42分。）

34．如题34图所示电路，等效电阻RAB= 。
A
B
10Ω
10Ω
10Ω
10Ω
10Ω
10Ω
10Ω

题34图 题35图 题36图
35．如题35图所示电路中，其开路电压UOC= V。
36．如题36图电路中电流I= 。

37．如题37图所示电路中，u=200sin(314t)V, i1=20sin(314t-30º)A, i2=10sin(314t+90º)A,则电流表的读数为 A，功率表的读数为 W。

题37图 题38图 题39图
38．如题38图所示三相交流电路中，负载对称，已知，Z=30+j40Ω，则相电流为 。若B相负载断开，则V表读数为 。
39．如题39图所示，S闭合瞬间，uB(0+)=_________；稳态时，uB(∞)=__________；
40．该电路对应的逻辑表达式是__________________

41．（87）10=（ ）2
42.滚动轴承的基本结构：由 、 、 、保持架等组成。
43.凸缘式联轴器对所联接两轴之间的 没有补偿能力，且对两轴的 性要求很高；齿式联轴器能补偿较大的 位移。
44.理想气体的三个状态参量分别是 、 、 。
45.牌号为T8的钢材按用途分属于 ，按含碳量为 ，按质量分为 。

得分
阅卷人
复核人

四、问答作图题（本大题共5小题，共43分）

46．如图所示，变压器有两个相同的绕组，额定电压均为110V，问：当正弦电压为220V及110V两种情况时，原边的四个端应如何联接？若绕向不知，如何联接正确？（6分）

47．如图所示电路，已知Q1、Q2的初态为0，试画出Q1、Q2、φ1、φ2的波形图。（6分）

48．对于下图所示的机构，当O2B杆为原动件且做顺时针回转时，在图中试用作图法求解：（10分）
(1) 杆O1B名称为 ，CD的名称为 。
(2) 组成机构的构件有 个，运动副有 个，其中高副为 个。
(3) 机构 （有、无）急回特性，若有标出极位夹角θ。
(4) 滑块往复运动时向左的平均速度 （大于、小于、等于）向右的平均速度大。
(5)在图中标出最大压力角αmax的大小。
(6)若以滑块D为主动件时，机构 （是、否）出现死点。

题48图
49.图示为一轴的结构简图，轴上安装的齿轮为斜齿圆柱齿轮，分析该图回答下列问题：（20分）
（1）从轴的轴线形状来看该轴为 。
（2）从轴上零件的结构来看，该轴为齿轮传动中的 轴（填“高速”或“低速”）。
考 生 答 题 不 得 超 过 此 密 封 线
（3）与轴上的键槽配合的键为 键，图示为 型，它是根据 来确定其截面尺寸的。键槽与齿轮的连接型式属于 ，其长度应满足
的要求。图中两键槽的设计 （合理或不合理），因为 。
（4）图中使用的轴承类型分别为 ，作用是 ，其安装方式是否正确 （填“是”或“否”）。
（5）套筒的高度应 以利于轴承的拆卸。
（6）端盖与轴之间采用的是 配合。图中因 使该处设计不合理。
（7）从方便于轴承的安装与拆卸的角度来说，图示轴的结构有以下错误：
① ，② 。
③ 。
（8）轴承盖与箱体连接处的错误设计为① ，② 。

题49图

学校___________________ 班级 姓名 考 生 答 题 不 得 超 过 此 密 封

得分
阅卷人
复核人

五、计算题（本大题共５小题，共58分）

50．如图所示电路，试求：（1）电流I；
（2）恒压源US2的功率并判断它是电源还是负载；
（3）A点电位VA。 （12分）

51．(12分)如图, 求: 。

52.固定偏置电路如图所示，试用估算法：1）求静态工作点 2）作直流通路和交流通路 3）求ri ro AV（12分）

53．如图所示运放电路中，已知R=1KΩ，R1=3KΩ，Rf=12KΩ，VZ=8V，求VO的大小。（10分）

54．一对标准直齿圆柱齿轮传动，正常齿制，两轮转向相同，且齿轮Z1的齿根圆与基圆近似重合，两轮中心距为70mm，其中Z1 与另一齿轮Z=30的标准直齿圆柱齿轮正确啮合转向相反，中心距为72mm。（12分）
求：⑴Z1、Z2、m、df1。
⑵ 两轮节圆直径和啮合角。

得分
阅卷人
复核人

六、综合分析题（共5题，共73分）
55．图示传动机构，蜗杆为双头，转速为320r/min，Z2=80，Z3=40，Z4=40，Z5=20，Z6=40，Z7=20，m7=2mm，Z5、Z6为斜齿轮，要求Ⅱ、Ⅲ轴上的轴向力尽可能小，分析该机构回答下列问题：（第（1）~（6）题每空1分，（7）题每空2分，共19分）
（1）蜗杆Z1的旋转方向为________________（顺时针、逆时针），蜗杆Z1的旋向为________________；
（2）齿轮Z5 、Z6的旋向分别为________________，________________；
（3）蜗轮Z2径向力方向为________________，齿轮Z3的圆周力方向为________________，齿轮 Z6的轴向力方向分别为________________；
（4）用展成法加工该蜗轮，不发生根切的最少齿数Z2min=________________；
（5）蜗杆传动的正确啮合条件之一是：蜗杆分度圆柱面________________角与蜗轮分度圆柱面________________角相等，且旋向相同；
（6）图中斜齿轮Z5的端面模数mt5、法面模数mn5、螺旋角三者之间关系为_____________；
（7）传动比i16=_________，齿条的移动方向为______________，若齿条移动距离为502.4mm，则蜗杆转动________________周，需____________秒。

考 生 答 题 不 得 超 过 此 密 封 线

题55图

56. （10分）根据两面视图，画出A—A半剖视图。

题56图
学校___________________ 班级 姓名 考 生 答 题 不 得 超 过 此 密 封
57.下图为某一组合机床液压传动系统原理图，其工作循环如下图所示，分析并回答下列问题：（13分）
（1）填写下列电磁铁，压力继电器的动作表：（5分）
动作
1YA
2YA
3YA
4YA
SQ
快进

工进Ⅰ

工进Ⅱ

快退

停止卸载

（2）系统中有哪些基本回路？（5分）

（3）该液压系统的复合调速回路由 和 组成。
（4）单向阀①的作用是 。

题57图

58．如图所示回路，液压缸活塞直径D=100mm，活塞杆直径d=70mm，负载F=25000N。管路损失忽略不计，试求：(共11分)
（1）该回路为 调速回路。
（2）为使调速阀前后压差为0．3Mpa，
溢流阀调整压力应为多少？

（3）溢流阀调定后，若负载降为15000N，
试问调速阀前后压差为多少？

（4）调速阀的最小稳定流量为50cm3/min，回路最低稳定速度为多少？

（5）若把调速阀装在进油路上，液压缸有杆腔接油箱，当调速阀的最小稳定流量仍为50cm3/min，回路的最低稳定速度 （有、无）变化。

59.（共20分）读阀盖零件图，回答下列问题。（每空1分）
（1）制作该零件的材料含义是 铸铁， 为200MPa。
（2）NPT1/8中，NPT是螺纹 代号，含义是 螺纹，1/8是 。
（3）主视图是 剖视图，它是采用 的剖切面剖切得到的。
（4）在尺寸φ22.3H11()中，φ22.3表示 ，H表示 ，11表示 ，+0.13是 ， H11表示 ，公差是 。
（5）倒角0.5×45°按新国标规定应标成 。
（6）φ4孔的定位尺寸是 。
（7）零件图中的φ12内孔的表面粗糙度要求为 ，含义是 。
（8）按新国标规定应标成 。
（9）零件图中的位置公差项目是 ，被测要素是 。
