3磁场对通电直导体的作用力(教案)

精品资料

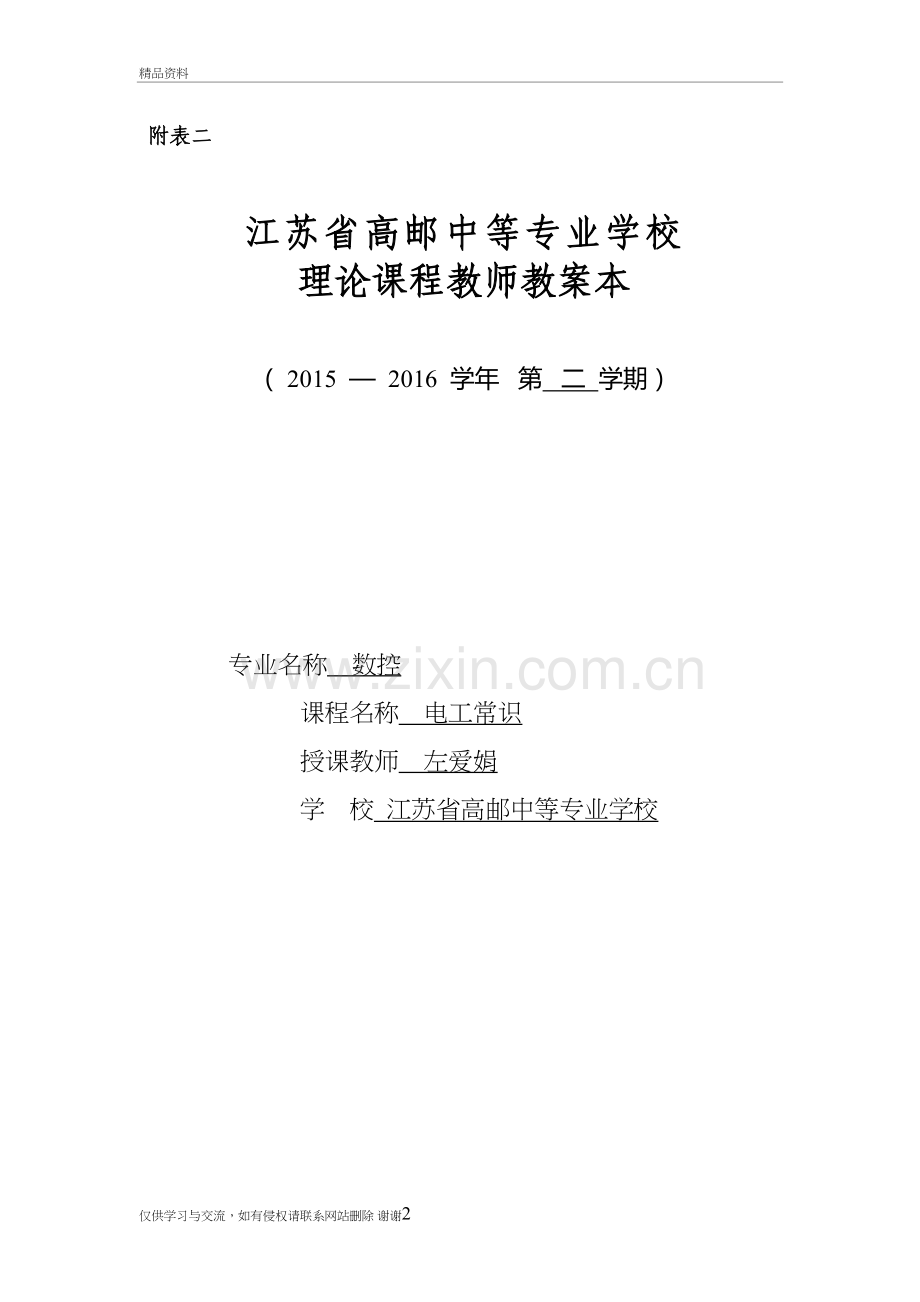

附表二

江苏省高邮中等专业学校
理论课程教师教案本

（ 2015 — 2016 学年 第 二 学期）

专业名称 数控
课程名称 电工常识
授课教师 左爱娟
学 校 江苏省高邮中等专业学校

课题序号
3
授课班级
15预（2）
授课课时
1课时
授课形式
新授课
授课章节
名称
2-2磁场对通电直导体的作用力
使用教具
多媒体、学案、黑板等
教学目的
1、理解磁场对通电导体的作用。
2、会用左手定则判断作用力的方向。
教学重点
理解磁场对通电导体的作用。
教学难点
会用左手定则判断作用力的方向
更新、补
充、删节
内容

课外作业
学案课后作业
教学后记
通过学习学生在磁场对通电导体的作用有了一定的理解。
大部分学生学会了会用左手定则判断作用力的方向加强练习会取得更好的成绩。
课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤

复习
1．磁感应强度，也称为 ，用字母 表示。磁感应强度的单位是 ，用字母 表示。
2．磁场中某点的磁场强度等于该点的 与 的比值，即
磁场对放在其中的通电直导线有力的作用，这个力称为 ，也称为 。
新授：
1．电磁力方向的判别
通电导体在磁场中受到的电磁力的方向，可以用 来判别
伸出 ，让大拇指与四指在一个平面内，大拇指与四指 ，让磁感线穿过 ，四指指向 方向，那么，大拇指所指的方向即为磁场对通电导体的 方向。
2．电磁力大小的计算
在与强磁场中，当通电导体与磁场方向 时，电磁力的大小与导体中电流大小成 ，与导体在磁场中的有效长度及载流导体所在的磁感应强度成 ，公式表示为：
式中：导体受到的电磁力用 表示，单位是 （ ）。
匀强磁场的磁感应强度用 表示，单位是 （ ）。
导体中的电流强度用 表示，单位是 （ ）。
导体在磁场中的有效长度用 表示，单位是 （ ）。
（1）当电流I的方向与磁感应强度B垂直时，导线受磁场力最大，可得F=
（2）当电流I的方向与磁感应强度B平行时，导线不受安培力作用。F=
（3) 如图5-3所示，当电流I的方向与磁感应强度B之间有一定夹角时，可将B分解为两个互相垂直的分量：

图5-3　磁场对直线电流的作用力

选自周绍敏教材P.67图5-7

一个与电流I平行的分量，B1 = Bcosq；另一个与电流I垂直的分量，B2 = Bsinq。B1对电流没有力的作用，磁场对电流的作用力是由B2产生的。因此，磁场对直线电流的作用力为F=
当 q = 90°时，磁场力F ；当 q = 0°时，磁场力F = 。

课堂检测
1.把30cm长的通电直导线放入匀强磁场中导线中的电流是2A，磁场的感应强度是1.2T，求电流方向与磁场方向垂直时导线导线所受的磁场力。
