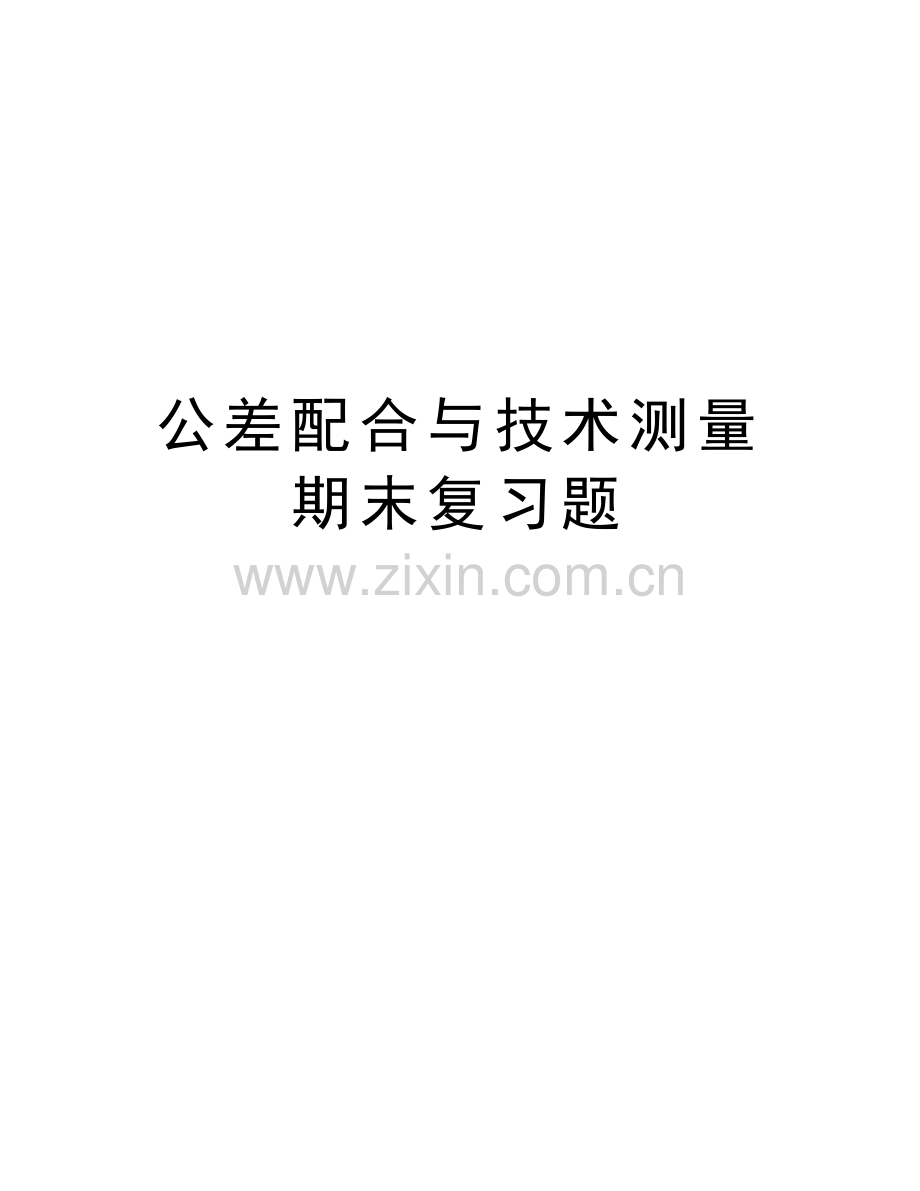

公差配合与技术测量期末复习题word版本.doc

公差配合与技术测量期末复习题精品文档一、填空题1公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。2轴50js8，其上偏差为 +0.019 mm，下偏差为 -0.019 mm。3由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。4径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。530 +0.021 0mm的孔与30-0.007 -0.020mm的轴配合，属于 基孔 制 间隙 配合。650mm的基孔制孔、轴配合，已知其最小间隙为005，则轴的上偏差是 -0.05 。7当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。8孔、轴的ESei的配合属于过盈 配合，EIes的配合属于 间隙 配合。9某轴尺寸为10-0.018 -0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。当轴实际尺寸为 9.972 mm是，允许的垂直度误差达最大，可达 0.02 mm。 10孔、轴配合的最大过盈为-60m，配合公差为40m，可以判断该配合属于 过渡 配合。11在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。12选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。13配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。14国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。15 0.1 A 含义是 给定方向上元素相对基准元素A的垂直度公差是 0.1，且遵循最小实体要求 。1645+0.005 0mm孔的基本偏差数值为 0 ，50-0.050 -0.112轴的基本偏差数值为 -0.050 mm。17完全互换是指 零部件在装配或换前，不做任何的选择；装配时不做调整或修配；装配后能满足预定的使用性能要求。 。18孔尺寸48P7，其基本偏差是 -17 m，最小极限尺寸是 47.958 mm。1950H10的孔和50js10的轴，已知IT10=0.100mm，其ES= +0.100 mm，EI= 0 mm，es= +0.050 mm，ei= -0.050 mm。20圆柱度和径向全跳动公差带相同点是 公差带形状相同 ，不同点是 前者公差带轴线位置浮动而后者轴线的位置是固定的 。21圆度的公差带形状是 半径差为公差值 t的两个同心圆之间的区域 ，圆柱度的公差带形状是 半径差为公差值t的两个同轴圆柱面之间的区域 。22齿轮公法线长度变动（Fw）是控制 传递运动准确性 的指标，公法线平均长度偏差（Ew）是控制齿轮副 侧隙 的指标。23当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。24孔、轴的ESei的配合属于 过盈 配合，EIes的配合属于 间隙 配合。25齿轮标记6DF GB10095-88的含义是：6表示 第，公差组的精度等级 ，D表示 齿厚上偏差 ，F表示 齿厚下偏差 。26孔、轴配合的最大过盈为-60m，配合公差为40m，可以判断该配合属于过渡 配合。27在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定 有关尺寸的公差和极限偏差 。28选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。29尺寸链计算中进行公差校核计算主要是验证 封闭环基本尺寸，极限偏差和公差是否符合设计要求 。30某轴尺寸为10-0.018 -0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。当轴实际尺寸为9.972 mm是，允许的垂直度误差达最大，可达 0.02 mm。31实际偏差是指 实际尺寸减去基本尺寸所的的代数差 ，极限偏差是指 最大或最小极限尺寸减其基本尺寸所得的代数差 。32尺寸链计算的目的主要是进行 公差设计 计算和 公差校核 计算。3330+0.012 -0.009mm的孔与30 0 -0.013mm的轴配合，属于 基轴 制 过渡 配合。34常用尺寸段的标准公差的大小，随基本尺寸的增大而 增大 ，随公差等级的提高而 减小 。35尺寸链计算中进行公差校核计算主要是验证封闭环基本尺寸，极限偏差和公差是否符合设计要求 。36表面粗糙度是指 表述加工表面上具有较小间距和峰谷所组成的微观几何形状特征的术语 。37不完全互换是指 零部件在装配前，允许有附加的选择；装配时允许有附加的调整但不允许修配；装配后能满足预定使用性能要求 。3850H8h8的孔、轴配合，其最小间隙为 0 ，最大间隙为 0.078 m m。39公差等级的选择原则是 满足使用要求 的前提下，尽量选用 较低 的公差等级。40零件尺寸链中的封闭环就根据 加工顺序 确定。41尺寸链计算的目的主要是进行公差设计 计算和 公差校核 计算。42普通螺纹精度标准仅对螺纹的 中径 规定了公差，而螺距偏差、半角偏差则由中径公差控制。43花键联结与单键联结相比，其主要优点是 定心精度高，导向性好，承载能力强。4445+0.005 0mm孔的基本偏差数值为 0 ，50-0.050 -0.112轴的基本偏差数值为 -0.050 mm。45某轴尺寸为10-0.018 -0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。当轴实际尺寸为 9.972 mm是，允许的垂直度误差达最大，可达 0.02 mm。46单键分为 平键 、 半圆键 和 楔键 三种，其中以 平键 应用最广。47由于径向全跳动误差 包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。48某轴尺寸为10-0.018 -0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。当轴实际尺寸为9.972 mm是，允许的垂直度误差达最大，可达 0.02 mm。49配合公差是指 允许间隙或过盈的变动量 ，它表示 配合精度 的高低。5050mm的基孔制孔、轴配合，已知其最小间隙为005，则轴的上偏差是 -0.05 。51径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。52公差等级的选择原则是 满足使用要求 的前提下，尽量选用较低 的公差等级。53零件尺寸链中的封闭环就根据 加工顺序 确定。54孔、轴的ESei的配合属于 过盈 配合，EIes的配合属于 间隙 配合。55当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸 。56孔、轴配合的最大过盈为-60m，配合公差为40m，可以判断该配合属于过渡 配合。57在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差。58选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。59配合公差是指允许间隙或过盈的变动量 ，它表示配合精度 的高低。60国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。二、选择题（请选择一个或多个正确答案）1表面粗糙度代（符）号在图样上应标注在_ABD_ _ 。A 可见轮廓线上。B 尺寸界线上。C 虚线上。D 符号尖端从材料外指向被标注表面。E 符号尖端从材料内指向被标注表面。2如图所示尺寸链，封闭环N合格的尺寸有 AB _ 。A6.10mm 12 0+0.05 NB5.90mmC5.10mm 80.05D5.70mmE6.20mm 150.05 250-0.053齿轮公差项目中属综合性项目的有_AD_ _ A一齿切向综合公差；B一齿径向公差；C齿圈径向跳动公差；D齿距累积公差；E齿形公差。4属于形状公差的有_AB_ _ 。A圆柱度。 B平面度。C同轴度。D圆跳动。E平行度。5属于位置公差的有_ACD_ _ 。A 平行度。B平面度。C端面全跳动。D倾斜度。E. 圆度。6表面粗糙度值越小，则零件的_AB_ _ 。A耐磨性好。B配合精度高。C抗疲劳强度差D传动灵敏性差。E加工容易。7影响齿轮传动平稳性的误差项目有_AC_ _ 密 封 线 内 不 要 答 题A一齿切向综合误差；B齿圈径向跳动；C基节偏差；D齿距累积误差。8下列论述正确的有_BC_ _ 。A孔的最大实体实效尺寸= Dmax一 形位公差。B孔的最大实体实效尺寸= 最大实体尺寸一 形位公差C轴的最大实体实效尺寸= dmax十 形位公差。D轴的最大实体实效尺寸= 实际尺寸十形位误差E最大实体实效尺寸= 最大实体尺寸。9形位公差带形状是直径为公差值t的圆柱面内区域的有_CDE_ _ 。A径向全跳动。B端面全跳动。C同轴度。D任意方向线位置度。E任意方向线对线的平行度。10属于形状公差的有_AB_ _ 。A圆柱度。 B平面度。C同轴度。D圆跳动。E平行度。11对于径向全跳动公差，下列论述正确的有 BCE 。A属于形状公差。B属于位置公差。C属于跳动公差。D与同轴度公差带形状相同。E当径向全跳动误差不超差时，圆柱度误差肯定也不超差。12下列配合代号标注正确的有 ABDE 。 A60H7/r6 B60H8k7 C60h7D8 D60H9f9E60H8f713下列论述中正确的有 ADE 。 A因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制 B具有互换性的零件，其几何参数应是绝对准确的。 C在装配时，只要不需经过挑选就能装配，就称为有互换性。 D一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。E不完全互换不会降低使用性能，且经济效益较好。14属于形状公差的有 AB 。A圆柱度。 B平面度。C同轴度。D圆跳动。E平行度。15属于位置公差的有 ACD 。A平行度。B平面度。C端面全跳动。D倾斜度。E圆度。16某轴10 0 -0.015 mm则 ADE 。A被测要素遵守MMC边界。B被测要素遵守MMVC边界。C当被测要素尺寸为10 mm时，允许形状误差最大可达0015 mm。D当被测要素尺寸为9.985mm时，允许形状误差最大可达0015 mm。E局部实际尺寸应大于等于最小实体尺寸。17以下各组配合中，配合性质相同的有 BCE 。 A30H7f6和30H8p7 B30P8h7和30H8p7 C30M8h7和30H8m7 D30H8m7和30H7f6E30H7f6 和30F7h6。18决定配合公差带大小和位置的有 CD 。 A标准公差 B基本偏差 C配合公差 D孔轴公差之和E极限间隙或极限过盈19下述论述中不正确的有 ABC 。A无论气温高低，只要零件的实际尺寸都介于最大、最小极限尺寸之间，就能判断其为合格。B一批零件的实际尺寸最大为200lmm，最小为1998mm，则可知该零件的上偏差是十001mm，下偏差是002mm。Cjf的基本偏差为上偏差。D对零部件规定的公差值越小，则其配合公差也必定越小。EH7/h6与H9/h9配合的最小间隙相同，最大间隙不同。20表面粗糙度值越小，则零件的 AB 。A耐磨性好。B配合精度高。C抗疲劳强度差D传动灵敏性差。E加工容易。21对于尺寸链封闭环的确定，下列论述正确的有_BD_。A图样中未注尺寸的那一环。B在装配过程中最后形成的一环。C精度最高的那一环。D在零件加工过程中最后形成的一环。E尺寸链中需要求解的那一环。22平键联接的键宽公差带为h9，在采用一般联接，用于载荷不大的一般机械传动的固定联接时，其轴槽宽与毂槽宽的公差带分别为_B_。A轴槽H9，毂槽D10；B轴槽N9，毂槽Js9；C轴槽P9，毂槽P9；D轴槽H7，毂槽E9。23下列配合零件，应选用过盈配合的有_ABE_。A需要传递足够大的转矩。B不可拆联接。C有轴向运动。D要求定心且常拆卸。E承受较大的冲击负荷。24圆柱度公差可以同时控制_AB_。A圆度。B素线直线度。C径向全跳动。D同轴度。E轴线对端面的垂直度。25下列论述正确的有_BC_。A孔的最大实体实效尺寸= Dmax一 形位公差。B孔的最大实体实效尺寸= 最大实体尺寸一 形位公差C轴的最大实体实效尺寸= dmax十 形位公差。D轴的最大实体实效尺寸= 实际尺寸十形位误差E最大实体实效尺寸= 最大实体尺寸。26下列有关公差等级的论述中，正确的有_BC_。A公差等级高，则公差带宽。B在满足使用要求的前提下，应尽量选用低的公差等级。C公差等级的高低，影响公差带的大小，决定配合的精度。D孔、轴相配合，均为同级配合。E标准规定，标准公差分为18级。27某轴10 0 -0.015 mm则_ADE_。A被测要素遵守MMC边界。B被测要素遵守MMVC边界。C当被测要素尺寸为10 mm时，允许形状误差最大可达0015 mm。D当被测要素尺寸为9.985mm时，允许形状误差最大可达0015 mm。E局部实际尺寸应大于等于最小实体尺寸。28决定配合公差带大小和位置的有CD。 A标准公差 B基本偏差 C配合公差 D孔轴公差之和E，极限间隙或极限过盈29下述论述中不正确的有_ABC_。A无论气温高低，只要零件的实际尺寸都介于最大、最小极限尺寸之间，就能判断其为合格。B一批零件的实际尺寸最大为200lmm，最小为1998mm，则可知该零件的上偏差是十001mm，下偏差是002mm。Cjf的基本偏差为上偏差。D对零部件规定的公差值越小，则其配合公差也必定越小。EH7/h6与H9/h9配合的最小间隙相同，最大间隙不同。30公差与配合标准的应用主要解决_ACD_。A公差等级。B基本偏差。C配合性质。D配合基准制E加工顺序。31不同工作条件下，配合间隙应考虑增加的有 BCD 。A有冲击负荷。B有轴向运动。C旋转速度增高。D配合长度增大。E经常拆卸。32如图所示尺寸链，N为封闭环，组成环A1合格的尺寸有 。A20.10mm A1 N= 20 +0.05 -0.25 A2=150.05B10.00mmC 5.10mmD 5.00mmE 15.05mm A3=50 0 -0.5033对于尺寸链封闭环的确定，下列论述正确的有 BD 。A图样中未注尺寸的那一环。B在装配过程中最后形成的一环。C精度最高的那一环。D在零件加工过程中最后形成的一环。E尺寸链中需要求解的那一环。34下列论述正确的有 BC 。A给定方向上的线位置度公差值前应加注符号“”。B空间中，点位置度公差值前应加注符号“球”。C任意方向上线倾斜度公差值前应加注符号“”。D标注斜向圆跳动时，指引线箭头应与轴线垂直。标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。35形位公差带形状是距离为公差值t的两平行平面内区域的有 ACE 。A平面度。B任意方向的线的直线度。C给定一个方向的线的倾斜度。D任意方向的线的位置度。E面对面的平行度。36公差与配合标准的应用主要解决 ACD 。A公差等级。B基本偏差。C配合性质。D配合基准制E加工顺序。37以下各组配合中，配合性质相同的有 BCE 。 A30H7f6和30H8p7 B30P8h7和30H8p7 C30M8h7和30H8m7 D30H8m7和30H7f6E30H7f6 和30F7h6。38决定配合公差带大小和位置的有 CD 。 A标准公差 B基本偏差 C配合公差 D孔轴公差之和E，极限间隙或极限过盈39下述论述中不正确的有 ABC 。A无论气温高低，只要零件的实际尺寸都介于最大、最小极限尺寸之间，就能判断其为合格。B一批零件的实际尺寸最大为200lmm，最小为1998mm，则可知该零件的上偏差是十001mm，下偏差是002mm。Cjf的基本偏差为上偏差。D对零部件规定的公差值越小，则其配合公差也必定越小。EH7/h6与H9/h9配合的最小间隙相同，最大间隙不同。40某孔10 +0.015 0 mm则 AC 。A被测要素遵守MMC边界。B被测要素遵守MMVC边界。C当被测要素尺寸为10 mm时，允许形状误差最大可达0015mm。D当被测要素尺寸为1001 mm时，允许形状误差可达001 mm 。E局部实际尺寸应大于或等于最小实体尺寸。三、判断题(正确的用T表示，错误的用F表示)1基本偏差决定公差带的位置。 （ T ）2孔的基本偏差即下偏差，轴的基本偏差即上偏差。（ F ）3对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。（ F ）4过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。（ F ）5当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。（ F ）6尺寸链的特点是它具有封闭性和制约性。（ T ）7要提高封闭环的精确度，在满足结构功能的前提下，就应尽量简化结构，即应遵循“最短尺寸链原则”。（ T ）8配合公差的大小，等于相配合的孔轴公差之和。（ T ）9基轴制过渡配合的孔，其下偏差必小于零。（ T ）10最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。（ F ）11基本偏差决定公差带的位置。 （ T ）12图样标注200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。（ F ）13图样标注中20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。（ F ）14过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。（ F ）15当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。（ F ）16尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。（ T ）17封闭环常常是结构功能确定的装配精度或技术要求，如装配间隙、位置精度等。（ T ）18配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。（ T ）19基轴制过渡配合的孔，其下偏差必小于零。（ T ）20未注公差尺寸即对该尺寸无公差要求。（ F ）21单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。（ T ）22基本偏差ah与基准孔构成间隙配合，其中h配合最松。（ F ）23有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。（ F）24当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。（ F ）25零件工艺尺寸链一般选择最重要的环作封闭环。（ T ）26封闭环的公差值一定大于任何一个组成环的公差值。（ F ）27圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（ T ）28端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。（ T ）29零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。（ T）30未注公差尺寸即对该尺寸无公差要求。（ F ）31单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。（ T ）32基本偏差ah与基准孔构成间隙配合，其中h配合最松。（ T）33有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。（ F）34当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。（ F ）35零件工艺尺寸链一般选择最重要的环作封闭环。（ T ）36封闭环的公差值一定大于任何一个组成环的公差值。（ F ）37圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（ T ）38端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。（ T ）39零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。（ T ）40未注公差尺寸即对该尺寸无公差要求。（ F）四、计算题1如图所示零件，若加工时以I面为基准加工尺寸A1和A2，则A3的尺寸为多少？解：根据题意，A3为封闭环，A1为增环，A2为减环。A3=A1-A2=（50-20）mm=30mmES3=ES1-ES2=0.1-（-0.15）mm=+0.25mmEI3=EI1-EI2=（-0.1-0）mm=-0.10mm故A3=30 +0.25 -0.10mm2如图所示零件，按图样注出的尺寸A1和A3加工时不易测量，现改为按尺寸A1和A3加工，为了保证原设计要求，试计算A2的基本尺寸和偏差。 解：据题意，按尺寸A1、A2加工，则A3必须为封闭环，A2则为工序尺寸。 A3=A1-A2 A2=A1-A3=（50-10）mm=40mm ES3=ES1-EI2 EI2=ES1-ES3=0-0=0 EI3=EI1-ES2 ES2=EI1-EI3=-0.06-（-0.36）mm=+0.3mm故A2尺寸为40 +0.30 0mm。3. 设某配合的孔径为45 +0.142 +0.080mm，轴径为45 0 -0.039mm，试分别计算其极限间隙（或过盈）及配合公差，画出其尺寸公差带及配合公差带图。 解：本配合为间隙配合，Xmax=0.142-(-0.039)=0.181,Xmin=0.080-0=0.080,配合公差Tf=0.181-0.080=0.101.尺寸公差图和配合公差图如图所示： 4如图所示曲轴、连杆和衬套等零件装配图，装配的后要求间隙为N=0.10.2 mm,而图样设计时A1=150 0+0。016 mm,A2=A3=75 -0.02 -0.06 mm,试验算设计图样给定零件的极限尺寸是否合理？ 解：根据公式校核 N=A1-A2-A3=150-75-75=0 ESN=ES1-EI2-EI3=0.016-2（-0.06）mm=+0.136mm EIN=EI1-ES2-ES3=0-2（-0.02）mm=+0.04mm故N范围为0.040.136mm，在装配精度要求范围0.10.2mm以内，故合理。密 封 线 内 不 要 答 题5. 如图所示为机床部件装配图，求保证间隙N=0.25mm,若给定尺寸A1=250+0.100 mm，A2=250.100mm，A3=00.005mm，试校核这几项的偏差能否满足装配要求并分析因及采取的对策。 密 封 线 内 不 要 答 题解 TN=T1+T2+T3=（0.100+0.200+0.010）=0.310mm0.25mm组成环公差和大于封闭环公差，故公差不能满足装配要求，可适当提高组成环精度，并调整其偏差以满足装配要求。6. 图所示某齿轮机构，已知A1=300-0.06mm，A2=50-0.06mm，A3=38 +0.16 +0.10 mm，A4=30-O.O5mm，试计算齿轮右端面与档圈左端面的向端在面的轴向间隙A0的变动范围。解：根据公式 A0=A3-A1-A2-A4=38-30-5-3=0 ES0=ES3-（EI1+EI2+EI4）=（0.16+0.06+0.04+0.05）mm=+0.31mm EI0=EI3-（ES1+ES2+ES4）=（0.10-0-0-0）mm=+0.10mm故轴向间隙A0的变化范围为0.100.31mm。7. 如图所示花键套筒，其加工工艺过程为：先粗，精车外圆至尺寸24040-0.080mm，再按工序尺寸A2铣键槽，热处理，最后粗、精磨外圆至尺寸240-0。013mm，后要健槽深度21.50-0.100mm，试画出尺寸链简图，并区分封闭环、增环、减环，计算工序尺寸A2及其极限偏差。解:根据题意,完工后要求的键槽深度尺寸21.5 0 -0.100 mm为封闭环,根据加工顺序画尺寸链图。24.4/224/221.5A2（增环）根据公式计算A2尺寸及偏差A2=（21.5-12+12.2）mm=21.7mmES2=0-0+（-0.025）mm=-0.025mmEI2=-0.1-(-0.003/2)+0mm =-0.0935 mm故工序尺寸A2为21.7 -0.0250 -0.0936mm8设某配合的孔径为45 +0.142 +0.080mm，轴径为45 0 -0.039mm，试分别计算其极限间隙（或过盈）及配合公差，画出其尺寸公差带及配合公差带图。（答案同第三题）9在图所示的对开齿轮传动箱中，为了保证轴的顺利转动，要求装配以后的轴向间隙X=1175 mm。若已知A1=101mm A2=50 mm，A3A55 mm，A4=140 mm,试计算 A1，A2，A3，A4和A5各尺寸的极限偏差和公差。解：画尺寸链图A3A4 A0 A5A1A2A1、A2为增环，A3、A4、A5为减环，间隙A0在装配后形成为封闭环。A0=A1+A2-（A3+A4+A5） =101+50-（5+140+5）mm=1mm由题T0=（1.75-1）mm=0.75mm则A0=1 +0.75 0mm封闭环公差为各组成环公差之和。求各环公差时，可采用等精度法，先初步估算公差值，然后根据实际情况合理确定各环公差值。因为 T0=aav式中AI为各组成环尺寸，aav为平均公差等级系数。 aav=T0/=750/2.2+1.7+0.77+2.47+0.77 =94.8根据标准公差计算式，aav=94.8相当于IT11级。由标准公差表可知：T1=0.22mm T2=0.16mm T3=T5=0.075mm，则T4=T0-（T1+T2+T3+T5）=0.75-0.53=0.22mm查表知：可取T4=0.16mm（IT10）。故A1=101+0.22 0mm A2=50 +0.16 0mm A3=A5=5 0 -0.75 mm A4=140 0 -0.16 mm验算ES0=0.69，EI0=0，满足A0=1 +0.75 0mm要求。10. 如图所示，两个孔均以底面为定位和测量基准，求孔1对底面的尺寸A应控制在多大范围内才能保证尺寸600.060mm？解:根据题意,600.060尺寸为封闭环.A=（60+40）mm=100mmESA=0.06+（-0.02）mm=+0.04mmEIA=（-0.06+0.02）mm=-0.04mm故A=1000.04mm收集于网络，如有侵权请联系管理员删除
