资源描述

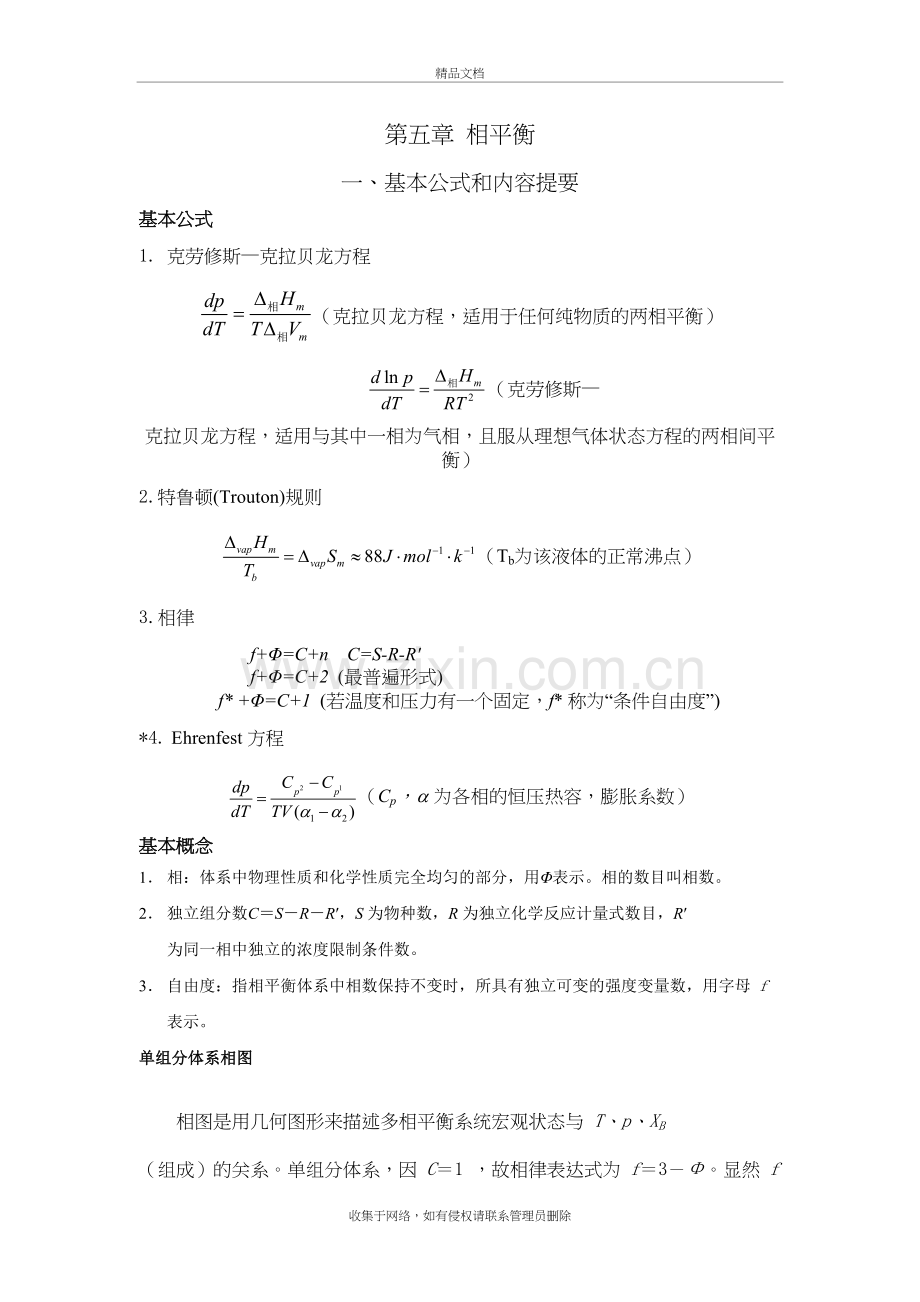

物理化学答案——第五章-相平衡[1] 精品文档 第五章 相平衡 一、基本公式和内容提要 基本公式 1. 克劳修斯—克拉贝龙方程 (克拉贝龙方程,适用于任何纯物质的两相平衡) (克劳修斯—克拉贝龙方程,适用与其中一相为气相,且服从理想气体状态方程的两相间平衡) 2.特鲁顿(Trouton)规则 (Tb为该液体的正常沸点) 3.相律 f+Φ=C+n C=S-R-R′ f+Φ=C+2 (最普遍形式) f* +Φ=C+1 (若温度和压力有一个固定,f* 称为“条件自由度”) *4. Ehrenfest 方程 (Cp,为各相的恒压热容,膨胀系数) 基本概念 1. 相:体系中物理性质和化学性质完全均匀的部分,用Φ表示。相的数目叫相数。 2. 独立组分数C=S-R-R′,S 为物种数,R 为独立化学反应计量式数目,R′ 为同一相中独立的浓度限制条件数。 3. 自由度:指相平衡体系中相数保持不变时,所具有独立可变的强度变量数,用字母 f 表示。 单组分体系相图 相图是用几何图形来描述多相平衡系统宏观状态与 T、p、XB (组成)的关系。单组分体系,因 C=1 ,故相律表达式为 f=3-Φ。显然 f 最小为零,Φ 最多应为 3 ,因相数最少为 1 ,故自由度数最多为 2 。在单组分相图中,(如图5-1,水的相图)有单相的面、两相平衡线和三相平衡的点,自由度分别为 f=2、f=1、f=0。两相平衡线的斜率可由克拉贝龙方程求得。 图5-1 二组分体系相图 根据相律表达式 f=C-Φ+2=4-Φ,可知 f 最小为零,则 Φ 最多为 4 ,而相数最少为 1 ,故自由度最多为 3 。为能在平面上显示二组分系统的状态,往往固定温度或压力,绘制压力-组成(p-x、y)图或温度-组成(T-x、y)图,故此时相律表达式为 f*=3-Φ,自然 f* 最小为 0 ,Φ 最多为 3,所以在二组分平面图上最多出现三相共存。 1.二组分气液平衡相图 (1)完全互溶双液系的气液平衡体系 (a)二组分(A、B)理想溶液及对拉乌尔(Raoult)定律正负偏差均不大的二组分非理想溶液,在 p-X 图中液相线处气相线之上。蒸气压较大的组分在气相中的浓度大于在液相中的浓度。在 T-x、y 图中(图5-2)气相线处于液相之上,混合液沸点处于纯 A 和纯 B 组分的沸点之间。      图5-2 (b)对 Raoult 定律产生正偏差的 p-x、y 图上具有极大点即最高点,则在 T-x、y 图上(图5-3)就具有最低恒沸点。其混合物称最低恒沸物。 图5-3 (c)对 Raoult 定律产生负偏差的 p-x、y 图上具有极小点即最低点,则在 T-x、y 图上(图5-4)具有最高恒沸点,其混合物称最高恒沸物。 图5-4 (2)部分互溶双液系的 T-X 图有四种类型(图5-5):具有最高临界溶解温度(a),具有最低临界溶解温度(b),同时具有最高最低临界溶解温度(c),无临界溶解温度(d)。 (a) (b) (c) (d) 图5-5 (3)完全不互溶双液系的总蒸气压等于两个纯液体(A、B)蒸气压之和,P=PA*+PB* (图5-6),而它们混合液的沸点都比各纯液体的沸点低,故用以分离提纯有机物 B ,若 A 组分为 H2O ,则称之为水蒸气蒸馏法。 图5-6 2.二组分固液平衡相图 (1)固相完全不互溶的固液平衡的(T-X)图的类型(图5-7): 形成简单低共熔点混合物 形成稳定化合物 形成不稳定化合物 图5-7 (2)固相完全互溶的固液平衡(T-X)图的类型(图5-8): 没有最低及最高熔点  有最低熔点 有最高熔点 图5-8 (3)固相部分互溶的固液平衡(T-X)图的类型(图5-9): 系统具有一个低共熔点  系统具有一个转熔点 图5-9 3.二组分相图的共同特征: (1)图中水平线都是三相线。 (2)图中垂直线都表示化合物,若是稳定化合物,垂线顶端与曲线相交;若是不稳定化合物,垂线顶端与水平线相交。 (3) 对二组分系统,两相平衡时各相物质的量关系可以由杠杆规则作定量计算。 (4) 固溶体的特征为:围成固溶体的线段中不含有三相线。 三组分体系相图 根据相律 f =C-Φ+2=5-Φ,自由度最小为零,则相数最多为 5 。因相数最小为 1 ,故自由度数最多为 4 。为了能在平面上显示三组分系统状态,采用恒定温度、压力下绘制三组分浓度关系,即等边三角形法表示,此时条件自由度数 f* =3-Φ ,可知 f* 最小为零,Φ 最少为 1 ,则 f* 为 2。 1.部分互溶的三液系统 部分互溶的三液系统(图5-10),包括一对(a)、二对(b)和三对(c)部分互溶的三种类型。 (a) (b) (c) 图5-10 2. 水―盐的液固系统(图5-11) 相图以等边三角形 ABC 表示,若 A 代表 H2O ,则 B、C 代表两种含有共同离子的固体盐(基本图形)。 基本图形  形成水合物系统 生成复盐系统 图5-11 3.三组分系统相图的共同特征 (1)在部分互溶的三液系统中,帽形区内均为液液平衡两相区。 (2)扇形区为固液平衡的两相区。 (3)三角形区为三相区,每相的成分和状态均由三角形的顶点描述。 (4)两相区均可用杠杆规则。在三相区确定各相量比值可用重心,亦可两次连用杠杆规则。 二、 例题 例1 在25℃时,A、B、C三种物质(相互之间不发生反应)所形成的溶液与固态A和由B、C组成的气相同时达到平衡,问:(1) 此体系的自由度为多少?(2) 此体系中能平衡共存的最多有几相? 解:(1) A、B、C三种物质,所以S = 3,R = R’ = 0,C = 3 。根据相律f = C-Φ+2,T=25 ℃,f*= C-Φ+1,Φ = 3 (s,l,g),f*=3-3+1= 1。 (2) f*min = 0 ,3-Φmax + 1 = 0 ,Φmax = 4 。体系中能平衡共存的最多有四相。 例2 CaCO3在高温分解为CaO和CO2。(1) 由相律证明我们可以把CaCO3在保持固定压力的CO2气流中加热到相当的温度而不使CaCO3分解;(2) 证明当CaCO3与CaO的混合物与一定压力的CO2共存时有且仅有一个平衡温度。 解:(1) 根据题意,体系中只存在CaCO3和CO2,S = 2 ,R = R’ = 0,C= S-R-R’ = 2,因为压力p固定,且Φ = 2[CaCO3(s),CO2 (g)] 所以: f* = C-Φ + 1 = 2-2 + 1 = 1。这说明体系尚有一个自由度,此即为温度,在温度可自由变化的情况下,体系中CaCO3不分解。 (2) 体系中有CaCO3(s),CaO(s)和CO2 (g), 同时存在化学平衡 CaCO3(s) =CaO(s) + CO2 (g),故 S = 3 ,R’ = 0 ,R = 1 ,C= S-R’-R = 2, 因为压力p固定,且Φ = 3[CaCO3(s),CaO(s),CO2 (g)],所以 f *= C-Φ + 1 = 2-3 + 1 = 0, 所以仅有一个平衡温度。 例3 已知CO2的临界温度为31.1oC,临界压力为7.4×106Pa,三相点为-56.6 oC、5.18×105Pa。试画出CO2相图的示意图,并说明:(1)在室温及常温下,若迅速地将贮有气液共存的CO2钢瓶阀门打开,放出来的CO2可能处于什么状态?(2)若缓慢地把阀门打开,放出来的CO2处于什么状态?(3)指出CO2相图与H2O的相图的最大的差别在哪里? 解:相图如下,O为三相点。 例3图 (1)钢瓶中的CO2(298K,6.4×106Pa),为OC线上的D点,即气液共存。迅速打开阀门,压力骤减至1×105Pa,系统绝热膨胀降温,有部分CO2(g)直接转化为CO2(s),在相图上即B点(105Pa,-78 oC)(实验室中制备干冰就是根据这一原理)。 (2)若缓慢打开阀门,系统恒温蒸发,当CO2(g)的流量不大时,出来的应为CO2(g),系统由D点至F点。 (3)CO2相图与H2O的相图最大差别是液-固平衡曲线,倾斜方向不同,水的相图中熔化曲线向左倾斜,而在CO2相图中,熔化曲线向右倾斜。这表明:冰的熔点将随压力的增加而降低,相反,固体CO2(干冰)的熔点将随压力的增加而升高。 例4 请解释水的三相点和冰点的区别? 解:如图,三相点,是纯水的三相平衡时的温度。即,纯水、冰、水蒸气三相共存时的温度。也可以认为是外压等于其饱和蒸气压0.611kPa时纯水凝固成冰的温度。冰点,是在外压为101.325kPa下,被空气饱和了的水凝结成冰的温度。该系统为一多组分系统的三相共存。由f = C-Φ+2=C-3+2=C-1>0,所以冰点可以随外压变化而变。 例4图 三相点比冰点高的原因有:1.外压从101.325kPa降至0.611 kPa,凝固点上升0.00747℃;2.体系形成稀溶液,凝固点下降0.00242℃。 例5 液体A与B形成非理想溶液,在一定温度下,蒸气总压与溶液组成的关系如右图: (1) 粗略画出pA~xB 、pB~xB线 ; (2) 粗略画出T~xB 和T~yB线(沸点~组成线) 。 解:pA~xB 、pB~xB线如下图(a)所示,温度~组成图如下图(b)所示,并且图中出现一最低点(对应于温度-组成图中的最高点),具有该点组成的混合物称恒沸混合物,对应的温度称最高恒沸点。 (a) (b) 例5图 例6 下图是A、B 二组分凝聚系统定压相图。(1)列表标明各区存在的相态及成分;(2)用步冷曲线标明图中a、b 两点所代表的系统在冷却过程中(转折点及各线段)的相态及成分的变化。 解:(1) 相区 相数P 相的聚集态及组分 条件自由度数F’ 1 1 l(A+B) 2 2 2 lβ(A+B) s(C) 1 3 2 lα(A+B) + lβ(A+B) 1 4 2 l(A+B) s(C) 1 5 2 l(A+B) sα(A+B) 1 6 1 sα(A+B) 2 7 2 l(A+B) s(B) 1 8 2 s(C) + s (B) 1 9 2 sα (A+B) + s(C) 1 (2)a 点和b 点的冷却曲线见下图。 例6图 a点:l(A+B) → l(A+B) ,s(C) → s(C) + l(A+B) ,sα(A+B)→ sα(A+B), l(A+B) → s(A+B) b点:l(A+B) → l(A+B), s(B) → l(A+B) + s(B) ,s(C) → s(B) + s(C) 例7 氢醌的饱和蒸气压与温度的数据如下:根据数据计算: (1)氢醌的摩尔蒸发焓ΔvapHm、摩尔熔融焓ΔfusHm和摩尔升华焓ΔsubHm(假设摩尔相变焓均与温度无关);(2)气、液、固三相平衡共存时的温度和压力;(3)氢醌在500K沸时的外压。 解:(1) ΔvapHm=70.84kJ.mol-1 ΔsubHm=109.0kJ.mol-1 ΔfusHm=ΔsubHm-ΔvapHm=(109.0kJ.mol-1)-(70.84kJ.mol-1)=38.17kJ.mol-1 (2)设三相点的温度为Ttri,三相点的压力为ptri* ,在三相点时有, ptri* =p*(l)=p*(s), Ptri* =2274.5Pa;Ttri=444.4K (3)当氢醌在500K沸腾时,pex=p*(l), pex=p*(l)=19173.2Pa 例8 萘在其正常熔点353.2K时的熔融热为150J·g-1,若固态萘的密度为1.145g·㎝-3,而液态萘的密度为0.981 g·㎝-3,计算萘的熔点随压力的变化。 解: 根据题意,每摩尔萘的体积为:Vm(固)=128/1.145; Vm(液)=128/0.981 △Vm= Vm (液) - Vm (固) =0.0187L·mol-1=0.0187×103m3·mol-1 萘的摩尔熔化热 △Hm=128 ×150=19.2 ×103J·mol-1,根据克拉贝龙方程 所以萘的熔点随压力的变化△T/ △p=T △Vm/ △Hm =353 ×0.0187/(19.2 ×103 ×103) =3.44×10-7K·Pa-1 例9已知A、B两组分系统在101325Pa下的相图(T-x)如图A所示:(1)标出各区(1~6)的相态,水平线、及垂线上的系统自由度是多少?(2)画出从a、b点冷却的步冷曲线(按图B的方式画图)。 例9图 解:(1)各区的相态见下表 相区 相态 相区 相态 (1) l(A+B) (4) s(B)+l(A+B) (2) s(A)+l(A+B) (5) s(A)+s(C) (3) s(C)+l(A+B) (6) s(C)+s(B) 水平线、系统的自由度数为0,垂线上的自由度数为1。 (2)绘制的步冷曲线如下图所示: 例9图 例10 三组分体系H2O,KI,I2在等温等压下的相图如下图所示,坐标采用物质的量分数,该三组分体系有一化合物生成,其组成为KI•I2•H2O。(1)完成该相图,表明各区的相。(2)有一溶液含75%H2O,20%KI,5%I2,在常温常压下蒸发,指出其蒸发过程的相变情况。当蒸发到50%H2O时,处于什么相态,相对重量为多少? 例10图 解:(1)完成相图,如下图所示,各区域的相态如下:                             例10图 相区 相态 相区 相态 (1) L(溶液) (5) L(组成为E)+I2(s)+D(s) (2) L+I2(s)  (6) 6 L(组成为F)+D(s)+KI(s) (3) L+D(s)(化合物) (7) I2(s) +KI(s) +D(s)(化合物) (4) L+KI(s) (2)含75%H2O,20%KI,5%I2的体系位于图中S点,其蒸发过程沿AS变化,当进入区域4时开始析出固态KI,呈固液两相平衡,继续蒸发水分进入区域6,开始析出固态化合物D,呈一液二固平衡。当体系进入区域7时,固态I2开始析出。此时体系全部凝固。呈三个固相平衡。当上述体系蒸发到50%H2O时,位于图中x点,处于L及固体KI二相平衡区。连接Cx交该区液线为y,该点组成为55%H2O,35%KI,10%I2该平衡的固液二相的相对含量可以用杠杆规则求算:Cx×W(KI)=xy×W(L),即固态KI和饱和KI溶液的相对含量为1:10。 三、思考题答案和习题选解 思考题答案 1. (1) 对。  (2) 错,组份数等于1 。 (3) 错。在有电场、重力场、磁场、或渗透质存在时,不适用, 必须加以修正。  (4) 错,由相律得出的结论与每一相中的物种数无关。 2. (1)C=1;Φ=2;f=1-2+2=1 (2)C=2;(∵S=3;R=1,∴C=3-1=2);Φ=3;f=2-3+2=1 (3)C=S-R-R'=3-1-1=1(浓度限制条件,产物成NH3(g):H2S(g)=1:1);Φ=2; f=1 (4)C=3-1=2;Φ=2;f=2 (5)C=3;Φ=2;f=C-Φ+1=3-2+1=2 (凝聚相可以不考虑压力的影响) 3. (1) Φ=2, 浓度一定,C=1,温度一定,则f=1-2+1=0。 (2) Φ=3 ,C =2 ,当T一定时,f=2-3+1=0。 4. 不能,只能与冰或水或水溶液共存。 5. 降低 ,冰熔化吸热。 6. 步冷曲线如图所示 6题图 7. 2种。因为等温下, f*=2-Φ+1,Φ最多为3 ,所以,除水蒸汽相外,最多可有两种水合盐。 8. √××√√√××√× 9. 4 相 ,f=2-Φ+2=4-Φ,f 不能为负值,最小为零。当 f=0时Φ=4。 10. I区1相,II区3相,III区2相。 11. 水合物D 和 Na2SO4 及 NaCl 三相共存。 12. KNO3,NaNO3 和组成为 E的饱和溶液三相共存。 习题选解 1. (1) C=5-3-0=2  (2) C=5-2-0=3 (3) C=7-3-2=2 (4) C=3-0-0=3 2. (1)C=3-1-0=2 ,Φ= 3 ,f=0 (2)C=7-2-1=4 ,Φ= 3 ,f=3 (3)C=5-2=3 ,Φ= 5 ,f= 0 (4)C=2 ,Φ=3 ,f*=0 (5)C=3 ,Φ=1 ,f*= 3 (6)C=n+1 ,Φ=2 ,f=n+2 ( 渗透平衡:f+Φ=C+3 ) 3. 如图,A表示乙醇,B表示苯,所以y2< x2。 3题图 4. 由 得MB=34g。 5.解:   = 40317 J·mol-1 ,已知 ,代入上式计算出 。T2=340.96 K 6.解: (1)在三相点时, 即: ,解得三相点T=215.3K,代入上述任意方程: ,解出CO2三相点的压力 。      (2)由方程 ,和题中给的蒸气压的公式作比较,得 ,所以 : = 26040 J·mol-1 同理:= 16740 J·mol-1 熔化热 所以,熔化熵 7. 方法同第6题,得T= 195.2K,p(s)=592kPa,∆subHm=31.21 kJ·mol-1,∆vapHm=25.47 kJ·mol-1,∆fusHm=5.74 kJ·mol-1。 8. 解:由clausius-clapeyron方程定积分式,得∆vapHm= 39.45KJ·mol-1 9. 解:由clausius-clapeyron方程定积分式,得T1 = 350.9K 10. 解:把p=59995Pa代入公式lg(p/Pa)= -2265K/T +11.101,即可得到T=358.2K。 11. 解:把lg(p/Pa) = 10.65 - 2560/(T/K)与比较得:∆subHm=2560×2.303×8.314=49.02 kJ·mol-1 12. 解: ∆vapHm=44.82kJ·mol-1 ,∆fusHm=5.994 kJ·mol-1,所以∆subHm=44.82+5.994= 50.81 kJ·mol-1。 13. 解:根据凝固点降低公式的积分公式,计算得: 14. 相图如下图所示,各区的相态标于图上。 14题图 15. 答案参看例9。 16. 解:设酚层为X克,水层Y 克。70% X + 8% Y = 40,30% X + 92% Y = 60 解得:X = 51.6g y = 48.4g 17. 解:水在95.0℃时的蒸气压可由clausius-clapeyron方程计算 得 p2 = 0.8372p1 = 0.8372×101.325kPa = 84.83 kPa 该有机物B的pB*= 99.175 kPa -p水* = 14.34 kPa 18. 解:水在371.6K时的蒸气压可由clausius-clapeyron方程计算得到: p2 = 95.866 kPa 19. 参照13题的方法绘制相图,略。 20.解:(1)绘制FeO-MnO体系相图 20题图 (2)各相区的相态,已标在图中。 (3) 当含有28%MnO的FeO-MnO二组分体系,自1873K缓缓冷至1473K时,途径变化为:熔化物1→进入CBD区: l+固熔β→到达CED线上:l+β+固熔α→进入ACE区:l+固熔α→进入AEF区:固熔α→进入FED区:α+β。 21.解:(1)各相区的相态如下:EF,GH线上体系的自由度都是零。 相区 相态 相区 相态 (1) L(溶液) (4) L+A(s)  (2) L+化合物  (5) A(s) + 化合物   (3) L+B(s) (6) 化合物 +B(s) (2)步冷曲线略。 (3)参照表格,略。 22. 解:(1)各相区的相态如下: GJEH线以上:L(熔液单相区);GCJ:S(SiO2)+L  ;JEID:S(莫莱石)+L ;EHF: S(Al2O3)+L;CDBF:S(白硅石)+S(莫莱石);ABMK:S(鳞石英)+S(莫莱石);IFNM:S(Al2O3)+S(莫莱石)。 (2)    图中三条水平线均为三相线。 EF:L(E)+ S(莫莱石)+ S(Al2O3) CD: L(J)+ S(白硅石)+ S(莫莱石) AB: S(白硅石)+ S(鳞石英)+ S(莫莱石) (3)    从x,y,z开始冷却的步冷曲线如下图。 22题图 23.解:(1)完成23题相图,如下图所示:                                    23题图 该相图中各区域表示的相态为:                           Aabcd—溶液L;abB――B(s)+L(B饱和);BbD—B(s)+D(s)+L(组成为b);bcD--D(s)+L(D饱和);cED-- D(s)+E(s)+ L(组成为c);DEC-- D(s)+ E(s)+C(s);cdE-- E(s)+ L( E饱和)。 由相图算得其复盐的组成为(NH4)2SO4•Li2SO4,水合盐的分子式为Li2SO4•H2O。 (2)当将组成相当与x,y,z点所代表的体系在298K时分别恒温蒸发,物系点分别沿Ax,Ay,Az,方向移动,当Ax与ab 相交时,首先析出固体B [(NH4)2SO4],Ay与bc相交时,首先析出复盐D(NH4)2SO4•Li2SO4,Az 与cd相交,首先析出水合物E Li2SO4•H2O。 24. 答案参看例10。 25.解:各区相态如下:                    25题图 ADFGHA—L(溶液);DEF――L+E(FeSO4 •7H2O);BEO—E+B(FeSO4)+O(复盐);BOC-- O(复盐)+ B(FeSO4)+ C[(NH4)2SO4];FEO-- L+E(FeSO4 •7H2O)+ O(复盐);FOG—L+O;GCH—L+C。 在x体系中加入FeSO4后,体系沿xB线移动(见图),在靠近EO线处,取一点y,向y体系中加入水,体系沿yA移动,进入EDF区,当体系到达Z点时就有FeSO4 •7H2O固体析出,过滤可得E。 收集于网络,如有侵权请联系管理员删除
展开阅读全文
